0B/T2989—2008
代QE/T3582—1999
紫外线高压汞灯
紫外辐照度及电参数测量方法
Method of measurement of ultraviolet irradiance and electrical characteristic oftubularultraviolethighpressuremercurylamp2008-06-16发布
中华人民共和国国家发展和改革委员会2008-12-01实施
B/2989—2008
本标准是对QB/T3582一1999《紫外线高乐求灯管紫外辐照度及参数测量方法》的修。本标准与QB门3582-1999相比，士要差异如下：原标准所引用的一些标准已经作废，在本标准中用现行标准代替已作废的标准。删除了标准正文中未提及的标准：
提高了对电源设备的要求。
本标准的附录A，附录B为规范性附录。本标准由中国轻工业联合会出。本标准山全国照明电器标准化技术委员会（SAC7TC224）归I1：本标准1：要起草单位：国家电光源质量监督检验十心（上海）、杭州浙大三色仪器有限公司、北京电光源研究所。
本标准士要起草人：裘维红、陈颖、王建平，赵秀荣、江娜。本标准于1989年首次制定，1999年第次修订，本次为第二次修订。不标准自实施之日起，代替原国家轻1业局发布的轻1.行业标准QBT3582一1999《紫外线高乐系炸管紫外辐照度及电参数测量方法》：1范围
紫外线高压汞灯
紫外辐照度及电参数测量方法
QB/T2989—2008
本标准规定了直管形和U形管紫外线高压求灯在波长为320nm～380m范围内的紫外辐照度及电参数的测量方法。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注月期的引用文件，其最新版本适用于本标准。GB/T 2900.65电T术照明[GB/T 2900.65—2004,IEC 60050(845):1987, MOD]QB/T2988—2008紫外线高压汞灯3术语和定义
GB/T2900.65确定的以及下列术语和定义适用于本标准。3.1
紫外辐照度计ultraviolet rediation illuminance meter测量紫外光谱范围辐射照度的仪器。紫外辐照度符号：E，单位：mW/cm2。4测量系统
4.1电参数测量系统

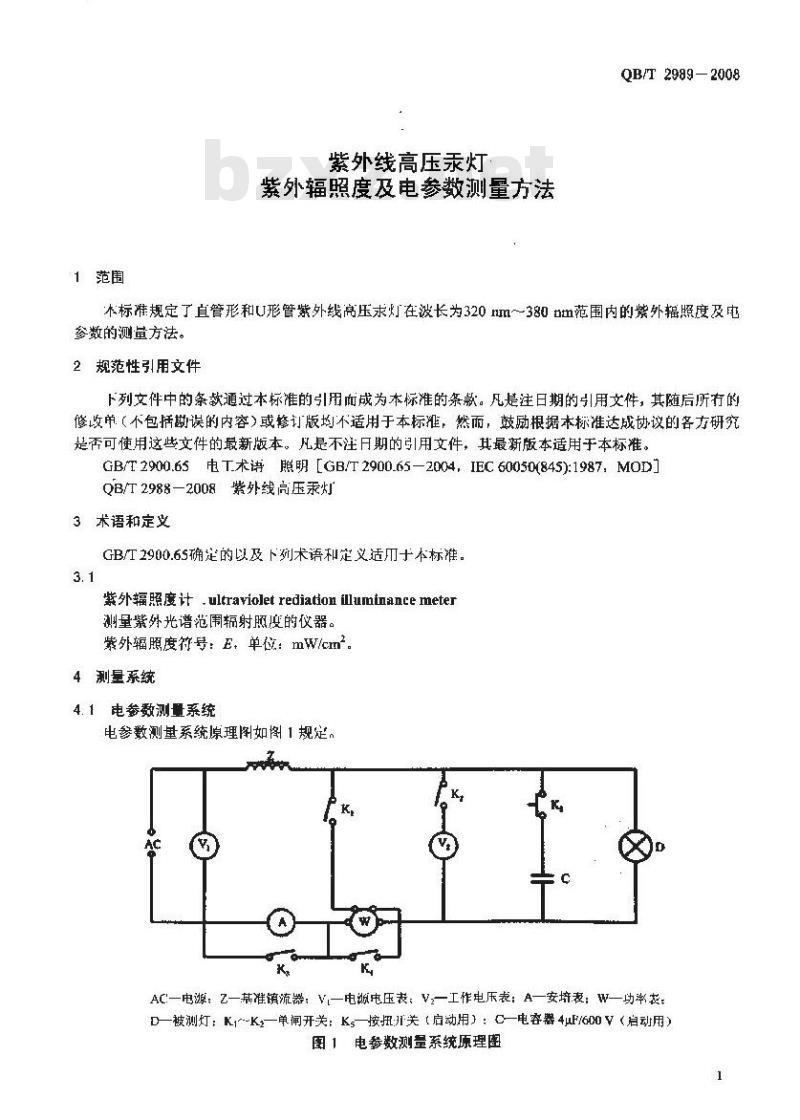

电参数测量系统原理率如阁1规定，AC
AC一电源：z—基准镇流器：V—电源电压表：V2—工作电压表：A—安培表：W—功率表：D一被测灯：Kj~Kz—单闸开关：Ks—按扭:开关（启动用）：C一电容器4μF/600 V（启动用）图1电参数测量系统原理图
QB/T 2989—2008
4. 1. 1电源
a）输出电压为5011z正弦波的稳压、稳频电源，电源赖率应稳定在（50~0.25）Hz范围内，高次谱波含量应不人于3%，源电压的变化应不大丁0.5%：b）电源输出电流应不小于被测灯启动电流的两倍：c）电源电压可从零平滑地调至被测灯的额定值，井可在人范国内进行粗调和细调。4.1.2电测仪表
a）测量电参数的仪表其准确度不低于0.5级，选择仪表的量程能保证测量读数超过满刻度的半
b)在接入电测仪表店不致使电路产生波形严重尖真现象，仪表的示值应为有效值：c）与被测灯并联的仪表，在线路上的分流值，应不超过灯带工作电流的3%。与被测灯串联的仪表，在线路上生的电压降应不超过灯正常工作电压的2%。4.2紫外辐照度测量系统

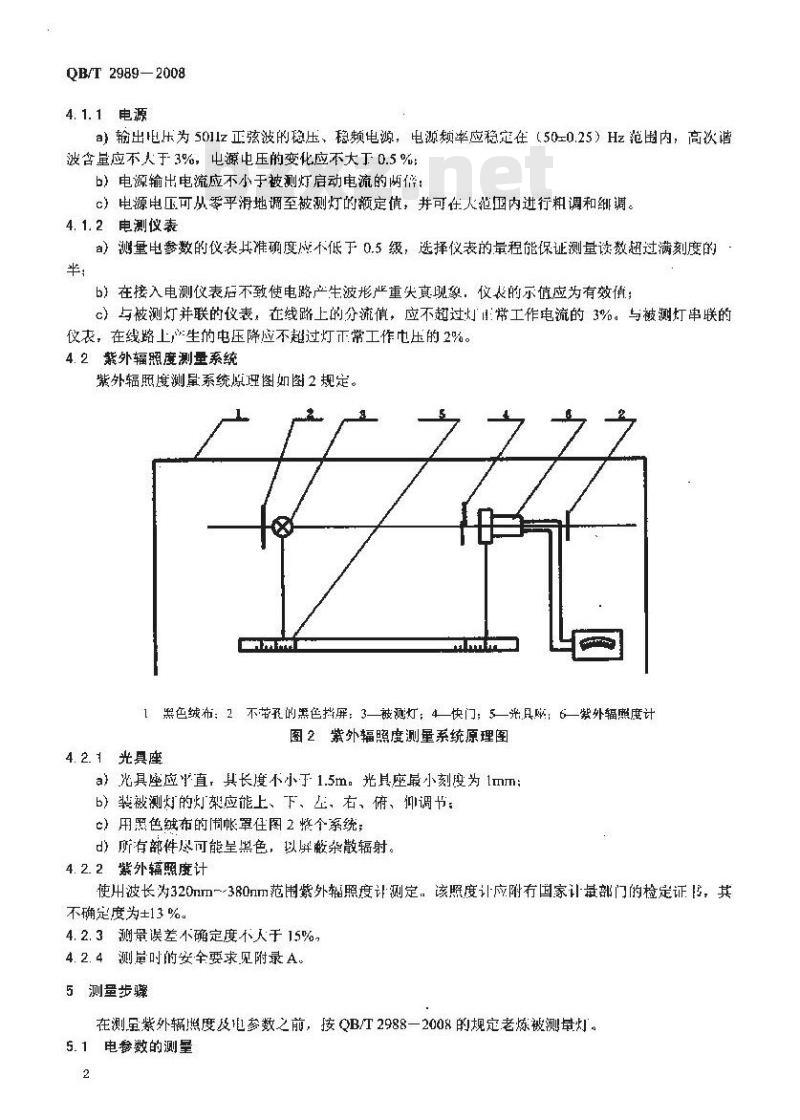

紫外辐照度测量系统原理图如图2规定。产
1黑色绒布：2不节孜的黑色挡屏：3—被测灯：4—快门；5—光且脑：6一紫外辐照度计图2紫外辐照度测量系统原理图
4.2.1光具座
a）光具座应直，其长度不小于1.5m：光具座最小刻度为1mm：b）装被测灯的灯架应能上、下、、右、俯、抑调节：c）用照色绒布的围帐罩任图2 整个系统;d）所有部件尽可能呈黑色，以屏般杂散辐射。4.2.2紫外辐照度计
使用波长为320mm～380nm范用紫外辐照度计测定，该照度计应附有国家计基部门的检定证，其不确定度为±13%。
4.2.3测量误差不确定度不人于15%4.2.4测量时的安全要求见附录A。5 测量步骤
在测虽紫外辐照度及电参数之前，按QB/T2988一2008的规定老炼被测量灯。5.1电参数的测量
QB/T2989--2008
a）电参数测觉应在激度为（25±5）C的无对流风环境中进行。根据图2的装置，将被测灯按灯丁作位置的规定放置安排好，
b）按图1的线略接好电源，调节电源电压。不大于198V、然后按动K5，灯点燃，则认为启动电压小于198V，合格，反之办然，记录启动时问再将电源电压迅速调至额定电压值，并记录启动电流。灯燃点15min后，测量并记录灯的工作电压和工作电流及功率。然后迅速调低电源电压，记录灭弧电压。测量灯作电压时，功率表的电压电路（K）应断开，功率表电流线圈（K）应短略，Kz闭合。测量灯的肩动电流、上作电流时，功率表的电压电路（K,）和（K）应断开。功率表的电流线圈（K4）应短路，（K3）应断开。测量灯功率时，灯电压表的电路（K）应断开，电流表（K）应短路，（K4）断开。5.2紫外辐照度测量
司）将被测灯按灯工作位置的规定放置。快门、紫外辐照度计根据图2的要求放置，并使灯、各部件的中心处在同一主轴线上。此于轴线应在光其座的重直对称轴面上，且平行于光具座水面（对U形灯，其发光七轴面与主轴线垂直）。被测灯与紫外辐照度计接收器的距离为1m。已老炼过的灯，可在颖定电F下燃点15min后开始测量（允许与电参数同时测量）见公式（1）。注：在满足被测灯与接受器距离不小于灯发光长度5倍的条件下，测定照值可以按距离平方反比定律换算成相应的照度，
式中：
被测灯与接受器问的距离，单位为米（m)：一在距离为1的条件下读取的紫外辐照度值，单位为毫瓦每平方厘米（mW/cm）：—被测灯与接受器的距离为1m：E在1m距离下的辐射照度值，单位为毫瓦每平方厘来（mW/cm）：b）直接读取在1m距离下被测灯的紫外辐照度值。5.3紫外线辐照度维持率测量
a）按5.2的方法试灯达到70%额定寿命时的紫外辐照度值；b）计算灯达到70%额定寿命时的紫外辐照度值与初始紫外辐照度值的比值。（1)
QB/T 2989—2008
附录A此内容来自标准下载网
（规范性附录）
安全操作要求
真.1在测试灯过程中，操作人员应采取有效措施，防止紫外辐射使人的身体裸露部分和眼睛受到紫外线灼伤。
A.2测量环境中的臭氧含量应不超过有关规定值。附录B
（规范性附录）
基准镇流器
B.1基准镇流器在环境温度为（25±S）℃条件下的基本参数应符合表日.I的规定。表B.1
配用灯瓶定功率/W
基准镇流器在环境温魔为（25土5）条件下的基本替数额定电压/V
额定工作电流/A
阻抗/1
额率/Hz
功率因数casp
0.075±0.005
0.04±0.002
