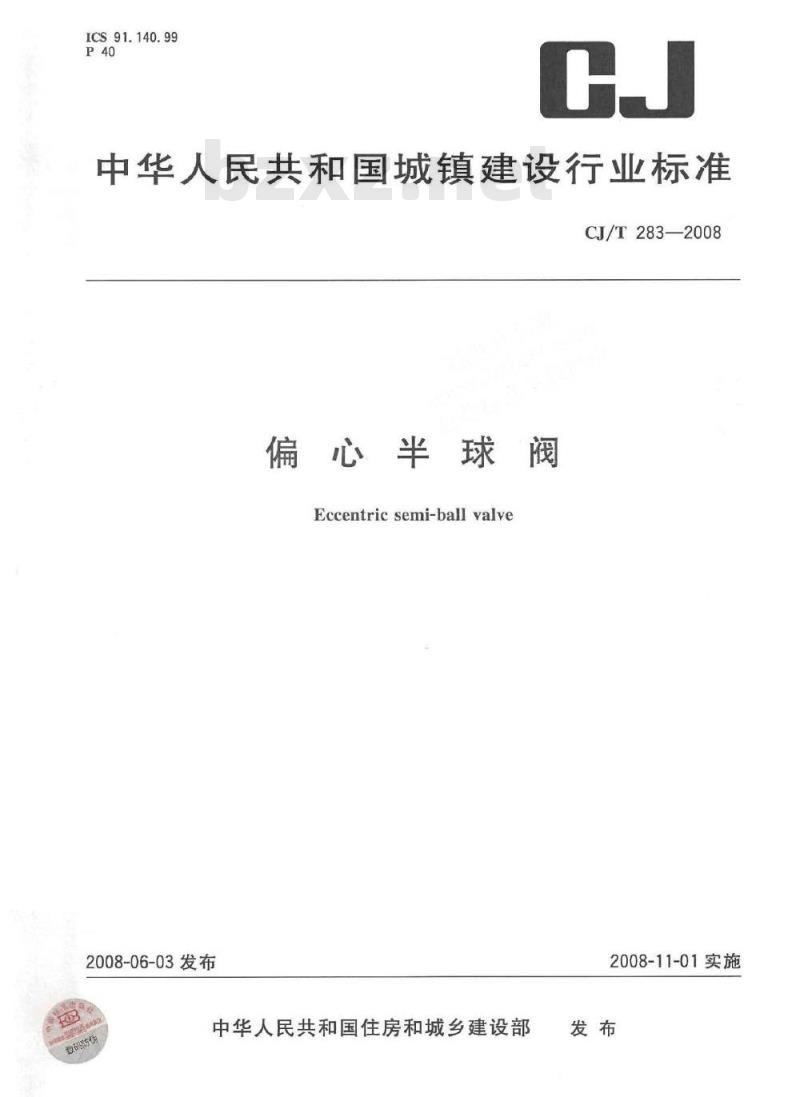

【城镇建设行业标准(CJ)】 偏心半球阀

ICS91.140.99
中华人民共和国城镇建设行业标准CJ/T283-—2008
偏心半球阀
Eccentricsemi-ballvalve
2008-06-03发布
中华人民共和国住房和城乡建设部2008-11-01实施

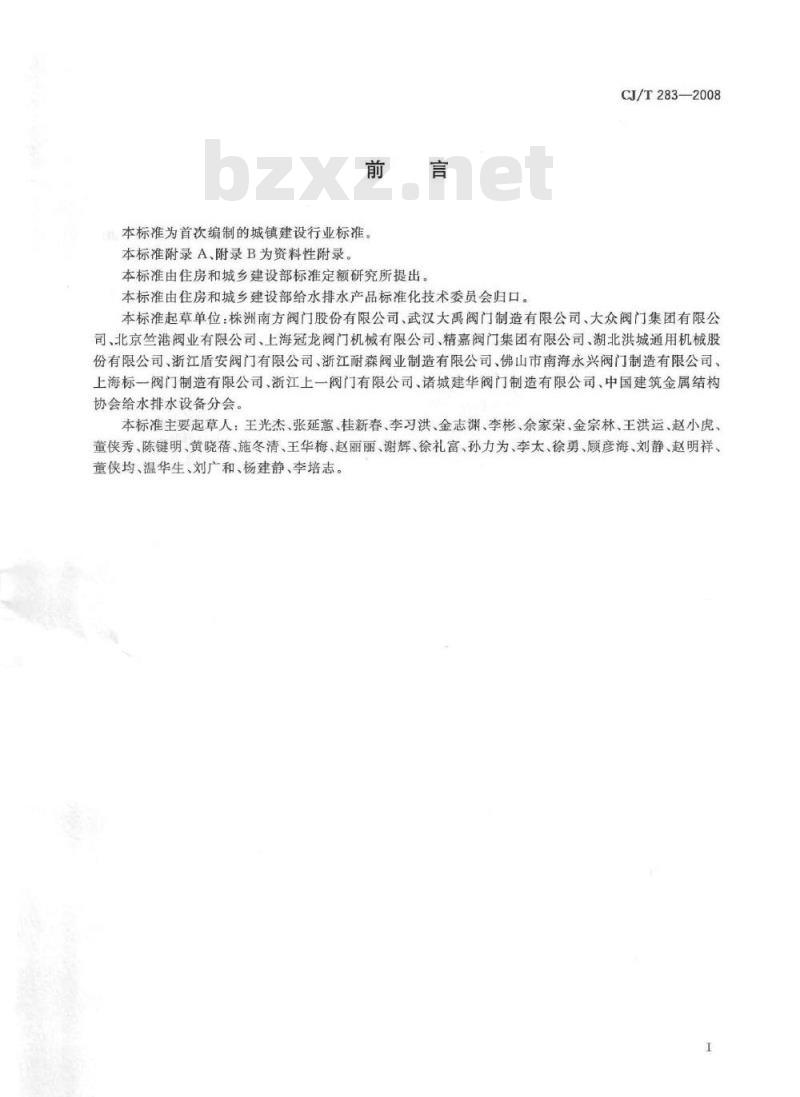

本标准为首次编制的城镇建设行业标准。本标准附录A、附录B为资料性附录。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。CJ/T283—2008
本标准起草单位：株洲南方阀门股份有限公司、武汉大禹阀门制造有限公司、大众阀门集团有限公司、北京竺港阀业有限公司、上海冠龙阀门机械有限公司、精嘉阀门集团有限公司、湖北洪城通用机械股份有限公司、浙江盾安阀门有限公司、浙江耐森阀业制造有限公司、佛山市南海永兴阀门制造有限公司、上海标一阀门制造有限公司、浙江上一阀门有限公司、诸城建华阀门制造有限公司、中国建筑金属结构协会给水排水设备分会。
本标准主要起草人：王光杰、张延蕙、桂新春、李习洪、金志渊、李彬、余家荣、金宗林、王洪运、赵小虎、董侠秀、陈键明、黄晓蓓、施冬清、王华梅、赵丽丽、谢辉、徐礼富、孙力为、李太、徐勇、顾彦海、刘静、赵明祥、董侠均、温华生、刘广和、杨建静、李培志。I
KANTAca-

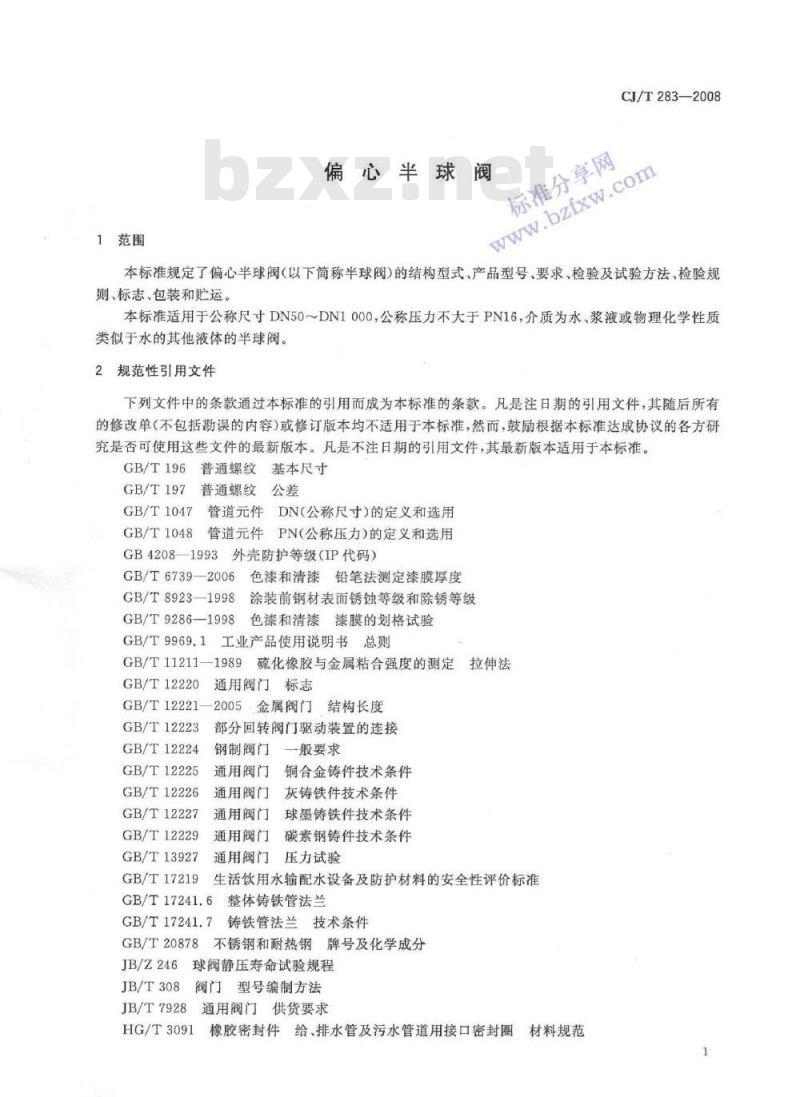

1范围
CJ/T283-—2008
标准分享网
bzfxw.com
偏心半球阀
本标准规定了偏心半球阀（以下简称半球阀）的结构型式、产品型号、要求、检验及试验方法、检验规则、标志，包装和贮运。
本标准适用于公称尺寸DN50～DN1000，公称压力不大于PN16，介质为水、浆液或物理化学性质类似于水的其他液体的半球阀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T196
GB/T197
GB/T1047
GB/T1048
普通螺纹基本尺寸
普通螺纹公差
管道元件DN（公称尺寸）的定义和选用管道元件PN(公称压力）的定义和选用外壳防护等级（IP代码）
GB42081993
GB/T6739—2006
GB/T8923—1998
GB/T9286—1998
GB/T9969.1
GB/T11211
GB/T12220
GB/T12221
GB/T12223
GB/T12224
GB/T12225
GB/T12226
GB/T12227
GB/T12229
GB/T13927
GB/T17219
色漆和清漆铅笔法测定漆膜厚度涂装前钢材表面锈蚀等级和除锈等级色漆和清漆漆膜的划格试验
工业产品使用说明书总则
硫化橡胶与金属粘合强度的测定拉伸法通用阀门标志
2005金属阀门，
结构长度
部分回转阀门驱动装置的连接
钢制阀门
通用阀门
通用阀门
通用阀门
通用阀门
一般要求
铜合金铸件技术条件
灰铸铁件技术条件
球墨铸铁件技术条件
碳素钢铸件技术条件
压力试验
通用阀门
生活饮用水输配水设备及防护材料的安全性评价标准整体铸铁管法兰
GB/T 17241.6
铸铁管法兰技术条件
GB/T17241.7
GB/T20878
不锈钢和耐热钢牌号及化学成分球阀静压寿命试验规程
JB/Z246
JB/T308
JB/T7928
阀门型号编制方法
通用阀门供货要求
HG/T3091
橡胶密封件给、排水管及污水管道用接口密封圈材料规范1
CJ/T283—2008

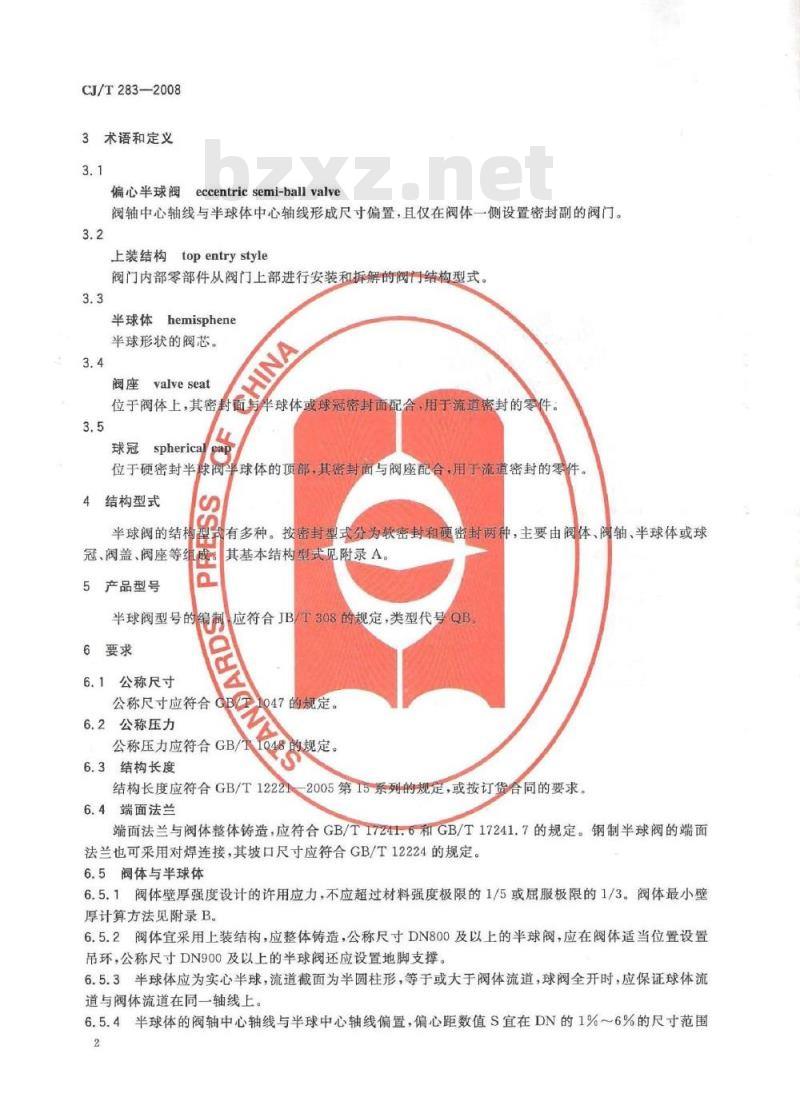

3术语和定义
偏心半球阀eccentricsemi-ballvalve阀轴中心轴线与半球体中心轴线形成尺寸偏置，且仅在阀体一侧设置密封副的阀门。3.2
上装结构topentrystyle
阀门内部零部件从阀门上部进行安装和拆解的阀门结构型式。3.3
半球体hemisphene
半球形状的阀芯。
阀座valve seat
位于阀体上，其密封面身半球体或球冠密封面配合，用于流道密封的零件：3.5
球冠spherica
位于硬密封半球阀半球体的顶部，其密封面与阀座配合，用于流道密封的零件。4结构型式
型有多种。按密封型式分为软密封和硬密封两种，主要由阀体、阀轴、半球体或球半球阅的结构
冠、阀盖、阀座等组成
其基本结构型式见附录A。
产品型号
半球阀型号的纪制
制应符合JB/T308的规定，类型代号QBSa
6要求
公称尺寸
公称尺寸应符合
1047的规定。
6.2公称压力
公称压力应符合GB/T1048的规定。6.3结构长度
结构长度应符合GB/T12221-2005第15系列的规定，或按订货合同的要求。6.4端面法兰
端面法兰与阀体整体铸造，应符合GB/T17241.6和GB/T17241.7的规定。钢制半球阀的端面法兰也可采用对焊连接，其坡口尺寸应符合GB/T12224的规定。6.5阀体与半球体
6.5.1阀体壁厚强度设计的许用应力，不应超过材料强度极限的1/5或屈服极限的1/3。阅体最小壁厚计算方法见附录B。
6.5.2阀体宜采用上装结构，应整体铸造，公称尺寸DN800及以上的半球阀，应在阀体适当位置设置吊环，公称尺寸DN900及以上的半球阀还应设置地脚支撑。6.5.3半球体应为实心半球，流道截面为半圆柱形，等于或大于阀体流道，球阀全开时，应保证球体流道与阀体流道在同一轴线上。
6.5.4半球体的阀轴中心轴线与半球中心轴线偏置，偏心距数值S宜在DN的1%～6%的尺寸范围-TIKANIKAca
内选取。
CJ/T283—2008

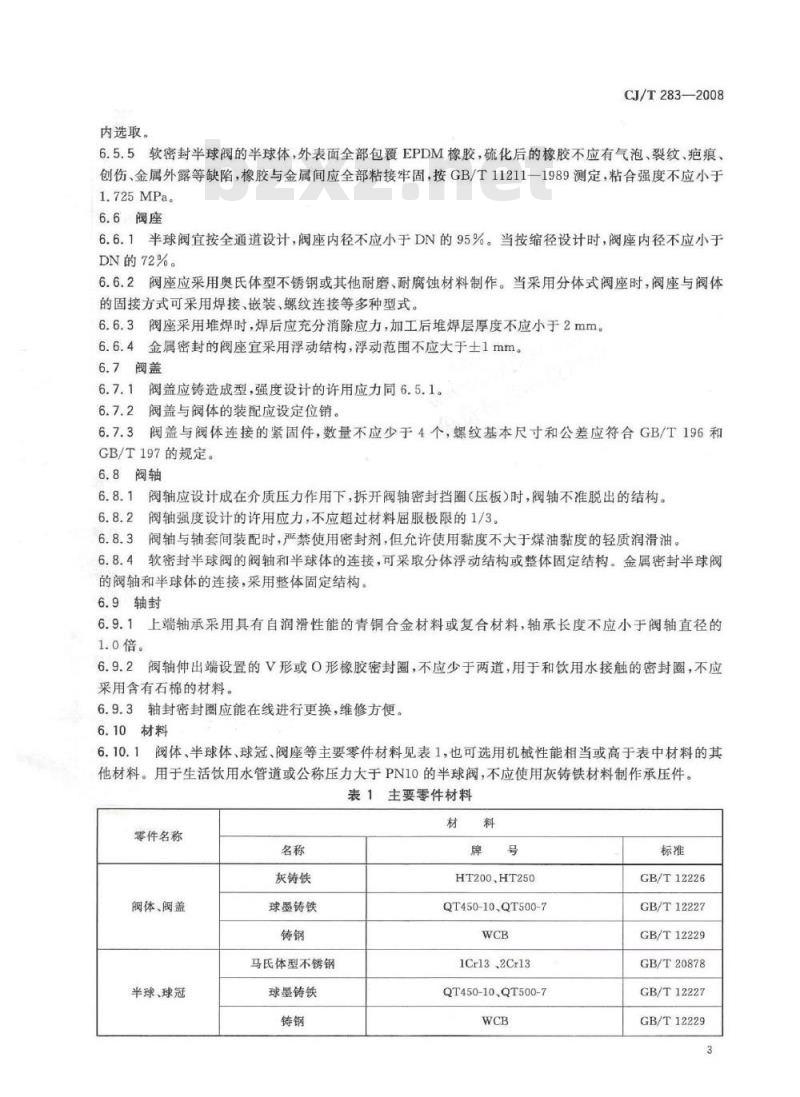

6.5.5软密封半球阀的半球体，外表面全部包覆EPDM橡胶，硫化后的橡胶不应有气泡、裂纹、疤痕、创伤、金属外露等缺陷，橡胶与金属间应全部粘接牢固，按GB/T11211一1989测定，粘合强度不应小于1.725MPa
6.6阀座
6.6.1半球阀宜按全通道设计，阀座内径不应小于DN的95%。当按缩径设计时，阀座内径不应小于DN的72%。
6.6.2阀座应采用奥氏体型不锈钢或其他耐磨、耐腐蚀材料制作。当采用分体式阀座时，阀座与阀体的固接方式可采用焊接、嵌装、螺纹连接等多种型式。6.6.3阀座采用堆焊时，焊后应充分消除应力，加工后堆焊层厚度不应小于2mm。6.6.4金属密封的阀座宜采用浮动结构，浮动范围不应大于士1mm。6.7阀盖
6.7.1阀盖应铸造成型，强度设计的许用应力同6.5.1。6.7.2阀盖与阀体的装配应设定位销。6.7.3阅盖与阀体连接的紧固件，数量不应少于4个，螺纹基本尺寸和公差应符合GB/T196和GB/T197的规定。
6.8阀轴
6.8.1阀轴应设计成在介质压力作用下，拆开阀轴密封挡圈（压板）时，阀轴不准脱出的结构。6.8.2
阀轴强度设计的许用应力，不应超过材料屈服极限的1/3。6.8.3阀轴与轴套间装配时，严禁使用密封剂，但允许使用黏度不大于煤油黏度的轻质润滑油。软密封半球阀的阀轴和半球体的连接，可采取分体浮动结构或整体固定结构。金属密封半球阀6.8.4
的阀轴和半球体的连接，采用整体固定结构。6.9轴封
6.9.1上端轴承采用具有自润滑性能的青铜合金材料或复合材料，轴承长度不应小于阀轴直径的1.0倍。
6.9.2阀轴伸出端设置的V形或O形橡胶密封圈，不应少于两道，用于和饮用水接触的密封圈，不应采用含有石棉的材料。
6.9.3轴封密封圈应能在线进行更换，维修方便。6.10材料
6.10.1阀体、半球体、球冠、阀座等主要零件材料见表1，也可选用机械性能相当或高于表中材料的其他材料。用于生活饮用水管道或公称压力大于PN10的半球阀，不应使用灰铸铁材料制作承压件。表1主要零件材料
零件名称
阀体、阀盖
半球、球冠
灰铸铁
球墨铸铁
马氏体型不锈钢
球墨铸铁
HT200,HT250wwW.bzxz.Net
QT450-10.QT500-7
1Cr132Cr13
QT450-10、QT500-7
GB/T12226
GB/T12227
GB/T12229
GB/T20878
GB/T12227
GB/T12229
零件名称
阀轴、紧固件
密封件
马氏体型不锈钢
优质碳素钢
球墨铸铁
奥氏体型不锈钢
奥氏体型不锈钢
马氏体型不锈钢
铝青铜
铝青锦锡青铜
1Cr132C13
QT450-10
12Cr17Ni7,07Cr19Ni11Ti,06Cr17Ni12MO206Cr19Ni10,06Cr17Ni12MO2Ti
06Cr17Ni12MO2
ZCuA10Fe3
CR.NBR.EPDM
ZCuAl10Fe3、ZCuSn5-5-5
GB/T20878
GB/T12229
GB/T12227
GB/T20878
GB/T20878
GB/T20878
GB/T12225
HG/T3091
GB/T12225
6.10.2与饮用水接触的铺合金零件含锌量应小于16%，含铅量不应大于8%。采用铝青铜时，应进行表面失铝处理。
6.11涂装
6.11.1所有零件
世清洁光滑、不应有裂纹、秒眼、毛刺、精附物及其他影响使用的缺陷。6.11.2铸件应经抛丸或喷砂处理，达到GB/T8923-1998中规定的Sa2-后6h内进行涂装
表面处理等级，并在完成
6.11.3涂装宜采
氧树脂粉未静电喷涂，涂层固化后不应溶解于小水，不应影响水质。
内表面涂装厚
度不应小于250外表面涂装厚度不应小于150μm。如有特殊要求，应在订货合同中注明。6.11.4涂装后表面应光滑、均匀，无杂物混人，不应有针孔，漏喷等缺陷。涂层附着力按GB/T9286—1998测定时应达到划格法1mm
不脱落，涂层硬度按CB/T
安装在地下的半球阀，并应有耐3kV电压的绝缘性能。6.12强度
2006测定时应达到铅笔硬度2H，合GB/T13927的规定。应无渗漏、冒汗及可见性变阀体的静水压强度试验压力和持压时间应符合形。铸造缺陷不应采用杯焊、锤击、浸渗等方法修补6.13密封
密封试验时的试验压1压时间和允许的泄漏量应符合GB/T13927的规定。6.14卫生
用于饮用水管道时，卫生要求应符合GB/T17219的规定6.15操作及相关机构
6.15.1除在合同中另有规定外，半球阀采用逆时针方向为开。用手轮或手柄操作时，操作力不应超过360N或操作力矩不应超过200N·m。但手轮或手柄的强度设计应能承受900N的力或400N?m的力矩。
6.15.2手轮上应有“开”和“关”字样及相应旋转方向箭头的永久性标志。6.15.3半球阀应有全开全关的限位结构装置，并应有明显的开度指示机构。4
CT/T283—2008
TIKAOIKAca-
当用手
CJ/T283—2008
上的4当用电动、液动或气动驱动半球阀时，其驱动装置与阀门的连接尺寸按GB/T12223的规定。6.17手柄启闭半球阀时，手柄开启位置应与球体通道平行。25箱体，支架按材料的强度极限设计时，安全系数不应小于5。6.18操作机构箱体防护等级
半球阀埋入地下使用时，驱动装置或手动操作机构的箱体应完全封闭，防护等级不应低于GB/P081993中IP68的要求，即应能在3m水下浸泡3h，箱体内不进水。润滑油脂应充满90%以内部剩余空间。
半球阀表面应平整、光滑，喷涂均匀、无流挂和漏涂现象。启闭循环次数
表2的规定。商
自闭循环次数不应低
13927的规定。
DN称尺寸）
600~800
900~1000
验及试验
阀门承压件任何部位不应有永久变形，泄漏量应符合表2
启闭循环次数表
肩闭循环次数
E尺寸检验
7.4日精度符合极限偏差要求规定的通用量具或超声波测厚仪检验，应分别符合6.1、6.3.、6.4.6.5、8.7、6.9的要求
厚仪橡胶与金属粘接检验
7.5用GB/T112规定的拉伸法检验，应符合6.5的要求。材料检验
7.6日材料制造方供的材料质量证明必要时抽样复验，应符合6.10的要求。涂装检验
8739的要求，附着力应符合GB/T9286的要求徐层厚度用数字式覆层测7.7余层硬度应符合
捡查，均应符合6.11的要求
7.8阀体强度试验
按GB/T13927的有关规定进行，并应符合6.12的要求，6.15、密封试验
7.9安阀体标示的密封方向加压，应符合GB/T13927的规定，并应符合6.13的要求。卫生检验
7.10安GB/T17219的规定进行检验，应符合6.14的要求。操作力检验及操作机构箱体防护试验录作力用扭矩扳手检验，操作机构箱体防护试验按GB4208一1993中IP68的规定，均应符合6.16的要求。
外观检验
重过目测检验，应符合6.17的要求。启闭循环次数试验
安6.18规定的启闭循环次数，用JB/Z246规定的要求和试验方法进行试验，出现承压件永久变5
CJ/T283—2008
形，泄露量不符合GB/T13927规定时，应重新进行试验，合格为止。8检验规则
8.1出厂检验
每台阀门产品均由制造厂质检部门按表3检验项目进行出厂检验，检验合格后，附有产品合格证，方可出厂。
8.2型式试验
8.2.1试验项目按表3进行。
表3出厂检验及型式试验项目
橡胶与金属粘接
阀体强度
操作力或力矩
操作机构箱体防护
启闭循环次数
出厂检验
型式试验
有卫生要求时
半球阅埋人地下时一
注：“/”表示应做项目“二”表示不做项目。2凡属下列情况之一者应进行型式试验8.2.2
新产品试制的定型鉴定；
要求条款
6.1,6.3,6.4,6.5,6.6,6.7,6.9
批量生产后，有重大设计改进、工艺改进，有可能改变原设计性能时；b)
c）产品停产1a以上，恢复生产时；d)产品正常生产5a时；
出厂试验方法正确，而试验结果与上次试验有较大差异时；e)
国家质量监督检测部门提出型式试验时。3判定规则
检验试验方法条款
8.3.1本标准6.12.6.13和6.14（用于饮用水管道时）为质量否决项，任一项不合格判定为不合格品。其余各项不合格，允许一次返修或加倍抽样，经返修或加倍抽样后仍然不合格，判定为不合8.3.2
格品。
标志、包装、贮运
9.1标志
9.1.1产品标志应符合GB/T12220的规定。半球间外表面的适当位置，应牢固地钉上耐锈蚀的产品标牌，并至少包括下列内容：a
制造厂全称；
产品名称、规格及型号；
制造编号和出厂日期；
-TIKAONIKAca
d）商标。
9.1.2包装标志
包装外表面至少应有以下标志：制造厂全称；
b）产品名称、规格及型号；
箱体外形尺寸(mm）；
产品件数和质量（kg）；
装箱日期；
注意事项（可用符号）。
包装、贮运
CJ/T283—2008
9.2.1产品包装前应将所有内腔的水排尽晾干。产品包装宜用箱装色费材料能有效防止在运输过程中产品遭受损伤、遗失文件和附件情况的9.2.2
发生，应符合JB/T7928的规定。9.2.3包装箱内至少应下列资料，其中产品使用说明书应符合GB/19969.的规定，并封存在能防潮的袋内：
a）出厂合格证明书；
b）装箱清单；
c）产品使用说明书。
CJ/T283—2008
附录A
（资料性附录）
偏心半球阀基本结构型式
A.1偏心半球阀基本结构型式（软密封）见图A.1。A.2偏心半球阀基本结构型式（硬密封）见图A.2。2
阀体；
包胶半球体：
阀体；
半球体；
球冠；
压圈；
3阀轴：
阀盖。
偏心距S
偏心半球阀基本结构型式（软密封）偏心距S
阀座；
阀盖；
7——阀轴。
偏心半球阀基本结构型式（硬密封）iKAOTKAca
附录B
（资料性附录）
阀体最小壁厚计算方法
铸铁材料阀体最小壁厚计算方法：B.1
2W-p+c
铸钢材料阀体最小壁厚计算方法：PD
式中：
阀体最小壁厚（mm）：
设计压力（MPa)；
半球体直径（mm）；
材料许用拉应力（MPa）；
考虑铸造偏差、工艺性和介质腐蚀等因素而附加的裕度（mm）。CJ/T283—2008
