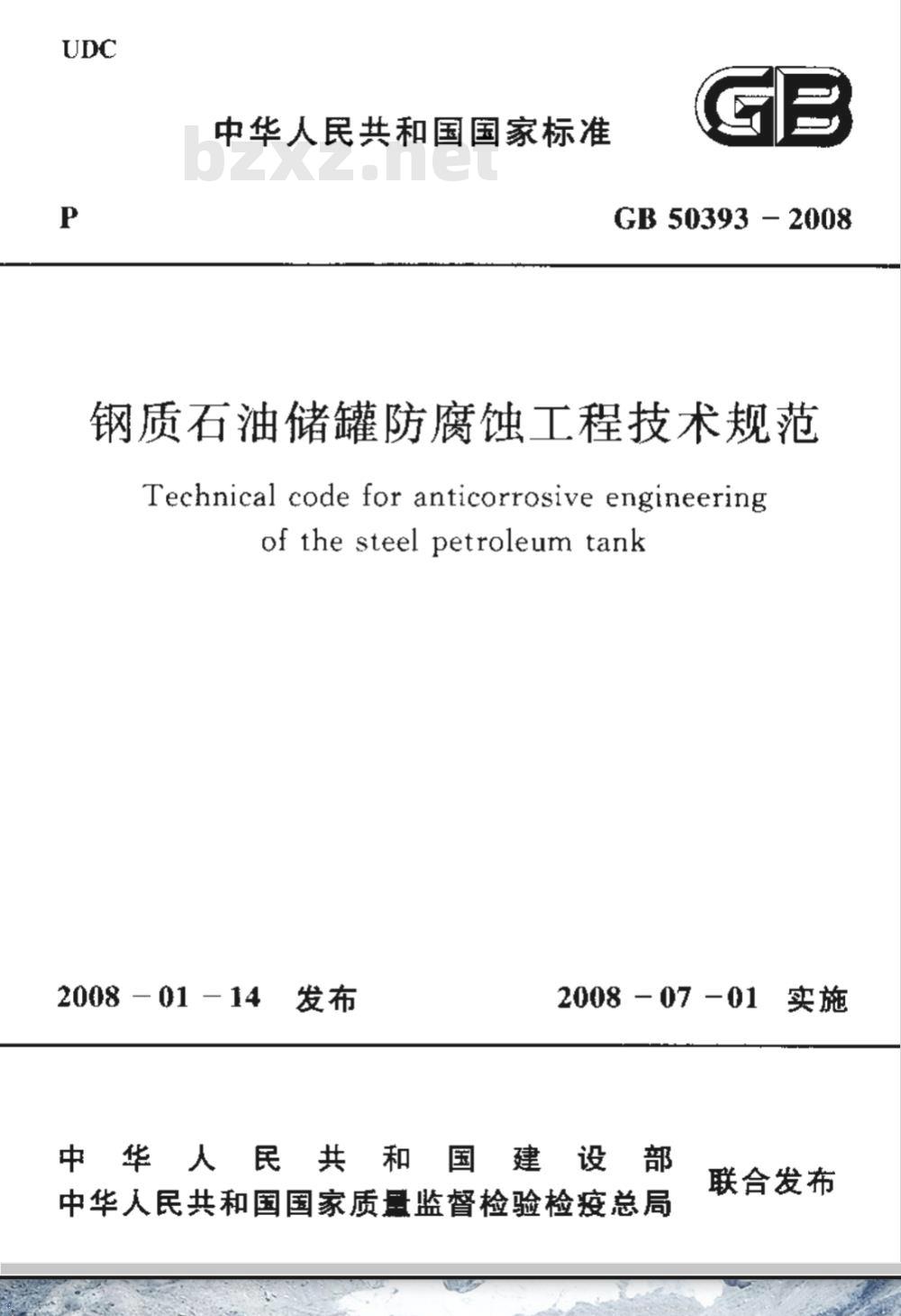

【国家标准(GB)】 钢质石油储罐防腐蚀工程技术规范

中华人民共和国国家标准
GB50393-2008
钢质石油储罐防腐蚀工程技术规范Technical code for anticorrosive engineeringof the steel petroleum tank
2008 - 01 - 14
2008 -07 -01实施
中华人民共和国建设部
中华人民共和国国家质量监督检验检疫总局联合发布

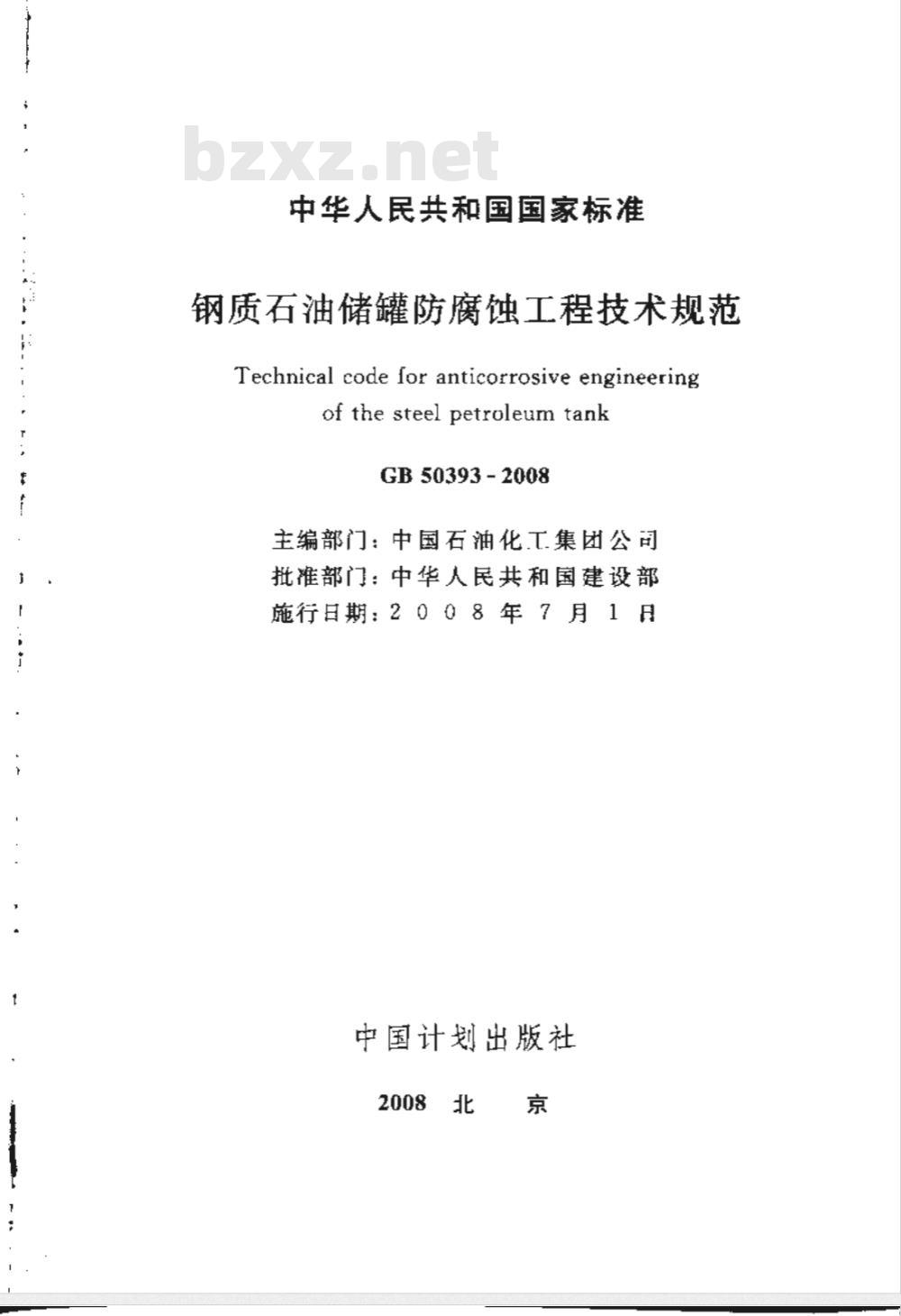

中华人民共和国国家标准
钢质石油储罐防腐蚀工程技术规范Technical code for anticorrosive engineeringofthesteelpetroleumtank
GB50393-2008
主编部门：中国石油化工集团公司批准部门：中华人民共和国建设部施行日期：2008年7月1月
中国计划出版社
2008北

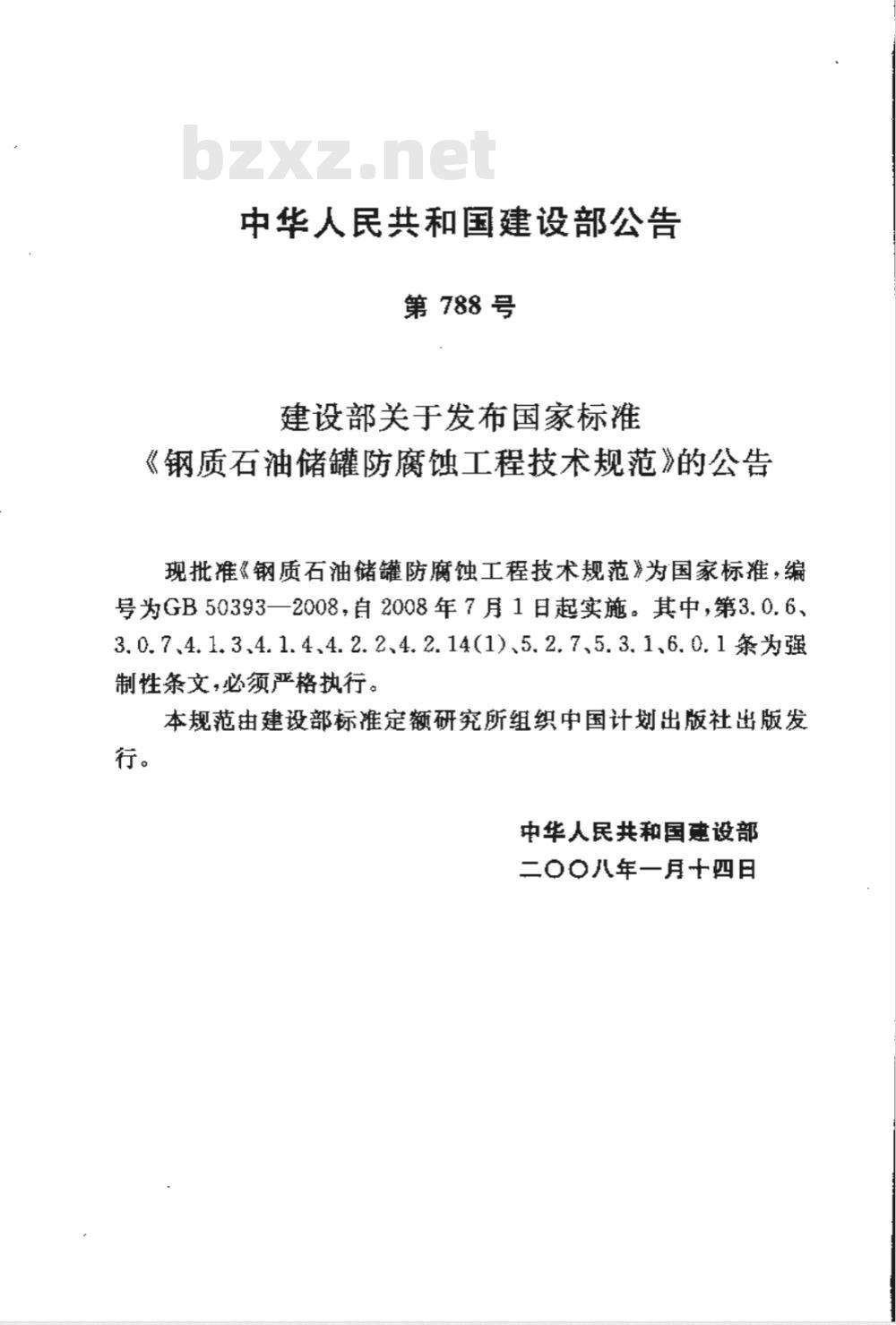

中华人民共和国建设部公告
第788号
建设部关于发布国家标雅
《钢质石油储罐防腐蚀工程技术规范》的公告现批推《钢质石油储罐防腐蚀工程技术规范》为国家标推，编号为GB50393一2008，自2008年7月1日起实施。其中，第3.0.6、3.0.7、4.1.3、4.1.4、4.2.2、4.2.14(1)、5.2.7、5.3.1、6.0.1条为强制性条文，必须严格执行。
本规范由建设部标推定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部
二〇0八年一月十四日

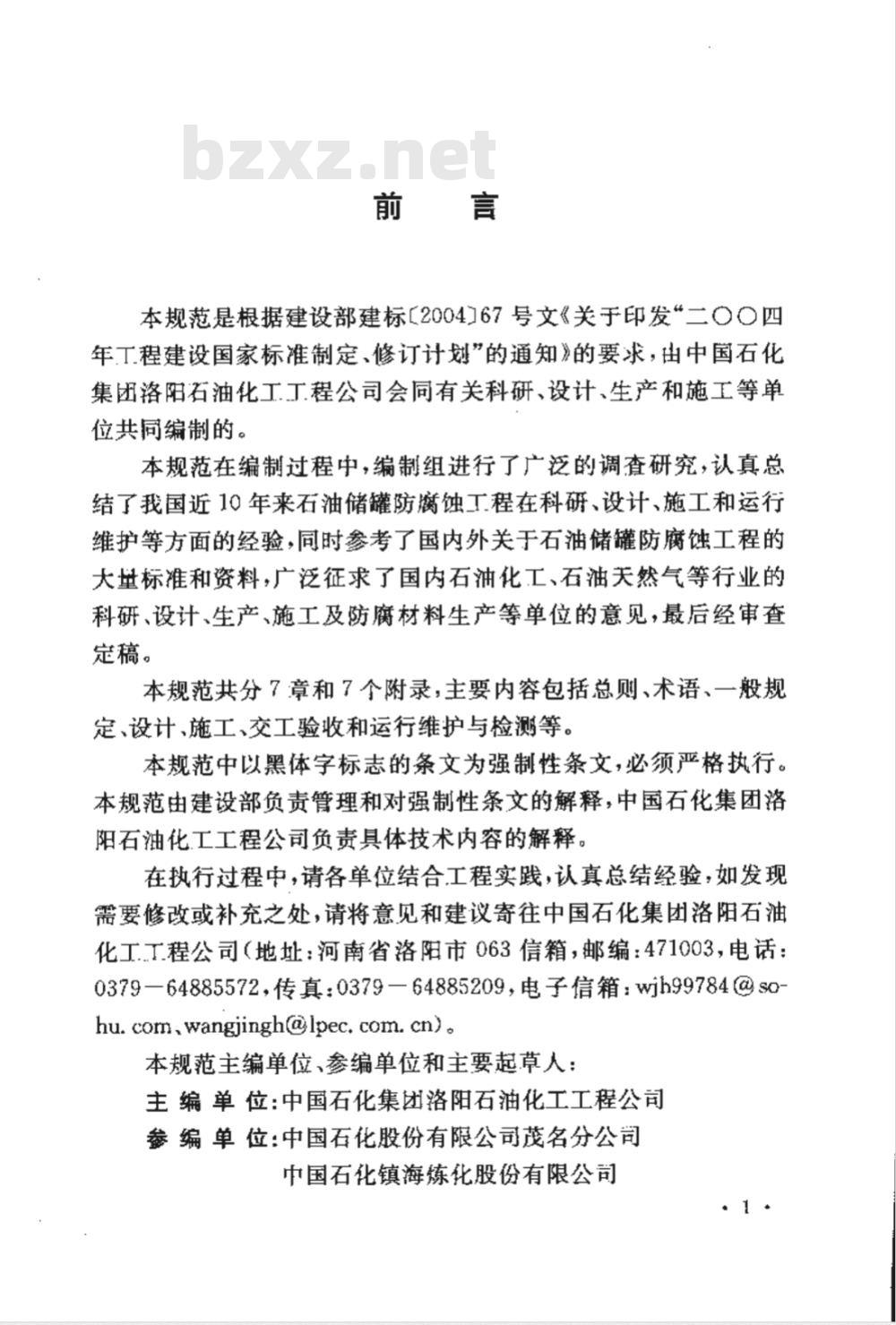

本规范是根据建设部建标［2004167号文《关于印发“二○○四年工程建设国家标准制定、修订计划”的通知》的要求，由中国石化集团洛阳石油化工工程公司会同有关科研、设计、生产和施工等单位共减编制的。
本规范在编制过程中，编制组进行了广泛的调查研究，认真总结了我国近10年来石油储罐防腐蚀工程在科研、设计、施工和运行维护等方面的经验，同时参考了国内外关于石油储罐防腐蚀工程的大量标准和资料，广泛征求了国内石油化工、石油关然气等行业的科研、设计、生产、施工及防腐材料生产等单位的意见，最后经审查定稿。
本规范共分7章和7个附录，主要内容包括总则、术语、一般规定、设计、施工，交工验收和运行维护与检测等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由建设部负责管理和对强制性条文的解释，中国石化集团洛阳石油化工工程公司负责具体技术内容的解释。在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄往中国石化集团洛阳石油化工.工程公司（地址：河南省洛阳市063信箱，邮编：471003，电话：0379一64885572，传真：0379一64885209，电子信箱：wjh99784@s0hu. corm, wangjingh@lpec. com. cn) .本规范主编单位、参编单位和主要起草人：主编单位：中国石化集洛阳石油化工工程公司参编单位：中国石化股份有限公司茂名分公司中国石化镇海炼化股份有限公司.1

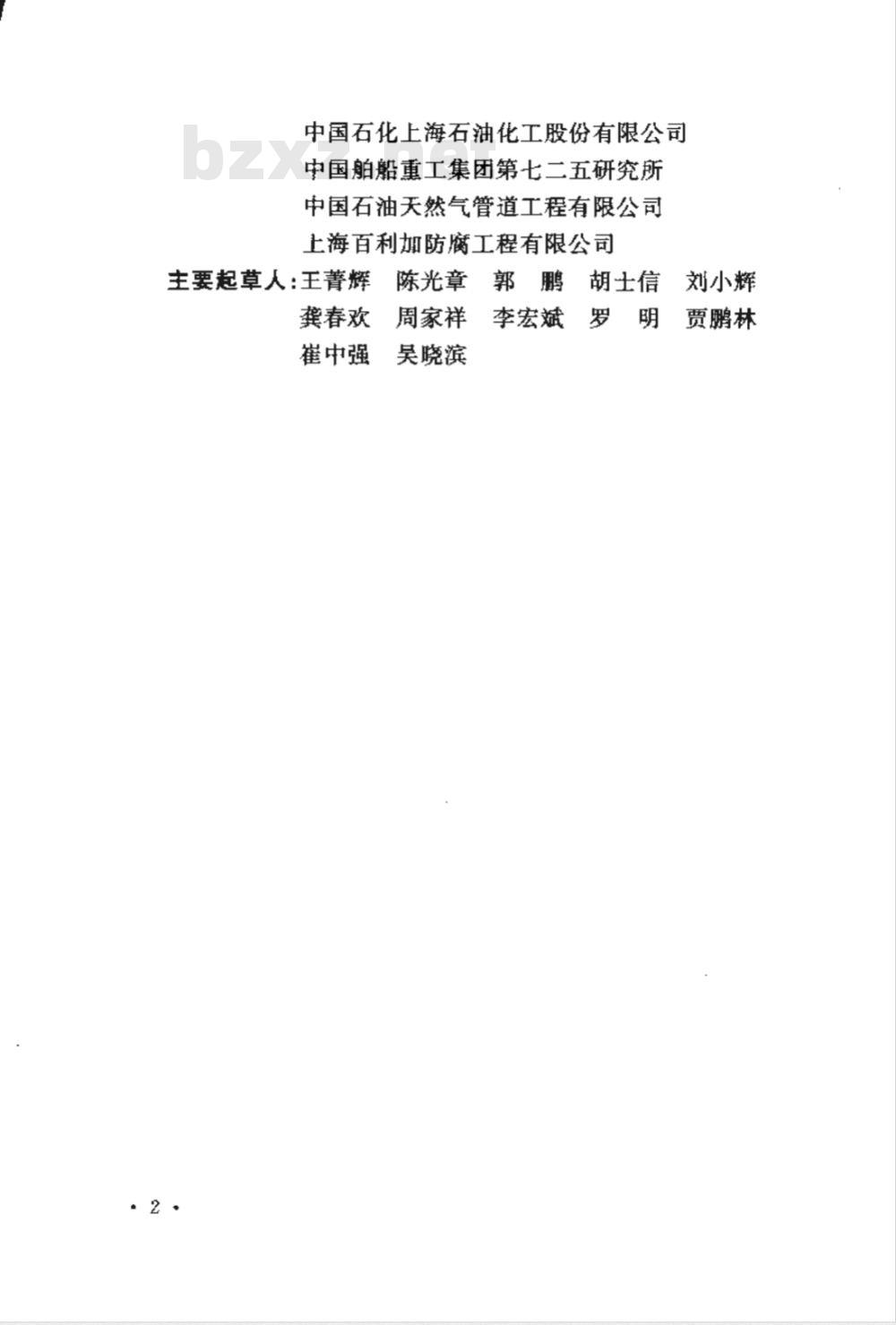

中国石化上海石油化工股份有限公司中国舶船重工集团第七二五研究所中国石油天然气管道工程有限公司上海百利加防腐工程有限公司
主要起草人：王菁辉陈光章　郭　鹏胡土信刘小辉龚春欢周家祥　李宏斌罗明　贾鹏林崔中强吴晓滨
-般规定
涂层保护
阴极保护
般规定
表面处理
金属涂层施工
阴极保护施工·
施工过程检查与控制
交工验收·
运行维护与检测·
涂层保护
阴极保护
附录A
附录 B
附录C
附录D
附录E
附录F
储罐用防腐蚀涂料
储罐用阴极保护材料
磨料和表面处理设备
露点温度值查对表
表面处理等级及测定
涂装质量检验规则及方法
(13）
(13）
(40）
附录G
阴极保护电位的测试方法
本规范用词说明
附：条文说明
(43）
（47）
1总　
1.0.1为了规范钢质石油储罐（以下简称储罐）防腐蚀工程的设计、施工、验收、运行维护与检测，确保工程质量和安全运行，制定本规范。
本规范适用于新建储罐的防魔蚀工程。1.0.3
储罐防腐蚀工程，除应执行本规范的规定外，尚应符合国家现行有关标准的规定。
2术语
2.0.1钢质石油储罐steel petroleum tank用于储存石油及石油产品的钢质容器，在本规范中，指常压立式圆筒形焊接储罐。免费标准bzxz.net
2..2基底substrate
需要进行涂装或已经涂装过需再度涂装的钢材表面。2,.3表面预处理surface pretreatrnent在涂装前，除去基底表面附着物或生成的异物，以提高基底表面与涂层的附着力或赋予表面以一定的耐蚀性能的过程。2.0.4喷射处理blasting
利用高速磨料流的冲击作用清理和粗化基底表面的过程。2.0.5磨料abrasive
用作喷射处理介质的天然或合成固体材料。2. 0,6 露点 dew point
空气中的水汽在钢材表面凝结成水珠时的温度。2.0.7氧化皮mill scale
钢材在制作或热处理过程中，表面形成的氧化膜层。2.0.8表面清洁度surface cleanness表面处理后金属表面的洁净程度。2.0,9表面粗糙度surface roughness金属表面处理后具有的较小间距和峰谷所构戒的微观几何形状特性。
2.0.10锚纹深度maximum height of the prolile在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离，它决定了涂层的最小厚度值，也称最大锚纹深度，简称锚纹深度。2.
2,0.11涂层coat
为使金属表面与周围环境隔离，以达到防腐蚀或装饰目的，涂敷在金属表面的保护层。
2.0.12防腐蚀涂料corrosian protcctive coating涂敷在金属表面，使其与环境分离达到耐腐蚀自的的涂料。2.0.13导静电涂料antistatic coating具有导静电功能的涂料。
2.0.14 孔隙 pinhole
从涂层表面一直穿透到金属表面的细孔。2. 0. 15 表面电阻 surface resistivity or electrical surface resistivity涂层的表面电阻。
2.o.l6阴极保护cathodic protection通过降低腐蚀电位使金属腐蚀速率显著减小的电位法而达到的电化学保护。
2.0.17牺性阳极sacrificial anode在离子导电的介质巾，与被保护体相连，可以提供阴极保护电流的金属电极或合金电极。
2.0.18强制电流impressed current由外部施加的电流。
2.0.19辅助阳极impressed current anode与强制电流电源的正极相连的电极。2.0.20填充料backfill
为改善埋地阳极或电极的工作条件，填塞在阳极或电极四周的导电性材料。
2.0.21保护电位protective potential金属达到有效保护所需要的电位值。2.0.22保护电流密度protective current density金属达到有效保护所需要的电流密度。2.0.23极化电位polarized potential3
由于电流的流动引起电极/电解质界面电位的偏移成为极化状态下的电位。
2.0.24参比电极reference electrode在测量电位时用以作为参照，具有稳定可再现电位的电极，通常采用铜/硫酸铜参比电极，简称“CSE”，也可采用高纯锌电极、甘汞电极或氯化银电极。
2.0.25通电电位switch-on potential通电时测得的罐/介质电位。
2.0.26断电电位switch-off potential断电瞬间测得的罐/介质电位。
2.0.27IR 降IR drop
电流在介质中流动所造成的电阻压降。2.0.28测试桩test station
用于测量阴极保护参数的装置。
