【国家标准(GB)】 吊环

中华人民共和国国家标准
本标准适用于体操竞赛用和普通练习用吊环，环
本标准参照采用1979年国际体操联合会体操器械标准。1产品分类
1.1吊环的型式按其使用性质不同可分为：a．竞赛型吊环；
b．普通练习型吊环。

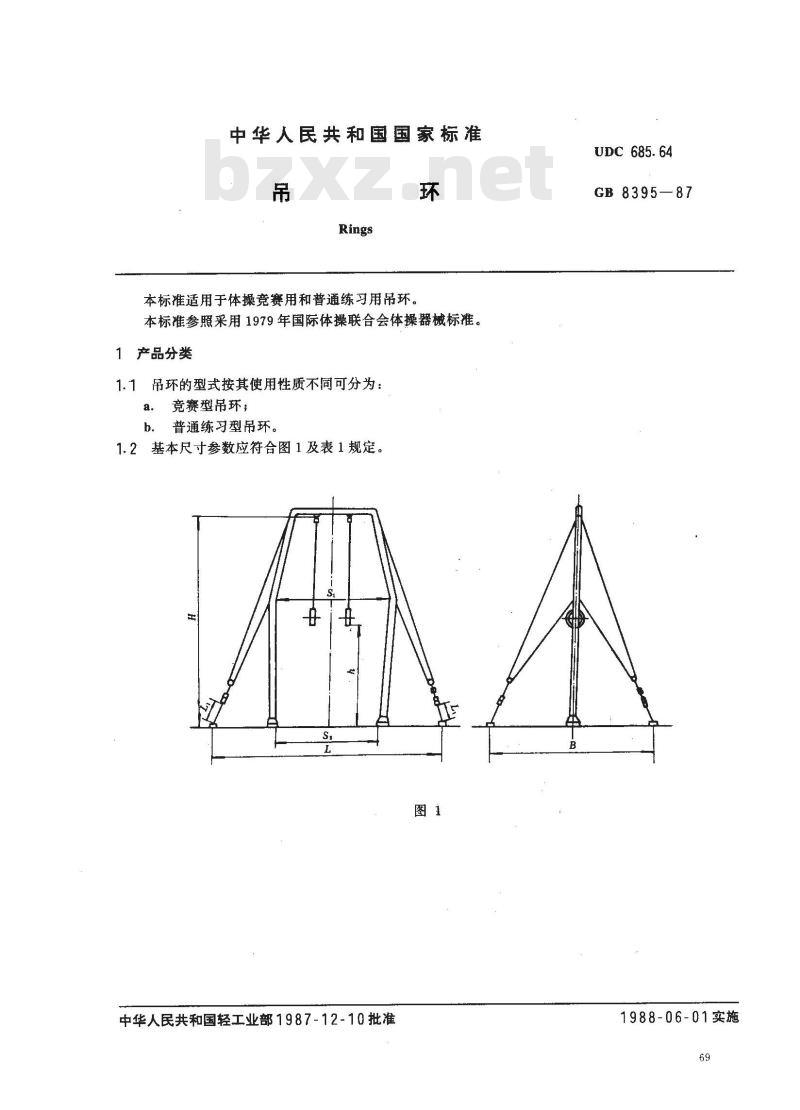

1.2基本尺寸参数应符合图1及表1规定。S.
中华人民共和国轻工业部1987-12-10批准UDC 685.64
GB 8395—87
1988-06-01实施
悬垂点高H
立柱内
侧距离
中部S1
靠地S2
两环宽度B1
环距地面高度
内径更
截面直径5
地板钩位置
安装后拉链长L1
不大于

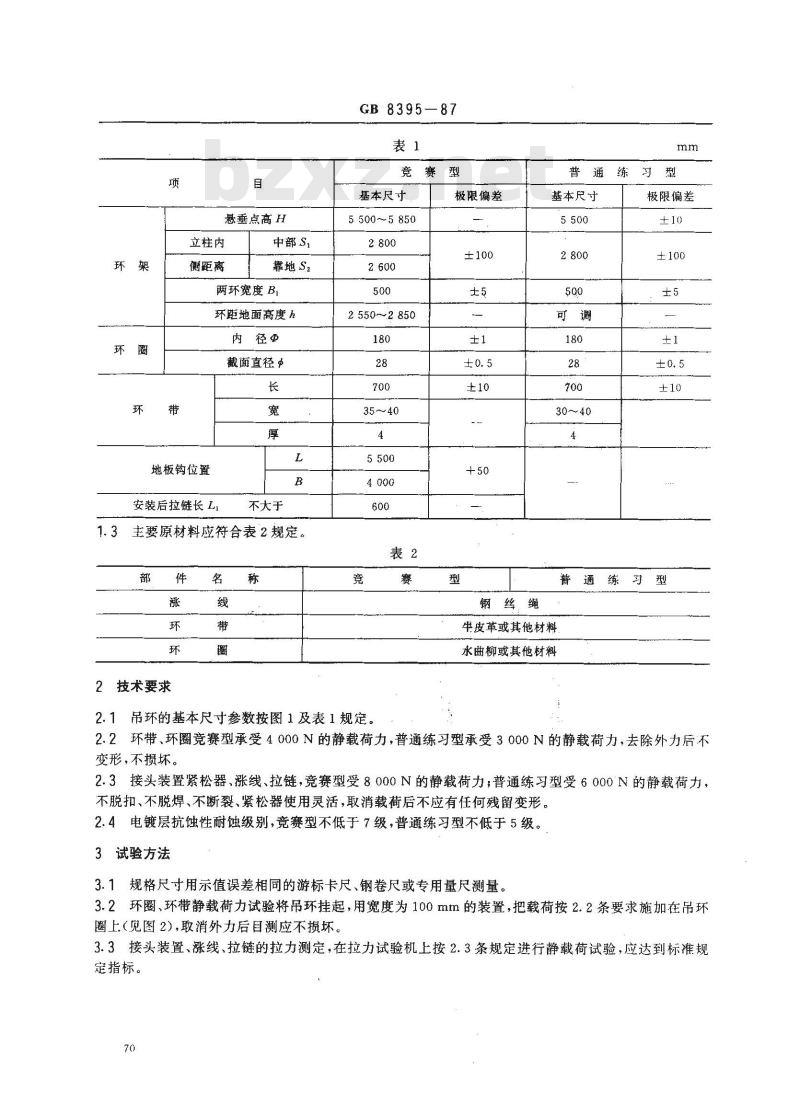

主要原材料应符合表2规定。
2技术要求
GB 8395—87
竞赛型
基本尺寸
5 500～5 850
2 550~2 850下载标准就来标准下载网
35~~40
2.1吊环的基本尺寸参数按图1及表1规定。赛
极限偏差
钢丝绳
普通练
基本尺寸
极限偏差
普通练习型
牛皮革或其他材料
水曲柳或其他材料
2.2环带、环圈竞赛型承受4000N的静载荷力，普通练习型承受3000N的静载荷力，去除外力后不变形，不损坏。
2.3接头装置紧松器、涨线、拉链，竞赛型受8000N的静载荷力，普通练习型受6000N的静载荷力，不脱扣、不脱焊、不断裂、紧松器使用灵活，取消载荷后不应有任何残留变形。2.4电镀层抗蚀性耐蚀级别，竞赛型不低于7级，普通练习型不低于5级。3试验方法
3.1规格尺寸用示值误差相同的游标卡尺、钢卷尺或专用量尺测量。3.2环圈、环带静载荷力试验将吊环挂起，用宽度为100mm的装置，把载荷按2.2条要求施加在吊环圈上（见图2)，取消外力后目测应不损坏。3.3接头装置、涨线、拉链的拉力测定，在拉力试验机上按2.3条规定进行静载荷试验，应达到标准规定指标。
GB8395—87

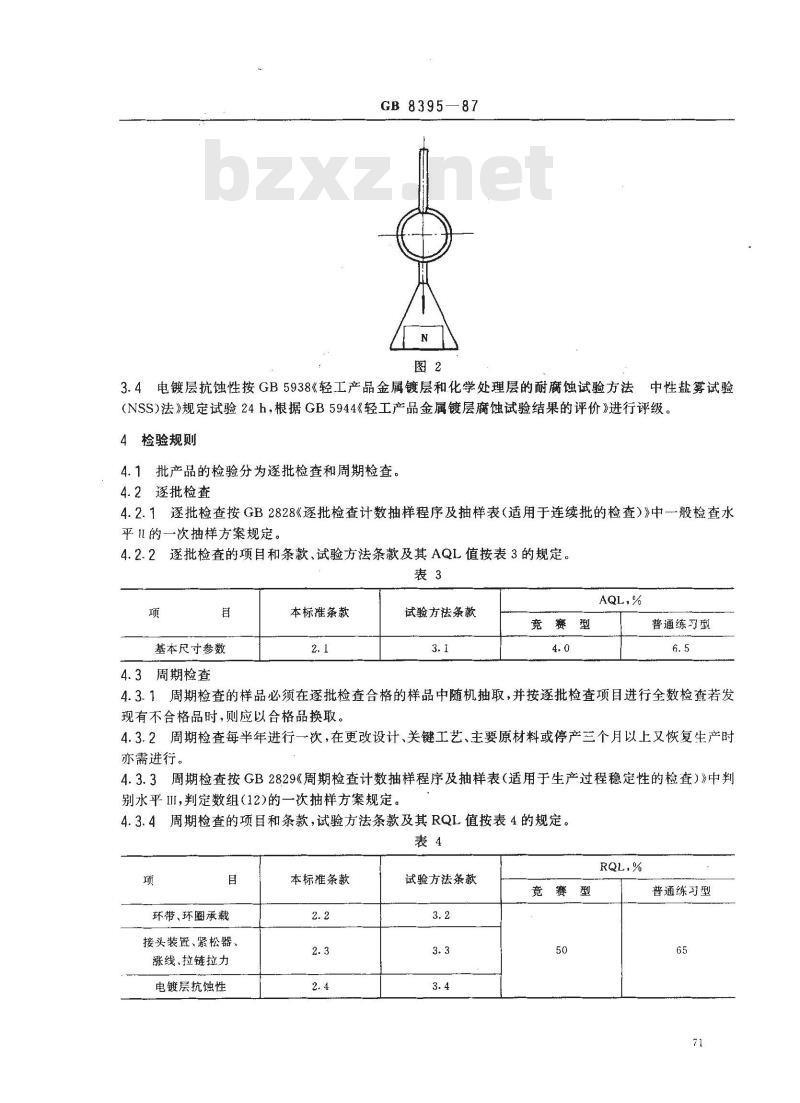

3.4电镀层抗蚀性按GB5938《轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验（NSS）法》规定试验24h，根据GB5944《轻工产品金属镀层腐蚀试验结果的评价》进行评级。4检验规则
4.1批产品的检验分为逐批检查和周期检查。4.2逐批检查
4.2.1逐批检查按GB2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》中般检查水平I的一次抽样方案规定。
4.2.2逐批检查的项目和条款、试验方法条款及其AQL值按表3的规定。表3
基本尺寸参数
4.3周期检查
本标准条款
试验方法条款
竞赛型
普通练习型
4.3.1周期检查的样品必须在逐批检查合格的样品中随机抽取，并按逐批检查项目进行全数检查若发现有不合格品时，则应以合格品换取。4.3.2周期检查每半年进行一次，在更改设计、关键工艺、主要原材料或停产三个月以上又恢复生产时亦需进行。
4.3.3周期检查按GB2829《周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）》中判别水平I,判定数组（12)的一次抽样方案规定。4.3.4周期检查的项目和条款，试验方法条款及其RQL值按表4的规定。表4
环带、环圈承载
接头装置、紧松器、
涨线、拉链拉力
电镀层抗蚀性
本标准条款
试验方法条款
普通练习型

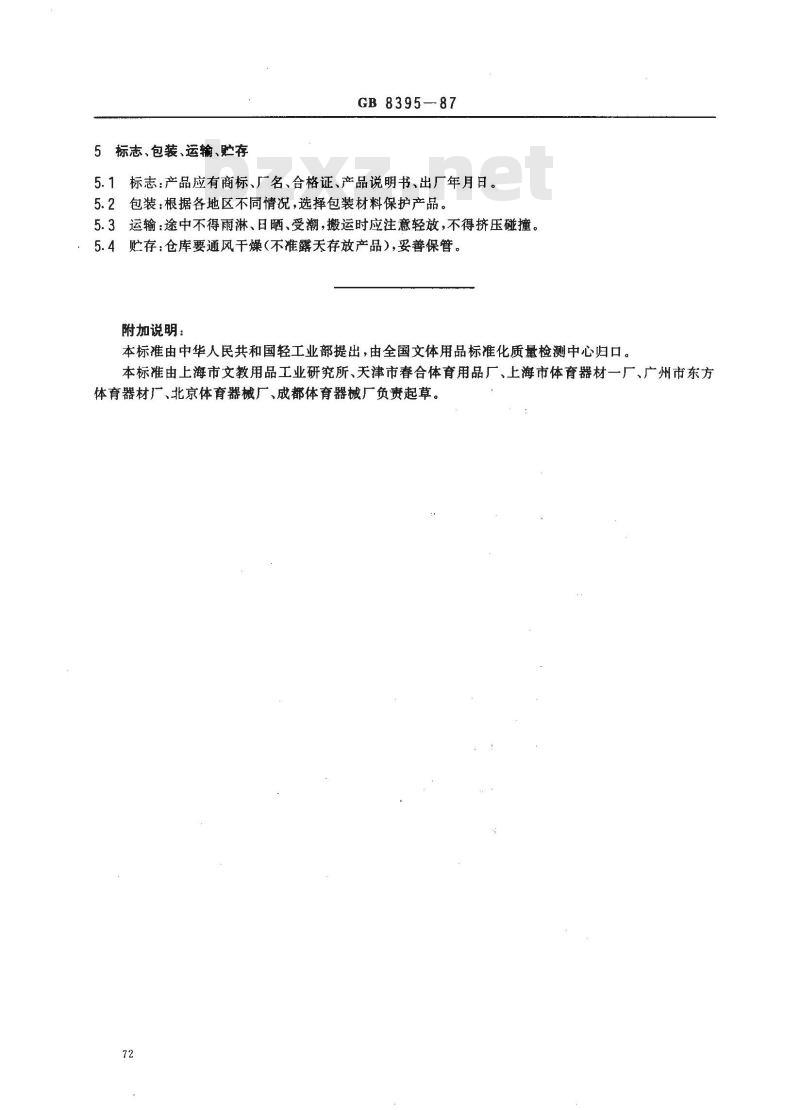

5标志、包装、运输、存
GB8395—87
5.1标志：产品应有商标、厂名、合格证、产品说明书、出厂年月日。5.2包装：根据各地区不同情况，选择包装材料保护产品。5.3运输：途中不得雨淋、日晒、受潮，搬运时应注意轻放，不得挤压碰撞。5.4贮存：仓库要通风干燥（不准露天存放产品），妥善保管。附加说明：
本标准由中华人民共和国轻工业部提出，由全国文体用品标准化质量检测中心归口。本标准由上海市文教用品工业研究所、天津市春合体育用品厂、上海市体育器材一厂、广州市东方体育器材厂、北京体育器械厂、成都体育器械厂负责起草。72
