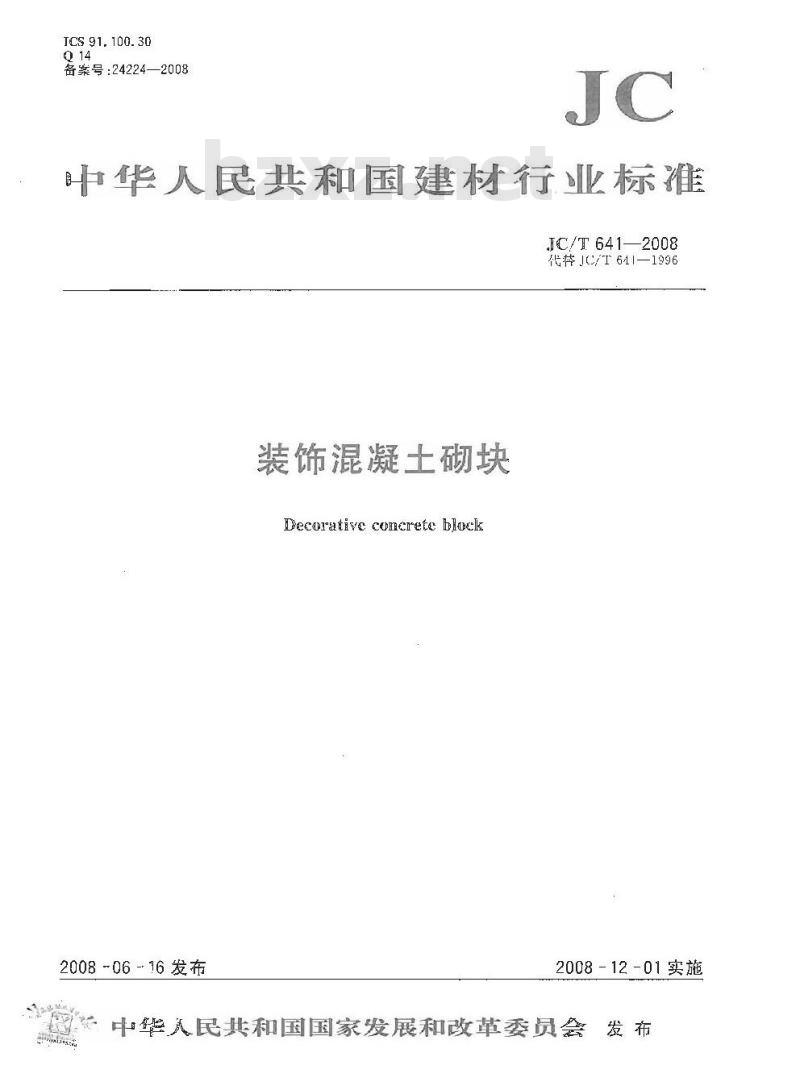

【建筑材料行业标准(JC)】 装饰混凝土砌块

TCS 91. 100. 30
备案号：24224—2008
中华人民共和国建材行业标准
，C/T6412008
代替JC/641—1996
装饰混凝土砌块
Decorative comcrete block
2008-06-16发布
2008-12-01实施
中华人民共和国国家发展和改革委员会发布前言
本标谁是对JC/T641—199装饰混说土砌块》进行的修订。本标摊与JC/T 641-1996相比，要变化如下：”-增减了引用标准;
—增补和修订！术语：
一取消了砌体装饰砌块分类和产品按外观质量分级；IC/T641--2008
一取消了砌体装饰砌块的 MU 1. 5,MU 2. 5、MU 3. 5、MTI 5 和 MU 7. 5 五个强度等级,增加了MU35和MUJ40两个强度等级；
一…调整规格风寸独尺寸充许端差，提高了相对含水率，抗标相等要求-新增下燥收缩率、软化系数，放射性等指标；-…增加了规范性附录\抗折强度试验方法\（地附录A)；-一增加了规范性附录“抗渗性试验方法”（见附录B）本标准由中国建筑材料联合会提出，本标雅山全国水泥制品标准化技术委员会归口。本标准鱼责起草单位：中国建筑材料科学研究总院、中国建筑砌块协会、昆山通海建材科技有限公司
本标滩参加起草单位：扬州利众建业机械有限公司，包头新例瑞图环保建材有限公司，四川绵竹太极机械有限公司、扬州大学、江苏省恒达建机械有限公司、北京金阳新建材有限公司、福建泉州鸿昌桃燃制造有限公司，景州市鸿益机械制造有限公司。木标淮主娶起草人：士武祥、杜建东、姚峰元、陈生明、张吉宫、曹蓓尺、于银龙、杨鼎宣、郭文智、陈小钢、樓志昌、仰水、翁跃进，
本标准委托中国建筑材料科学研究总院负贡解释，本标准所代替标准的历次版本发布情况为：JC/T 641: 1996.
JC/T641-2008
而高速喷砂或机械冲击逊块装面，使水泥砂浆脱落成露出一个个小坑的装饰砌块，3. 4
条纹砌块utel hlocR
通过特制模箱制成,或在具有一定强度的砌块表面用机械方式加工出横的、竖的或交双装饰线条的砌块。
磨光翻块groundfacehlock
经研磨加工使表面平整光浒并露出集料的装创砌块3.6
鼓形翻块slumpedblock
刚坡型好的谢块，在自重或适当垂直压力作用下产生变形，外形呈鼓胀状的装饰砚缺。3.7
moalding faceblock
模塑砌块
用带沟、槽、励、块、弧形和角形等特制模箱制成的装饰砌块。这些码块及其组合将构成不同的图案和外形。
露集料砌块aggregate-expasedblock表面裸露集料的装饰測块，
仿旧砌块
Hntigue bfock
将具有一定度的块，采用特定工艺加工制作，使耐块呈现缺棱掉角，类似天然不材，H建筑制品的装砌块。
4分类
4.1分类
按装饰效果分为彩色砌块、劈裂砌块、凿毛砌块、条纹砌块、磨光砌块、鼓形砌映、模塑砌块、感集料砌块、仿旧础块。
按用途分为砌体装饰砌块(代号M)和贴面装饰块（代号F。)。4.2等级
4.2.1御体装饰断块按抗压强度分为MU10、MU15、MU20MU25、MU30、MU35、MU40七个等级。
4.2.2装饰砌块按抗渗性分为普通型(P)和防水型(F)4.3规格
装饰砌块的基本尺寸见表1。
表 1 基本尺寸
宽虚B
高度H
现体装饰块M，
贴面装饰块F
注;其仙规格尺小可出供双方商定，4.4标记
390.290.19C
190,90
290,210,190,140.90
单位为毫米
产品按下列顺序进行标记：产品装饰效果名称、类型、规格尺寸（L×BXH）、强度等级、抗渗性、标准2
编号。
示例：
.JC/T 641—2008
a）规格尺」390mm×190mm×1901m、强度等级为MU10、防水型穿裂砌体装饰衙块的标记为：砸M390X19X190MU10JC/T641-2008l）规络尺寸390mmx240mm×50mm，普还塑凿毛贴面装饰询块的标记为：酱=块F.3×240X×50PJC/T6420G85一般规定
5.1材料
5.1.1水泥
应符会GB17E、GB/T 2C15 的规定。5. 1. 2 细集料
应符合GP/T 11681 的规定。
5.1.3粗集料
5.1.3.1碎石、卵石应符合GB/T14685的规定，5.1.3.2重矿应符合YBI20584的规定，5.1.4轻集料
应符合（GB/T17431的规定，
5.1.5色质集料
可采大然或人上的色质集料，免费标准下载网bzxz
5.1.6掺合料
粉煤灰应符合GB/T1596的规定，高炉矿渣粉应符介GB/T18046的规定。5.1.7外加剂
应符合GB8076和JC474的规定,
5.1.8颜料
成符合 JC/T 539 的规定。
5. 1. 9 水
应符合JGJ63的规定，
5.2装饰挪块采用分层布料.1.艺生产时，加1.后饰而层的最小厚度不宜小于10mm。5.3装饰硼块含有孔洞叫，表面经过一次加工后，外壁最薄处应不小于20mr1，最小肋厚应不小于25mm。
６　要求
6. 1 外观质量
外观质显应符合表2的规定。
6.2尺寸偏差
尺可允许偏差应符合表3 的规定6.3颜色、花纹
6.3.1单色装饰砌块的装饰面颠色应基一致，尤职显色差6.3.2双色或多色装饰砌块装饰面的颜色、花纹，应满足供需双力预先约定的要求。色质饱和度，混色程度等,应基本一致。
6.4强度等级
6.4.1体装饰确快的抗！卡照度应符合表4的规定。3
JC/T641—2008
弯曲，不大于/m
其很面
装饰面
其他面
表 2 外观质量
裂纹延伸的投影长度累计不超过长度尺寸的百分数/%条数，不多于/条
长度不超过边长的百分数/
校个数,个多丁/个
相邻两边长度不超过边长百分数/光角个数,不多于/个
长度不超过边长的白分数/%
梭角个数,不乡于/个
注：经两次饰面如工和有特殊装饰要求的装饰御块，不受此规定限制。表 尺寸允许偏差
长度、高度利宽度
注：经死次饰面1和有特殊装饰要求的装饰砌块，不受此规定限制表4
抗压强度
强度等级
平均值不小于
抗压强度
单位为老米
单位为兆响
单最小值不小于
6.4.2贴面装饰谢块强度以抗折鸡度表示，乎均值应不小于4.0MPa，单块最小值应不小丁3.2MPa6.5干燥收缩率
干燥收缩率应不大于 0. 045%。6. 6相对含水率
体装饰彻块相对舍水率应符合表5的规定。6.7抗渗性
装饰砌块的抗渗性应符个表6的规定4
使用地区
却对含水率不大于
表5相对含水率
注：1.相对含水率即装饰彻块含水率与吸水率之比：W=100Xap/wx
装饰弼映的相对含水率,单位为百分比%)；装饰衡块的含水率，单位为百分比(%)：装饰码块的吸水率，单位为百分比（%）。2. 使,1泄区的避度象件
一指年平均相对湿度大于75%的地区，据年平均相对湿度50%~75%的地区；指年平均相对湿度小于50%的地区。表 6抗渗性
普通型(P)
水面下降遮度
6.8抗冻性
抗冻性应符合表了的规定，
表7抗冻性
使用条件
热冬隧地区
夏热冬冷地区
滁冷地区
严淞地区
6.9软化系数
软化系数不应小于0.80。
6. 10放射性
抗冻措标
放射性应符合 GB 6566 的规定。7试验方法
质量损失率
JC/T6412008
单位为分比
单位为奈米
筋水（F）
单位为分比
强度损失率
7.1外观质量、尽寸偏差,抗压强度、于燥收缩率、相对含水率抗冻性、软化系数等试验按GB/T 4111进行。
7.2色泽、花纹
从批量中随机拥取装饰砌块，组成1m的装饰面，在白然光照下，距离样品1.5m处日测，察有无明显色差，将订货时商定样品与产品并列放置，观察颜色、花纹举异。7.3抗折强度
抗桁强度试验按本标准附录A巡行。5
JC/T 641 -2008
7.4抗渗性
抗渗性试验按本标准附录B进行，7.5放射性
放射性试验按GB6566进行，
8检验规则
检验分类
装饰砌块的检验分出！检验和型试检验，8.1.1 出厂检验
山厂检验项H，外观质量、尺寸偏差、强度等级和相对含水率，对防水型装砌块，还须检验抗渗性。
8.1.2型式检验
检验项目;第6章娶求中的全部项目。有下列情记之一者，必须进行型式检验：a）新产品的试制定型鉴定；
的）正嘴生产后,原材料、比及生产工艺改变时；）正常生产时，每半年至少进行次（放射性·-·年递行次)；d）产品停j主个月以上恢复生产时；e）出厂检验结果与上次型式检验有较大差异时，1）国家质量监督机构提出进行型式检验要求时。8.2组批规则
以用同-批原材斜、同一生产工艺生产的同一强度等级和花色品鸦的5 CO\块装饰彻块为一-批，不足5000块者办按一批计。
8.3抽样规则
8.3.1衔批随机抽取50快做尺寸遍差、外观质量、颜色和花纹检验。8.3.2从凡寸偏差和外观质量检验合格的装饰砌块中抽取如下数量进行其他项目检验：a）强度等级：5块；
b）十缩率:3块；
c）相对含水率,3块;
cl）抗冻性：10块：
e）抗渗性:3块；
软化系数：10块；
g）放射性：3块。
8.4判定规则
8.4.1若受检的50块装饰碑块中，外观质量和尺寸偏差不符合表2和表3规定的试件数量不超过7块时，则判该批装饰砚块尺寸偏差和外观质量合格。否则为不合格，8.4.2当受检装饰砌块的颜色、花纹符合6.3要求时，则判该批装饰块颜色和花纹合格，否则为不合格：
8.4.3当所有项尽的检验结果均符合本标准第6章各项要求时,则判该批装饰砌块合格：8.4.4产品的放射性超过CB6566规定时，应停止生产与销售。产品合格证、堆放和运输
装饰彻块应在」内养扩28大龄期后方可出厂，并应提供产出质量合格证书，内容包括：9.1
a）」名和商标；
ts）合格证编号、牛产和出厂日期；e）产品标记；
d）性能检验结果；
e）批量编号与装饰殉块数量（块）;f）检验部门与检验人员签疗盖章,JC/T6412008
9.2装饰砌块应按规格、花色、强度等级分批分别堆放，不得混杂。堆放期间，不得弄脏饰面，9.3彻块宜采用翌料布创装，装饰砌块在堆放、运输及砌筑时应有防雨措施。9.4装运时要靠紧挤实。用吊车托架运输时，应推扎牢固，避免碰撞擦伤装饰面。装饵时，严禁碰撞、扔摔;应轻码轻放，禁止翻斗车倾卸。JC/T 641-2008
A.1设备
附录A
【规范性附录】
抗折强度试验方法
A.1.1试验机：可采用抗折试验机、万能试验机或带有抗折试验架的压力试验机，试验机的示值相对识差应不大于1%，其量程选择应能使试件的预期破坏荷载落在满量程的20%～80%。A.1.2支座及加压棒：支座的两个支承棒和加压棒的直径为35mm~40mm，材料为钢质：长度2.0mm.
A. 1. 3钢直尺:分度值 1 mm
A.1.4游标卡尺：(0～125)mm精度g.02mm。切割机、磨光机、水平房
A.2试件
试件数量为5块
A.3试验步
A.3.1对叫凸不的饰面，须在高度方向加荷的中间处切磨出一条宽度大于40mm的平面，要求切磨出的平面与背面平衍。切后的厚度为试件原度。装饰面为平面时不作处理。A.3.2将试件放置在试验机的支承座上。支承点距端部的距离为30mm。以每秒3oN的速度加荷至试件折断（见图A1)，记录破坏何载图A
A. 4 结果计算
抗折强度按式(A.)诈算,精确至 C.1MPa,R
武中：
R折一抗折强度,单位为兆帕(MFa)：P
破坏荷载，单位为牛(N)；
两支承点间的距离，单位为毫米（mm）；1=L一30(L为试件长度）；试件高度，单位为毫米(mm)，
一试件宽度，单位为毫米（mm）；A.1
试验结果以5个试抗折强度的算术平均值和单块最小值表示。.IC/T 641-2008
JC/T641:2008
B.1设备
B.1.1抗装置见图B.1。
B. 1.2混凝土取样器,钻头内径 100 mm。B.1.3水池或水箱。
200ram
附录B
（规范性附录）
抗渗性试验方法
水平校
B.2试件
3个直径为100 mm的圆柱体试件。B.3试验
B. 3. 1 试件加工
）在3个不同装饰块的装饰面上，采用直径为10cmm的金刚石钻头直接取样。JC/641—2008
b）将试件没人（20士5)C的水巾，水面应高出试件_20nm以上。2h后将试件从水中取出，放在饭丝网架上滴水1mi，再用干的湿布拭去表面的水。B.3.2试验步骤
a）试验应态标准试验环境下进行，即空气温度（20士2)℃，相对湿度（50土1.0）%。b）将试件表面消理干净后，在其侧面涂一层密封材料（如黄油），随即旋人或在其他加压装置上将试件压人试件套巾，再与抗渗装置连接起来，使周边不禄水。c）在30s内往玻璃简内加，使水面高出试件上表面200mmd）自加水时算起27h后测量玻璃筒内水面下降的高度。B.4结果评定
按3个试件上玻璃筒内水面下降的最大高度来评定11
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
