【建筑材料行业标准(JC)】 玻璃纤维增强水泥波瓦及其脊瓦

ICS91.100.40
备案号：24219—2008
中华人民共和国建材行业标准
JC/T567—2008
代替JC/T567---1994
玻璃纤维增强水泥波瓦及其脊瓦Glassfiber reinforced cement corrugated sheet and ridge tile2008-06-16发布
2008-12-01实施
中华人民共和国国家发展和改革委员会发布前言

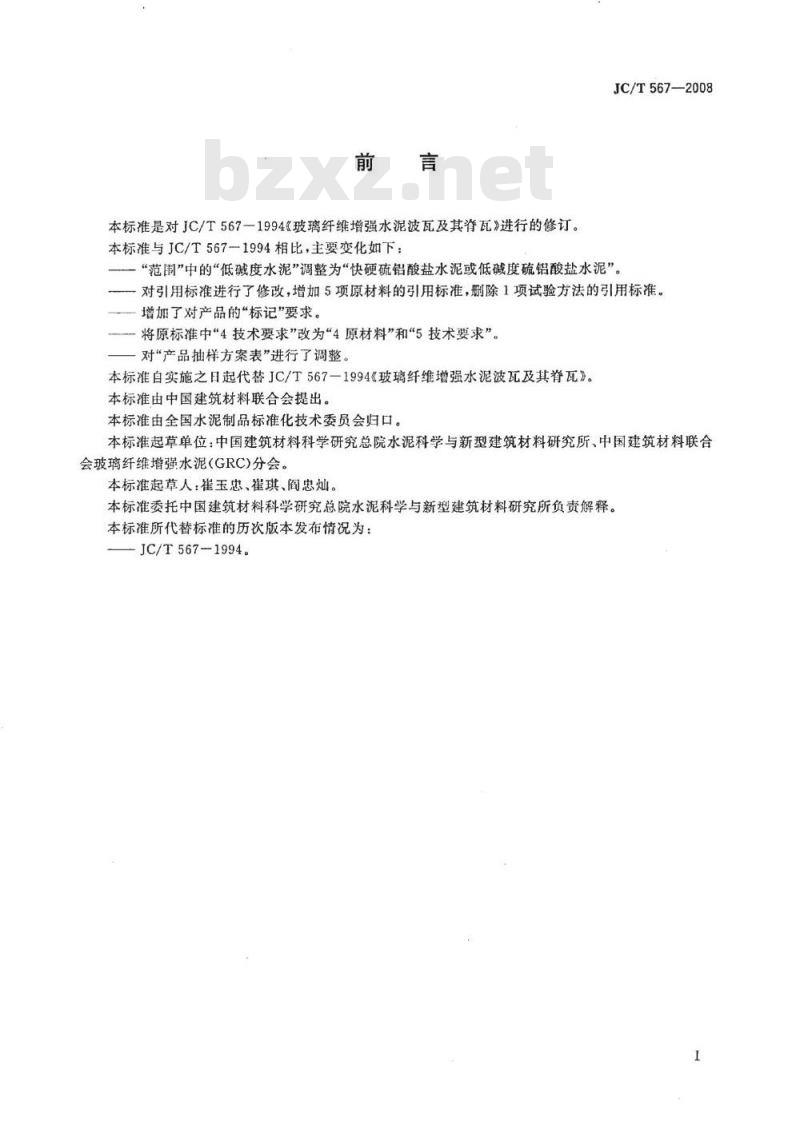

本标准是对JC/T567一1994《玻璃纤维增强水泥波瓦及其脊瓦》进行的修订。本标准与JC/T567一1994相比，主要变化如下：JC/T567-2008
“范围”中的“低碱度水泥”调整为“快硬硫铝酸盐水泥或低碱度硫铝酸盐水泥”。对引用标准进行了修改，增加5项原材料的引用标准，删除1项试验方法的引用标准。增加了对产品的“标记”要求。将原标准中“4技术要求”改为“4原材料”和“5技术要求”。对“产品抽样方案表”进行了调整。本标准自实施之日起代替JC/T567一1994《玻璃纤维增强水泥波瓦及其脊瓦》。本标准由中国建筑材料联合会提出。本标准由全国水泥制品标准化技术委员会归口。本标准起草单位：中国建筑材料科学研究总院水泥科学与新型建筑材料研究所、中国建筑材料联合会玻璃纤维增强水泥(GRC)分会。本标准起草人：崔玉忠、崔琪、阎忠灿。本标准委托中国建筑材料科学研究总院水泥科学与新型建筑材料研究所负责解释。本标准所代替标准的历次版本发布情况为：—JC/T567-1994。此内容来自标准下载网

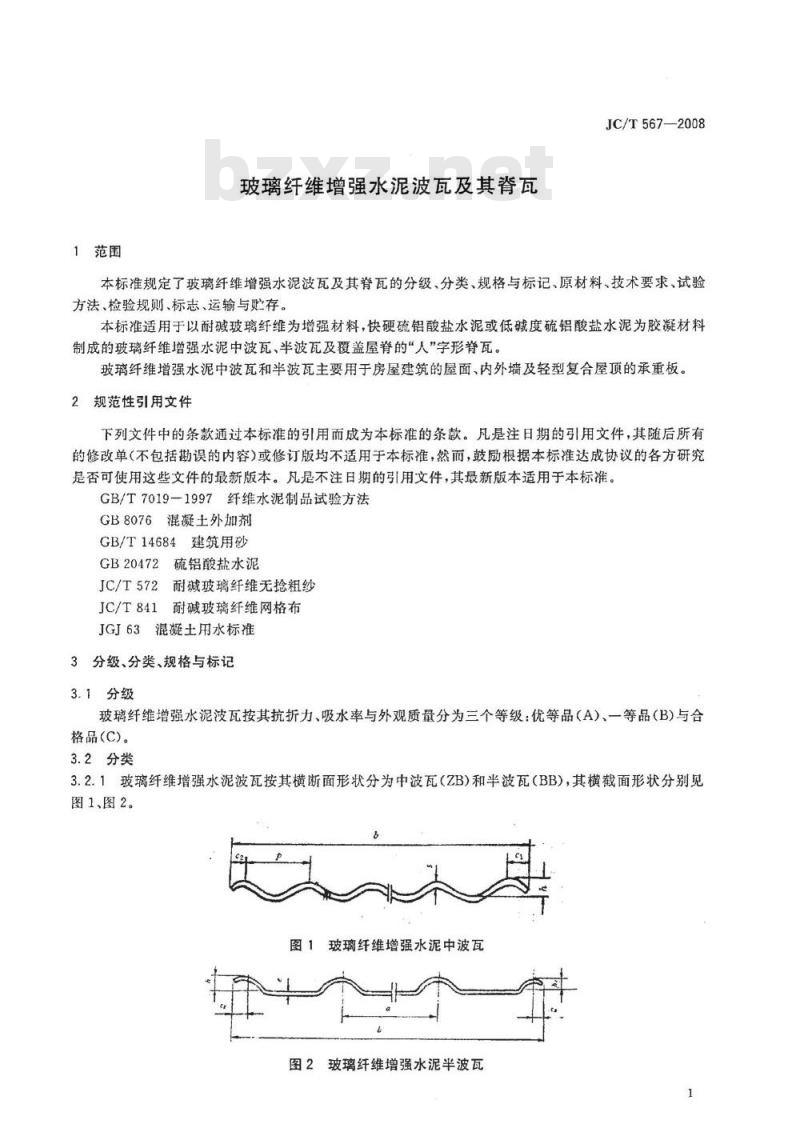

1范围
玻璃纤维增强水泥波瓦及其脊瓦JC/T567—2008
本标准规定了玻璃纤维增强水泥波瓦及其脊瓦的分级、分类、规格与标记、原材料、技术要求、试验方法、检验规则、标志、运输与贮存。本标准适用于以耐碱玻璃纤维为增强材料，快硬硫铝酸盐水泥或低碱度硫铝酸盐水泥为胶凝材料制成的玻璃纤维增强水泥中波瓦，半波瓦及覆盖屋脊的“人”字形脊瓦。玻璃纤维增强水泥中波瓦和半波瓦主要用于房屋建筑的屋面、内外墙及轻型复合屋顶的承重板。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7019—1997纤维水泥制品试验方法GB8076混凝土外加剂
GB/T14684建筑用砂
GB20472硫铝酸盐水泥
JC/T572耐碱玻璃纤维无抢粗纱
JC/T841耐碱玻璃纤维网格布
JGJ63混凝土用水标准
3分级、分类、规格与标记
3.1分级
玻璃纤维增强水泥波瓦按其抗折力、吸水率与外观质量分为三个等级：优等品（A）、一等品（B)与合格品(C)。
3.2分类
3.2.1玻璃纤维增强水泥波瓦按其横断面形状分为中波瓦（ZB)和半波瓦（BB)，其横截面形状分别见图1、图2。
图1玻璃纤维增强水泥中波瓦
图2理
玻璃纤维增强水泥半波瓦
JC/T567-2008

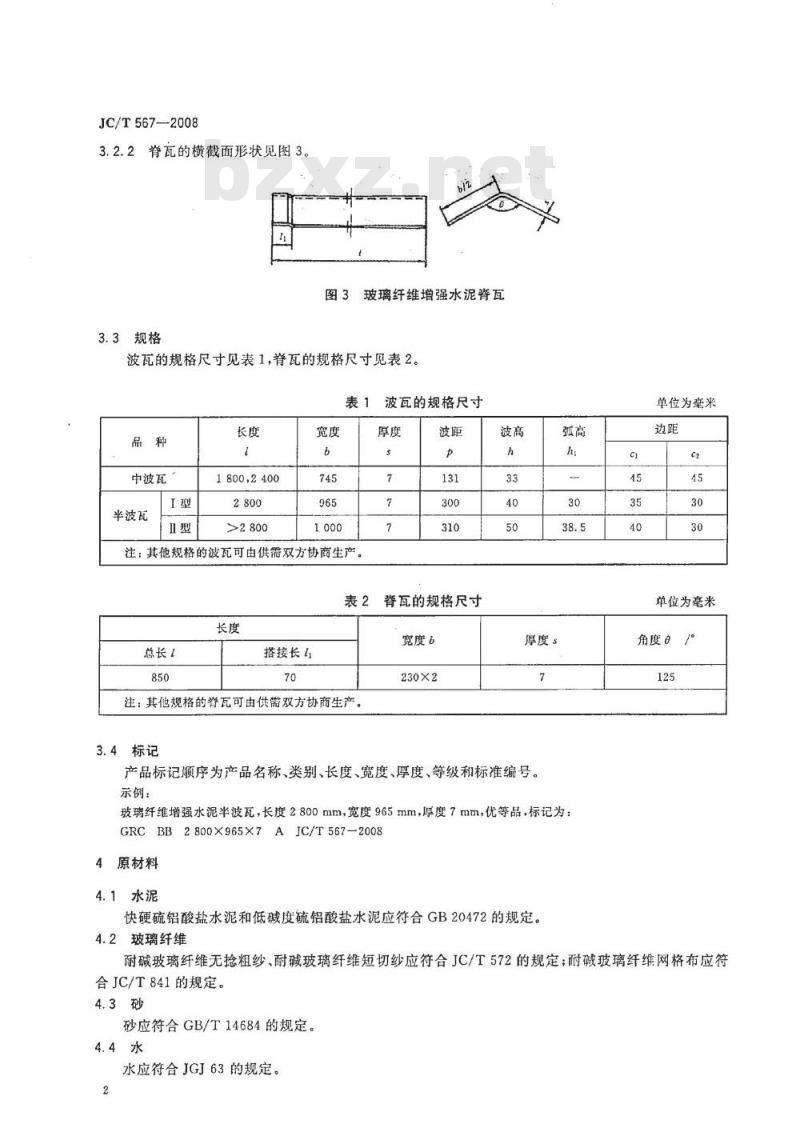

3.2.2脊瓦的横截面形状见图3。3.3规格
图3玻璃纤维增强水泥脊瓦
波瓦的规格尺寸见表1，脊瓦的规格尺寸见表2。表1
中波瓦
半波瓦
1800,2400
注：其他规格的波瓦可由供需双方协商生产。波瓦的规格尺寸
脊瓦的规格尺寸
总长1
搭接长1
注：其他规格的脊瓦可由供需双方协商生产。3.4标记
宽度6
230×2
厚度：
产品标记顺序为产品名称、类别、长度、宽度、厚度、等级和标准编号。示例：
玻璃纤维增强水泥半波瓦，长度2800mm，宽度965mm，厚度7mm，优等品，标记为：GRCBB2800X965X7AJC/T567—20084原材料
4.1水泥
快硬硫铝酸盐水泥和低碱度硫铝酸盐水泥应符合GB20472的规定。4.2玻璃纤维
单位为毫米
单位为毫米
角度°
耐碱玻璃纤维无抢粗纱、耐碱玻璃纤维短切纱应符合JC/T572的规定；耐碱玻璃纤维网格布应符合JC/T841的规定。
砂应符合GB/T14684的规定。
水应符合JGJ63的规定。

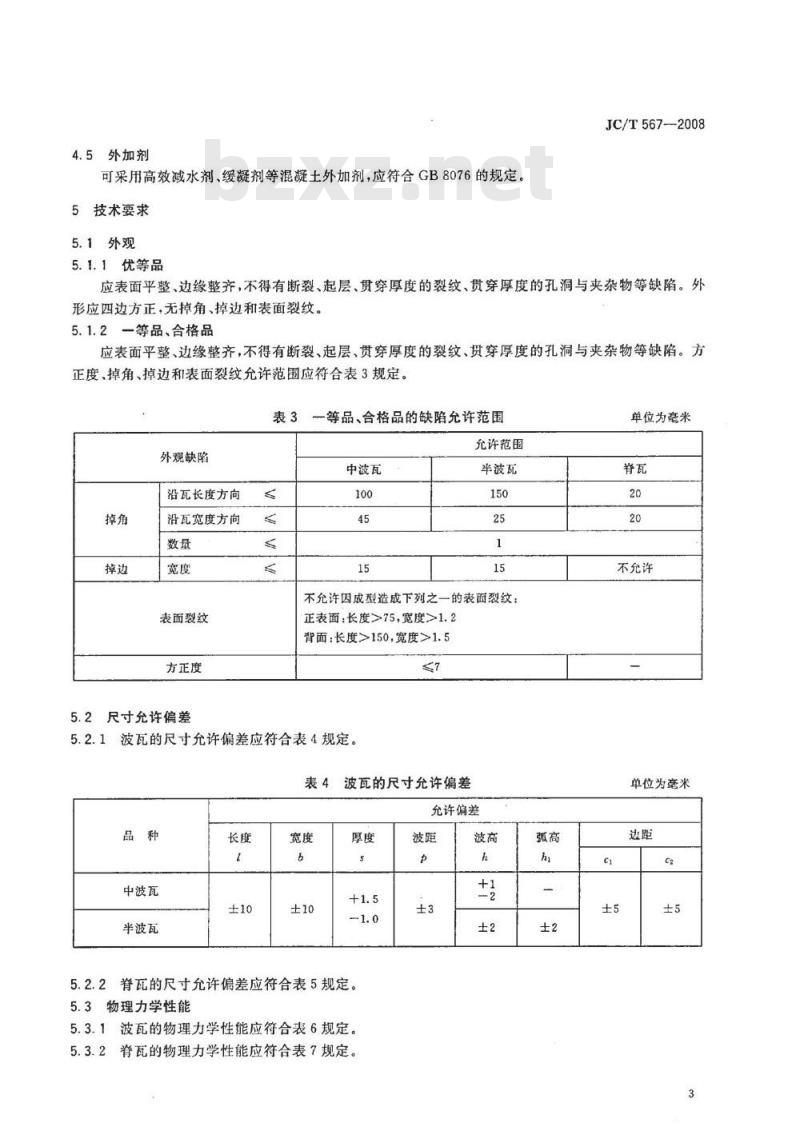

4.5外加剂
可采用高效减水剂、缓凝剂等混凝土外加剂，应符合GB8076的规定。5技术要求
5.1外观
5.1.1优等品
JC/T567—2008
应表面平整、边缘整齐，不得有断裂、起层、贯穿厚度的裂纹、贯穿厚度的孔洞与夹杂物等缺陷。外形应四边方正，无掉角、掉边和表面裂纹。5.1.2一等品、合格品
应表面平整、边缘整齐，不得有断裂、起层、贯穿厚度的裂纹、贯穿厚度的孔洞与夹杂物等缺陷。方正度、掉角、掉边和表面裂纹允许范围应符合表3规定。表3一等品、合格品的缺陷允许范围外观缺陷
沿瓦长度方向
沿瓦宽度方向
表面裂纹
方正度
5.2尺寸允许偏差
中波瓦
允许范围
半波瓦
不允许因成型造成下列之一的表面裂纹：正表面：长度>75，宽度>1.2
背面：长度>150，宽度>1.5
5.2.1波瓦的尺寸允许偏差应符合表4规定。表4波瓦的尺寸允许偏差
允许偏差
中波瓦
半波瓦
5.2.2脊瓦的尺寸允许偏差应符合表5规定。5.3物理力学性能
5.3.1波瓦的物理力学性能应符合表6规定。5.3.2脊瓦的物理力学性能应符合表7规定。波距
单位为毫米
不允许
单位为旁米
JC/T567—2008
总长1
检验项目
抗折力
横向/(N/m）
纵向/N
吸水率/%
抗冻性
不透水性
抗冲击性
检验项目
破坏荷载/N
抗冻性
试验方法
6.1外观与尺寸偏差
搭接长1
优等品
表5脊瓦的尺寸允许偏差
宽度6
波瓦的物理力学性能
厚度。
指标要求
中波瓦
一等品
合格品
优等品
经25次冻融循环后，不得有起层等被坏现象半波瓦
一等品
24h后，瓦体背面允许出现涡斑，但不允许出现水滴被击处不得出现龟裂、剥落、贯通孔及裂纹表7脊瓦的物理力学性能
指标要求
经25次冻融循环后，不得有起层等破坏现象按GB/T7019-1997规定进行。
6.2物理力学性能
6.2.1波瓦抗折力
6.2.1.1中波瓦的横向抗折力和纵向抗折力按GB/T7019-1997规定进行。单位为旁米
角度6/°
合格品
6.2.1.2半波瓦的横向抗折力按GB/T7019一1997规定进行；纵向抗折力检验的试件从做完横向抗折力的瓦上截取，从瓦端部沿瓦长度方向截取700mm作为试件的宽度，半波瓦的宽度即为试件的长度，加载示意图见图4。
刚性平板；
毛布（厚度10mm）；
4半波瓦试样。
6.2.2脊瓦破坏荷载
图4半波瓦纵向抗折加载方式
按GB/T7019—1997规定进行。
6.2.3吸水率、抗冻性、不透水性、抗冲击性按GB/T7019—1997规定进行。
7检验规则
7.1检验类型
产品检验分为出厂检验和型式检验。7.1.1出厂检验
JC/T567-2008
波瓦的检验项目包括5.1和5.2中的全部规定以及抗折力、吸水率与抗冻性；脊瓦的检验项目包括5.1和5.2中的全部规定以及破坏荷载。7.1.2型式检验
型式检验项目包括第5章中规定的所有项目。有下列情况之一时，应进行型式检验：a）新产品试制定型鉴定；
b）原材料、配合比、工艺有较大改变时；c）正常生产每年一次；
d）出厂检验结果与上一次型式检验结果有较大差异时；e）停产6个月，再恢复生产时；f）国家或地方质监机构提出检验要求时。7.2批量
每个批次波瓦或脊瓦应为同一品种、同一等级、同一规格的产品，每个批次波瓦或脊瓦的数量按表8规定。少于最低数量时，仍按一个批量计。表8每个批次波瓦或脊瓦的数量规定品种
中波瓦或半波瓦
每个批次的数量范围
501~3200
151~500
单位为张
JC/T567—2008
7.3抽样
外观和尺寸偏差、抗折力：从每个受检批次中抽取样品（每垛瓦最上部5张与底部5张除外），样品数量列于表9第2栏和第7栏。
吸水率，抗冻性、不透水性、抗冲击性：在同一批产品中任意抽取2张样晶，按GB/T7019一1997规定分别从2张样品上切割试件。
表9产品抽样方案
≤150
151~280
281~500
501~1200
1201~3200
品质检验
第一样本
判定数
二次抽样
“第一十第二”样本
不合格
判定数
注：第二样本数量与第一样本数量相等。7.4判定
判定数
不适用
不合格
判定数
不适用
变量检验
可接收
单一抽样
式中，
可验收极限；
标准低限；
可接收系数；
样品最大值与
最小值之差
外观与尺寸偏差：按品质检验程序（表5第2~6栏）进行。当不合格品数量未超过表5第3栏中的Ac,或第5栏中的Ac2时，则判该受检批产品合格若不合格品数量等于或大于表5第4栏中的Rei或第6栏中的Re2时，则判该受检批产品不合格；若第一样本中的不合格品数量超过Ac但小于Re时，则应抽取第二样本样品，当不合格品数量等于Ac2时判该受检批产品合格，当不合格品数量大于或等于Re,时判该受检批产品不合格。批量拒收后可进行逐张检查处理。抗折力：按变量检验程序（表5第7～9栏)进行。若样品的平均值大于或等于可验收极限，即X≥AL，则判该受检批产品合格；若又在瓦正面第2或第3个波（脊瓦在外表面）上，用不掉色的色标明产品标记、生产日期、生产单位名称等。
8.2出厂证明书
产品出厂应提交出厂证明书，其内容包括：a）证明书编号：
b）生产单位名称、商标等；
c）产品标记、数量与生产日期等；d）产品性能出厂检验结果；
e）生产单位质检部门签章。
JC/T5672008
8.3包装
根据需要，产品可包装或散装。包装时可采用集中箱、夹具或捆扎，应方便搬运；散装时应保证瓦底部平坦稳固。
8.4运输
可用各种工具运输，应对产品进行固定，产品底部保持平坦，减少振动，防止碰撞，装卸、搬运时，严禁抛掷。
8.5贮存
贮存场地应坚固、平坦，不同品种、不同等级、不同规格的波瓦应两张花弧或“井”字分别堆放，垛高不应超过1.8m。脊瓦可侧立或平垛堆放。中华人民共和国
建材行业标准
玻璃纤维增强水泥波瓦及其脊瓦JC/T567—2008
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权所有不得翻印
开本880×12301/16印张0.75字数19千字2008年11月第一版 2008年11月第一次印刷印数1--200
书号：1580227·217
编号：0570
网址：standardenjc.com
电话：(010)51164708
地址：北京朝阳区管庄东里建材大院北楼邮编：100024本标准如出现印装质量问题，由发行部负责调换。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
