【建筑材料行业标准(JC)】 无声破碎剂

ICS 91. 100. 10
备案号：24214—2008
中华人民共和国建材行业标准
JC506—2008
代替JC506—1992
无声破碎剂
Soundless cracking agent
2008-06-16发布
2008-12-01实施

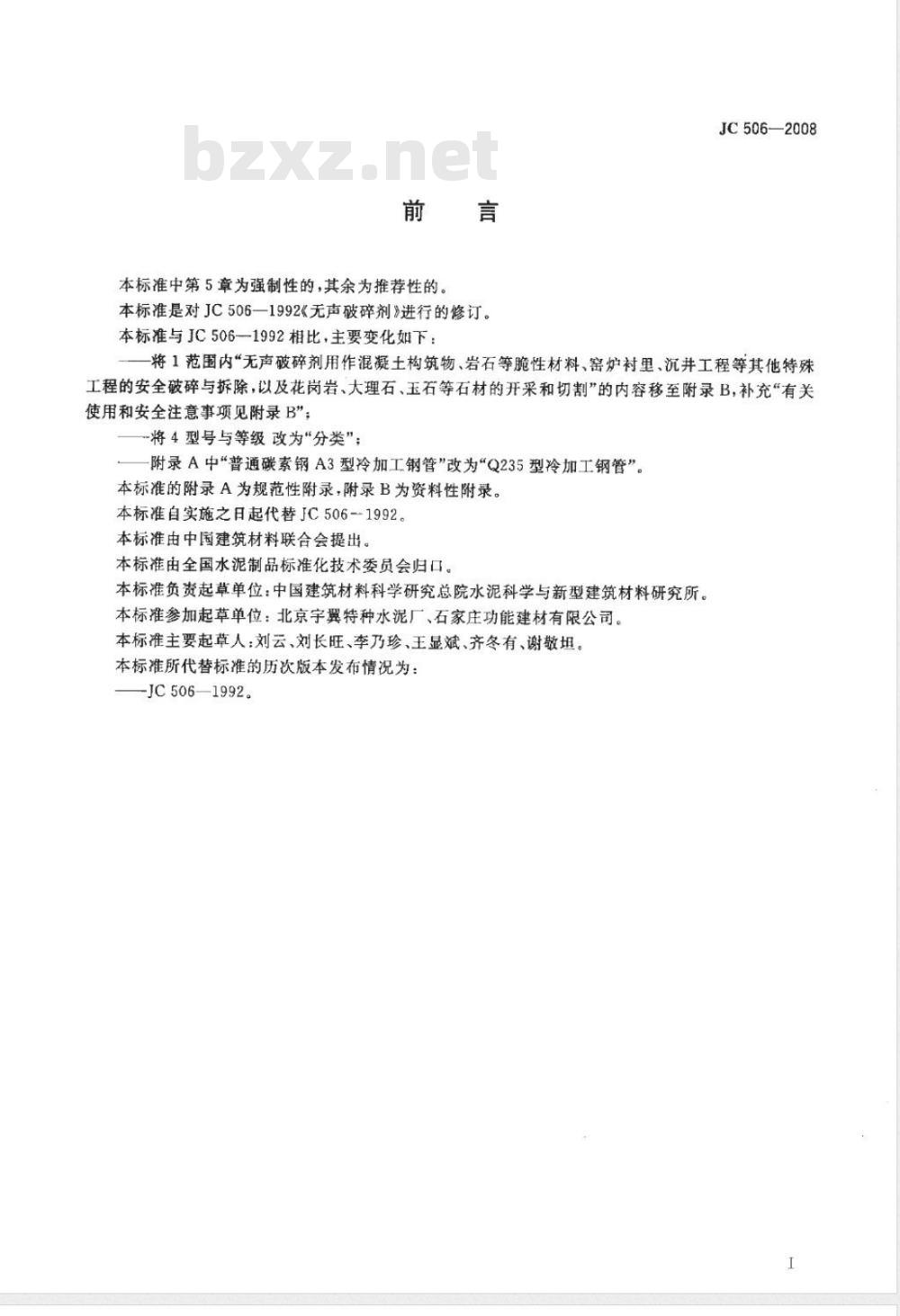

中华人民共和国国家发展和改革委员会发布前言bZxz.net
本标准中第5章为强制性的，其余为推荐性的。本标准是对JC506—1992《无声破碎剂》进行的修订。本标准与JC506-1992相比，主要变化如下：JC506—2008
将1范围内“无声破碎剂用作混凝土构筑物、岩石等脆性材料、窑炉衬里、沉井工程等其他特殊工程的安全破碎与拆除，以及花岗岩、大理石、玉石等石材的开采和切割”的内容移至附录B，补充“有关使用和安全注意事项见附录B”；-将4型号与等级改为“分类\；一附录A中“普通碳素钢A3型冷加工钢管\改为“Q235型冷加工钢管”。本标准的附录A为规范性附录，附录B为资料性附录。本标准自实施之日起代替JC506-1992。本标准由中国建筑材料联合会提出。本标准由全国水泥制品标准化技术委员会归口。本标准负资起草单位：中国建筑材料科学研究总院水泥科学与新型建筑材料研究所。本标准参加起草单位：北京宇翼特种水泥厂、石家庄功能建材有限公司。本标准主要起草人：刘云、刘长旺、李乃珍、王显斌、齐冬有、谢敬坦。本标准所代替标准的历次版本发布情况为：-JC506—1992。

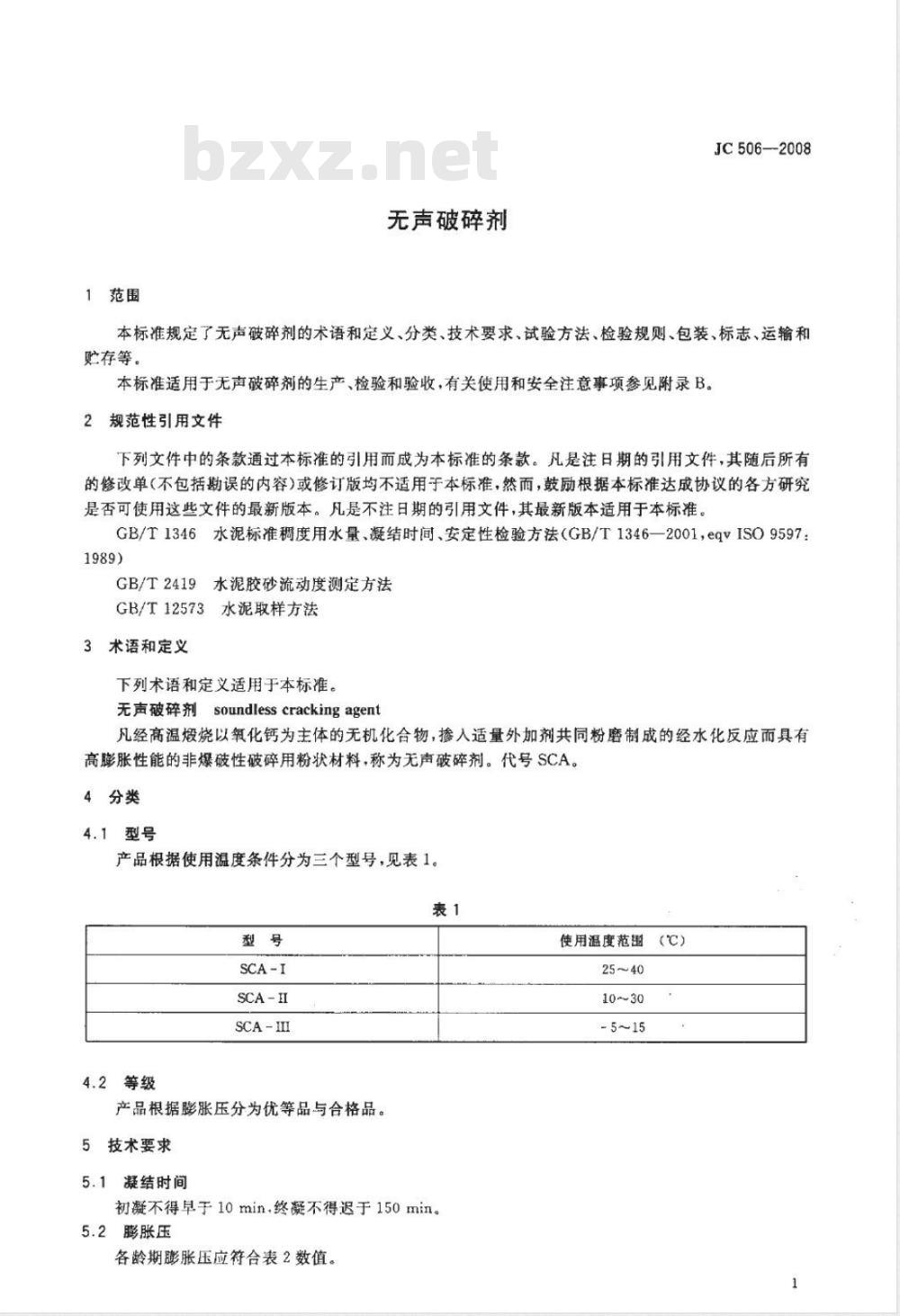

1范围
无声破碎剂
JC506-2008
本标准规定了无声破碎剂的术语和定义、分类、技术要求、试验方法、检验规则、包装、标志、运输和贮存等。
本标准适用于无声破碎剂的生产、检验和验收，有关使用和安全注意事项参见附录B。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法（GB/T1346—2001，eqVISO9597:1989)
GB/T2419水泥胶砂流动度测定方法GB/T12573水泥取样方法
3术语和定义
下列术语和定义适用于本标准。无声破碎剂soundlesscrackingagent凡经高温熳烧以氧化钙为主体的无机化合物，掺人适量外加剂共同粉磨制成的经水化反应而具有高膨胀性能的非爆破性破碎用粉状材料，称为无声破碎剂。代号SCA。4分类
4.1型号
产品根据使用温度条件分为三个型号，见表1。表1
SCA-II
SCA-II
4.2等级
产品根据膨胀压分为优等品与合格品。5技术要求
5.1凝结时间
初凝不得早于10min，终凝不得迟于150min。5.2膨胀压
各龄期膨胀压应符合表2数值。
使用温度范围（℃）
JC506—-2008
SCA-I1
SCA-II
6试验方法
试验温度(℃)
按本标准附录A进行。
7检验规则
7.1检验分类
7.1.1出厂检验

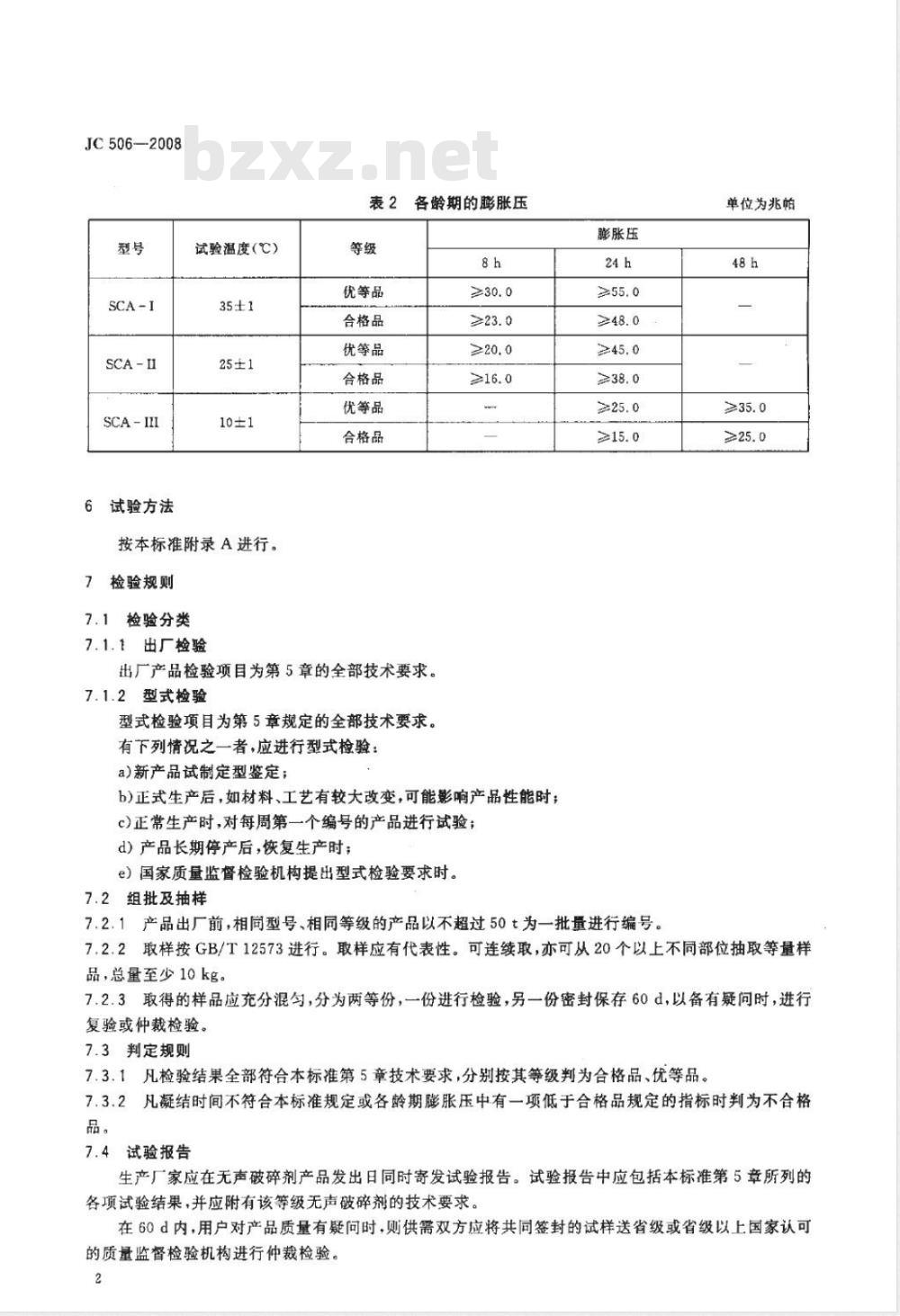

表2各龄期的膨胀压
优等品
合格品
优等品
合格品
优等品
合格品
出厂产品检验项目为第5章的全部技术要求。7.1.2型式检验
型式检验项目为第5章规定的全部技术要求。有下列情况之一者，应进行型式检验：a)新产品试制定型鉴定；
b)正式生产后，如材料、工艺有较大改变，可能影响产品性能时；c)正常生产时，对每周第一个编号的产品进行试验，d）产品长期停产后，恢复生产时；e）国家质量监督检验机构提出型式检验要求时。7.2组批及抽样
膨胀压
7.2.1产品出厂前，相同型号、相同等级的产品以不超过50t为一批量进行编号。单位为兆帕
7.2.2取样按GB/T12573进行。取样应有代表性。可连续取，亦可从20个以上不同部位抽取等量样品，总量至少10kg。
7.2.3取得的样品应充分混匀，分为两等份，一份进行检验，另一份密封保存60d，以备有疑问时，进行复验或仲裁检验。
7.3判定规则
7.3.1凡检验结果全部符合本标准第5章技术要求，分别按其等级判为合格品、优等品。7.3.2凡凝结时间不符合本标准规定或各龄期膨胀压中有一项低于合格品规定的指标时判为不合格品。
7.4试验报告
生产厂家应在无声破碎剂产品发出日同时寄发试验报告。试验报告中应包括本标准第5章所列的各项试验结果，并应附有该等级无声破碎剂的技术要求。在60d内，用户对产品质量有疑问时，则供需双方应将共同签封的试样送省级或省级以上国家认可的质量监督检验机构进行仲裁检验。2

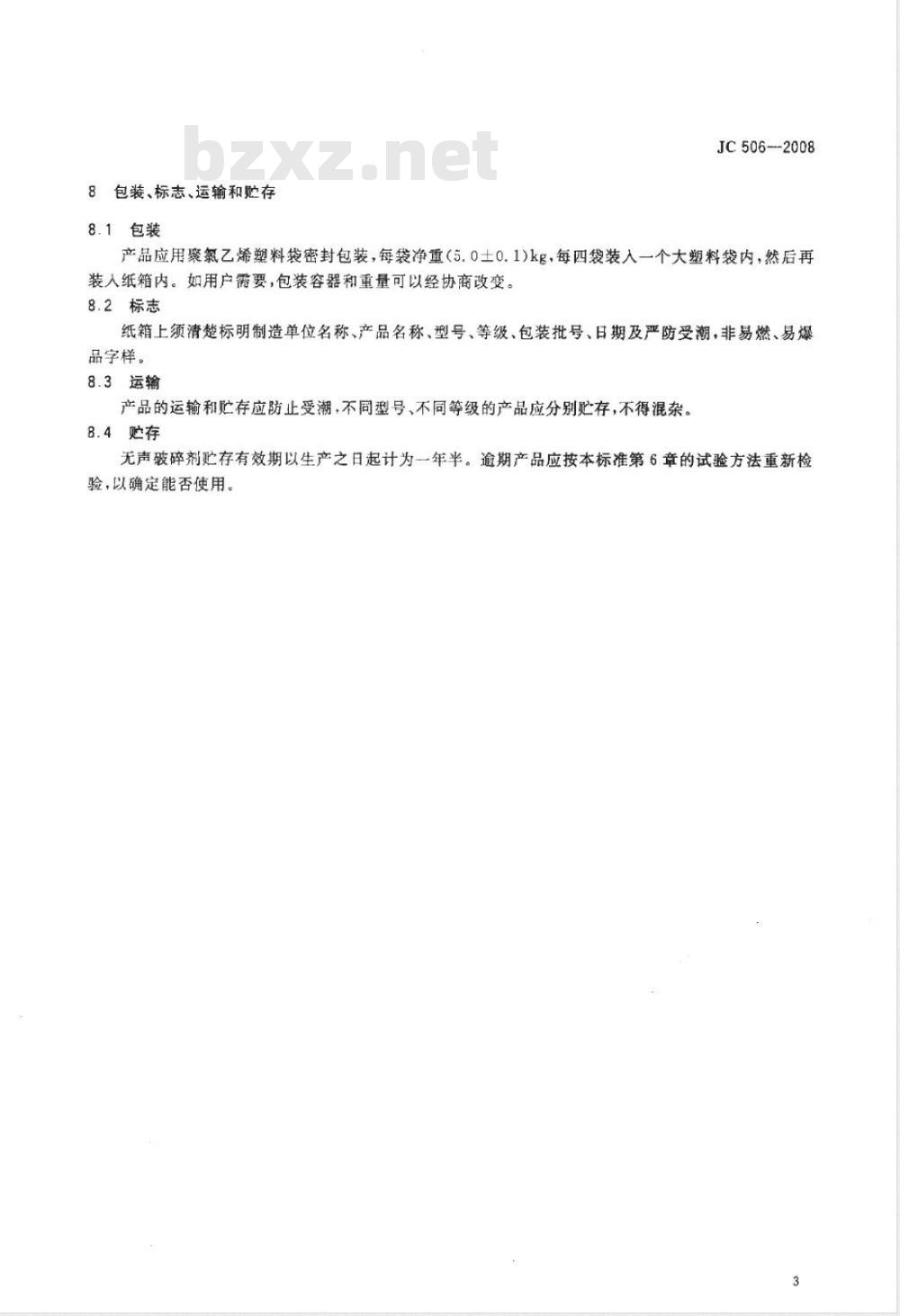

8包装、标志、运输和贮存
8.1包装
JC506--2008
产品应用聚氯乙烯塑料袋密封包装，每袋净重（5.0士0.1)kg，每四袋装入一个大塑料袋内，然后再装人纸箱内。如用户需要，包装容器和重量可以经协商改变。8.2标志
纸箱上须清楚标明制造单位名称、产品名称、型号、等级、包装批号、日期及严防受潮，非易燃、易爆品字样。
8.3运输
产品的运输和贮存应防止受潮，不同型号、不同等级的产品应分别贮存，不得混杂。8.4贮存
无声破碎剂贮存有效期以生产之日起计为一年半。逾期产品应按本标准第6章的试验方法重新检验，以确定能否使用。
JC506—2008
A.1范围
附录A
（规范性附录】
无声破碎剂凝结时间与膨胀压的试验方法本附录适用于无声破碎剂凝结时间与膨胀压的试验。A.2仪器设备
A.2.1净浆标准稠度与凝结时间测定仪符合GB/T1346规定。
A.2.2跳桌、试模及附件
符合GB/T2419的规定。
A.2.3电阻应变仪
采用应变测量范围(0~15000)μe的静态电阻应变仪。A.2.4钢管
采用Q235型冷加工钢管，内径40mm，壁厚4mm，长500mm，钢管一端用4mm厚钢板焊接封闭。
A.2.5测试水槽
采用有温控装置的钢质测试水槽，规格尺寸为500mm×500mm×620mm；SCA-Ⅱ型膨胀压的测试可在冰箱内进行，测试水槽为铁质水箱，规格尺寸为300mm×400mm×600mm。A.2.6游标卡尺
量程300mm，分度值不大于0.02mm。A.3试样
A.3.1无声破碎剂试样应充分拌匀，通过0.9mm方孔筛。A.3.2电阻应变片规格3mmX5mm，电阻值（120.0士0.2)Q。A.3.3试验用水必须是自来水。
A.4试验条件
A.4.1试验室温度为(20±2)℃，相对湿度大于50%。试样、拌合水及试模等温度应与室温相同。A.4.2试验室养护箱温度应符合GB/T1346的规定。A.4.3测试水槽控制温度为：SCA-I型(35±1)℃;SCA-II型(25±1)℃;SCA-III型(10±1)℃。A.5稠度用水量的测定
称取400g试样，倒入搅拌锅内，将锅放在搅拌机锅座上，放下搅拌翅，开动机器3s后，徐徐加人拌合水，自开机时算起1min停机。刮下粘在叶片上的净浆，立即将净浆一次装人置跳桌上的试模内，用小刀插捣密实，刮去多余浆体，立即向上提起试模，连续振动10次，在对角方向用游标卡尺测量浆体的扩散尺寸，取其平均值。试样浆体的扩散度为170mm～190mm的需水量为稠度用水量。A.6凝结时间
把按稠度用水量拌制的试样浆体装人试模内，然后按GB/T1346规定的方法测定凝结时间。试针4
沉人浆体的测定次数，改为临近初凝和终凝时为1min测定一次。A.7膨胀压
A.7.1贴电阻片
用502胶水将电阻应变片贴在钢管上相应部位，贴片位置见图A1。水面
电阻片
A.7.2接线
将电阻应变片的引出端，通过双股导线与应变仪器连接起来。A.7.3成型
JC506—2008
单位为毫米
将已贴片的钢管装入150mm×600mm塑料袋中然后放人水槽中，校正电阻应变仪。准确称取1000g试样，按照稠度用水量加水，立即置于搅拌机内拌合1min，然后灌入钢管中，用钢棍插捣密实。测量龄期按不同型号的龄期要求进行。由静态电阻应变仪读取钢管的圆周方向应变量6。。A.7.4计算
A.7.4.1计算
膨胀压按式(A.1)计算：
PEs· (K2-1)[e/(2-v)]
式中：
膨胀压，单位为兆帕（MPa)；
Es-—钢管的弹性系数，为2.060×10°MPa;K-
钢管的系数，为Ya/（Ye-
米，mm);
钢管的圆周方向应变量；
一泊桑比，为0.3。
钢管的外径，单位为毫米，mm；F(A.1)
钢管的内径，单位为毫
JC.506--2008
计算结果精确到0.1MPa。
附录B
(资料性附录）
使用和安全注意事项
JC506—2008
无声破碎剂用作混凝土构筑物、岩石等脆性材料、窑炉衬里、沉井工程等其他特殊工程的安全破碎与拆除，以及花岗岩、大理石、玉石等石材的开采和切割。B.1
无声破碎剂的使用温度在10℃以上时，施工后一般不需加覆盖物（雨天除外）。若产生裂纹可用水浇缝，以加快其膨胀作用。
无声破碎剂的使用温度在10℃以下时，施工后须用覆盖保温，或通人蒸汽进行养护。B.3
当无声破碎剂在负温条件下使用时，施工中可加入1%～2%抗冻剂（抗冻剂的掺量应通过试配进行确定），或用40℃～60℃热水进行搅拌。亦可采用一种耗电少、破碎效果显著的电热法加温，即在每个孔中放置一根0.5mm电热丝和一根塑料电线，将它们串联或并联后接在220V可调变压器上，将电压降至50V～100V，利用低压大电流不断加热，以保持无声破碎剂浆体在40℃～50℃下进行水化。B.4
无声破碎剂施工时需裁防护眼镜，填充后2h～3h内，勿靠近孔口直视，以防偶尔发生喷出现象时伤害眼睛。
无声破碎剂对皮肤有轻度腐蚀性，施工时需戴乳胶防护手套，若溅到皮肤上应立即用水冲洗干净。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
