【国家标准(GB)】 灯的国际编码系统(ILCOS)

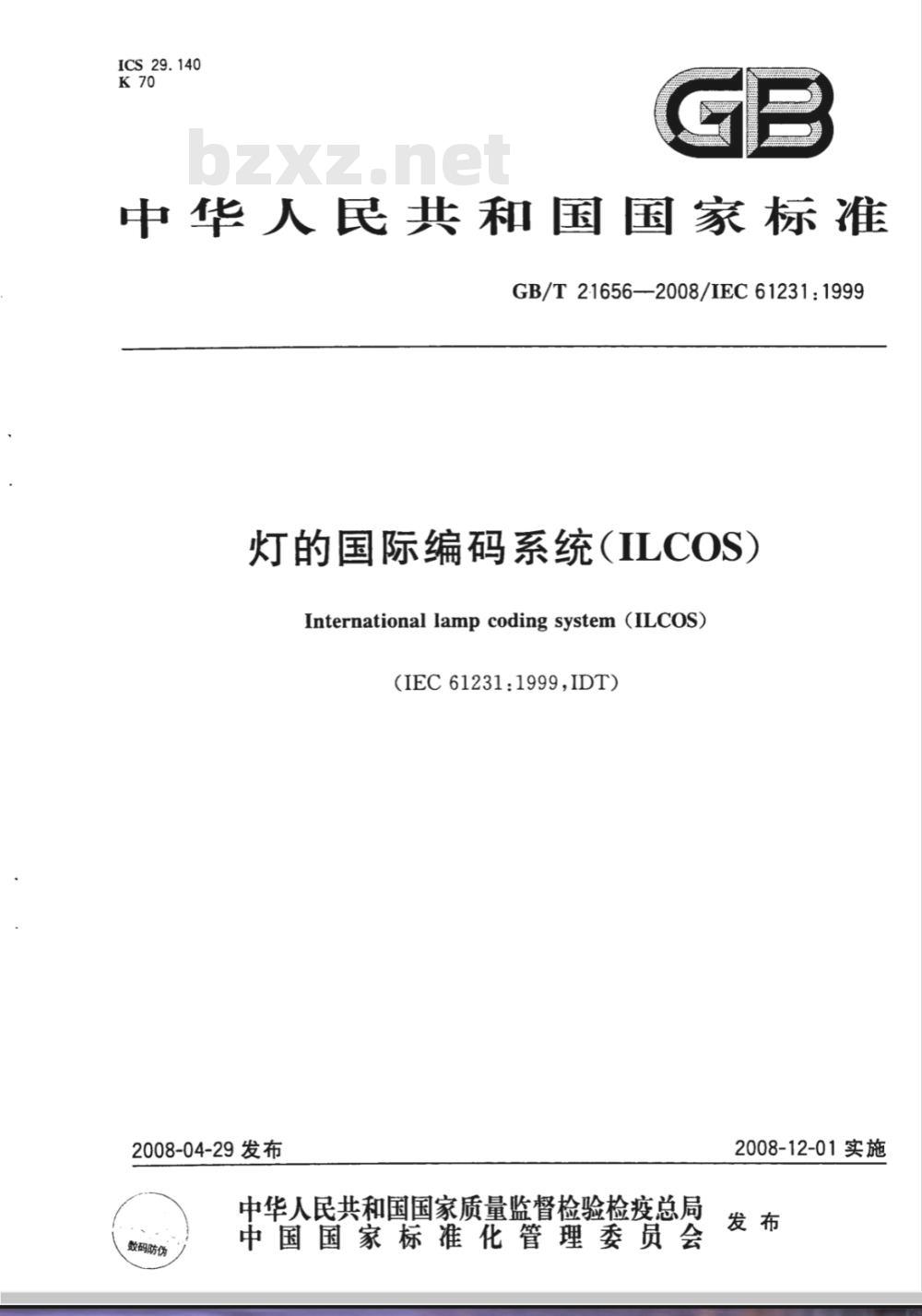

ICS29.140
中华人民共和国国家标准
GB/T21656-2008/IEC61231:1999灯的国际编码系统（ILCOS）
International lamp coding system (ILCOS)（IEC61231:1999,IDT）
2008-04-29发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2008-12-01实施

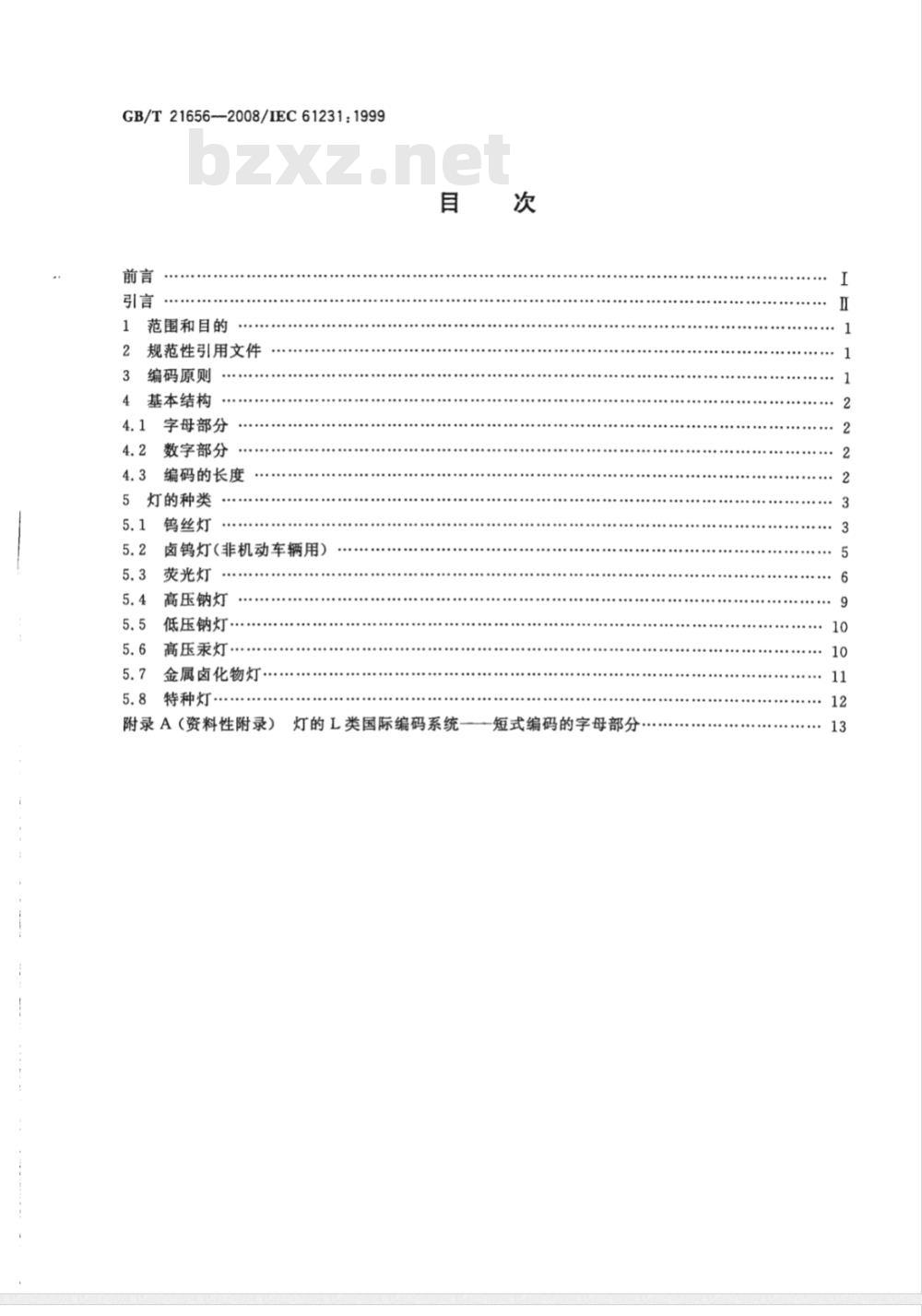

GB/T21656-2008/IEC61231:1999前言
范围和目的
规范性引用文件
编码原则
基本结构
字母部分
数字部分
编码的长度
灯的种类
钨丝灯
卤钨灯(非机动车辆用)
荧光灯
高压钠灯
低压钠灯
高压汞灯
金属卤化物灯
特种灯...
附录A（资料性附录）灯的L类国际编码系统次
短式编码的字母部分

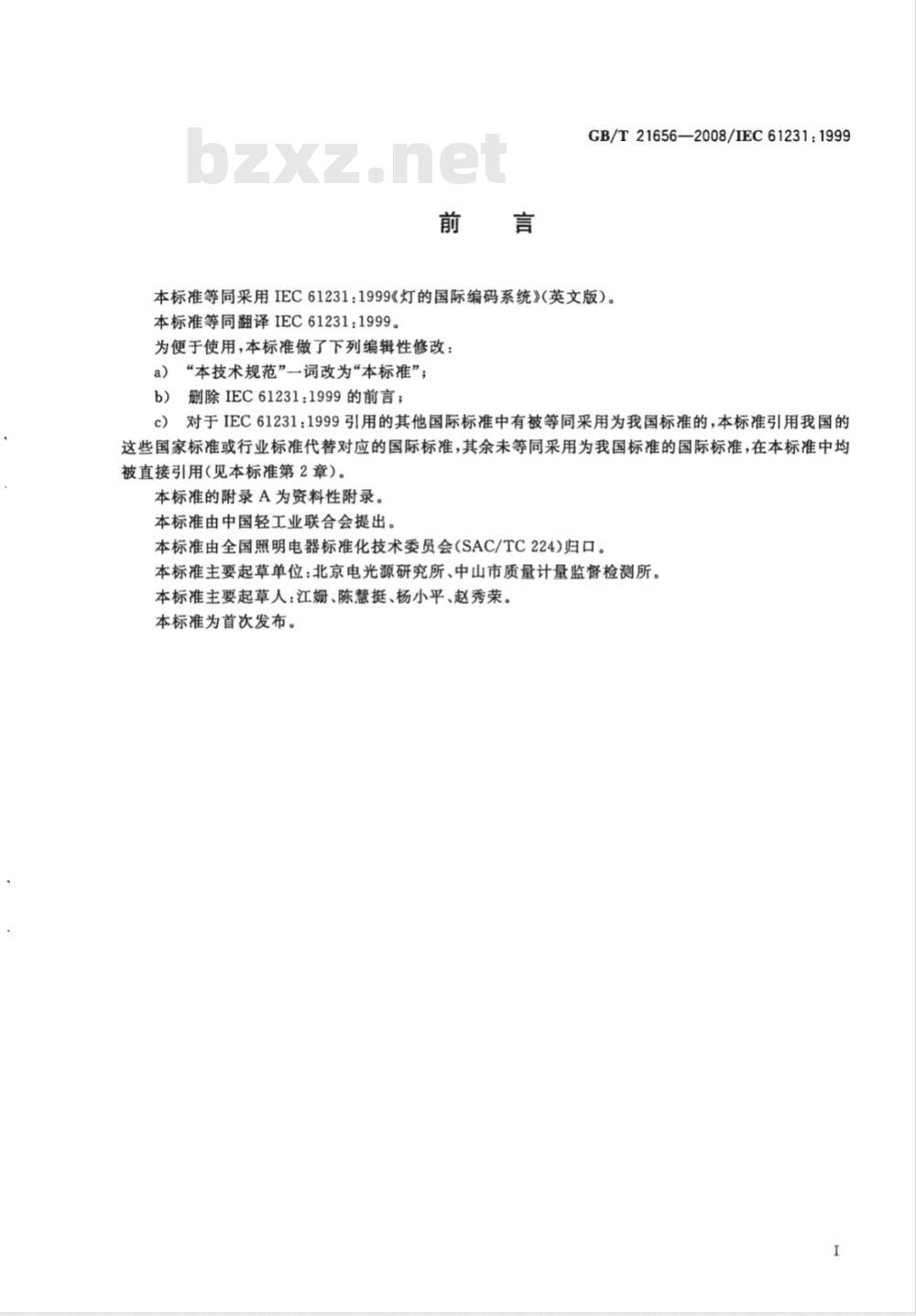

GB/T21656—2008/IEC61231:1999本标准等同采用IEC61231：1999《灯的国际编码系统》（英文版）。本标准等同翻译IEC61231：1999。为便于使用，本标准做了下列编辑性修改：a）“本技术规范”一词改为“本标准”；b）删除IEC61231:1999的前言；c）对于IEC61231：1999引用的其他国际标准中有被等同采用为我国标准的，本标准引用我国的这些国家标准或行业标准代替对应的国际标准，其余未等同采用为我国标准的国际标准，在本标准中均被直接引用（见本标准第2章）。本标准的附录A为资料性附录。
本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224)归口。本标准主要起草单位：北京电光源研究所、中山市质量计量监督检测所。本标准主要起草人：江姗、陈慧挺、杨小平、赵秀荣。本标准为首次发布。

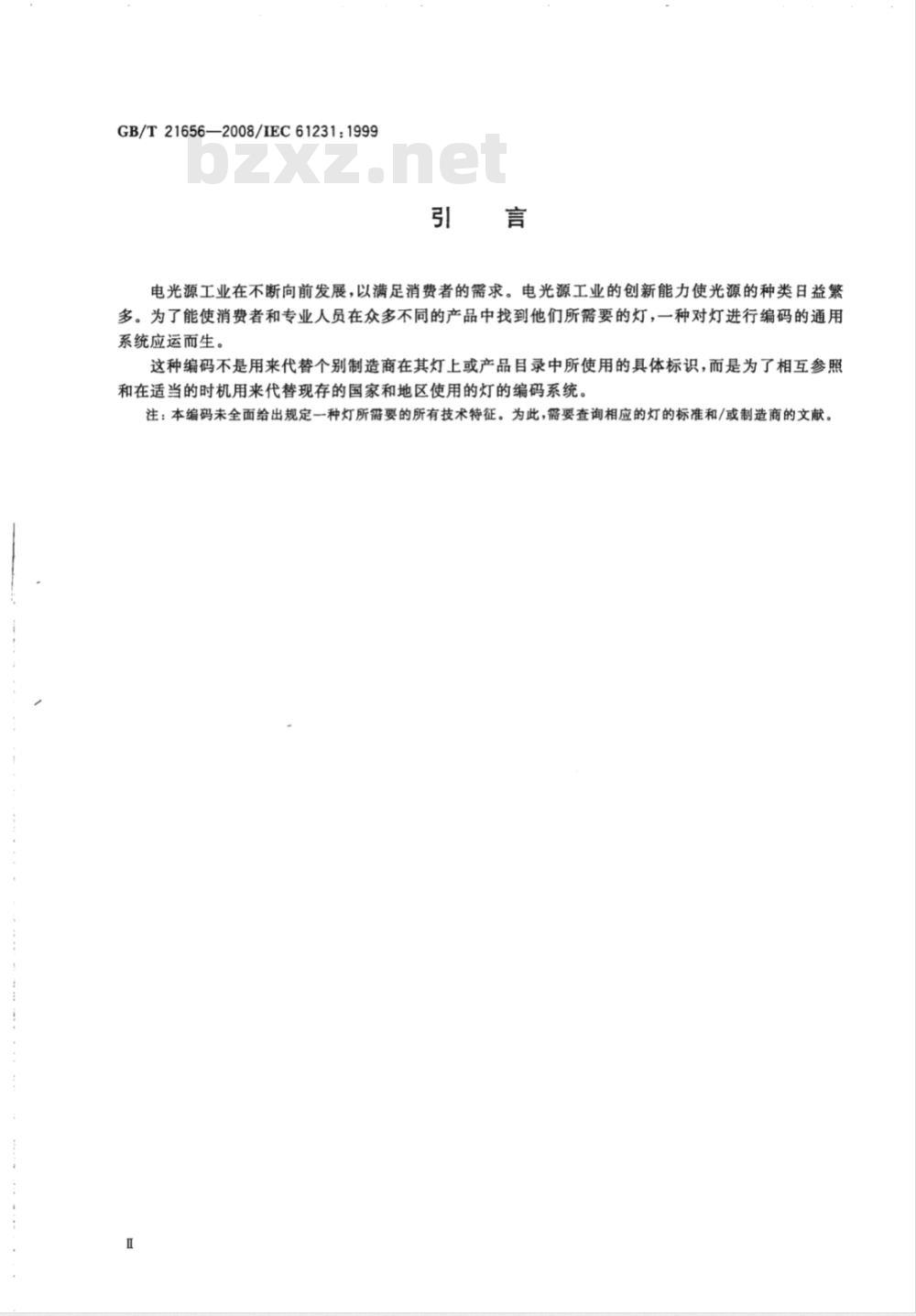

GB/T21656—2008/IEC61231：1999引言
电光源工业在不断向前发展，以满足消费者的需求。电光源工业的创新能力使光源的种类日益繁多。为了能使消费者和专业人员在众多不同的产品中找到他们所需要的灯，一种对灯进行编码的通用系统应运而生。
这种编码不是用来代替个别制造商在其灯上或产品目录中所使用的具体标识，而是为了相互参照和在适当的时机用来代替现存的国家和地区使用的灯的编码系统。注：本编码未全面给出规定一种灯所需要的所有技术特征。为此，需要查询相应的灯的标准和/或制造商的文献。1范围和目的

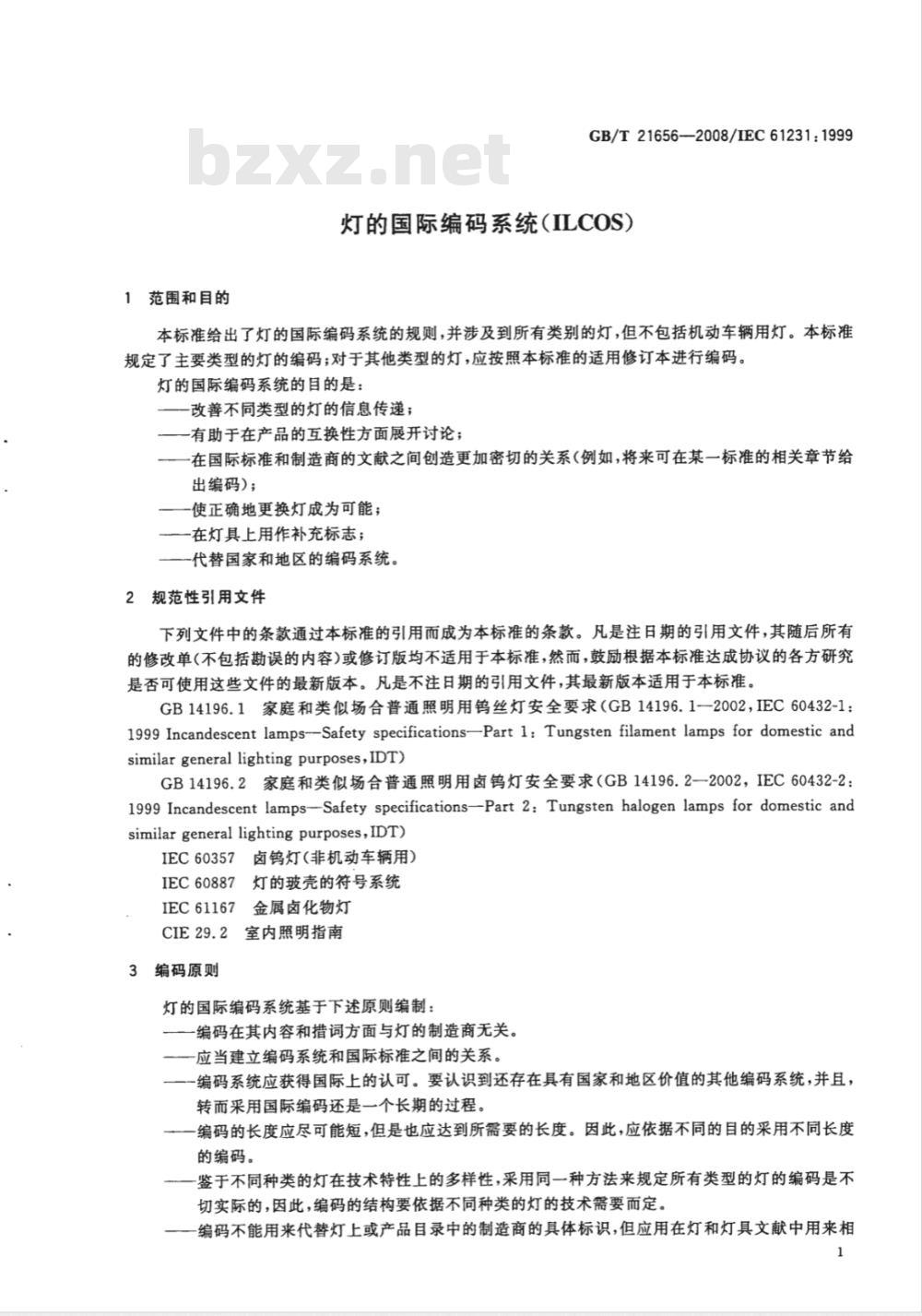

GB/T21656-2008/IEC61231:1999灯的国际编码系统（ILCOS）
本标准给出了灯的国际编码系统的规则，并涉及到所有类别的灯，但不包括机动车辆用灯。本标准规定了主要类型的灯的编码；对于其他类型的灯，应按照本标准的适用修订本进行编码。灯的国际编码系统的目的是：
改善不同类型的灯的信息传递；一有助于在产品的互换性方面展开讨论；一在国际标准和制造商的文献之间创造更加密切的关系（例如，将来可在某一标准的相关章节给出编码）；
使正确地更换灯成为可能；
一在灯具上用作补充标志；
代替国家和地区的编码系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB14196.1家庭和类似场合普通照明用钨丝灯安全要求（GB14196.1-2002，IEC60432-1：1999 Incandescent lamps-Safety specifications—Part1:Tungsten filament lamps for domestic andsimilar general lighting purposes,IDT)GB14196.2家庭和类似场合普通照明用卤钨灯安全要求（GB14196.2-—2002，IEC60432-2：1999Incandescent lamps-Safetyspecifications—Part2:Tungsten halogen lamps for domestic andsimilar general lighting purposes,IDT)卤钨灯(非机动车辆用)
IEC60357
灯的玻壳的符号系统
IEC608872
金属卤化物灯
IEC611673
2室内照明指南
3编码原则
灯的国际编码系统基于下述原则编制：编码在其内容和措词方面与灯的制造商无关。一应当建立编码系统和国际标准之间的关系。一编码系统应获得国际上的认可。要认识到还存在具有国家和地区价值的其他编码系统，并且，转而采用国际编码还是一个长期的过程。编码的长度应尽可能短，但是也应达到所需要的长度。因此，应依据不同的目的采用不同长度的编码。
鉴于不同种类的灯在技术特性上的多样性，采用同一种方法来规定所有类型的灯的编码是不切实际的，因此，编码的结构要依据不同种类的灯的技术需要而定。一编码不能用来代替灯上或产品目录中的制造商的具体标识，但应用在灯和灯具文献中用来相1
GB/T21656—2008/IEC61231:1999互参照。
编码的分配基于灯的互换性和兼容性。灯的编码在灯的包装上的补充用法留待将来考虑。4基本结构
灯的国际编码系统全部由字母部分和数字部分组成。4.1字母部分
字母部分的第一个字母表示灯的种类，如下所述：I:钨丝灯
H：卤钨灯(非机动车辆用)
F:荧光灯
S：高压钠灯
L：低压钠灯
Q：高压汞灯
M：金属卤化物灯
X:特种灯
注：汽车灯及其编码由各个国家和/或地区规定。字母部分中的其余字母给出了不同种类的灯的更详细的说明。字母部分与其余部分之间用连字符隔开。
4.2数字部分
数字部分由若干组数字构成。每组数字用连字符隔开，表示灯的特征参数值，例如：一功率；
—电压；
一灯头；
一尺寸。
由于采用了连字符来隔开各组数字，在某一组数字之中不能使用连字符。因此，要采用等号（=）来代替连字符，例如在灯头符号中。数字组的顺序和特定内容由灯的种类确定，并由5.1～5.8给出说明。4.3编码的长度
编码可以有不同的长度，这取决于使用目的。在产品目录和单页说明书中，灯的特性（例如特殊用途)可在编码中出现差异的部位或编码的末端用一星号（*）表示，并用一单独的备注加以说明，备注也用一星号（*）表示。
可删掉编码的末端部分使编码缩短，不能删掉编码的中间部分。通常，如果所涉及的是“标准”型的编码，可将表示尺寸的数字组省去。如果给出分隔符，例如连字符(-)和斜线（/)，则中间部分可以省略。注：这种缩短规则不适用于扩展的短式编码，灯的LE类国际编码系统。4.3.1短式编码：灯的L类国际编码系统短式编码由字母部分或其一部分组成，叫做灯的L类国际编码系统，用于灯的一般分类。附录A介绍了灯的L类国际编码系统的概况，4.3.2扩展的短式编码：灯的LE类国际编码系统在适用的情况下，扩展的短式编码由字母部分的第一部分（灯的L类国际编码系统）加上相关的尺寸构成(中间没有空格）。
4.3.3标准式编码：灯的D类国际编码系统标准式编码给出了完整的名称，由字母部分和数字部分（的一部分）组成。采用灯的D类国际编码2
GB/T21656—2008/IEC61231:1999系统能使消费者购买到所需要的类型的灯，例如，在替换的灯来自不同的制造商的情况下。灯的D类国际编码系统可用于对灯具作标志，也可采用适宜的缩写形式。5灯的种类
关于相应的灯的标准以及与灯有关的标准，参见IEC标准或国家标准。5.1钨丝灯
5.1.1钨丝灯的L类国际编码系统L类国际编码系统的结构如下所示：钨丝灯
非反射型灯
大玻壳钨丝灯
（玻壳直径通常>45mm）
梨形、蘑菇形或在相同的
灯具中使用的其他形状的
钨丝灯
小玻壳钨丝灯
（玻壳直径通常≤45mm）
烛形、圆形玻壳或在相同
的灯具中使用的其他形状
的钨丝灯
其他非反射型钨丝灯
（GB14196.1适用范围
之外的灯）
反射型灯
在前两个字母IA，IB和IN之后，是表示玻壳形状的字母，如IEC60887中的规定所示。玻壳的主要形状类型有：
A梨形
B烛形(形)
C圆锥形
_G球形
_M蘑菇形
_P圆形
_S短小形(直边式）
_T管形
带限定字母的示例为：
_BA带尖角的烛形
对于反射型灯：
反射型灯
普通R型玻壳反射
型钨丝灯
梨形反光
碗钨丝灯
圆形玻壳反
光碗钨丝灯
普通PAR型
反射型钨丝灯
二向色PAR型
反射型钨丝灯
如果需要表示灯的涂层或颜色，或反光镜的特定类型或其他技术说明，可在一斜线之后加上表示这些内容的字母，如下所示：
/C透明
磨砂,类似磨砂效果的涂层
GB/T21656—2008/IEC61231:1999/W
粉红色
琥珀色
橘黄色
装饰性灯丝
对于下述用途可加上第二个字母：/_P
柔和色彩
/_F窗状开口
/_T透明色
更详细的技术说明可加在第二个斜线之后：//AX
示例：
IBBA/C
轴向灯丝
横向灯丝
防震灯
限制表面温度
限制表面温度的防震灯
磨砂梨形钨丝灯
蘑菇形钨丝灯
用在梨形灯所用灯具中的白色涂层管形钨丝灯带尖角的透明烛形钨丝灯
红色圆形玻壳钨丝灯
用在梨形灯所用灯具中的球形钨丝灯用在圆玻壳钨丝灯IBP所用灯具中的白色涂层管形钨丝灯用在圆玻壳钨丝灯IBP所用灯具中的圆锥形钨丝灯带银色反光镜的梨形反光碗钨丝灯2钨丝灯的LE类国际编码系统
LE类国际编码系统由L类国际编码系统的第一部分直至表示灯形状的部分（包括该部分）加上表示灯的标称直径的数字构成。
示例：
玻壳标称直径为60mm的梨形钨丝灯玻壳标称直径为45mm的圆形玻壳钨丝灯玻壳标称直径为80mm的球形钨丝灯5.1.3钨丝灯的D类国际编码系统D类国际编码系统由下述数字组构成：L类国际编码-功率-额定电压-灯头-尺寸4
GB/T21656—2008/IEC61231:1999一一功率：对于小型灯和/或辉光灯，可用灯的电流代替灯的功率。在这种情况下，灯的电流值之后必须加上大写字母A。
—一额定电压：在给出电压范围的情况下，要将给出的两个数字用一斜线隔开。对于飞机场用钨丝灯，灯的电压可用灯的电流代替，其后加上大写字母A。一尺寸：这组数字通常只由表示标称直径的数字构成。对于管形灯，可在斜线之后加上最大总长度。对于反射型灯，可在一斜线之后加上光束角值。对于不对称的光束，可将两个数字用一斜线隔开，第一个数字表示水平光束角，第二个数字表示垂直光束角。示例：
IAA/C-40-220/230-E27-60透明梨形钨丝灯，40W，220V230VE27灯头，标称直径为60mmIBB/W-40--35
IRR-60-240-B22d-125/30
白色烛形钨丝灯，40W，标称直径为35mm，其他值未规定R型玻壳反射型钨丝灯，60W，240V，B22d灯头，R125型，光束角为305.2卤钨灯（非机动车辆用）
5.2.1卤钨灯的L类国际编码系统前两个字母的含义为：
HS单端卤钨灯
HD双端卤钨灯
HR二向色反光镜卤钨灯
HM金属反光镜卤钨灯
HA带镀铝玻璃反光镜的卤钨灯
HP带邻近反光镜的单端卤钨灯
第三个字母表示灯的应用范围：投影，包括高射投影和微缩摄影/显微摄影灯P
一S照相/摄影棚/剧院/电视
—A机场
一T交通信号
G普通照明（泛光照明被视为普通照明）第四个字母用来表示自屏蔽式灯。自屏蔽式灯是设计用于散开式灯具中的灯，例如符合GB14196.2的带整体式外壳的超低电压灯，低压卤钨灯以及电源电压灯（关于更详细的资料，见IEC60357)。
S自屏蔽式卤钨灯
在第三个或第四个字母之后，可以加上表示玻壳形状的字母，表示方法与钨丝灯相同。如果需要表示玻壳的涂层、特定颜色或其他技术说明，可在一条或两条斜线之后加上这些内容，表示方法与钨丝灯相同（见5.1.1)。更详细的技术说明可在第二条斜线之后给出：//UB减少紫外线
示例：
利用红外线
短玻颈
普通单端管形卤钨灯，自屏蔽式HDG
泛光双端卤钨灯
普通二向色反光镜卤钨灯
普通金属反光镜卤钨灯，自屏蔽式5.2.2卤钨灯的LE类国际编码系统灯的LE类国际编码系统由L类国际编码的第一条斜线之前的部分（包括此斜线）加上5.2.3所述5
GB/T21656-2008/IEC61231:1999尺寸数字组构成。
示例：
HRGS51
带直径为51mm的反光镜的自屏蔽式普通二向色反光镜卤钨灯HMGS37带直径为37mm的金属反光镜的自屏蔽式普通反射型卤钨灯5.2.3卤钨灯的D类国际编码系统D类国际编码系统由下述数字组构成：L类国际编码-功率-额定电压-灯头-尺寸功率：对于双灯丝灯，要给出每个灯丝的功率，并用加号（十)将它们连接。如果需要更进一步的区别，可用一斜线扩展该数字组，以便按照下述方法给出有关色温的数据：将灯的色温除以100，再将得数四舍五人为整数。额定电压：在给出电压范围的情况下，要将给出的两个数字用一斜线隔开。对于飞机场用钨丝灯，灯的电压可用灯的电流代替，其后加上大写字母A。一尺寸：该数字组的内容取决于不同类型的卤钨灯的特性。要给出标称值，但单端灯的玻壳直径除外。该数字组可含有一个数值，如果需要更进一步的区别，可在一斜线之后加上第二个数值，如下所述：
L类国际编码系统尺寸（标称值）HS-
玻壳直径（最大值)/光中心高度触点至触点的距离Zm
反光镜直径/光束角
HM——反光镜直径/光束角
HA——反光镜直径/光束角
HP——光中心高度bZxz.net
示例：
HSG-20-12-G4-22
HDS-800-220/230-R7s-74. 9
HRGS-50-12-GX5.3-51/30
5.3荧光灯
单端普通卤钨灯，20W，12V,G4灯端，光中心高度为22mm照相/摄影棚用双端卤钨灯，800W，220V～230V，R7s灯头，触点至触点的距离为74.9mm
带二向色反光镜的自屏蔽式普通卤钨灯，50W，12V，GX5.3灯端，直径为51mm，光束角为30°
5.3.1荧光灯的L类国际编码系统前两个字母表示：
双端荧光灯
单端荧光灯
自镇流荧光灯
补充说明可用第三个字母表示，如下所示：FDR
反射型双端荧光灯
U形双端荧光灯
双管单端荧光灯
四管单端荧光灯
矩形单端荧光灯
多管类单端荧光灯
环形单端荧光灯
球形单端荧光灯
对于FD和FS，可在末尾加上一字母，用来表示：--_H只使用高频镇流器
-_I电感型荧光灯
对于FB,其形状的表示方法与钨丝灯相同（见5.1.1)。可在末尾加上一字母，用来表示：.-_H整体式高频镇流器
_I整体式电感型镇流器
GB/T21656—2008/IEC61231:1999可在一斜线之后表示灯的颜色或其他玻壳涂层，表示方法与钨丝灯相同（见5.1.1）。可在第二条斜线之后给出更详细的技术说明，如下所述：//L
在低温环境中使用
在高温环境中使用
装有光电元件
//PL装有光电元件并在低温环境中使用//PH装有光电元件并在高温环境中使用5.3.2荧光灯的LE类国际编码系统荧光灯的LE类的国际编码系统由L类国际编码（直至第一条斜线）和紧接其后的相关尺寸构成。示例：
FD38/1200
FD/1200
玻管标称直径为26mm的双端荧光灯玻管标称直径为38mm，标称长度为1200mm的（40W)双端荧光灯玻管标称长度1200mm的（36W或40W)双端荧光灯5.3.3荧光灯的D类国际编码系统荧光灯的D类国际编码系统由下述数字组构成：L类国际编码-功率-启动说明（注）-灯头-尺寸注：对于自镇流灯，用额定电压代替启动说明；如有必要，可在斜线之后加上额定频率。功率：可将规定功率的数字组加以扩展，在一条斜线之后给出有关色温的说明，在另一条斜线之后给出有关显色性的说明，如下所示：将灯的色温除以100，并将得数四舍五人成整数。显色性用下述CIE显色性组别（见CIE29.2)表示：1A表示Ra≥90；
1B表示Ra=80～89；
2A表示Ra=70～79；
2B表示Ra=60～69；
3表示Ra=40~59；
4表示Ra=20～39。
一启动说明：FD和FS的启动说明如下所示：对于电感型荧光灯，不作启动说明内启动
外启动，预热
无启动器
无启动器，低启动电压，用导电带或导电膜启动-- /P/-
非预热
-_/_/H-高电阻阴极（只对无启动器的灯）7
