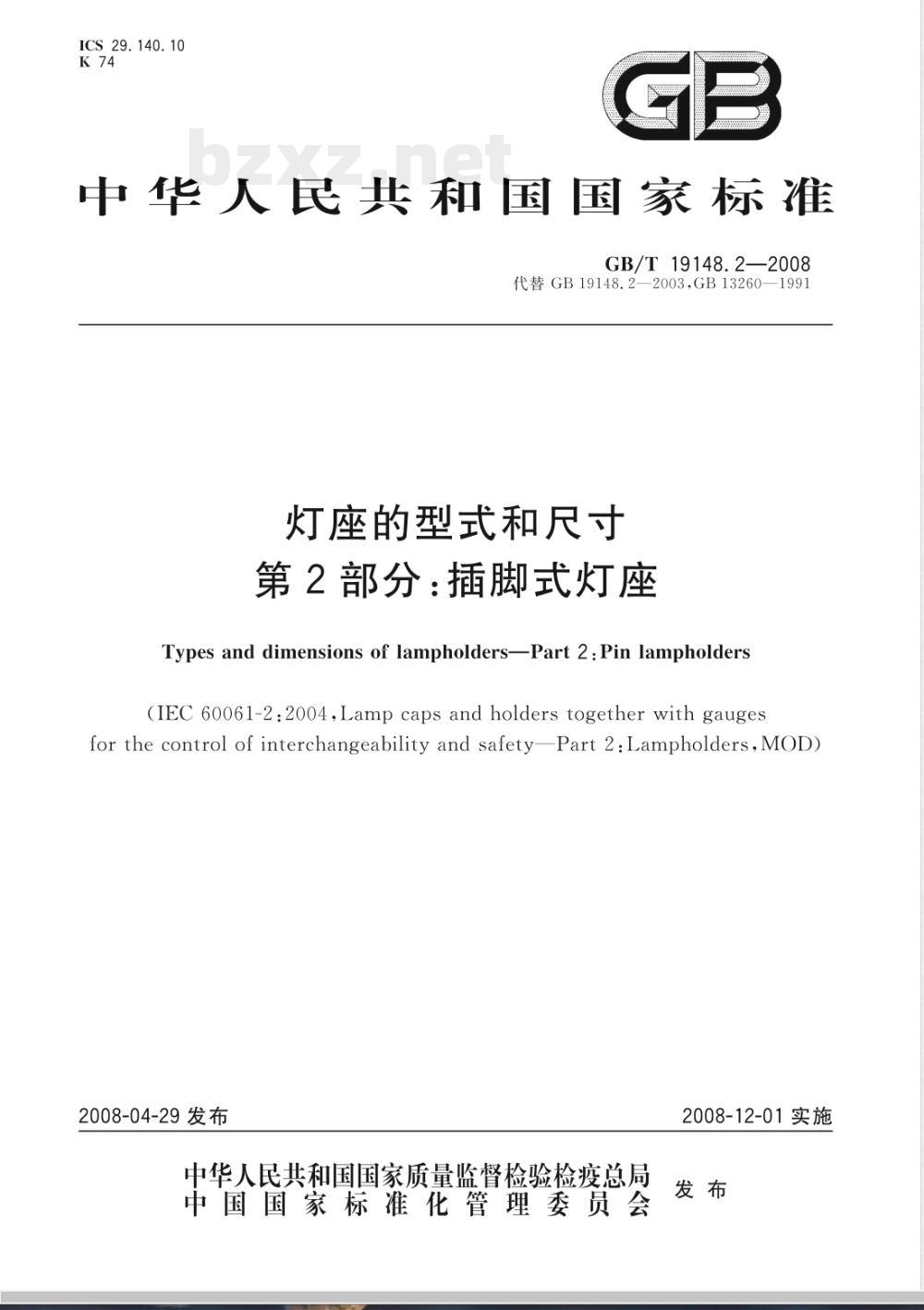

【国家标准(GB)】 灯座的型式和尺寸 第2部分:插脚式灯座

ICS29.140.10
中华人民共和国国家标准
GB/T19148.2—2008
代替GB19148.2—2003.GB13260—1991灯座的型式和尺寸
第2部分：插脚式灯座
Types anddimensions oflampholders-Part2:Pinlampholders(IEC 60061-2:2004,Lamp capsand holderstogetherwithgaugesfor the control of interchangeability and safetyPart 2:Lampholders,MOD2008-04-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-12-01实施

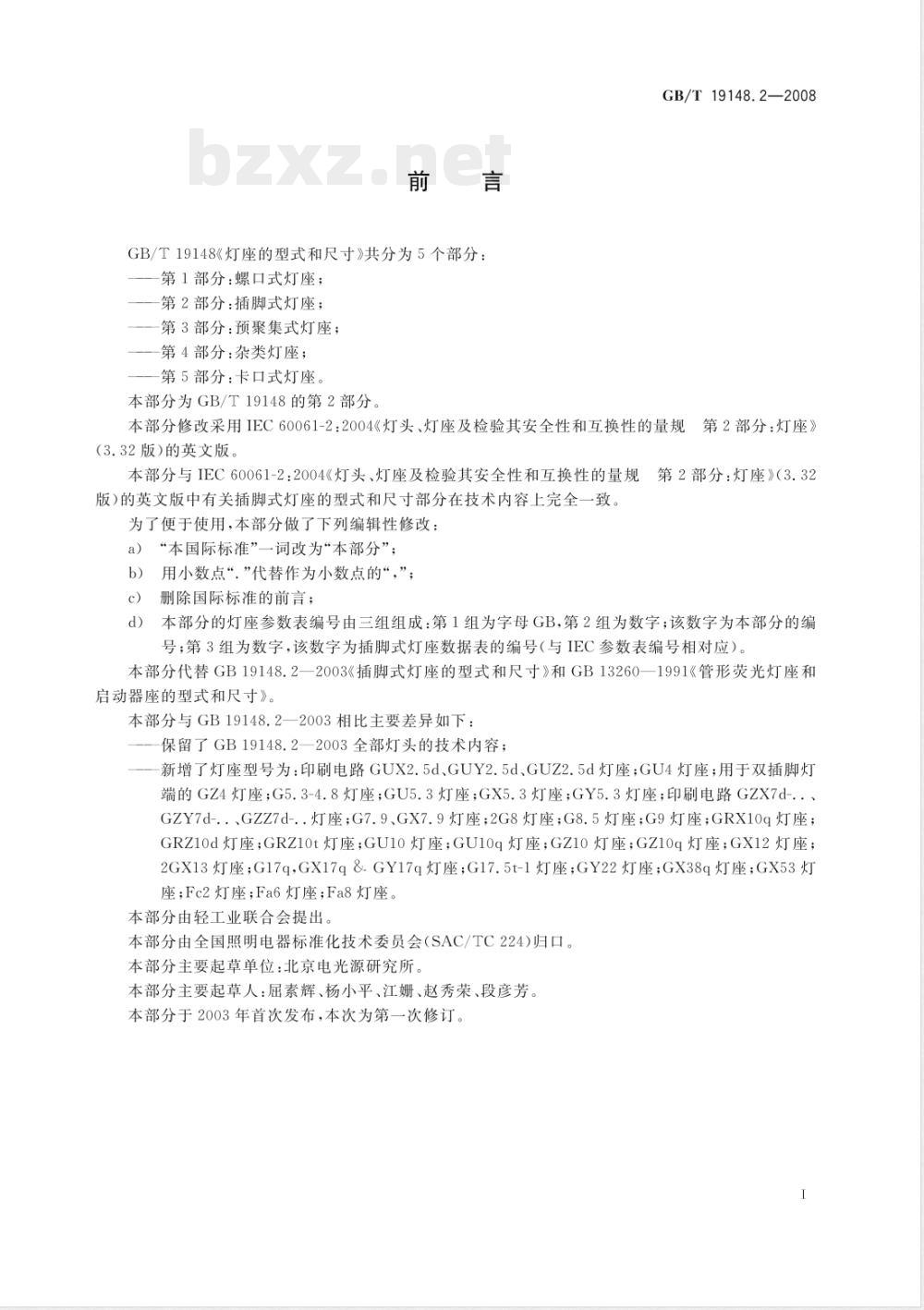

GB/T19148《灯座的型式和尺寸》共分为5个部分：第1部分：螺口式灯座；
第2部分：插脚式灯座；
第3部分：预聚集式灯座；
—第4部分：杂类灯座；
一第5部分：卡口式灯座。
本部分为GB/T19148的第2部分。GB/T19148.22008
本部分修改采用IEC60061-2：2004《灯头、灯座及检验其安全性和互换性的量规第2部分：灯座
（3.32版）的英文版。
本部分与IEC60061-2：2004《灯头、灯座及检验其安全性和互换性的量规第2部分：灯座》（3.32版）的英文版中有关插脚式灯座的型式和尺寸部分在技术内容上完全一致。为了便于使用，本部分做了下列编辑性修改：a）“本国际标准”一词改为“本部分”；b）用小数点“”代替作为小数点的“，”；删除国际标准的前言；
本部分的灯座参数表编号由三组组成：第1组为字母GB，第2组为数字；该数字为本部分的编d）
号：第3组为数字，该数字为插脚式灯座数据表的编号（与IEC参数表编号相对应）。本部分代替GB19148.2—2003《插脚式灯座的型式和尺寸》和GB13260—1991《管形荧光灯座和启动器座的型式和尺寸》。
本部分与GB19148.2—2003相比主要差异如下：保留了GB19148.22003全部灯头的技术内容；新增了灯座型号为：印刷电路GUX2.5d、GUY2.5d、GUZ2.5d灯座；GU4灯座；用于双插脚灯端的G24灯座；G5.3-4.8灯座：GU5.3灯座；GX5.3灯座；GY5.3灯座；印刷电路GZX7d-.：、GZY7d-..GZZ7d-..灯座;G7.9、GX7.9灯座；2G8灯座；G8.5灯座；G9灯座;GRX10q灯座；GRZ10d灯座；GRZ10t灯座；GU10灯座GU10q灯座；GZ10灯座；GZ10q灯座；GX12灯座；2GX13灯座；G17q.GX17q&.GY17q灯座；G17.5t-1灯座：GY22灯座：GX38q灯座：GX53灯座Fc2灯座；Fa6灯座；Fa8灯座
本部分由轻工业联合会提出。
本部分由全国照明电器标准化技术委员会（SAC/TC224)归口。本部分主要起草单位：北京电光源研究所。本部分主要起草人：屈素辉、杨小平、江娜、赵秀荣、段彦芳。本部分于2003年首次发布，本次为第一次修订。I

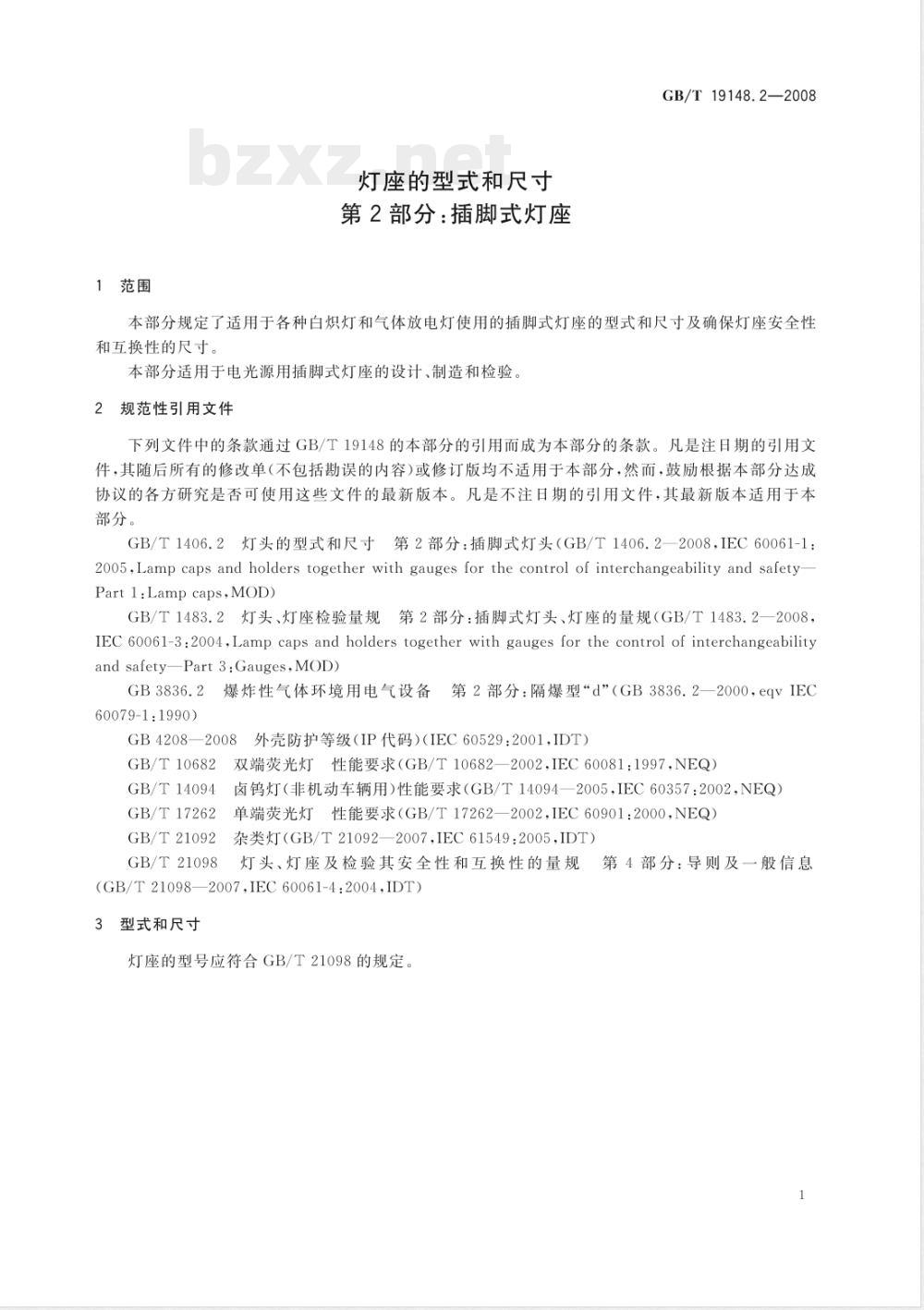

1范围
灯座的型式和尺寸
第2部分：插脚式灯座
GB/T19148.2—2008
本部分规定了适用于各种白炽灯和气体放电灯使用的插脚式灯座的型式和尺寸及确保灯座安全性和互换性的尺寸。
本部分适用于电光源用插脚式灯座的设计、制造和检验。2规范性引用文件
下列文件中的条款通过GB/T19148的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用手本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1406.2灯头的型式和尺寸第2部分：插脚式灯头（GB/T1406.2—2008，IEC60061-1：2005,Lamp caps and holders together with gauges for the control of interchangeability and safetyPart1:Lamp caps,MOD)
GB/T1483.2灯头、灯座检验量规第2部分：插脚式灯头、灯座的量规（GB/T1483.2—2008，IEC 60061-3:2004,Lamp caps and holders together with gauges for the control of interchangeabilityandsafety-Part3.Gauges.MOD)
GB3836.2爆炸性气体环境用电气设备第2部分：隔爆型\d”（GB3836.2-2000，eqvIEC60079-1:1990)
GB42082008
GB/T10682
GB/T14094
GB/T17262
GB/T21092
GB/T21098
外壳防护等级（IP代码）（IEC60529：2001，IDT）双端荧光灯性能要求（GB/T10682—2002.IEC60081：1997.NEQ）卤钨灯（非机动车辆用）性能要求（GB/T14094一2005，IEC60357：2002，NEQ）单端荧光灯性能要求（GB/T17262—2002,IEC60901:2000,NEQ）杂类灯（GB/T21092—2007.IEC61549：2005.IDT）灯头、灯座及检验其安全性和互换性的量规第4部分：导则及一般信息
(GB/T21098-2007.IEC60061-4.2004.IDT)3
型式和尺寸
灯座的型号应符合GB/T21098的规定。1
GB/T19148.2—2008
印刷电路GUX2.5d、GUY2.5d、GUZ2.5d灯座附图仅表示互换性的基本尺寸。关于GUX2.5d，GUY2.5d、GUZ2.5d灯头，见GB/T1406.2-7004-137单模块灯座：
A型：自支撑灯座：
B型：插入式灯座
所有其他尺寸和自支撑灯座相同。GB/T19148.2-7005-137-1
单位为毫米
基准面。
印刷电路GUX2.5d、GUY2.5d、GUZ2.5d灯座尺
G(GUX2.5d)(2)
G(GUY2.5d)(2)
G(GUZ2.5d)(2)
最小值
标称值15°
对于不同类型的灯头，尺寸G不同（印刷电路板材料的厚度）。接触区域由组件上的连接衬垫之间的距离限定，GB/T19148.2-7005-137-1
最大值
GB/T19148.2—2008
单位为毫米
GB/T19148.2—2008
组件内连接系统：
A型：自支撑灯座
B型：插入式灯座
印刷电路GUX2.5d、GUY2.5d、GUZ2.5d灯座所有其他尺寸和自支撑灯座相同。GB/T19148.2-7005-137-1
基准面。
印刷电路GUX2.5d、GUY2.5d、GUZ2.5d灯座尺
G(GUX2.5d)(3)
G(GUY2.5d)(3)
G(GUZ2.5d)(3)
对于内连接组件，尺寸B确保基准面之间的距离。最小值
最大值
标称值15°
对于不同类型的灯头，尺寸G不同（印刷电路板材料的厚度）接触区域由组件上的连接衬垫之间的距离限定。GB/T19148.2-7005-137-1
GB/T19148.2-—2008
单位为毫米
GB/T19148.2—2008
最小值
G4灯座
附图仅表示互换性的基本尺寸。关于G4灯端，见GB/T1406.2-7004-72。$A(2x)
基准面
最大值
该尺寸只适用于装有盖板的灯座。(1)
（2）应用GB/T1483.2-7006-72A所示量规检查。尺寸
最小值
检验：用GB/T1483.2-7006-72A和7006-72B所示量规检验G4灯座。GB/T19148.2-7005-72-2
单位为毫米
最大值
触点，见注(1)
GU4灯座
附图仅表示互换性的基本尺寸。关于GU4灯端，见GB/T1406.2-7004-108。夹持簧片
见注(2)和(9)
绝缘材料
详图a
GB/T19148.2-7005-108-2
GB/T19148.2—2008
单位为毫米
韵面1-1
夹持簧片的详图
见注(7)
GB/T19148.2—2008
触点应是活动的。
T(10)(6)
GU4灯座
最小值
最大值
单位为毫米
由于灯座在使用过程中会产生相对高温和连续应力·因此夹持簧片应采用能确保灯座在整个寿命期间其夹持力基本保持不变的材料制造。在制定出合适的老化要求和试验条件之前，不应使用塑料制造。外边缘的半径，
插入力和拔出力的大小待定。
尺寸V和X用来划分灯占有的空间和灯座和/或灯具的刚性部分占有的空间。支撑面到夹持点的尺寸。该尺寸不规定实际的簧片长度。孔的直径和间距及其公差用GB/T1483.2-7006-108C所示量规进行检验尺寸F.控制触点的位置·使最短的灯端插脚能和触点充分接触。夹持簧片的间距和张力由GB/T1483.2-7006-108C所示量规检验，符合簧片顶端之间9mm的标称距离，由尺寸r确定：检验：用GB/T1483.2-7006-108A、7006-108B、7006-108C和7006-108D所示量规对GU4灯座进行检验。
GB/T19148.2-7005-108-2
