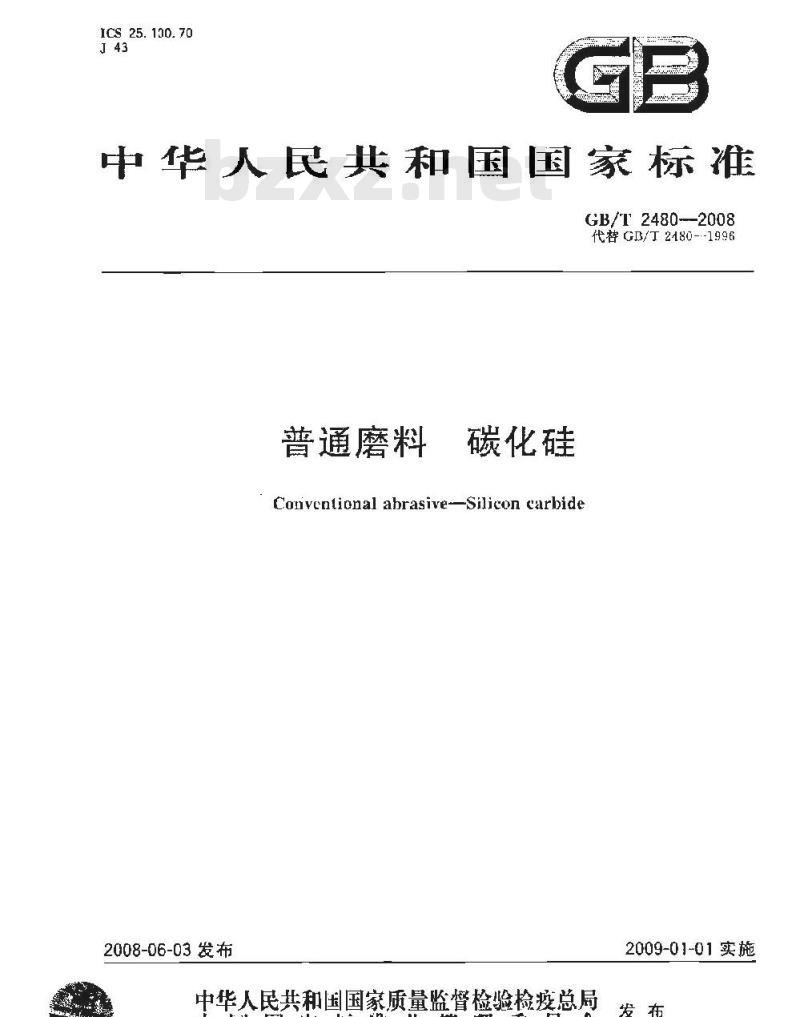

【国家标准(GB)】 普通磨料 碳化硅

ICS 25. 190. 70
中华人民共和国国家标准
GB/T2480--2008
代替GB/T24180--1996
普通磨料
碳化硅
Convcnlional abrasive-Silicon carbide2008-06-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

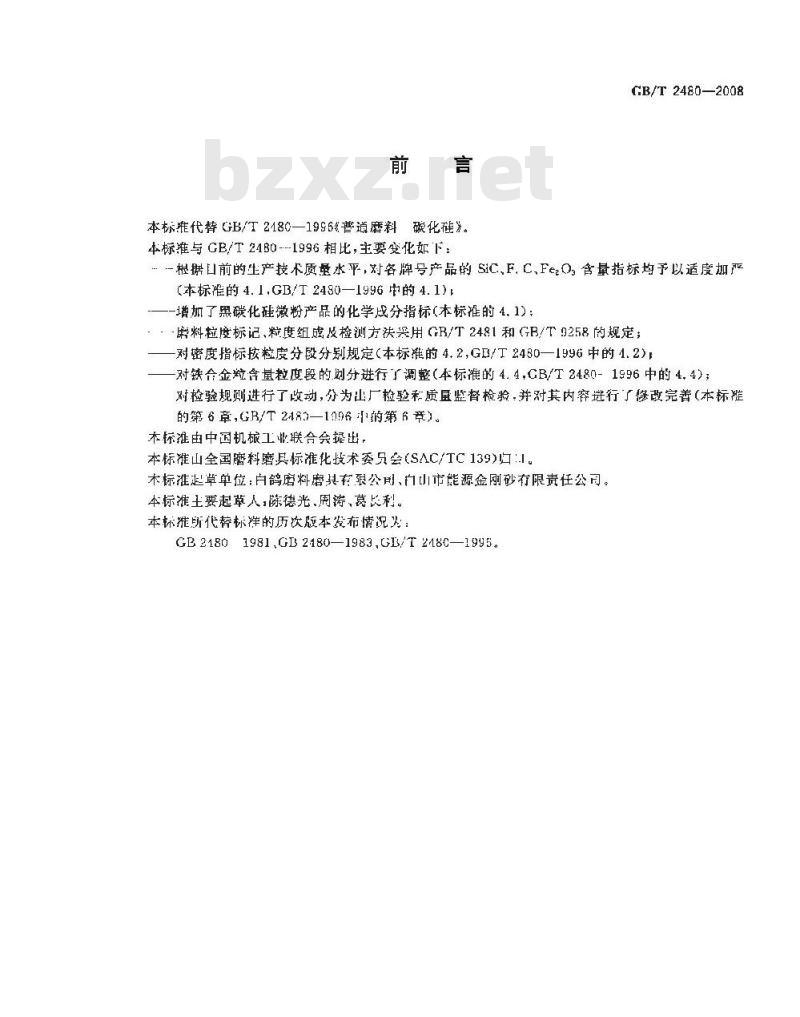

本标雄代替GB/T24180—19S6普道磨料碳化硅》。本标推与CB/T2480--1996相比，主要变化如下：GB/T2480—2008
…-程据目前的生产技术质量水平,对各牌号产品的 SiC,F,C,Fe:O,含量指标均予以适度加严(本标准的4. 1,GB/T 2480—1996 中的4.1)—-增加了黑碳化硅微粉产品的化学成分指标(本标推的4.1)：：：磨料粒度标记、粒度组成及检测方决采用GR/T2481和GB/T9258的规定；—对密度指标孩粒皮分段分别规定（本标推的4.2,GB/T2480一1996中的41.2)对铁合金含量粒度段的刘分进行了调整（本标准的4.4,GB/T2480-1996中的4.4);对检验规则进行了改动，分为山厂检验和质监督检验.并对其内容进行了修改完善(本标的第6章，GB/T2483—1996的第6竞）。本标准由中国机工业联合会提出，本标准山全国磨料磨具标准化技术委员会(SAC/TC139)归:1木标准起草单位：白鸽磨料磨其有限公司，门小市能源金刚砂有限责任公司。本标准土要起草人，陈德光、周涛、葛长利。本标准所代替标样的历次版本发布情况为：GB 21801981,GB 2180—1983,GB/T 248C—1995.1范围

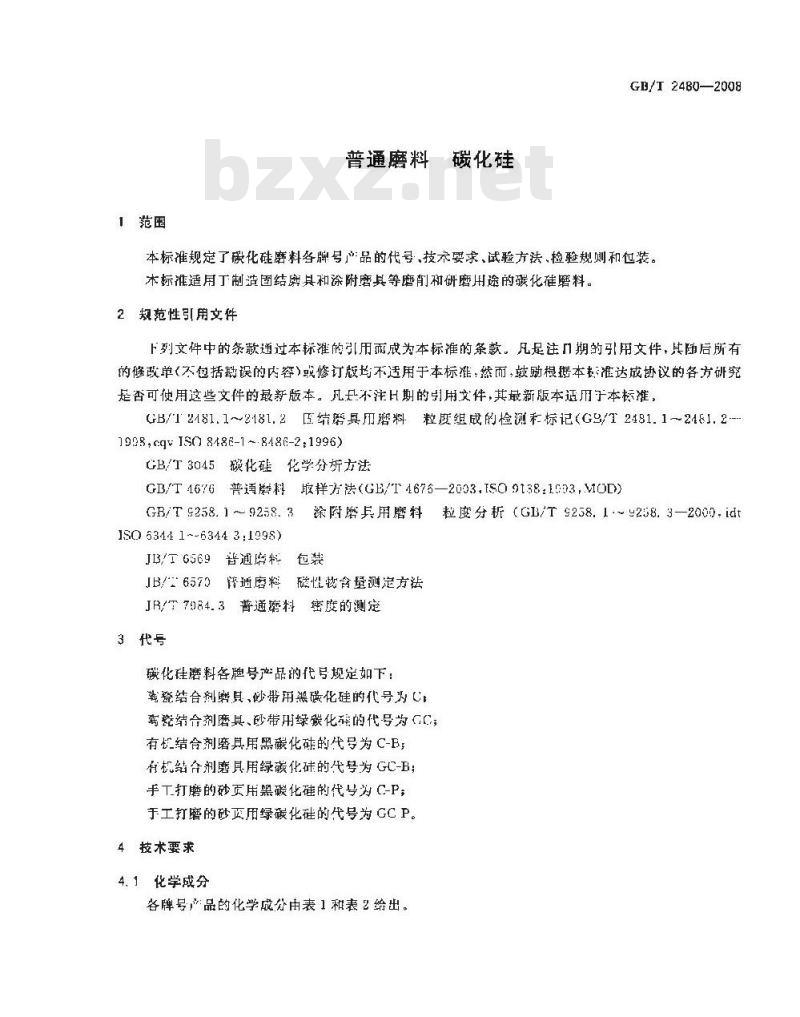

普通磨料碳化硅
GB/T 2480—2008
本标准规定了碳化硅磨料各牌号产品的代号、技术要求，试验方法，检验规则和包装。木标准适用丁制造固结案具和涂附磨其等磨削和研磨用途的碳化雄磨料。2规范性引用文件
下列文件中的条款逆过本标准的引用而成为本标准的条款。凡是注几期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡女不注叫期的引用文件，其最新版本适而于本标准，GB/T 2181.1～2181.2[结磨具用蘑料粒度组成的检测和标记(G9/T 2481.1～2461.2-1908,cq 1S0 8486-1~ 8486-2:1996)CB/T3045嵌化硅化学分析方法
GB/T 4676普遇磨最样万送(GE/1 46762093.S09138：10003,0L)GB/T 5258. 1~~9258. 3涂附磨其用磨料粒度分析 (GB/T 9238.1~±258. 3—2000.idt150 5344 1~-6344 3:199)
JB/T6569普通磨料包装
JB/657臂适磨料磁性物含量测定方法JB/T7984.3普通露料密度的测
3代号
碳化硅磨料各牌号产品的代号规定如下：载瓷结合剂密具、砂带用碳化硅的代号为心离凳结合剂磨其、砂带用绿炭化硅的代号为C有机结合剂磨具用黑凝化硅的代号为C-B有机结合剂磨具用绿嵌化硅的代号为GC-B；手T打磨的砂页用黑碳化硅的代号为C-P;于工打磨的砂更用绿碳化硅的代号为GCP。4技术要求
4.1化学成分
各牌号产品的化学成分由表1和表2给出。1
GB/T24B0-2008
表1陶瓷结合剂磨具、砂带用碳化硅磨料的化学成分化学城分/5%
粒度范围
SiC不少丁
F4~F90
P12～~P100
F100~F150
P120~PreC
P40~P35
F320~F500
P400~P1000
FG00~F800
P1200~P1
F1009~F1
P20C0--P2
F4~F90
P12--P10
DONVIS
100F1:0
F230--PB0
P240~P360
F320--F500
P400P1oc0
F600--F800
PI 200~P1 500
F1 0C0~-F1 200
P2000~P2500
F.C不多于
FeO不多于
C-B和
GC-B和
4.2密度
GB/T2480—2008
表2有机结合剂磨具、手工打磨的砂页用碳化硅磨料的化学成分粒度范围
F4～F90
P12P100
F100～F150
P120~P150
F180~F220
F230-F280
0~PIco0
F600~F800
P2000~
P12~P100bZxz.net
P180--
～F8CO
ooF2co
P2000~P2500
SiC不少于
化学成分/%
F.C不多于
FezO,不多于
F4--F220(P12~P220）粒度：绿碳化雄不小于3.18g/cm，黑碳化硅不小于3.12g/cm2。F220（P220）以细粒皮，绿碳化硅不小于3.15g/cm，黑碳化硅不小于3.10g/cm。4.3粒度组成
固结具用和自山研磨用磨料应符合GB/T2481的规定涂附磨具用磨料应符合GB/T9258的规定。4.4铁合金粒含量
F30(P36)及以粗各号以不通过网孔355μm筛的铁合金粒为零：F35～F90（P40P100）各号以不逼过粒度检查时最底层筛的铁合金粒为零；F100～F220（P120~～P220）各号以不通过粒度检查时次底层筛的铁合金粒为零。
GB/T2480—2008
4.5磁性物含量
各牌号产品的磁性物含量山表3给出，表 3磁化硅磨料磁性物含量
粒度范围
F4～F30
P12~F30
5试验方法
F36F60
P36~P60
F7Q～F120
PSC--P150
F150--F220
PIRC:--P220
F4--Fao
P12-- P:l:
F36--FFC
F3G~PEC
F7[h-- F121!
P50~P155
F150F--F225
F180~P225
磁性物量/器不象了
陶瓷缩合剂磨其,砂带用
化学成分按GB/3015的规定进行检验。5.2密度接JB/T7984,3的规定进行检验。5.3粒度组成
回结磨具和自由研离用磨料按GB/T2181的规定进行检验，深附磨具用料接GB/T9258的规庭进行检验，5.4铁合金粒和磁性物含量按JB/T6570的规定进行检验，6
检验规则
试样的抽取
试样的抽取和缩分按照 GB/T 4576 规定进行。6.2 出广检验
有机绪合剂磨县,手下打磨的砂页用5.c75 c
2,c65c
0, 025 0
出厂产品须按标雅规定检验，所有项目全部符合技术要求时，该批产品方可判为合格。6. 3质量监督检验
质量监督检验时，将被检产品划分为不同的粒度段.每个粒度段随机抽取一种粒号作为代表试样,粒度段划分规延见表4。
啦度段划分
F4~F36(P12~P35)
F4--F8(P:1--Pgr:)
F90~F150(P13~P130)
F180--F2206118C-~F220)
F230F360F400-F800tP458.-8c0
F1000~F1200(P1 000--P1203)
F1 509~P2 503
粒度段划分及抽样规定
油联粒度
GB/T 2480—2008
每个粒度段随机灿联一和激度号(F磨料和P磨料应分别推样）
按本标准第4章，第5章规定的试验方法和项目，对扯取的代表试样分别法行全项检验，所验班目全部符合第4章规定技术要求时则判为合格，否则判为不合格：包装
按照IB/T6569的规定执行。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
