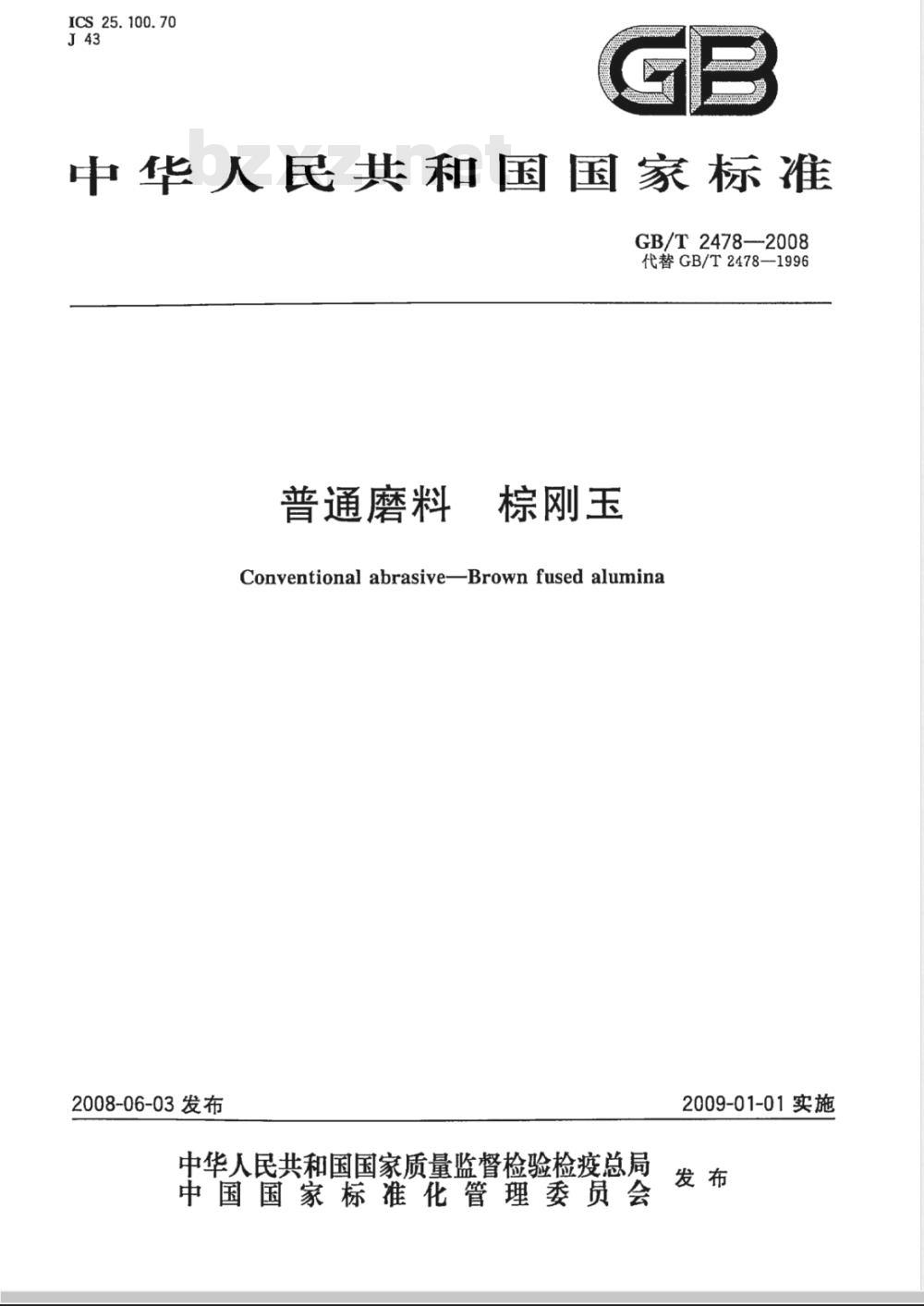

【国家标准(GB)】 普通磨料 棕刚玉

ICS 25.100.70
中华人民共和国国家标准
GB/T2478—2008
代替GB/T2478—1996
普通磨料
棕刚玉
Conventional abrasiveBrown fused alumina2008-06-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2009-01-01实施

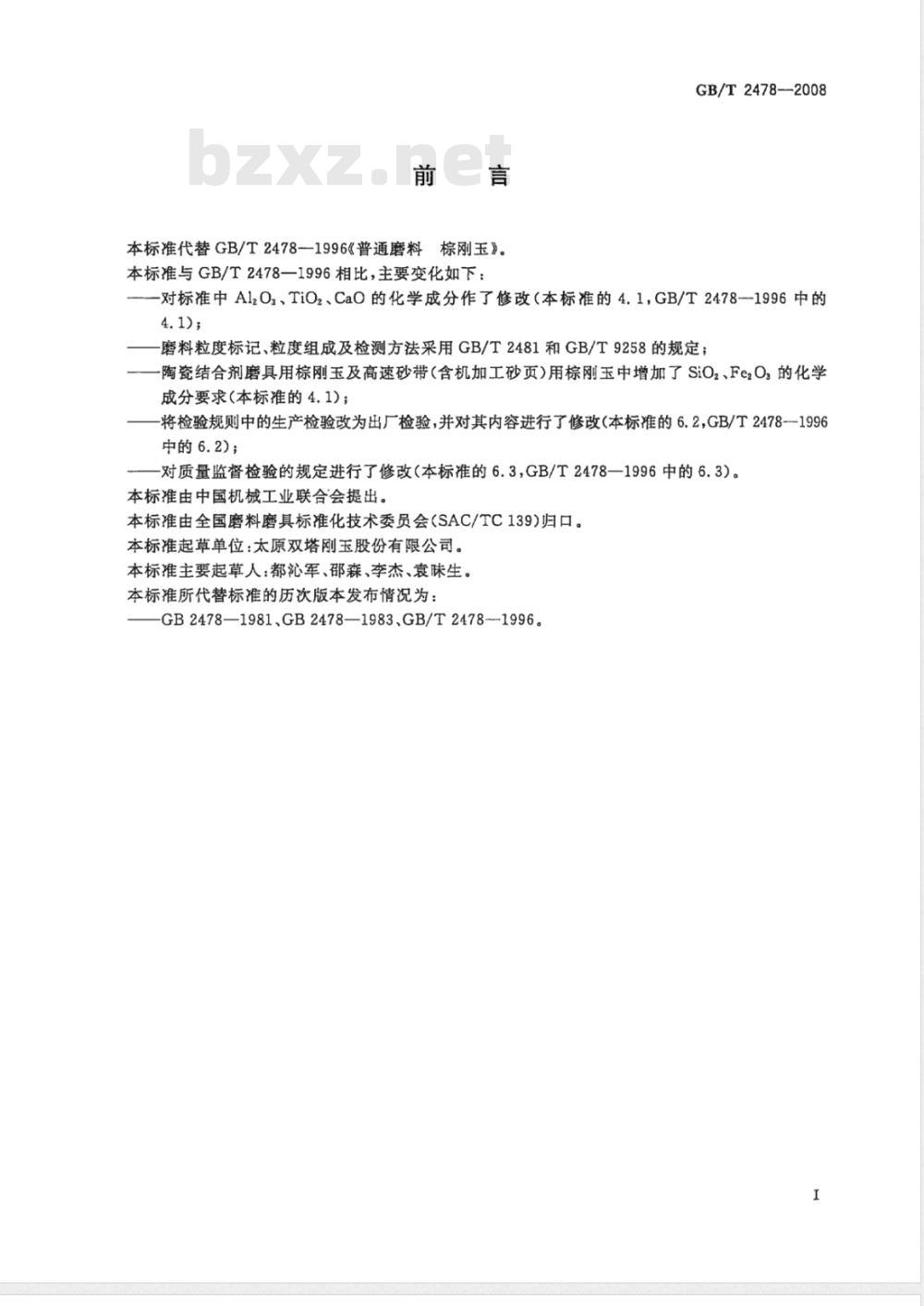

本标准代替GB/T24781996《普通磨料棕刚玉》。本标准与GB/T2478—1996相比，主要变化如下：GB/T2478—2008
对标准中A12O3、TiO2、CaO的化学成分作了修改（本标准的4.1，GB/T2478--1996中的4.1);
磨料粒度标记、粒度组成及检测方法采用GB/T2481和GB/T9258的规定；一陶瓷结合剂磨具用棕刚玉及高速砂带（含机加工砂页）用棕刚玉中增加了SiO2、Fe2O的化学成分要求（本标准的4.1)；
将检验规则中的生产检验改为出厂检验，并对其内容进行了修改（本标准的6.2GB/T2478一1996中的6.2)；
对质量监督检验的规定进行了修改（本标准的6.3，GB/T2478一1996中的6.3）。本标准由中国机械工业联合会提出。本标准由全国磨料磨具标准化技术委员会(SAC/TC139)归口。本标准起草单位：太原双塔刚玉股份有限公司。本标准主要起草人：都沁军、部森、季杰、袁味生。本标准所代替标准的历次版本发布情况为：GB2478—1981、GB2478—1983、GB/T2478--1996。I

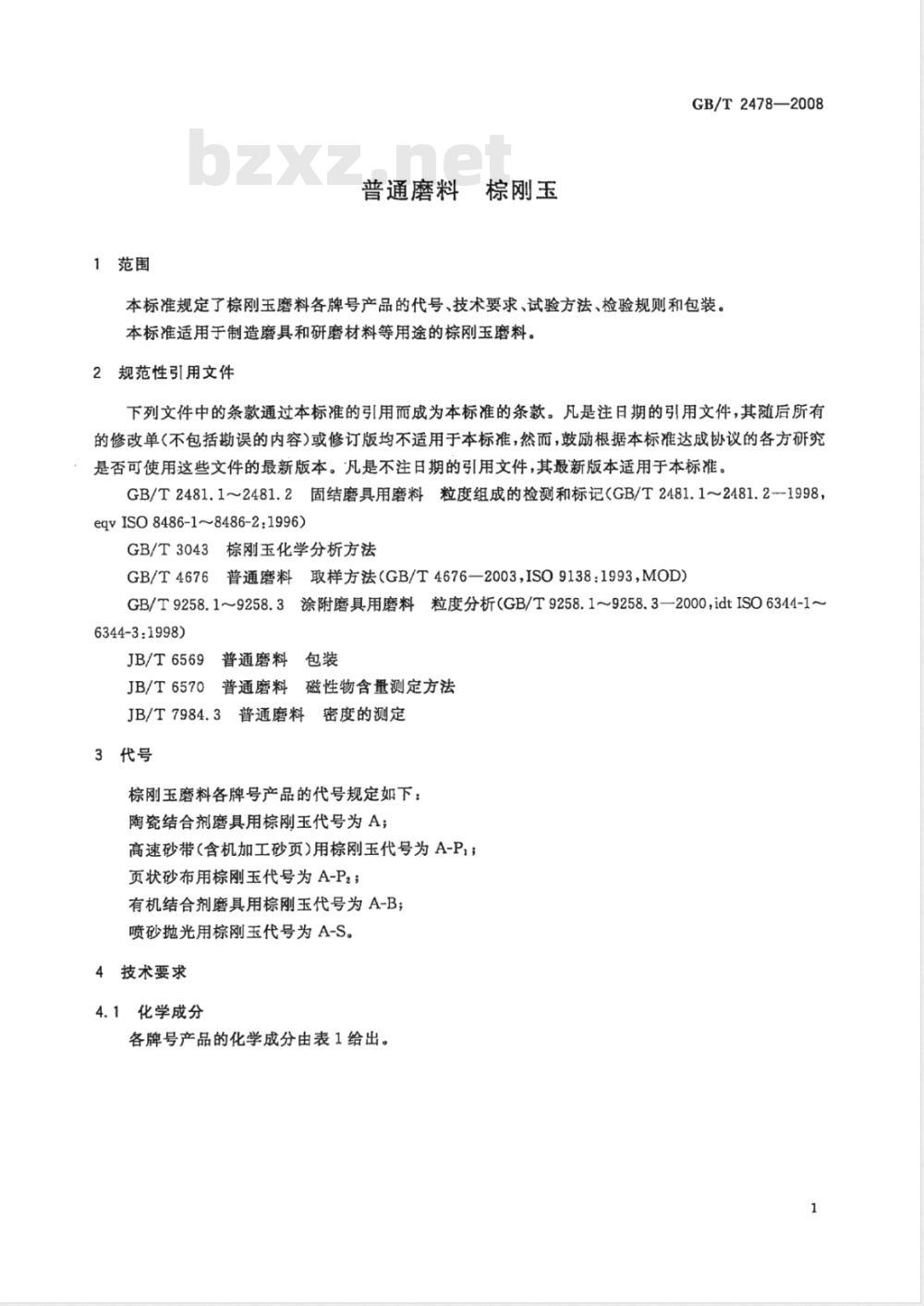

1范围
普通磨料棕刚玉
GB/T2478—2008
本标准规定了棕刚玉磨料各牌号产品的代号、技术要求、试验方法、检验规则和包装。本标准适用于制造磨具和研磨材料等用途的棕刚玉磨料。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2481.1～2481.2固结磨具用磨料粒度组成的检测和标记(GB/T2481.1～2481.2--1998，eqvISO8486-1~8486-2:1996)
GB/T3043棕刚玉化学分析方法
GB/T4676普通磨料取样方法（GB/T4676—2003，ISO9138：1993，MOD）GB/T9258.1～9258.3涂附磨具用磨料粒度分析(GB/T9258.1～9258.3—2000，idtISO6344-1～6344-3：1998）
JB/T6569普通磨料包装
JB/T6570普通磨料磁性物含量测定方法JB/T7984.3普通磨料密度的测定3代号
棕刚玉磨料各牌号产品的代号规定如下：陶瓷结合剂磨具用棕刚玉代号为A；高速砂带（含机加工砂页)用棕刚玉代号为A-Pi；页状砂布用棕刚玉代号为A-P2；有机结合剂磨具用棕刚玉代号为A-B;喷砂抛光用棕刚玉代号为A-S。
4技术要求
4.1化学成分
各牌号产品的化学成分由表1给出。1
GB/T2478—2008
粒度范围
F4～F80
P12～P80
F90～F150
P100~P150
F180～F220
P180P220
F230F800
(P240~P800)
F1000~F1290
(P1000~P100)
P1 500 ~P2 156g
F4~F80
P12~P80

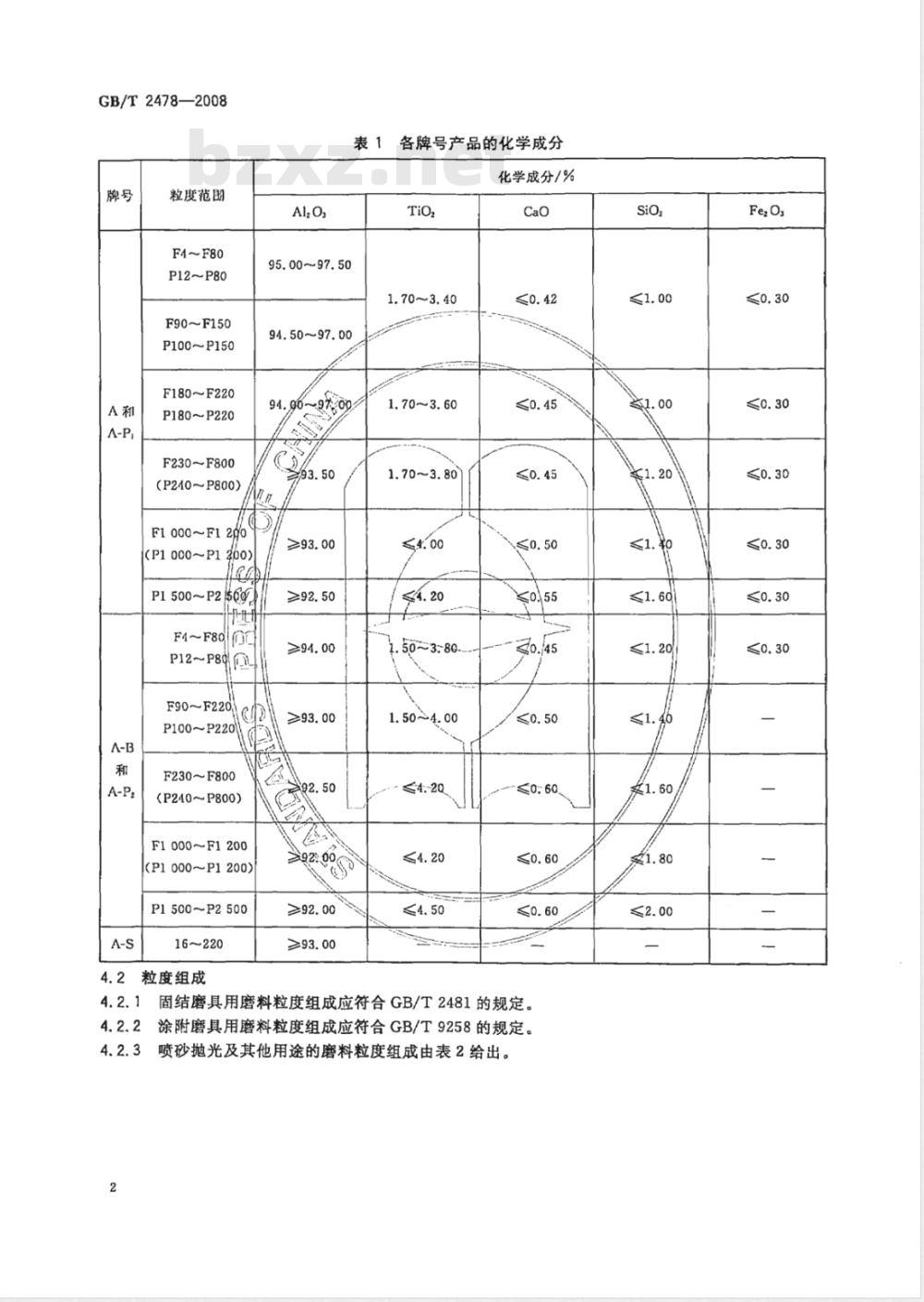

表1各牌号产品的化学成分
化学成分/%
95.00~97.50
1.70~3.40
94.50~97.00
94.06~9200
F90~F220c
P100~P220l
F230～F800
(P240~P800)
F1000～F1200
(P1000～P1200）
P1500~P2500
16～220
4.2粒度组成
1.70~3.60
1.70~3.80
1.50~3:80
1.50~4.00
≤4:20
4.2.1固结磨具用磨料粒度组成应符合GB/T2481的规定。涂附磨具用磨料粒度组成应符合GB/T9258的规定。4.2.2

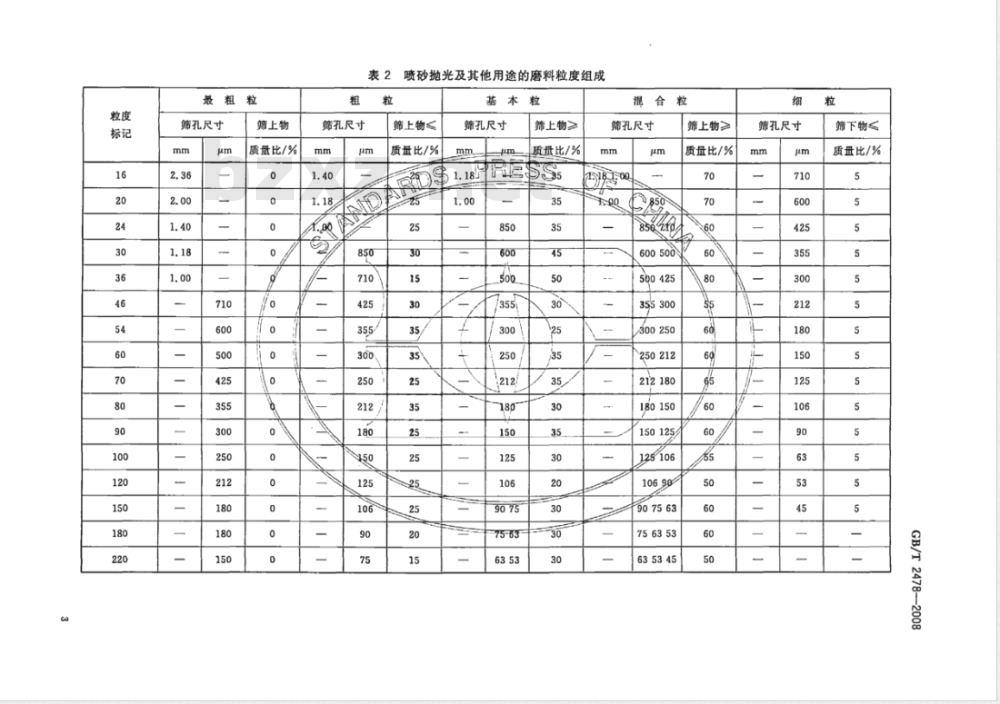

喷砂抛光及其他用途的磨料粒度组成由表2给出。sio
Fez Os
筛孔尺寸
筛上物
质量比/%
筛孔尺寸
喷砂抛光及其他用途的磨料粒度组成基本
筛上物≤
质量比/%
筛孔尺寸
筛上物》
质量比/%
混合粒
筛孔尺寸
600500
500 425
355300
300250
250212
212180
180150
150125
125 106
907563
75 6353
63 53 45
筛上物≥
质盘比/%
筛孔尺寸
筛下物≤
质盘比/%
GB/T2478—2008
GB/T2478-2008
4.3密度
F4(P12)至F220(P220)不小于3.90g/cm,F220(P220)以细不小于3.85g/cm。4.4铁合金粒含量
F30(P36)及以粗各号以不通过355μm筛的铁合金粒为零；F36～F90(P40～P100)各号以不通过粒度检查时最底层筛的铁合金粒为零；F100～F220(P120～P220)各号以不通过粒度检查时次底层筛的铁合金粒为零。
4.5磁性物含量
各牌号产品的磁性物含量由表3给出。表3
各牌号产品的磁性物含量
F4～F8
F12,P12
F16,P16,16
F20,20
F22,P20
F24,P24,24
F30,P30,30
F36,P36,36
F46,P40,46
F54,P50,54
F60,P6060
F70,70
F80,P80,80
F90,P100,90
F100,100
F120,P120,120
F150,P150,150bzxz.net
F180,P180,180
F220,P220,220
5试验方法
5.1化学成分按GB/T3043的规定进行检验。5.2粒度组成
磁性物含量/%
不多于
5.2.1固结磨具用磨料按GB/T2481的规定进行检验。5.2.2涂附磨具用磨料按GB/T9258的规定进行检验。5.3密度按JB/T7984.3的规定进行检验。5.4铁合金粒和磁性物含量按JB/T6570的规定进行检验。4
检验规则
6.1试样的抽取
按GB/T4676的规定进行抽样。
2出厂检验
GB/T2478—2008
出厂产品须按标准规定检验，所有项目全部符合技术要求时，该批产品方可判为合格。6.3
质量监督检验
质量监督检验时，将被检产品划分为不同的粒度段，每个粒度段随机选取一种代表粒度号进行抽样，抽样采取一次抽样。粒度段划分规定见表4。对抽取的试样分别按第4章的技术要求进行全项检验，符合要求则判为合格，否则为不合格。表4粒度段划分及抽样规定
粒度段划分
F4～F36(P12P36）
F40～F80(P40～P80)
F90～F150(P100～P150)
F180～F220(P180～P220)
F230F360(P240~P360)
F400~F800(P400~P800)
F1000~F1200(P1000~P1200)
P1500～P2500
7包装
包装按JB/T6569的规定执行。
抽取粒度
每个粒度段随机抽取一种代表粒度号(F磨料和P磨料应分别抽样）
GB/T2478-2008
中华人民共
国家标准
普通磨料棕刚玉
GB/T2478—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社案皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2008年7月第一版
印张0.75
字数12千字
2008年7月第一次印刷
书号：155066·1-32363
3定价14.00元
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
