【国家标准(GB)】 切削刀具 高速钢分组代号

ICS25.100.01
中华人民共和国国家标准
GB/T 17111—2008
代替GB/T171111997
切削刀具
高速钢分组代号
Cutting lool-Designation of high-speed steel groups(ISO11054:2006，MOD)
2008-06-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-01-01实施

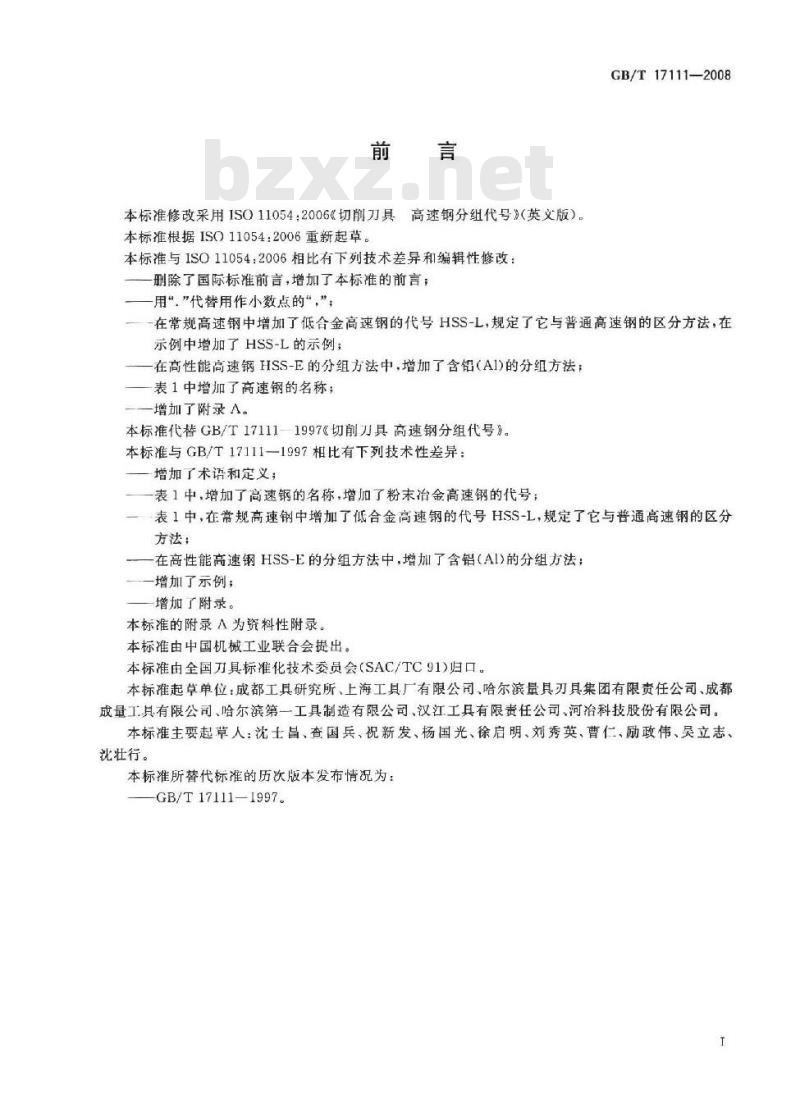

本标准修改采用ISO11054：2006《切削刀具高速钢分组代号》（英文版）。本标准根据ISO11054：2006重新起草。本标准与ISO11054：2006相比有下列技术差异和编辑性修改：删除了国际标准前言，增加了本标准的前言；一用“”代替用作小数点的“，”；GB/T17111-2008
一在常规高速钢中增加了低合金高速钢的代号HSS-L，规定了它与普通高速钢的区分方法，在示例中增加了HSS-L的示例；
在高性能高速钢HSS-E的分组方法中，增加了含铝（AI)的分组方法；表1中增加了高速钢的名称；
一增加了附录 A。
本标准代替GB/T171111997《切削刀具高速钢分组代号》。本标准与GB/T17111-1997相比有下列技术性差异：增加了术语和定义；
一表1中，增加了高速钢的名称，增加了粉末冶金高速钢的代号：一表1中，在常规高速钢中增加了低合金高速钢的代号HSS-L，规定了它与普通高速钢的区分方法；
一在高性能高速钢HSS-E的分组方法中，增加了含铝（AI)的分组方法；—一增加了示例；
增加了附录。
本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91)归口。本标准起草单位：成都工具研究所、上海工具厂有限公司、哈尔滨最具刃具集团有限责任公司、成都成量工具有限公司、哈尔滨第一工具制造有限公司、汉江工具有限责任公司、河冶科技股份有限公司。本标唯主要起草人：沈土昌、查国兵、祝新发、杨国光、徐启明、刘秀英、曹仁、励政伟、吴立志、沈壮行。
本标准所替代标准的历次版本发布情况为：GB/T17111—1997。

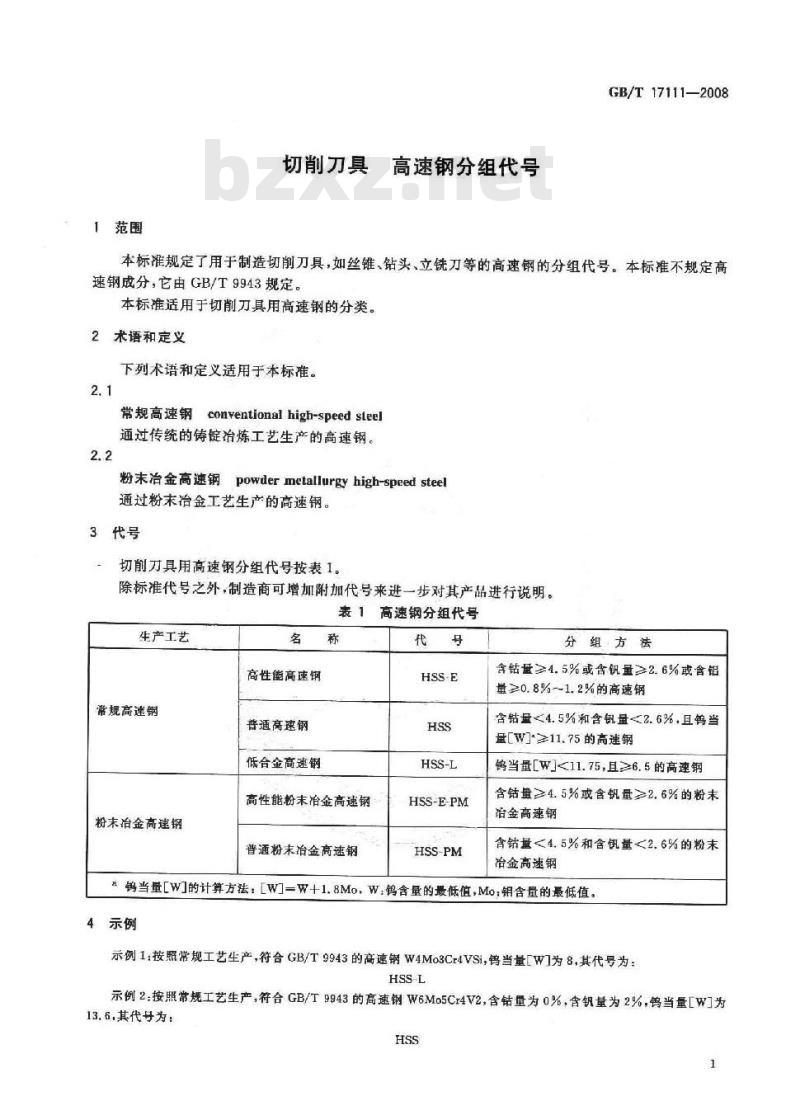

1范围
切削刀具高速钢分组代号
GB/T17111—2008
本标准规定了用于制造切削刀具，如丝锥、钻头、立铣刀等的高速钢的分组代号。本标准不规定高速钢成分，它由GB/T9943规定。本标准适用于切削刀具用高速钢的分类。2术语和定义
下列术语和定义适用于本标准。2.1
conventional high-speed steel常规高速钢
通过传统的铸锭冶炼工艺生产的高速钢2.2
粉末冶金高速钢powdermetallurgyhigh-speed steel通过粉末冶金工艺生产的高速钢。3代号
切削刀具用高速钢分组代号按表1。除标准代号之外·制造商可增加附加代号来进一步对其产品进行说明。表高速钢分组代号
生产工艺
常规高连钢
粉末冶金高速钢
高性能高速钢
普通高速钢
低合金高速钢
高性能粉末冶金高速钢
普通粉末冶金高速钢
HSS-E-PM
HSS-PM
分组方法
含钻量≥4.5%或含量≥2.6%或含铝量≥0.8%～1.2%的高速钢
含钻量<4.5%和含钒量<2.6%，且钨当量[W≥11.75的高钢
钨当量[W]<11.75，且≥6.5的高速钢含钻盘≥4.5%或含钒量≥2.6%的粉末冶金高速钢
含钻量<4.5%和含钒量<2.6%的粉末冶金高速钢
钨当量［W]的计算方法：［W]=W+1.8Mo，W：钨含量的最低值，Mo：钥含量的景低值。4示例
示例1：按照常规工艺生产，符合GB/T9943的高速钢W4Mo3Cr4VSi，钨当量【W1为8，其代号为：HSS-L
示例2按照常规工艺生产，符合GB/T9943的高速钢W6Mo5Cr4V2，含钴量为0%，含钒量为2%，钨当量［W为13.6.其代号为：
GB/T 171112008

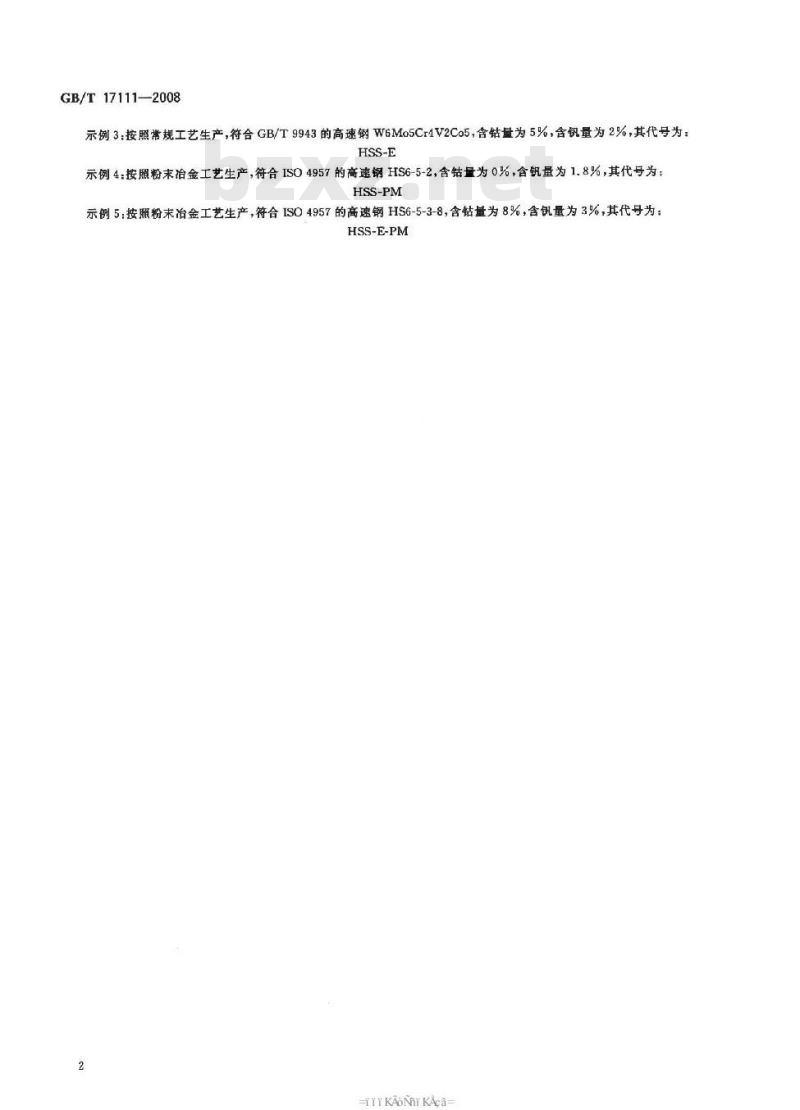

示例3：按照常规工艺生产，符合GB/T9943的高速钢W6Mo5Cr4V2Co5，含钻量为5%，含钒量为2%，其代号为：HSS-E
示例4:按照粉末冶金工艺生产，符合ISO4957的高速钢HS6-5-2，含钴量为0%，含钒量为1.8%，其代号为；HSS-PM
示例5；按照粉末冶金工艺生产，符合ISO4957的高速钢HS6-5-3-8，含钻量为8%，含量为3%，其代号为：HSS-E-PM
-TKAONIKAca=

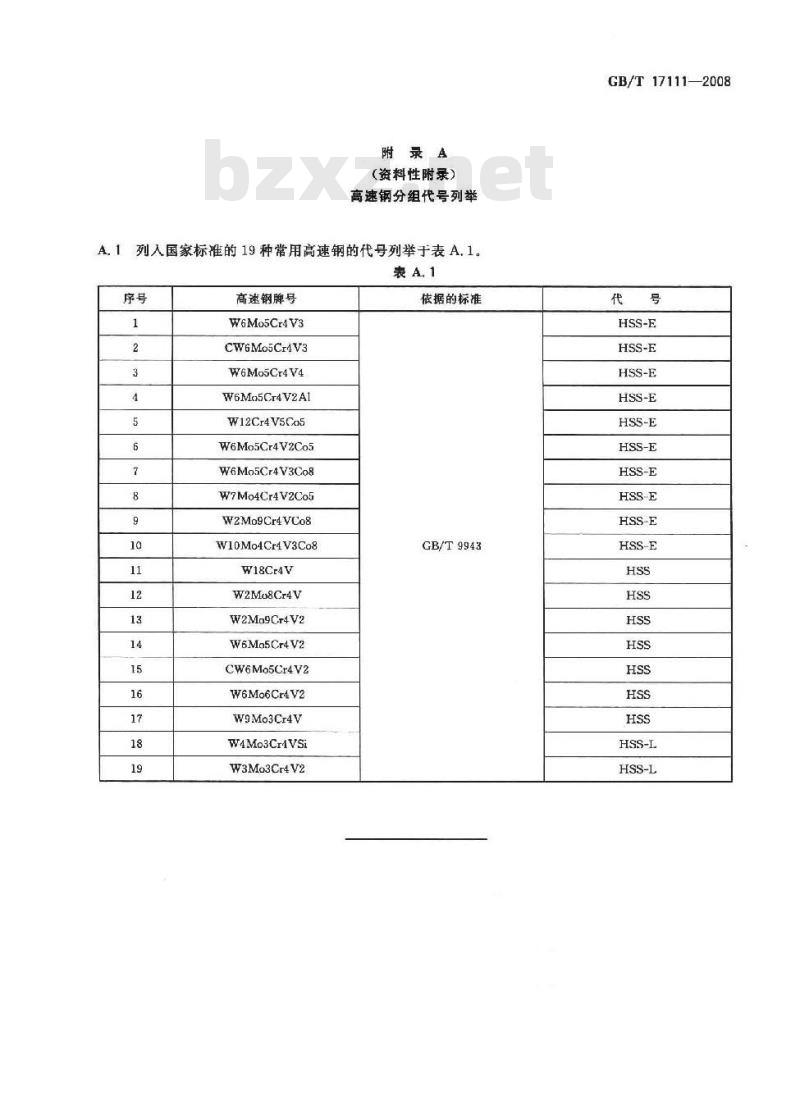

附录A
(资料性附录）此内容来自标准下载网
高速钢分组代号列举
列入国家标准的19种常用高速钢的代号列举于表A，1表A.1
高速钢牌号
W6Mo5Cr4V3
CW6Mo5Cr4V3
W6Mo5Ct4V4
W6Mo5Cr4V2Al
W12Cr4V5Co5
W6Mo5Cr4V2Co5
W6Mo5Cr4V3Co8
W7M04Cr4V2Co5
W2Mo9Cr4VCo8
W10M04Cr4V3C08
W18Cr4V
W2Mo8Cr4V
W2Ma9Cr4V2
W6Ma5Cr4V2
CW6Mo5Cr4V2
W6Mo6Cr4V2
W9Mo3Cr4V
W4Mo3CriVSi
W3Mo3Cr4V2
依据的标准
GB/T9943
GB/T17111—2008
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
