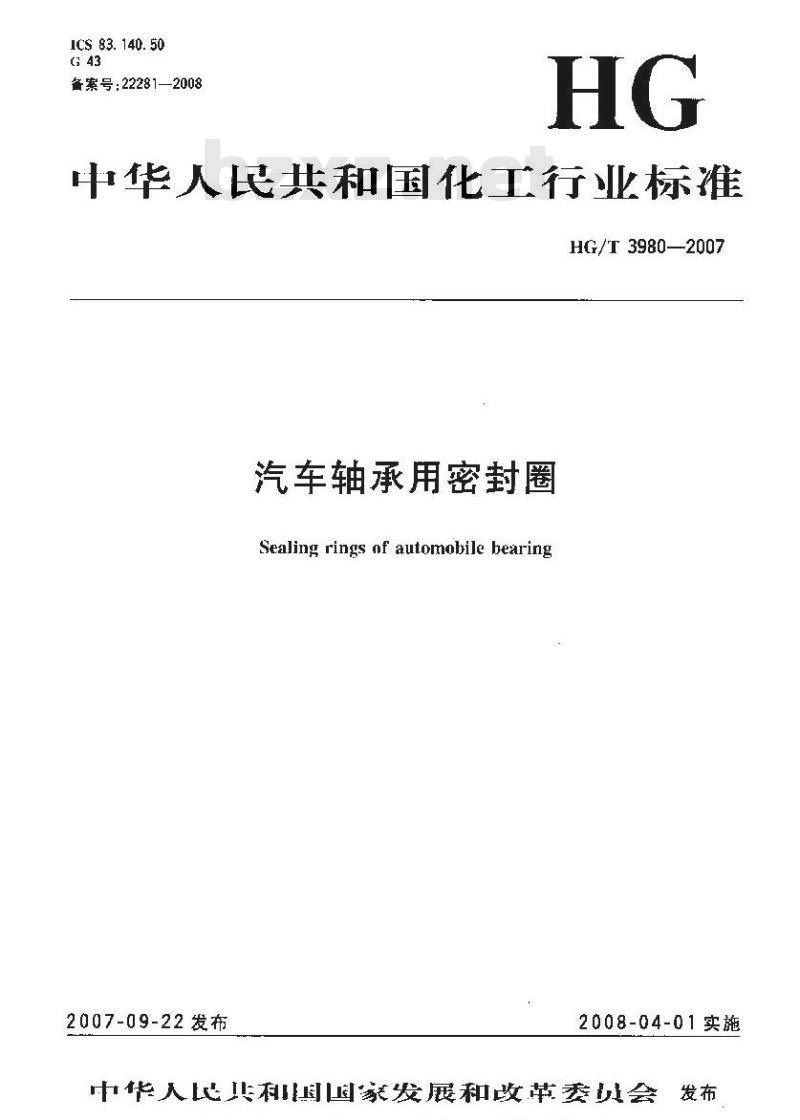

【化工行业标准(HG)】 汽车轴承用密封圈

ICS 83.140.50
备案号：22281—2008
中华人民共和国化工行业标准
HG/T3980—2007
汽车轴承用密封圈
Sealing rings of automobile bearing2007-09-22发布
2008-04-01实施

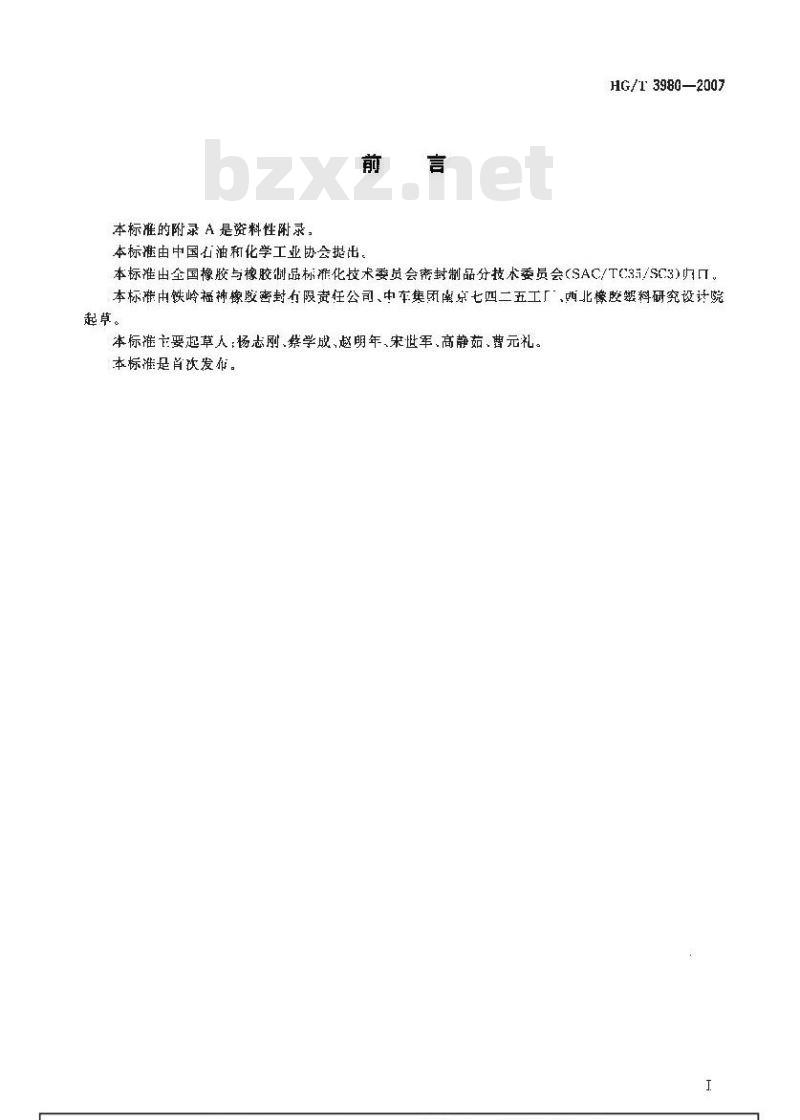

中华人长共利国国家发展和改革委员会发布本标准的附录 A 是资料性附录。前言
本标准由中国右油和化学工业协会提出。HG/T3980—2007
本标准出全国橡胶与橡胶制品标雅化技术委员会密封制品分技术委员会（SAC/TCSi/SC3)归口本标准由铁岭福神橡胶密封有限任公司、中车集团南京七四二五工厂、西北橡胶塑料研究设计院起草。
本标准亡要起草人：杨志刚、祭学成、赵明年、宋世军、高静茹、曹元礼。本标准是首次发作。

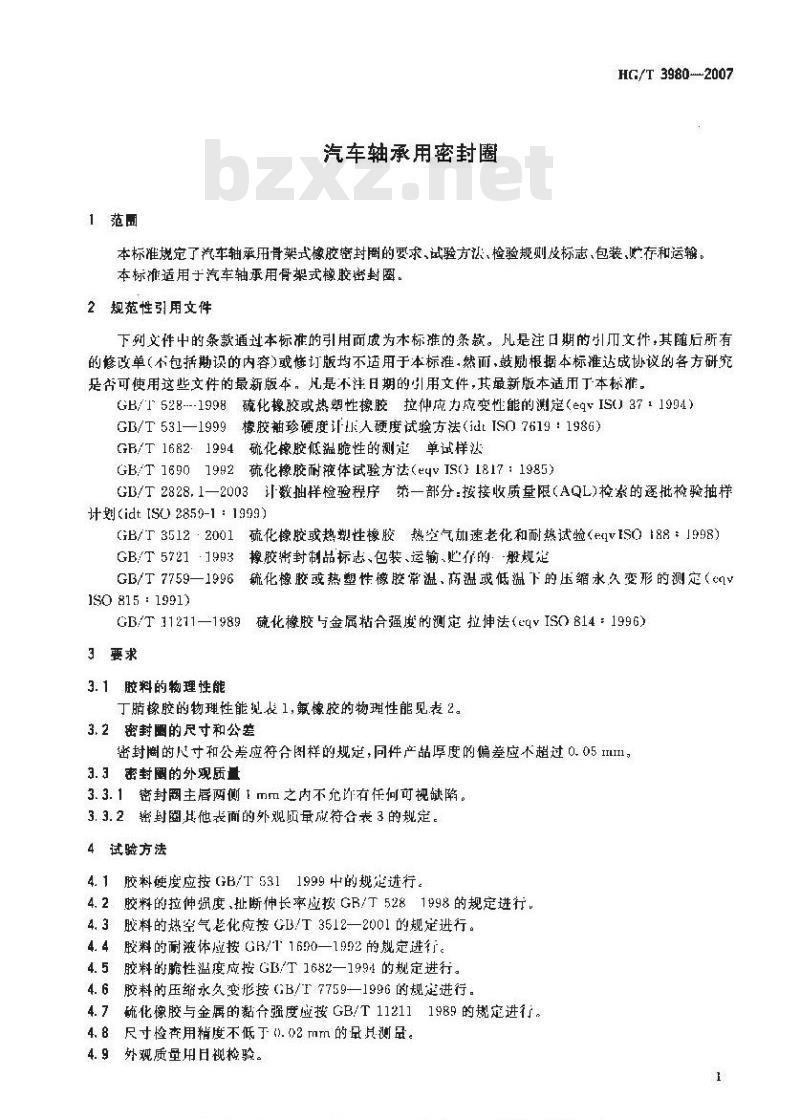

1范围
汽车轴承用密封圈
HG/T3980—2007
本标准规定了汽车轴承用骨架式像胶密封的要求，试验方泌，检验规则及标志、包装，忙存和运翰。本标准适用于汽车轴承用骨架式橡胶密封圈。2规范性引用文件
下列伴中的条款通过本标准的引用而成为术标推的紧款。凡是注口期的门文件，其随后所有的修改单（不包括期误的内容)或惨订版均不适用于本标准，然而，鼓励根据本标谁达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用丁本标雅。GB/T528---1998硫化橡胶或热塑性橡胶拉仲应力应变性能的测定（eqvIS(）37：1994）GB/T531—1999橡胶袖珍硬度计人硬度试验方法（idtISO7619：1986）GB/T16821994硫化橡胶低温脆性的测定单试样泌GB/T16901992硫化橡胶耐裤体试验方法（e4VIS1817：1985）GB/T2828.1一2003计数抽样检验程序第一部分按接收质量限（AQL)检索的逐批树验抽样计划(idt[SO2859-1：1999)
GB/T35122001硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（e1S188：1998）GB/T5721：1993橡胶谢封制品标志、包装、运输、些存的：般规定GB/T7759—1996硫化橡胶或热塑性橡胶常温、高温或低温下的压缩永久变形的测定(clV1S0 815 : 19913
GB/T 11211-—1989
硫化橡胶与金属粘合强度的测定拉坤法（eqvISOB14：1996)3要求
3. 1 脏料的物理性能
丁橡胶的物理性能见表1,氟橡胶的物理性能见表2。3.2密封圈的尺寸和公差
密封的人寸和公差应符合图样的规定，同件产品厚度的偏差应不超过0.051mm。3.3密封的外观质量
3. 3. 1密封网主唇两侧 1mm之内不允许右任何可视缺陷。3. 3.2密封图其他表面的外观质量成符合表 3的规定。4试验方法
4.1胶料硬度应按GB/T5311999中的规定进行。4.2胶料的拉伸渠度、扯断伸长率应按GR/T5281998的规定进行。胶料的热空气老化应按GB/T3512—2001的规定进行。4. 3
胶料的耐液体应按GB/11690—1992的规定进行。4.5月
胶料的脆性温度应按GB/T 1682—1994的规定进行。4. 6
胶料的压缩永久变形按GB/I7759—1996的规定进行。硫化像胶与金属的黏合强度应按GB/T112111989的规定进行。4.7
尺寸检用精度不低于.2 mm 的最其测量。4.9
外观质量用日视检验。

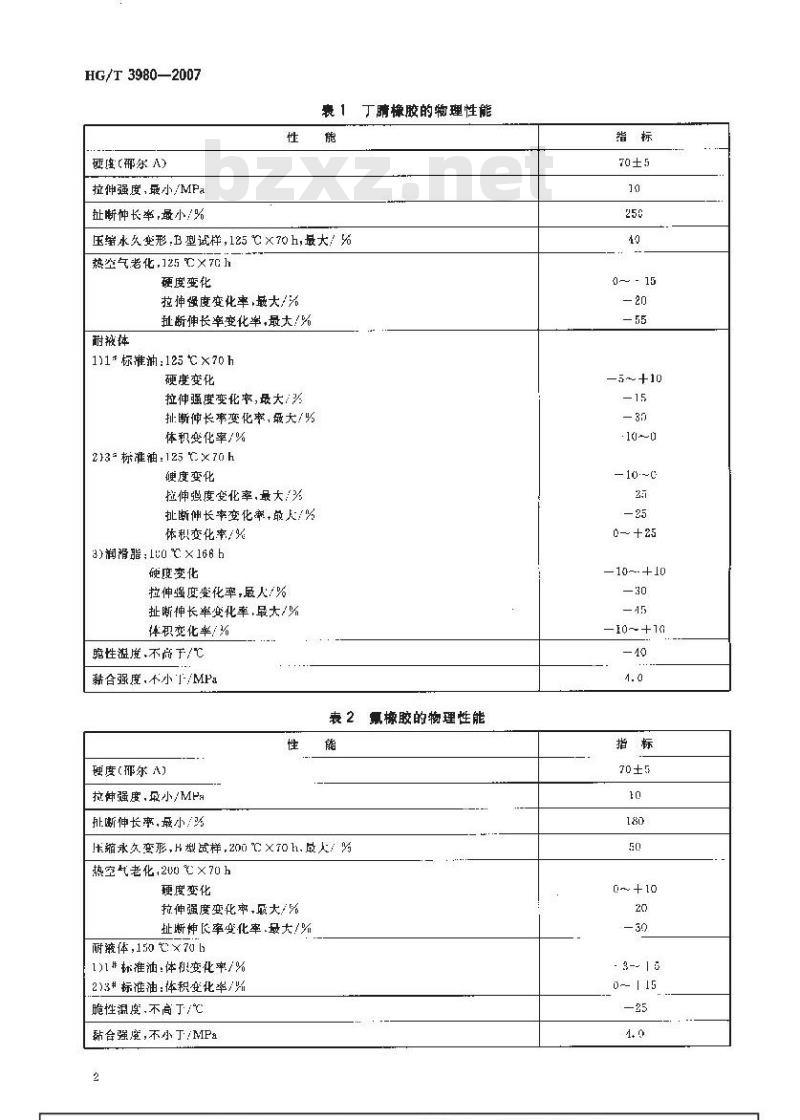

HG/T3980—2007
砸度（邢弥A)）
拉伸强度，最小/MPa
扯断仲长率,最小/%
丁睛橡胶的物理性能
压缩水久变形，B型试样，125℃×70h,最大/%热空气老化，125C×7C1
硬度变化
拉伸强度变化率，最大/%
扯断伸长率变化率，最大/%
耐微体
1)1*标准油：125×70h
硬度变化
拉伸强度变化率,最大/头
扯断伸长率变化率,最大/%
体积变化率/%
233=标准油:125 ×70 h
硬度变化
拉伸强度变化率,最大/%
扯断伸长率变化率,最人/%
体积变化率/器
3)润滑；101666
硬度变化
拉伸强度变化率，最人/%
扯断神长率变化率，最大/%
体积变化率/%
脆性温度,不高于/C
薪合强度,不小T-/MPa
表 2 氧橡胶的物理性能
缠度(邢尔A）
拉强度，最小/MP:
扯断伸长率,最小/死
压缩永久变形,H型成样,200 ℃×70 h.最大/%热空老化,20m℃×70 h
硬度变化
拉伸强度变化率,最大/%
扯断神长率变化率.最大/%
耐液体，150×70
1)1#标准油：体机变化率/%
2)3*标准油：体积变化率/%
脆性温度,不高丁/℃
合强度，不小丁/MPa
0 ~ - 15
5～+10
-10~℃
0~ +25wwW.bzxz.Net
10--+10
10~+10
- 3-- 1 5
0--[15

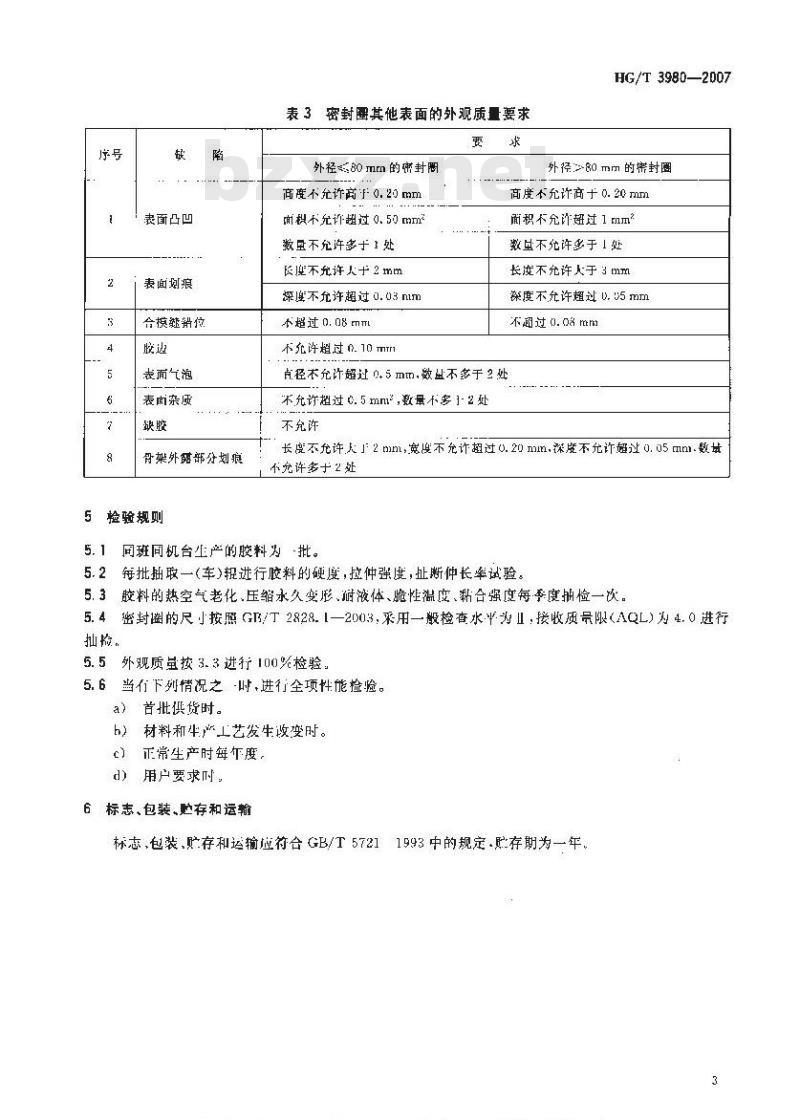

表凸凹
表面划狼
合模链销位
表面气泡
表面杂质
骨架外部分划痕
5检验规则
表3密封圈其他表面的外观质量要求要
外径80mm的密封圈
商度不允许商F-0. 20 mm
面积不充允许超过 0. 50 mm
数至不允许多于1处
长度不充许人于2mm
深度不允许超过0.03num
本超过 0. 08 mml
不允许超过 0. 10 mm
HG/T 3980—2007
外径80mm的举封圈
商度不允许商于0.20mm
面积不允许翅过1 mm
数量不允许多于处
长度不允许人于3mm
深度不充许超过0.05mm
不超过 0. 0% mm
点径本允许超过 0.5 mm,数盐不多于2 处不充许超过0.5mn，数量不多1-2处不充许
长度不充许人」2mm，宽度不充许超过.20mm.深能不允许翘过0.05mm.数域不充许多于2处
同斑同机台生产的胶料为-批。
每批抽取一(车)辑进行咬料的硬度，拉仲强度，址断伸长率试验。5.3
胶料的热空气老化压缩水久变形、耐液体、脆性温度、黏合强度每度珊检一次。5. 4
密封菌的尺小按照GB/2828.【一2003.采用一般检查水平为Ⅱ，接收质量限（AQL）为4.0进行拙，
5.5外观质虽按 3.3进行100%检验，5.6
当行下列情况之-时，进行全项性能检验。a)
首批供货时。
材料和牛产工艺发生变时。
正常生产时每午度，
用户要求时：
6标志、包装、购存和运输
标志，包装、贮存和运输应符合GB/T 57211993中的规定·照存期为一年。3
HG/T3980—2007
附 录 A
(资料性附录)
汽车轴承用密封圈的基本型式
汽车轴承用密封圈的基本型见图A1～图A.19，其中学母符导如下：D
外径；
d—内径；
主唇内径！
断唇内径
外衍度：
T作屏高度。
图 A. 1DDU型
图 A, 2
LLU型
图A3DAC-A型
图A.4DAC-B型
国A.5DAC-W型
图A.6DAC-WC型
图 A.7DAC-F型【带金属防尘盖】D
DU-A 型
HG/T390—2007
wWHG/T3980—2007
图 A. 9 DU-F 型(带金属防尘盖)图A.10DU有簧A型
图 A. 11
DU有B型
图A. 12DU 有策w型
图A.13DU有毓F型(带金属防尘盖）图A. 14
RNV型
图A.15RS-A型
图A.16RSV-B型
wWHG/T 3980—2007
HG/T3980—2007
RSV-C型
图 A,18
RSV-W型
图 A, 19 WJ 型
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
