【冶金行业标准(YB)】 硅铝合金

ICS77.100
中华人民共和国黑色冶金行业标准YB/T065—2008
代替YB/T065—1995
品合金
Ferrosilicon-aluminium
2008-03-12发布
2008-09-01实施
中华人民共和国国家发展和改革委员会发布
本标准代替YB/T065—1995《硅铝合金》。本标准此次修订对下列主要内容进行了修改：言
-对引用标准、试验方法、检验规则进行了补充和完善；YB/T065—2008
一对技术要求进行了修订，并增加了一个牌号。其中对部分牌号的硅含量进行了调整；铝含量上限由不小于52%调整到不小于50%，下限由不小于17%放宽到不小于10%；对杂质元素C、P含量的控制范围进行了调整；对硅铝合金产品的粒度要求进行了调整，上限由不大于150mm放宽到不大于250mm
-对包装、储运、标志和质量证明书进行了修订。本标准由中国钢铁工业协会提出。本标准由冶金工业信息标准研究院归口。本标准起草单位：四川川投峨眉铁合金(集团)有限责任公司、冶金工业信息标准研究院。本标准主要起草人：唐华应、郑惠丽、杨玉胜、张瑞香。本标准1995年10月首次发布。

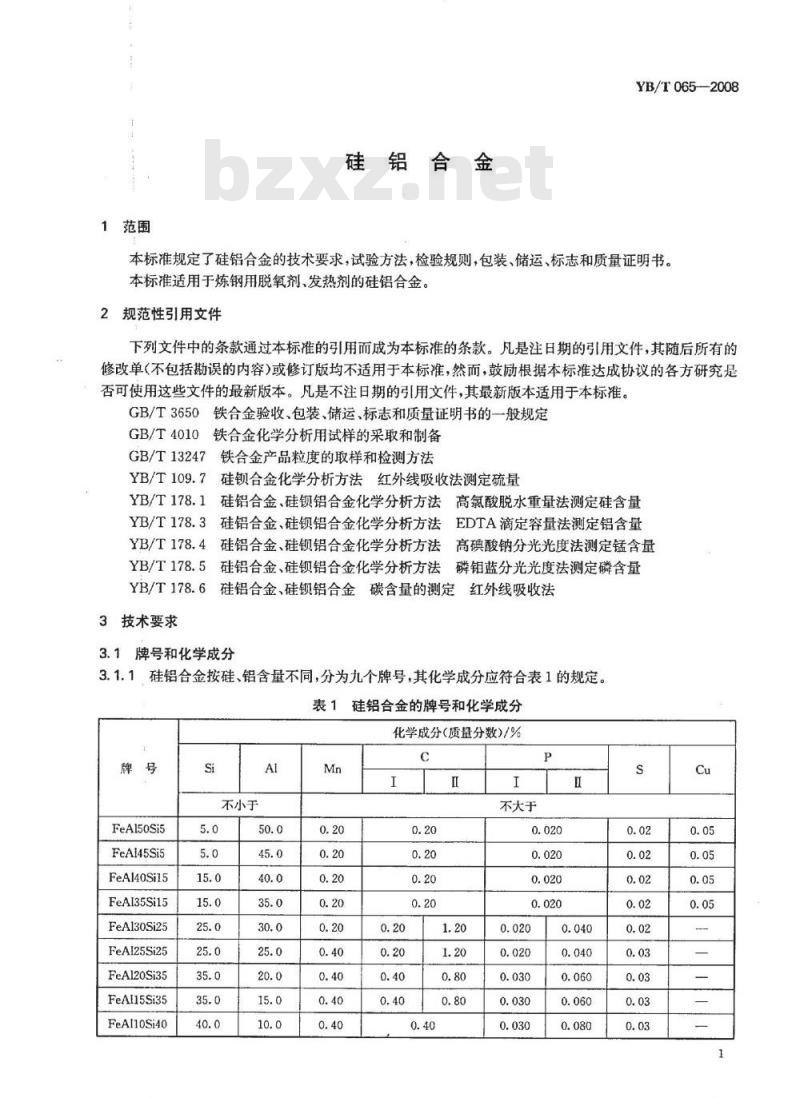

1范围
硅铝合金
YB/T065-2008
本标准规定了硅铝合金的技术要求，试验方法，检验规则，包装、储运、标志和质量证明书。本标准适用于炼钢用脱氧剂、发热剂的硅铝合金。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3650
GB/T4010
铁合金验收、包装、储运、标志和质量证明书的一般规定铁合金化学分析用试样的采取和制备铁合金产品粒度的取样和检测方法GB/T13247
硅锁合金化学分析方法红外线吸收法测定硫量YB/T109.7
硅铝合金、硅铝合金化学分析方法高氯酸脱水重量法测定硅含量YB/T178.1
YB/T178.3硅铝合金、硅铝合金化学分析方法EDTA滴定容量法测定铝含量硅铝合金、硅锁铝合金化学分析方法高碘酸钠分光光度法测定锰含量YB/T178.4
5硅铝合金、硅锁铝合金化学分析方法磷钼蓝分光光度法测定磷含量YB/T178.5
YB/T178.6硅铝合金、硅锁铝合金碳含量的测定红外线吸收法3技术要求
3.1牌号和化学成分
3.1.1硅铝合金按硅、铝含量不同，分为九个牌号，其化学成分应符合表1的规定。表1硅铝合金的牌号和化学成分
化学成分（质量分数)/%
FeA150Si5
FeA145Si5
FeAl40Si15
FeAI35Si15
FeAl30Si25
FeAI25Si25
FeA120Si35
FeAl15Si35
FeAl10Si40
不小于
不大于
YB/T065—2008

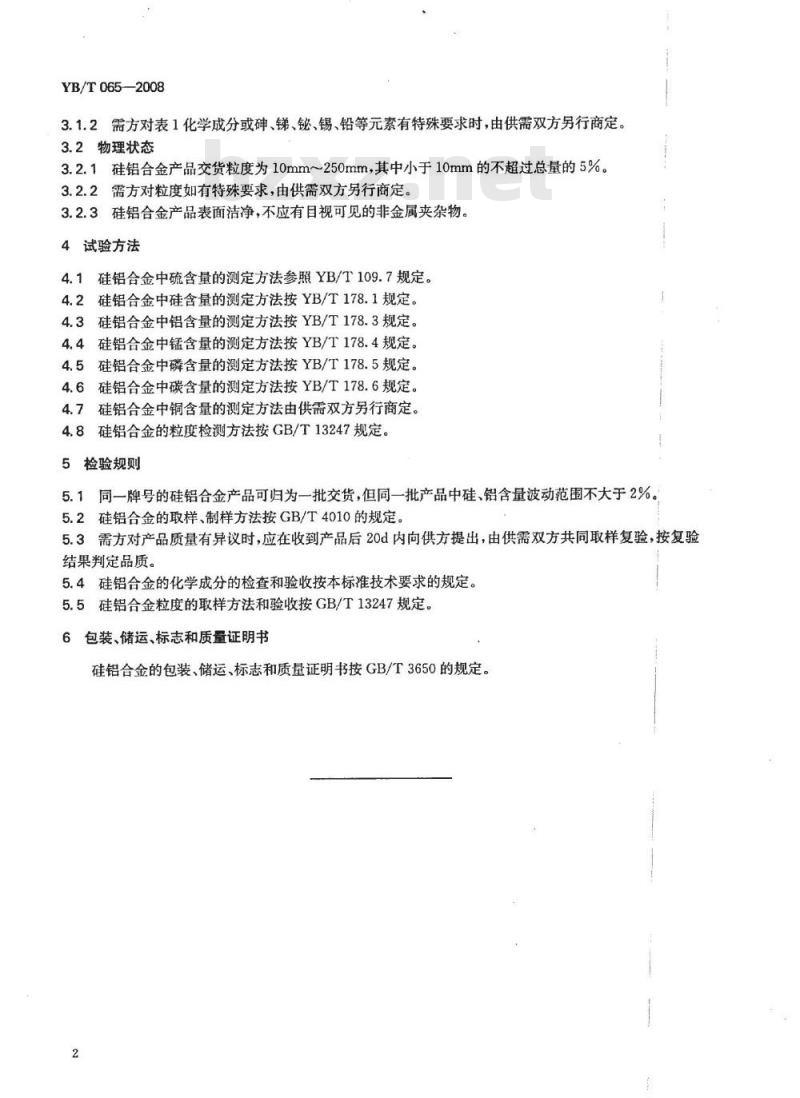

3.1.2需方对表1化学成分或砷、锑、铋、锡、铅等元素有特殊要求时，由供需双方另行商定、3.2物理状态
3.2.1硅铝合金产品交货粒度为10mm~250mm，其中小于10mm的不超过总量的5%。3.2.2需方对粒度如有特殊要求，由供需双方另行商定。3.2.3硅铝合金产品表面洁净，不应有目视可见的非金属夹杂物。4试验方法
4.1硅铝合金中硫含量的测定方法参照YB/T109.7规定。4.2硅铝合金中硅含量的测定方法按YB/T178.1规定。4.3硅铝合金中铝含量的测定方法按YB/T178.3规定。4.4硅铝合金中锰含量的测定方法按YB/T178.4规定。4.5硅铝合金中磷含量的测定方法按YB/T178.5规定。4.6硅铝合金中碳含量的测定方法按YB/T178.6规定。4.7硅铝合金中铜含量的测定方法由供需双方另行商定。4.8硅铝合金的粒度检测方法按GB/T13247规定。5检验规则
5.1同一牌号的硅铝合金产品可归为一批交货，但同一批产品中硅、铝含量波动范围不大于2%5.2硅铝合金的取样、制样方法按GB/T4010的规定。5.3需方对产品质量有异议时，应在收到产品后20d内向供方提出，由供需双方共同取样复验，按复验结果判定品质。
5.4硅铝合金的化学成分的检查和验收按本标准技术要求的规定。5.5硅铝合金粒度的取样方法和验收按GB/T13247规定。6包装、储运、标志和质量证明书硅铝合金的包装、储运、标志和质量证明书按GB/T3650的规定。2
中华人民共和国黑色冶金
行业标准下载标准就来标准下载网
硅铝合金
YB/T065—2008
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京兴华印刷厂印刷
各地新华书店经销
开本880X12301/16印张0.5字数8千字2008年6月第一版，2008年6月第一次印刷*
统一书号：155024·229
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
