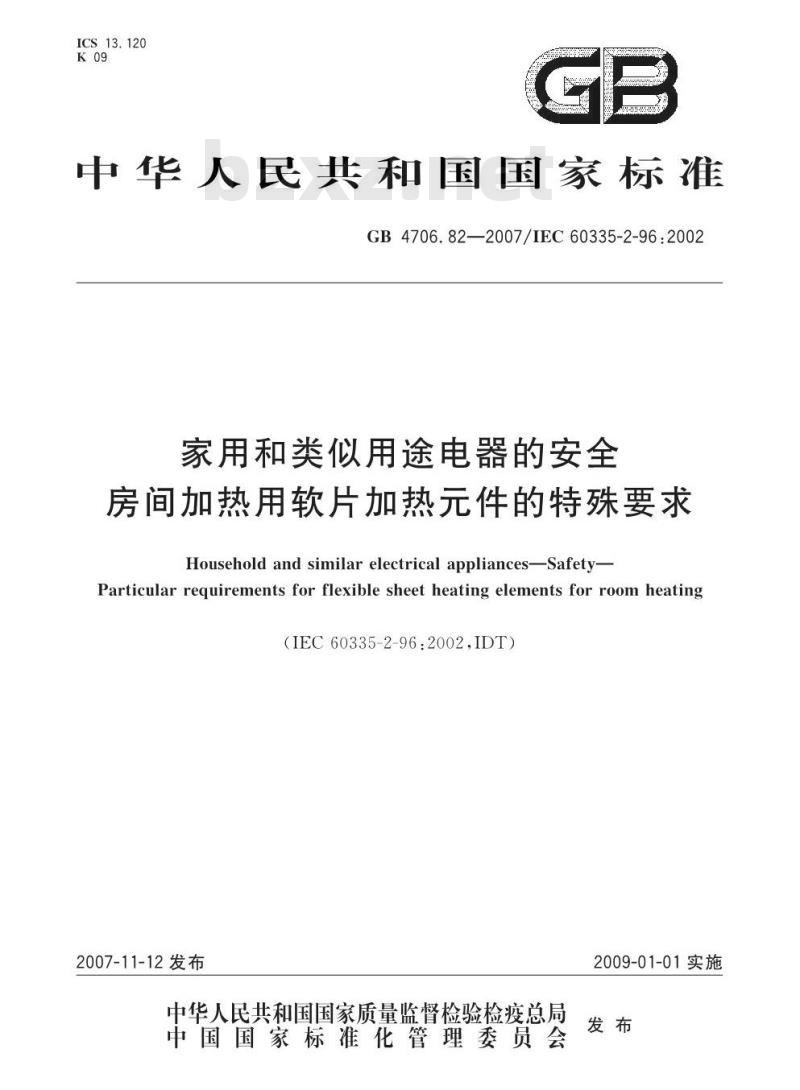

ICS13.120
中华人民共和国国家标准
GB4706.82—2007/IEC60335-2-96:2002家用和类似用途电器的安全
房间加热用软片加热元件的特殊要求Household and similar electrical appliances-Safety-Particular requirements for flexible sheet heating elements for room heating（IEC60335-2-96：2002,IDT）
2007-11-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

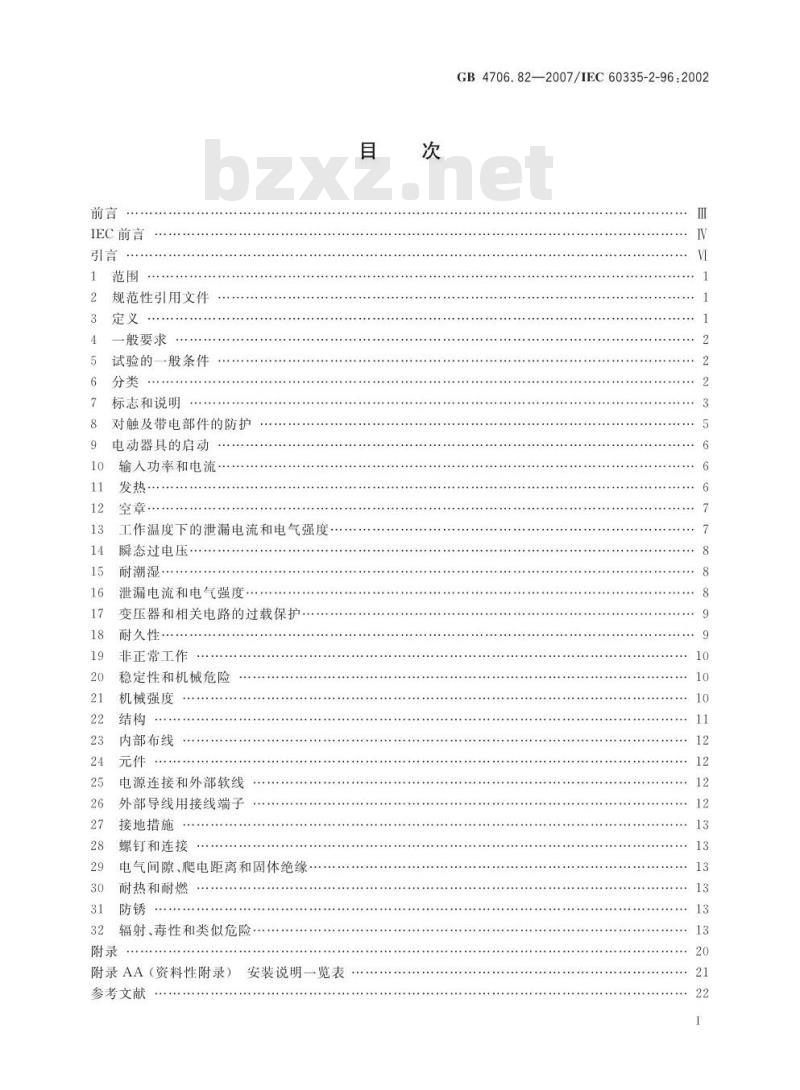

IEC前言
规范性引用文件
般要求
试验的一般条件
标志和说明
对触及带电部件的防护
电动器具的启动
输人功率和电流
发热：
工作温度下的泄漏电流和电气强度瞬态过电压
耐潮湿·
泄漏电流和电气强，
变压器和相关电路的过载保护
耐久性
非正常工作
稳定性和机械危险
机械强度
内部布线
电源连接和外部软线
外部导线用接线端子
接地措施
螺钉和连接
电气间隙、爬电距离和固体绝缘耐热和耐燃
辐射、毒性和类似危险
附录AA（资料性附录）
参考文献
安装说明
GB4706.82—2007/IEC60335-2-96:2002V

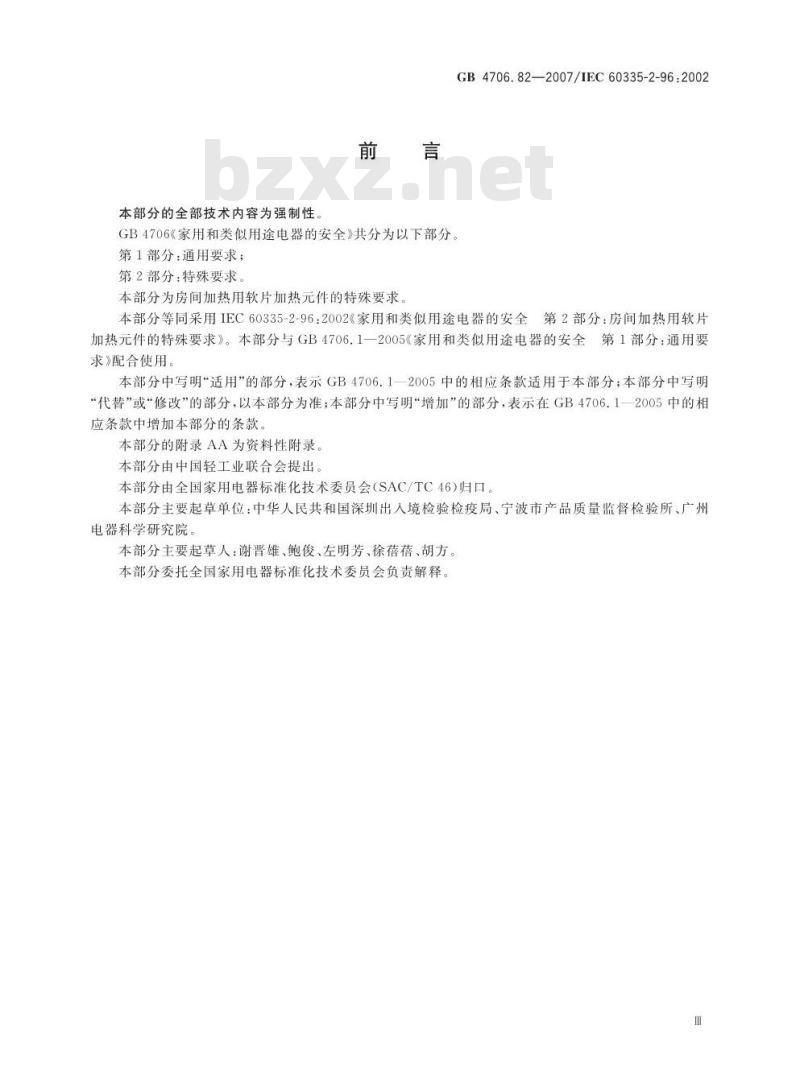

本部分的全部技术内容为强制性前言
GB4706.82—2007/IEC60335-2-96:2002GB4706《家用和类似用途电器的安全》共分为以下部分。第1部分：通用要求；
第2部分：特殊要求
本部分为房间加热用软片加热元件的特殊要求本部分等同采用IEC60335-2-96：2002《家用和类似用途电器的安全第2部分：房间加热用软片加热元件的特殊要求》。本部分与GB4706.1一2005《家用和类似用途电器的安全第1部分：通用要求》配合使用。
本部分中写明\适用”的部分，表示GB4706.1一2005中的相应条款适用于本部分；本部分中写明“代替”或“修改”的部分，以本部分为准；本部分中写明“增加”的部分，表示在GB4706.1一2005中的相应条款中增加本部分的条款
本部分的附录AA为资料性附录。本部分由中国轻工业联合会提出。本部分由全国家用电器标准化技术委员会（SAC/TC46)归口。本部分主要起草单位：中华人民共和国深圳出入境检验检疫局、宁波市产品质量监督检验所、广州电器科学研究院，
本部分主要起草人：谢晋雄、鲍俊、左明芳、徐蓓蓓、胡方。本部分委托全国家用电器标准化技术委员会负责解释。m

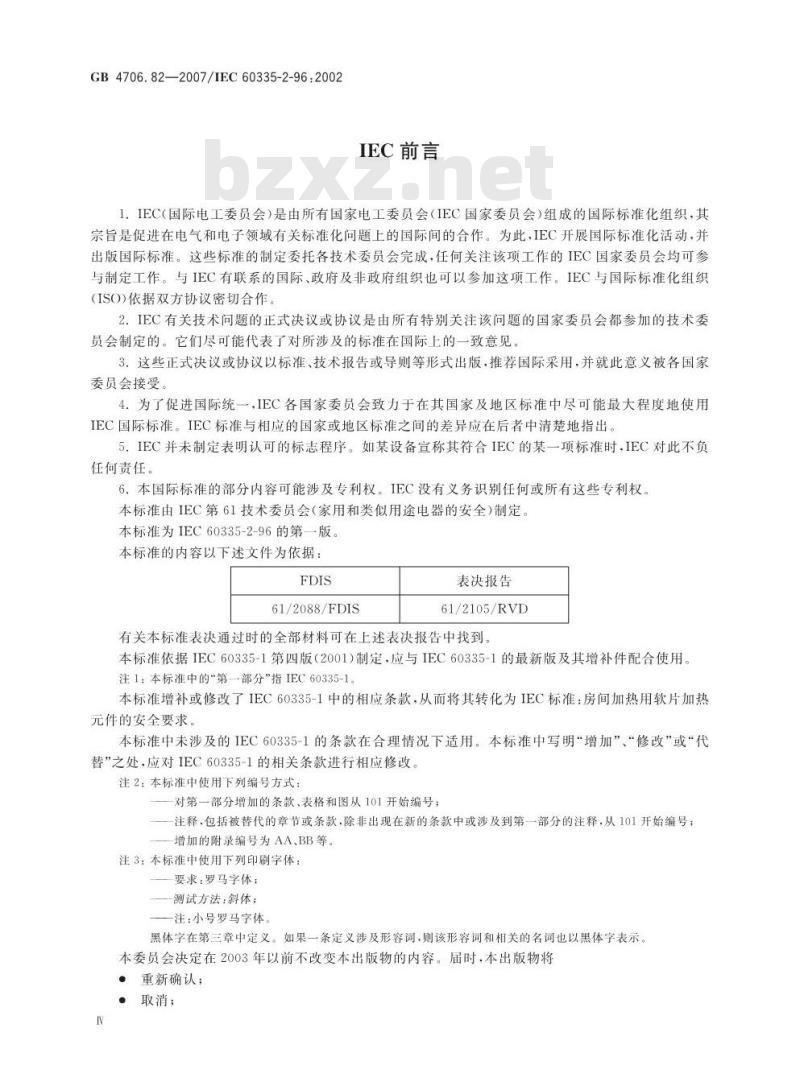

GB4706.82—2007/IEC60335-2-96:2002IEC前言
1.IEC（国际电工委员会）是由所有国家电工委员会（IEC国家委员会）组成的国际标准化组织，其宗旨是促进在电气和电子领域有关标准化问题上的国际间的合作。为此，IEC开展国际标准化活动，并出版国际标准。这些标准的制定委托各技术委员会完成，任何关注该项工作的IEC国家委员会均可参与制定工作。与IEC有联系的国际、政府及非政府组织也可以参加这项工作。IEC与国际标准化组织(ISO)依据双方协议密切合作。
2.IEC有关技术问题的正式决议或协议是由所有特别关注该问题的国家委员会都参加的技术委员会制定的。它们尽可能代表了对所涉及的标准在国际上的一致意见3.这些正式决议或协议以标准技术报告或导则等形式出版，推荐国际采用，并就此意义被各国家委员会接受
4.为了促进国际统一，IEC各国家委员会致力于在其国家及地区标准中尽可能最大程度地使用IEC国际标准。IEC标准与相应的国家或地区标准之间的差异应在后者中清楚地指出5.IEC并未制定表明认可的标志程序。如某设备宣称其符合IEC的某一项标准时，IEC对此不负任何责任。
6.本国际标准的部分内容可能涉及专利权。IEC没有义务识别任何或所有这些专利权本标准由IEC第61技术委员会（家用和类似用途电器的安全）制定，本标准为IEC60335-2-96的第一版。本标准的内容以下述文件为依据：FDIS
61/2088/FDIS
表决报告
61/2105/RVD
有关本标准表决通过时的全部材料可在上述表决报告中找到。本标准依据IEC60335-1第四版（2001）制定，应与IEC60335-1的最新版及其增补件配合使用。注1：本标准中的“第一部分”指IEC60335-1。本标准增补或修改了IEC60335-1中的相应条款，从而将其转化为IEC标准：房间加热用软片加热元件的安全要求。
本标准中未涉及的IEC60335-1的条款在合理情况下适用。本标准中写明“增加”、“修改”或“代替”之处，应对IEC60335-1的相关条款进行相应修改。注2：本标准中使用下列编号方式：一对第一部分增加的条款、表格和图从101开始编号一注释，包括被替代的章节或条款，除非出现在新的条款中或涉及到第一部分的注释，从101开始编号；增加的附录编号为AA、BB等。
注3：本标准中使用下列印刷字体：要求：罗马字体：
测试方法：斜体；
一注：小号罗马字体。
黑体字在第三章中定义。如果一条定义涉及形容词.则该形容词和相关的名词也以黑体字表示。本委员会决定在2003年以前不改变本出版物的内容。届时，本出版物将·重新确认；
·取消；
由修订版替代或
·增补。

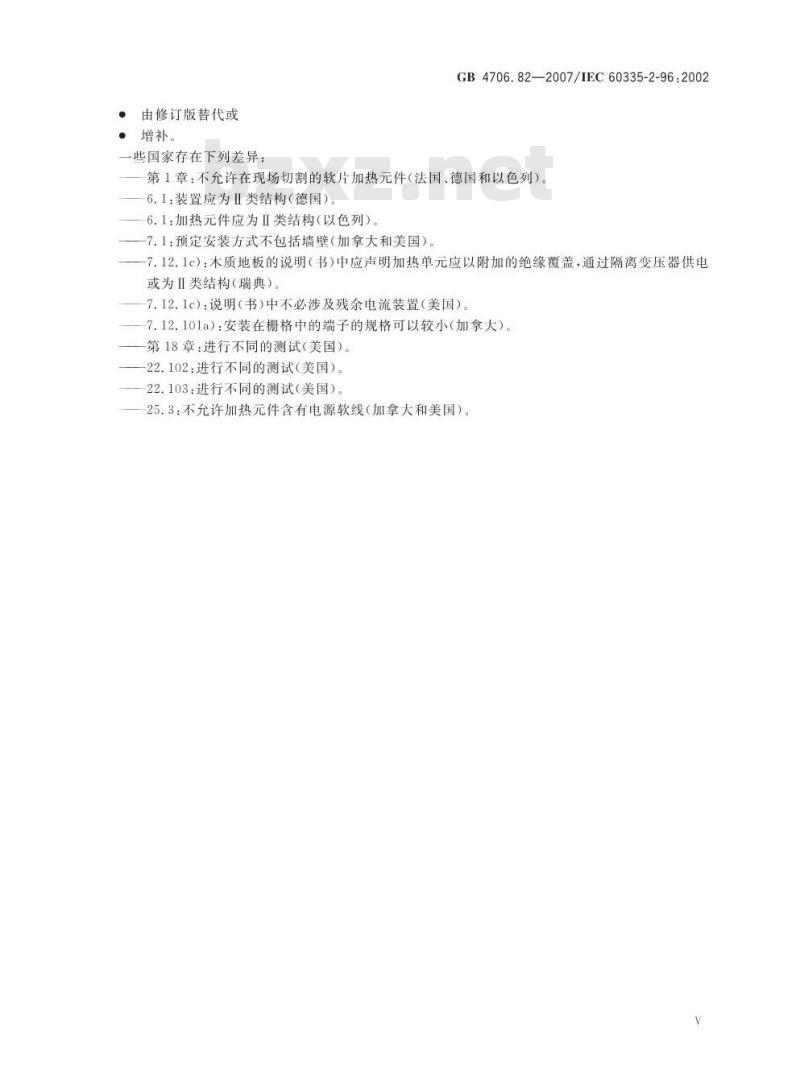

一些国家存在下列差异：
GB4706.82—2007/IEC60335-2-96:2002第1章：不允许在现场切割的软片加热元件（法国、德国和以色列）。—6.1：装置应为Ⅱ类结构（德国）。6.1：加热元件应为Ⅱ类结构（以色列）一7.1：预定安装方式不包括墙壁（加拿大和美国）。-7.12.1c）：木质地板的说明（书）中应声明加热单元应以附加的绝缘覆盖，通过隔离变压器供电或为Ⅱ类结构（瑞典）。
7.12.1c)：说明（书）中不必涉及残余电流装置（美国）。7.12.101a)：安装在栅格中的端子的规格可以较小（加拿大）。第18章：进行不同的测试（美国）。-22.102：进行不同的测试（美国）。22.103：进行不同的测试（美国）。-25.3：不允许加热元件含有电源软线（加拿大和美国）。V
GB4706.82—2007/IEC60335-2-96:2002引言
本部分在起草时，设定其条款由具备适当资格和经验的人员执行。本部分所认可的是器具在按生产商的说明（书）正常使用时，对电气、机械、热、火及辐射等危险防护的国际公认水平。它也包括了在实际应用中可能预计到的非正常情况本部分尽可能考虑了IEC60364的要求，以保证器具与电网电源连接时，与布线标准协调一致。但是，不同国家的布线标准可能存在差异。如果本部分范围内的器具同时包含GB4706第2部分的其他标准所覆盖的功能，则相关标准应在合理情况下尽可能地分别适用于各项功能。适用时还应考虑一种功能对另一种功能的影响。本部分是一个涉及器具安全的产品族标准，优先于覆盖同一主题的同类和通用标准。符合本部分内容的器具，如果在检查和试验时，发现其他特性可能损害这些要求规定的安全水平则未必判其符合标准的安全原则。器具使用了本部分要求中规定以外的材料或结构形式时，可以根据这些要求的意图进行检查和试验。如果认为充分等效，则可认为符合本标准。1范围
GB 4706.82—2007/1EC 60335-2-96:2002家用和类似用途电器的安全
房间加热用软片加热元件的特殊要求GB4706.1—2005的该章以下述内容代替：本部分涉及预定安装在建筑物内为其所在的房间加热的软片加热元件的安全，其单相装置额定电压不超过250V,其他装置额定电压不超过180 V。按照说明（书)安装在建筑物内，达到要求的危险防护等级后，软片加热元件即成为加热单元。注101：注意以下情况：
许多国家适用不同的布线标准：对于预定用在车辆，船期或航空器上的加热单元，可能需要一些附加要求：在许多国家，附加要求由国家防火部门、国家建筑法规部门、国家卫生保健部门.负责劳动保护的部门和类似的部门规定。
注102：本部分不适用于以下情况：仅用于工业用途的加热单元：
预定在特殊场所使用的器具，诸如存在腐蚀性或爆炸性的环境（粉尘.蒸气或煤气）；毯、势及类似柔性加热器具（IEL：6U335-2-17）加热席和暖脚器（IEC60335-2-81)；预定在地毯下使用的加热器具；安装在其他器具中的柔性加热元件，2规范性引用文件
GB4706.12005的该章除下述内容外适用：增加：
GB 2099. 1—1996
第1部分：通用要求（e[vIEC60884-1：1994）家用和类似用途插头插座
IEC60364-7-701建筑物电气装置第7部分：特殊装置或场所的要求第701节：浴室中的电气装置
3定义
GB4706.12005的该章除下述内容外适用：3.1.9代替：
正常工作
normal operation
加热元件在按照说明（书）装人建筑物后工作。如果软片加热元件可根据加热元件的长度改变电流，或可以为其他软片加热元件供电，则施加的负载应使得流经加热单元的电流为加热元件上标示的值。用于储热式加热的加热单元的充电时间为额定充电时间的75%。3.5.4增加：
加热单元被认为是固定式器具。3.101
软片加热元件flexible sheet heating element出电阻材料和电绝缘片层压组成，或出绝缘的发热丝固定在基材上组成的加热元件。注：该定义不排除绝缘和电阻材料的其他组合方法。1
GB 4706.82—2007/IHC 60335-2-96:20023.102
加热单元heatingunit
通过某种方法连接到电源并击绝缘包覆带电部件的软片加热元件。注：加热单元可以部分或全部预制。3.103
模块式加热单元 modular heating unit由加热单元和其他材料组成刚性结构以使安装在天花板上的预制组件。3.104
储热式加热stnrageheatingapplicatian使用加热单元加热聚热性材料。注：热量自然释放，热量的输出可以通过调节能量输人而变化。3.105
额定充电时间rated charging period生产商规定的加热单元的最长连续充电时间。3.106
电极electrode
安装在软片加热元件内，为发热材料供电的导电部件。4一般要求
(B4706.1—2005的该章适用。
5试验的一般条件
GB4706.1—2005的该章除下述内容外适用：5.2代替：
通常需要八个样品进行测试。
13. 3 和第 15 章,第 16 章的测试在一个样品上进行。18.101 和第 30 章的测试在一个样品上进行。21.102的测试在两个样品上进行。其中一个也用于22.101的测试。22. 103 的测试在一个样品上进行其他测试在第六个样品上进行。另外两个样品用于安装在测试装置中形成必要的热环境。注101：如需重复进行测试，可能需要增加样品，11.2.102的测试需要九个模块式加热单元的样品。如需进行 18,102的测试,则需要增加样品。为测试不同规格的加热单元，可能需要增加样品。5.6增加：
将对室内、外空气温度敏感的控温器短矩璐。但如果可以将其设置成不能反复动作，则不短路。注101：对于电子控制装置，可能需要使感应元件失效，而代替短路控温器。5.10增加：
但是对于现场切割的软片加热元件，测试应在按照说明（书）连接电源引线并保护好其边缘后进行。6分类
GB1706.12005的该章除下述内容外适用：6.1 增加：
GB 4706.82—2007/1EC 60335-2-96:2002加热单元不必分类。但是如果对加热单元分类，应适用有关要求。6.2增加：
安装在混凝土或类似材料的地板中的加热单元的防护等级应至少为IFX7。其他加热单元应至少为IPXI。
7标志和说明
GB4706.12005的该章除下述内容外适用：7.1修改：
有关额定输人功率或额定电流的标志的要求由下述内容代替：加热单元应标出额定输入功率；--相邻元件间没有连接的软片加热元件应单独标出额定输入功率；一其他软片加热元件应标出每米长度的额定输人功率。在下列情况下，软片加热元件应标出最大电流：：-一·电流可以根据加热元件的长度变化；一可以为其他软片加热元件供电。增加：
软片加热元件应标出：
…方向指示，除非加热单元是对称的：一预定的安装方式（天花板、墙壁或地板）；一加热方式（直接加热或储热式加热），除非预定用两种方式。如果加热单元仅预定用于混凝主或类似材料的地板中，也应数出相应标示。注101：标志可以采用在说明（书)巾以解释的符号。标志应至少每0.5m标注一次，或在可能切割形成加热单元的每一段上标注。可以在现场切割且应在指定位置切割的软片加热元件应有适当的标示。7. 12. 1增加：
应提供说明(书）,并包括以下内容：1）必要时对标志的解释。
2）有关将加热单元安装在建筑物中的信息，尤其是以下内容：为避免安装时出现的损伤，如尖锐物体坠落或踩踏加热单元，或浇注混凝土的疏忽，所采取的预防措施；
一一应考虑的尺寸租距离；
有关加热单元应与灯具或烟肉等其他发热源隔离的声明；一有关加热单元的安装区域的描述：-有关如何避免在加热元件和混凝土地板石之间形成空气间隙的指引；如何避免安装后的相对移动乳起的对加热元件及其在木质结构中的端子的损伤有关不得在低于2.3m的墙中或与垂直方向夹角小于45°的天花板中安装加热单元的箐告；
加热单元可以安装的最低环境温度；适用时，弯曲加热元件的最小半径。除模块式加热单元外，说明（书）应包括以下内容：--避免加热元件折皱的措施；
二有关加热单元不得安装在不规则表面上的声明：一—·有关加热单元应以正确方向安装的声明。3
GB 4706.82—2007/IHC 60335-2-96:20023）有关应按照国家布线标准安装的声明。应包括以下内容：一-加热单元应通过额定动作漏电流不超过30mA的漏电保护器（RCD)供电。或者，加热单元也可以通过隔离变压器供电，但安装在游泳池周围的地板中的除外。当加热单元安装在以下环境中时，不需要这一声明：*加热单元和地板之间有空气间隙的木质地板；。木质天花板
●于煤区域（干燥区域是指1EC:60364-7-701中定义的区域 3以外的范围)的混凝土或类似材料的地板，且基本绝缘和附加的电气绝缘均可分别承受16.3中对加强绝缘的电气强度测试；
如何将加热单元连接至电源，适用时给出引线的横截面积；如何将加热单儿互相连接，适用时给出引线的横载面积。当其他单元通过某一加热单元供电时·或当电流可根据加热单元的长度而变化时，允许流经该4
加热单元的最大电流。
控制装置的清单，除非它们安装在加热单元中。5）
注101：只需列出保证符合标准所需的控制装置的清单6）加热单元和房间之间的最大热阻。7）
允许与加热单元共同使用的覆盖材料的类型，并声明如不使用推荐材料，应征求生产商的意见；覆盖材料的厚度,对于地板应至少为5 mm1。插在加热地板和其下面的天花板的独立加热单元之间的热绝缘的特性。8
9）使用的所有粘合剂的参数。
10）有关在配电板附近应加贴标签，且标签中应包含加热单元的位置的声明。11如果加热单元安装在天花板吊顶中，或从屋顶空间以触及，有关包含该信息的标签应加贴在天花板的触及点的声明。
注102：荫录 AA中给出了关于不应用的特殊安装要求的一览表。7.12.101对于在混凝士或类似材料的地板中或在砖下使用的情况，说明（书)应声明以下内容：1）在加热单元上方应安装栅格。栅格应：一—防腐蚀但不应电绝缘。
在电气和机械性能方面,与网格不超过 50 mmX 50 mm,线径 1 mm 的钢栅格等效.除非榭格盖的是:
·Ⅱ类加热单元，
，安装了附加的电气绝缘的加热单元。一一完全覆盖加热单元，包括安装区域。它可能覆盖儿个加热单元。—·接地。
-装有适用于连接两根标称横截面积各为2.5mm2的导线的端子。在安装时检查其电气连续性。
对于以下情况，不要求安装概格：二Ⅲ类加热单元；
通过隔离变压器供电的Ⅱ类加热单元；--装有在干燥区域（于燥区域为IEC60364-7-701中定义的区域3以外的范围），且由漏电保护器(RCD)供电的Ⅱ类加热单元：安装在干燥区域（干燥区域为IEC:60364-7-701中定义的区域3以外的范围）的加热单元，且其基本绝缘和附加的电气绝缘均可分别承受16.3对加强绝缘的电气强度测试；—一带有单位长度阻值与0.5mm2铜线相当的金属网罩或编织物的加热单元。4
GB 4706.82—2007/1EC 60335-2-96.20022加热单元定位后，必须用一层厚约250mm的聚乙烯薄膜或具有相似机械特性的其他材料接盖。如果加热单元放置在混凝土上，应在加热单元和混凝土之间插入一层类似材料。相邻的材料应相互重叠并固定。该层材料应从各墙延伸至混凝土石板的表面高度。对以下情况不要求该声明：
屏蔽的绝缘发热丝被外鞘覆盖；附加的电气绝缘符合21.102的要求。3）
如果仅有基本绝缘的加热单元.以安全特低电压供电的除外，提供了附加的电气绝缘，则该附加的电气绝缘应直接放置在加热单元上：Ⅱ类加热单元应安装在距离建筑物中水管等导电部件率少30mm处。4）
注：以上说明适用于混凝土或类似材料放置在未质地板上的情况，7.12.102对于仅带基本绝缘的加热单元以安全特低电压供电的除外），在金属天花板或金属地板巾使用的情况，说明(书)应声明：1）软片加热元件应被天花板或地板完全覆盖；2）天花板或地板的金属部件应接地。说明书中应声明他们应安装适用于连接两根标称横截面积各为2.5mm的导线的端子，并解释如何连接至接地端子以保证低电阻。如果已经声明应在加热单元和天花板之间安装一层附加的电气绝缘，则无需有关接地必要性的声明。如果未提供该绝缘，做给出牛产商的名称和绝缘材料的介绍。7.12.103对于加热单元用在地板上并被砖覆盖的情况，除非为Ⅱ类加热单元，说明（书）应声明加热单元应由加的电气绝缘覆盖。
7.12.104可以在现场切割的软片加热元件的说明（书）应声明，该工作仅可由生产商授权的人员进行，并应提供如下信息：
——如何切割元件；wwW.bzxz.Net
--如何保护元件的边缘；
如何连接电源引线和互连引线以及如何使这些连接绝缘。7.12.105对于储热式加热单元，说明（书)应规定额定充电时间。7.14修改：
不进行用汽油掠拭的测试。
5修改：
仪并关和控制器的要求适用。
7.101每套装置均应提供有足够空间用于标出要列明的加热单元的位置的标签，并包含以下内容：生产商或责任承销商的名称、商标或识别标记：器具型号或规格：
标签应声明以下内容：
天花板/地板中安装了软片加热元件：--不要限制被加热的天花板/地板散热。注，专门用途应在标签中声明。不要使用非推荐的材料。
一一不要插入钉或螺钉。
通过视检，检查其合格性。
8对触及带电部件的防护
GB4706.1—2005的该章适用。
GB 4706.82—2007/IHC 60335-2-96:20029电动器具的启动
GB4706.12005的该章不适用。
10输入功率和电流
GB4706.12005的该章除下述内容外适用：10.1增加：
注101：该要求也适用于教片加热元件的每米长度额定输入功率。11发热
GB4706.12005的该章除下述内容外适用：11.1增加
测试在环境温度保持在20℃士2℃的房间内进行。11.2代：
预定安装在天花板中的加热单元按照11.2.101放置。预定安装在天花板吊顶中的模块式加热单元按照11.2.102放置。预定安装在地板中的加热单元按照11.2.103放置。预定加热木质地板和下边的天花板的独立加热单元按照11.2.101放置。如果加热单元带有带独立传感器的控温器，则将该传感器放置于一个邻近加热单元的中心线上，但在地板上的保温材料的范围之外。11.2.101预定安装在木质天花板中的加热单元放置在图101所示的测试框架中。将至少二个加热单元放置在面积至少为1m、短边不小于2 m的区域上，被单元放置在中间。按照说明（书)安装加热单元，并注意可以安装在横梁等木质结构下的情况。加热单元的上侧出一层热阻约为5㎡K/W的热绝缘充分覆盖。加热单元的下侧用说明（书）中的最不利的材料覆盖。将测试框架悬空，使得上表面以上的空间高度约为 0.3 m，下表面以下至少1. 5 m。测试框架由木板包围，木板向下延伸至下表面以下0.2 m如果安装说明中允许使用石膏板作为覆盖材料，应使用该材料进行附加试验。预定安装在金属天花板中的加热单元应按照说明（书)安装。11.2.102按照说明（书)安装九个模块式加热单元。将它们排列成3×3的矩阵，被测单元放置在中间，如图102所示。但是，如果矩阵的边小于1.8r，需加装加热单元。矩阵的上表面由·层保温材料完全覆盖，使得软片加热元件上方的总热阻药为5m2K/。将绝缘放置在完全接触加热单元上表面的位置。
将测试框架悬空,使得上表面以上的空间高度约为 0. 3 m,下表面以下至少 1. 5 m。测试框架由木板包围，木板向下延伸至下表面以下0.2 m，向上延伸至房间的天花板。11.2.103预定安装在木质地板中的加热单元放置在图103所示的测试框架中。将至少三个加热单元放置在面积牟少为4 m,短边不小于2m的区域［,被测单元放置在中间。加热单元的下侧由一层热阻约为5m\K/W热绝缘充分覆盖。按照说明（书）安装加热单元，并注意可以安装在横梁等木质结构上的情况。框架的上削用说明(书)中的对总热阻最不利的材料覆益，如果说明（书)中有规定，在地板和加热单元间保留空气间隙。
测试框架的下表面以下的自由空间高度至少0.1m，上表面以上至少1.5 m。测试框架由木板包围,木板延伸至上表面以上至少1m。将-片热阻约为1.25mK/W的热绝缘放置在地板上，跨过加热单元的中心位置，如图103所示。绝缘片长度为0.8㎡宽度与加热单元相等。6
