【轻工行业标准(QB)】 家用及类似电器照明用灯泡

ICS29.140.20
分类号：K70
备案号：23406-2008

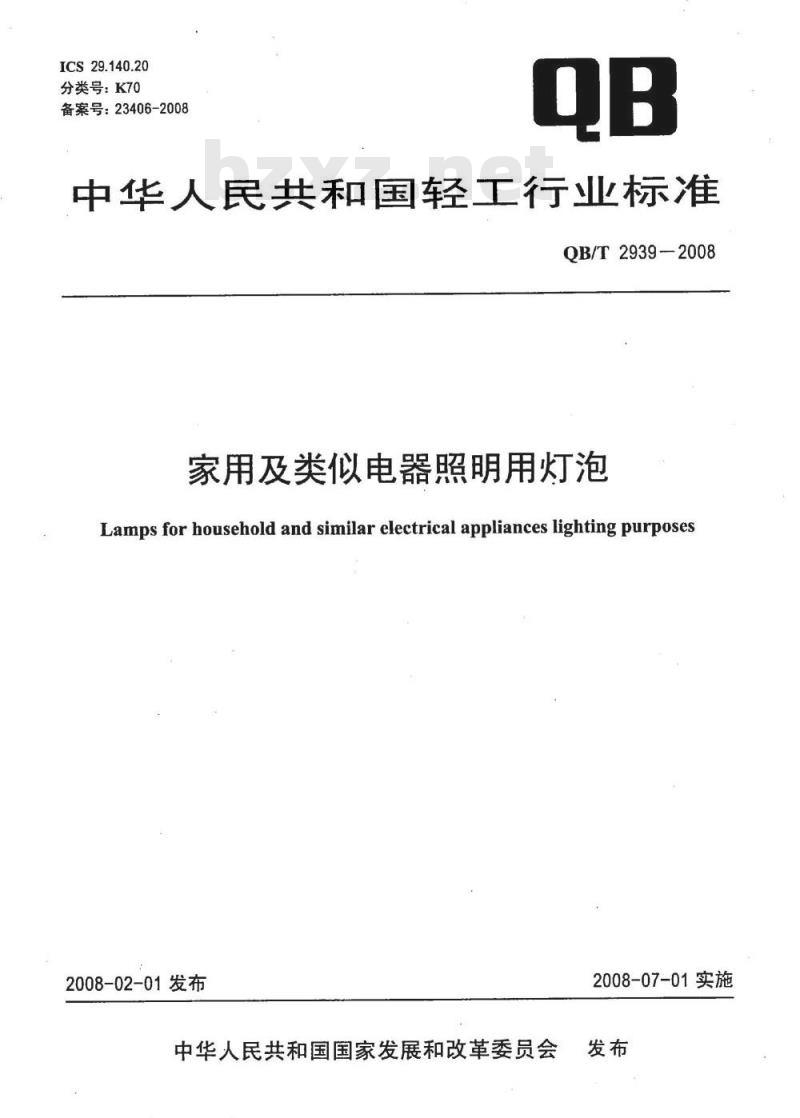

中华人民共和国轻工行业标准
QB/T2939-2008
家用及类似电器照明用灯泡
Lamps for household and similar electrical appliances lighting purposes2008-02-01发布
中华人民共和国国家发展和改革委员会2008-07-01实施
本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。本标准起草单位：德清新明辉电光源有限公司、北京电光源研究所。本标准起草人：钱芳、李晓青、赵秀荣、江娜。本标准首次发布。
QB/T2939-2008

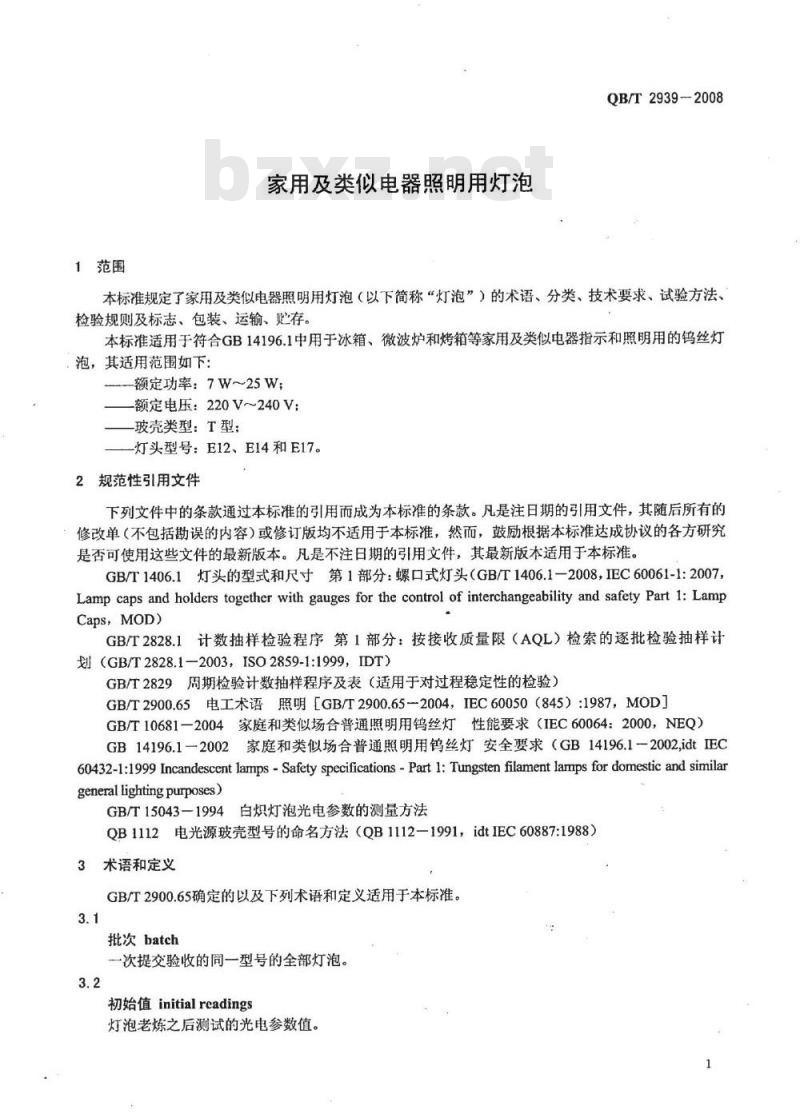

1范围
家用及类似电器照明用灯泡
QB/T2939-2008
本标准规定了家用及类似电器照明用灯泡（以下简称“灯泡”）的术语、分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于符合GB14196.1中用于冰箱、微波炉和烤箱等家用及类似电器指示和照明用的钨丝灯泡，其适用范围如下：
-额定功率：7W~25W；
-额定电压：220V～240V：
玻壳类型：T型：
灯头型号：E12、E14和E17。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1406.1灯头的型式和尺寸第1部分：螺口式灯头（GB/T1406.1一2008，IEC60061-1:2007，Lamp caps and holders together with gauges for the control of interchangeability and safety Part 1: LampCaps，MOD)
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1—2003，ISO2859-1:1999，IDT）GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2900.65电工术语照明［GB/T2900.65—2004，IEC60050（845）：1987，MOD]GB/T10681一2004家庭和类似场合普通照明用钨丝灯性能要求（IEC60064：2000，NEQ）GB14196.12002家庭和类似场合普通照明用钨丝灯安全要求（GB14196.1一2002,idtIEC60432-1:1999 Incandescent lamps -Safety specifications -Part 1: Tungsten filament lamps for domestic and similargeneral lightingpurposes)
GB/T15043-1994白炽灯泡光电参数的测量方法QB1112电光源玻壳型号的命名方法（QB1112—1991，idtIEC60887:1988）3术语和定义
GB/T2900.65确定的以及下列术语和定义适用于本标准。3.1
批次batch
一次提交验收的同一型号的全部灯泡。3.2
初始值initialrcadings
灯泡老炼之后测试的光电参数值。QB/T2939—2008
额定电压ratedvoltage
由相关灯泡标准或制造商或经销商指定的电压或电压范围。3.4
测试电压testvoltage
如无其他规定则为额定电压。如果灯标注了电压范围，除非另有规定，测试电压应取其平均值。4分类
4.1灯泡型号应符合如下的规定。DZ
任选项（例如：尺寸）
玻壳型号（可以不标注）
耐高温特性（N
耐300℃高温
不标注表示普通用）
额定功率
额定电压
家用及类似电器照明用灯泡

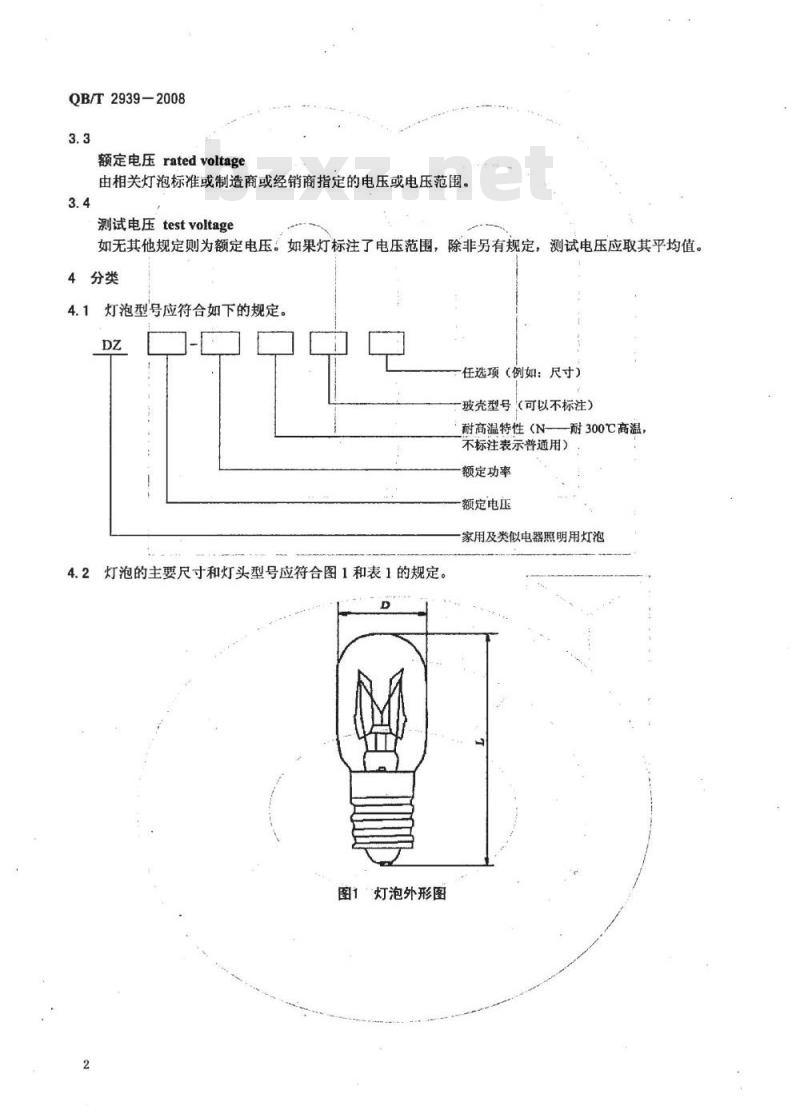

4.2灯泡的主要尺寸和灯头型号应符合图1和表1的规定。图1灯泡外形图
额定功率/W

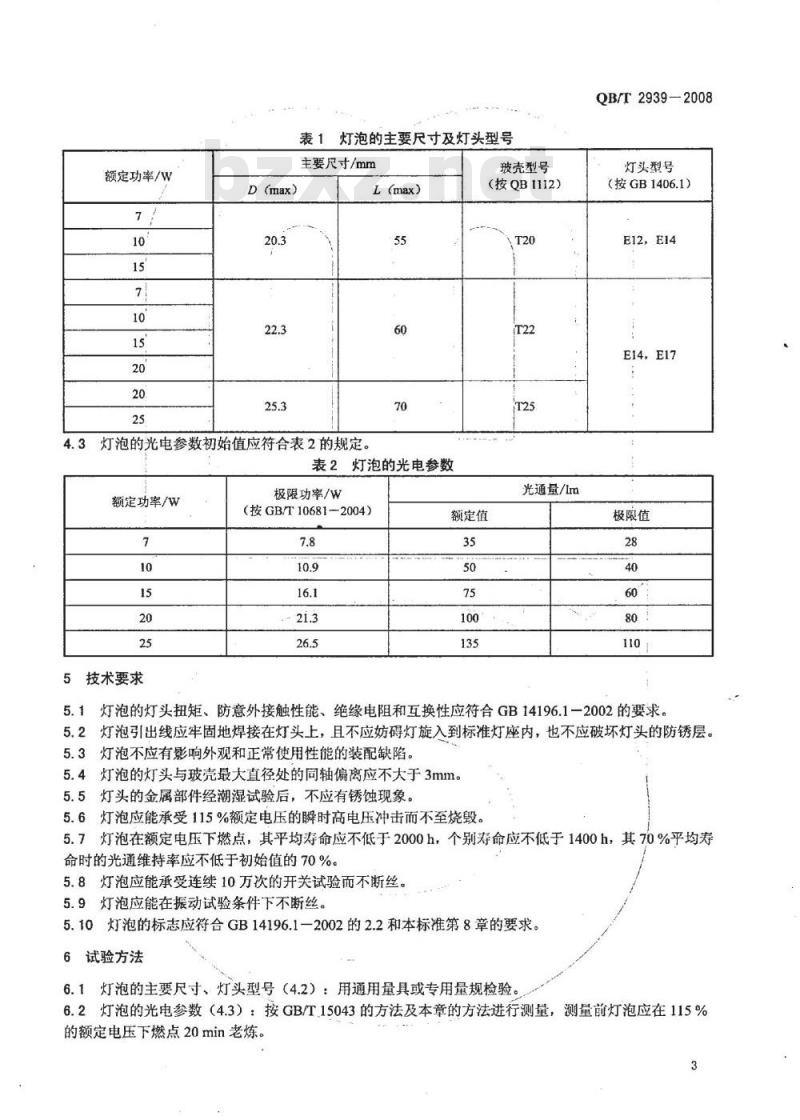

表1灯泡的主要尺寸及灯头型号
主要尺寸/mm
D(max)
灯泡的光电参数初始值应符合表2的规定。L (max)
表2灯泡的光电参数
额定功率/W
技术要求
极限功率/W
（按GB/T10681—2004）
玻壳型号
（按QB1112）
光通量/m
额定值
QB/T2939-2008
灯头型号
（按GB1406.1)
E12，E14
E14，E17
极限值
灯泡的灯头扭矩、防意外接触性能、绝缘电阻和互换性应符合GB14196.1一2002的要求。5.1
5.2灯泡引出线应牢固地焊接在灯头上，且不应妨碍灯旋入到标准灯座内，也不应破坏灯头的防锈层。灯泡不应有影响外观和正常使用性能的装配缺陷。5.3
5.4灯泡的灯头与玻壳最大直径处的同轴偏离应不大于3mm。5.5灯头的金属部件经潮湿试验后，不应有锈蚀现象。5.6灯泡应能承受115%额定电压的瞬时高电压冲击而不至烧毁。5.7灯泡在额定电压下燃点，其平均寿命应不低于2000h，个别寿命应不低于1400h，其70%平均寿命时的光通维持率应不低于初始值的70%。5.8灯泡应能承受连续10万次的开关试验而不断丝。5.9灯泡应能在振动试验条件下不断丝。5.10灯泡的标志应符合GB14196.1一2002的2.2和本标准第8章的要求。6试验方法
6.1灯泡的主要尺寸、灯头型号（4.2）：用通用量具或专用量规检验。6.2灯泡的光电参数（4.3）：按GB/T15043的方法及本章的方法进行测量，测量前灯泡应在115%的额定电压下燃点20min老炼。
QB/T2939-2008
6.3灯泡的灯头扭矩、防意外接触性能、绝缘电阻和互换性（5.1）：应按GB14196.1一2002的要求进行试验。
6.4灯泡的引出线和灯头焊接质量（5.2）：用目视法和将灯泡旋入（或插入）标准灯座中进行检验。6.5灯泡的装配质量（5.3）：用目视法进行检验。6.6灯头与玻壳的同轴度（5.4）：用面接触法进行测试。6.7灯泡的耐潮性能（5.5）：将灯泡放置在温度（40±2）℃、相对湿度90%～95%的恒温恒湿箱内48h后，用目视法检验灯头金属部件有无锈蚀现象，轻微的和易于擦掉的锈点不予考虑。6.8灯泡的耐高压性能（5.6）：将灯泡直接接入115%额定电压下1s进行试验。6.9寿命试验（5.7）：按GB/T10681一2004附录A的方法进行试验，按附录B计算。6.10灯泡的开关试验（5.8）：在额定电压下按燃点1s和熄灭1s的设置连续运行10万次试验。6.11灯泡的振动试验（5.9）：在振幅为0.6mm、频率为16.7Hz的正弦定频振动条件下振动10h，振动时灯泡应在110%额定电压下垂直燃点。6.12灯泡标志的合格性（5.10）：按GB14196.1-2002中2.2.1和GB/T10681-2004中4.2.2.2的规定检验。
7检验规则
检验分类
灯泡的检验分为全检、交收检验和例行检验。7.2全检
全检是指将成品灯泡逐个进行检验，并剔除不合格品，属全检的项目有灯泡的外观检查和灯泡的额定电压燃点测试。
7.3交收检验
交收检验是从已通过全检的同一批次灯泡中按GB/T2828.1的规定随机抽取，采用一次抽样方7.3.1
交收检验的检验项目、接收质量限、检验水平应符合表3的规定。表3交收检验方案
检验项目
灯泡主要尺寸及灯头型号
灯泡引出线与灯头焊接质量
灯泡装配质量
灯头与玻壳同轴度
初始扭矩
防意外接触性能
绝缘电阻
互换性
光通量
灯泡的耐高压性能
技术要求
试验方法
检验水平
接收质量限
（AQL)
7.4例行检验
7.4.1例行检验按GB/T2829的规定进行。例行检验每年不少于一次。7.4.2、例行检验的检验项目、判别水平、样本量和判定数组应符合表4的规定。QB/T2939-2008
若例行检验不合格，此时已验收的灯泡应停止出厂并分析原因，提出处理办法和采取有效措施后方可恢复生产与验收。
检验项目
灯泡的耐潮性能
光通量
加热后扭矩
互换性
开关试验
振动试验
平均寿命
个别寿命
光通维持率
标志、包装、运输、贮存
表4例行检验方案
技术要求
试验方法
8.1标志
每只灯泡的明显位置上应有下列清晰而牢固的标志：8.1.1
a）来源标志（商标、制造商名称或经销商名称）；b）产品型号或额定功率和额定电压（或电压范围）；c）生产日期；
d)其他标志。
8.1.2灯泡的外包装箱上应标明：a）制造商名称、地址（或公司名称、地址）和商标；b）产品名称；
c）产品型号或额定功率和额定电压（或电压范围）；d）包装箱内灯的数量；
e）产品标准编号：
f）检验日期；
g）其他有关标志。
8.2包装
8.2.1灯泡应有良好的减振防潮包装。判别水平
样本量
判定数组
平均寿命按5.7、6.9判定
8.2.2每只灯用纸盒包装，然后再用包装箱集装。每箱内应附有产品合格证或加盖合格章。8.2.3灯泡的内包装盒上应标明检验员签章。8.3运输
灯在运输过程中应避免雨雪淋袭和强烈的机械震动。2
QB/T2939-2008
8.4贮存
灯泡应贮存在相对湿度不大于85%的通风的室内，空气中不应有腐蚀性气体。6
