【轻工行业标准(QB)】 单端无极荧光灯

QB/T2938-2008

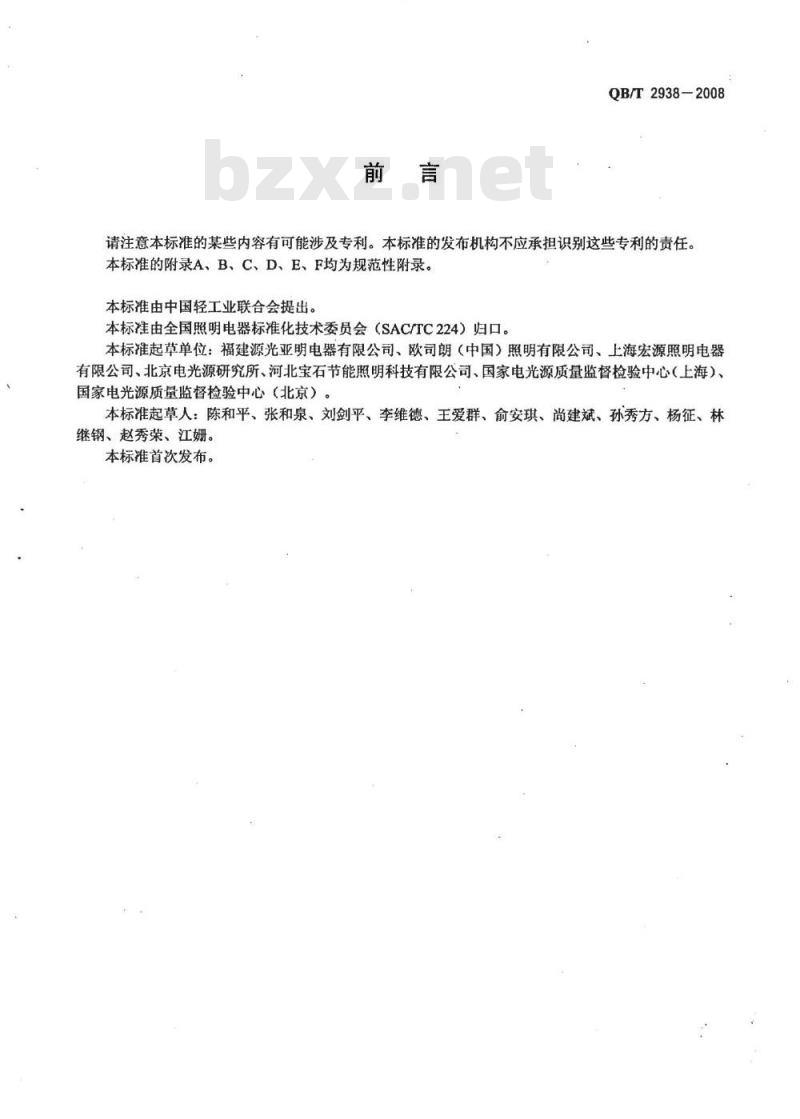

请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。本标准的附录A、B、C、D、E、F均为规范性附录。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。本标准起草单位：福建源光亚明电器有限公司、欧司朗（中国）照明有限公司、上海宏源照明电器有限公司、北京电光源研究所、河北宝石节能照明科技有限公司、国家电光源质量监督检验中心（上海）、国家电光源质量监督检验中心（北京）。本标准起草人：陈和平、张和泉、刘剑平、李维德、王爱群、俞安琪、尚建斌、孙秀方、杨征、林继钢、赵秀荣、江娜。
本标准首次发布。

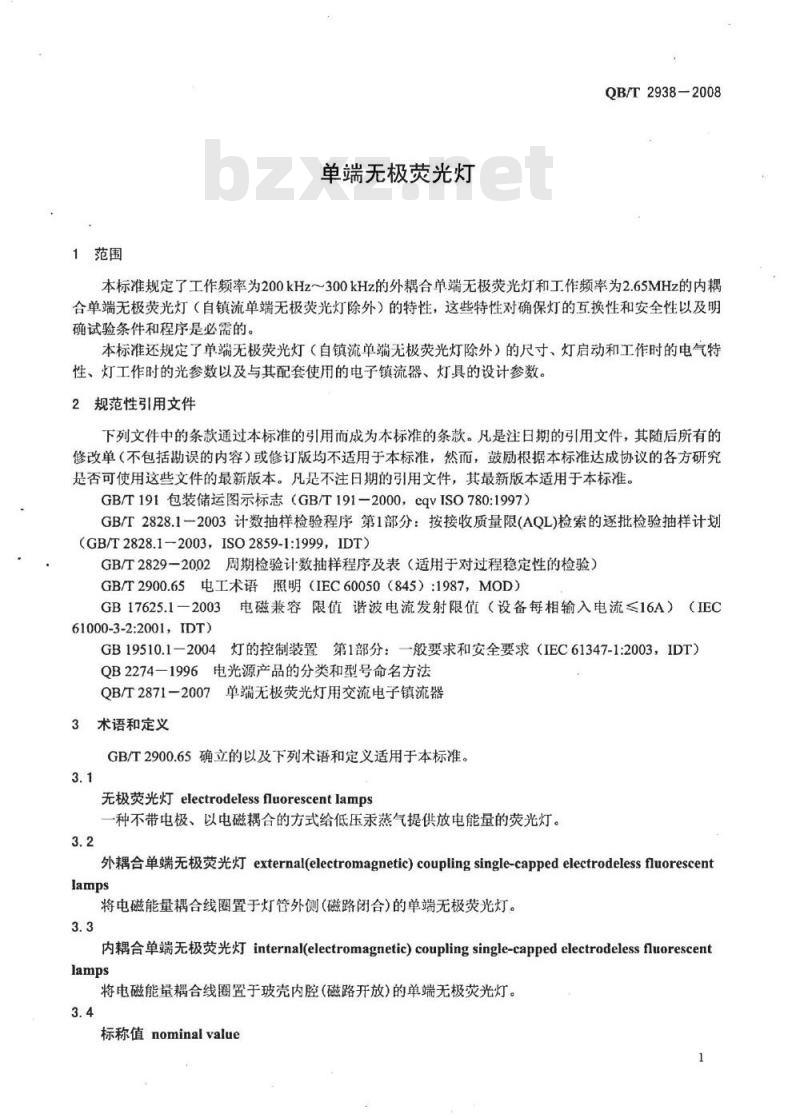

1范围
单端无极荧光灯
QB/T2938-2008
本标准规定了工作频率为200kHz～300kHz的外耦合单端无极荧光灯和工作频率为2.65MHz的内耦合单端无极荧光灯（自镇流单端无极荧光灯除外）的特性，这些特性对确保灯的互换性和安全性以及明确试验条件和程序是必需的。
本标准还规定了单端无极荧光灯（自镇流单端无极荧光灯除外）的尺寸、灯启动和工作时的电气特性、灯工作时的光参数以及与其配套使用的电子镇流器、灯具的设计参数。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191-2000，cqVISO780:1997）GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(GB/T2828.1—2003，ISO2859-1:1999，IDT）GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2900.65电工术语照明（IEC60050（845）：1987，MOD）GB17625.1一2003电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）（IEC61000-3-2:2001，IDT)
GB19510.1一2004灯的控制装置第1部分：一般要求和安全要求（IEC61347-1:2003，IDT）QB2274一1996电光源产品的分类和型号命名方法QB/T2871-2007单端无极荧光灯用交流电子镇流器3术语和定义
GB/T2900.65确立的以及下列术语和定义适用于本标准。3.1
无极荧光灯electrodelessfluorescentlamps一种不带电极、以电磁耦合的方式给低压汞蒸气提供放电能量的荧光灯。3.2
外耦合单端无极荧光灯external(electromagnetic)couplingsingle-cappedelectrodelessfluorescentlamps
将电磁能量耦合线圈置于灯管外侧（磁路闭合）的单端无极荧光灯。3.3
内耦合单端无极荧光灯internal(electromagnetic)couplingsingle-cappedelectrodelessfluorescentlamps
将电磁能量耦合线圈置于玻壳内腔（磁路开放）的单端无极荧光灯。3.4
标称值nominalvalue
QB/T2938-2008

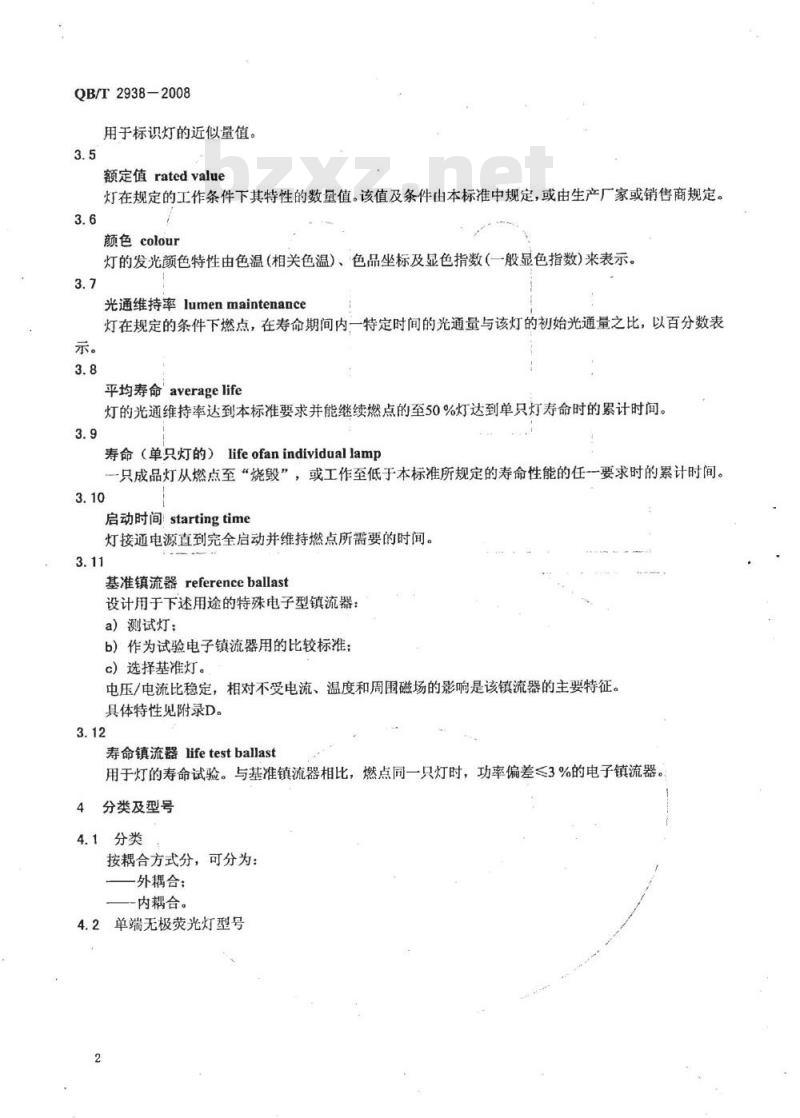

用于标识灯的近似量值，
额定值ratedvalue
灯在规定的工作条件下其特性的数量值。该值及条件由本标准中规定，或由生产厂家或销售商规定。3.6
颜色colour
灯的发光颜色特性由色温(相关色温）、色品坐标及显色指数（一般显色指数)来表示。3.7
光通维持率lumenmaintenance
灯在规定的条件下燃点，在寿命期间内一特定时间的光通量与该灯的初始光通量之比，以百分数表示。
平均寿命averagelife
灯的光通维持率达到本标准要求并能继续燃点的至50%灯达到单只灯寿命时的累计时间。3.9
寿命（单只灯的）lifeofanindividual lamp只成品灯从燃点至“烧毁”，或工作至低于本标准所规定的寿命性能的任一要求时的累计时间。3.10
启动时间startingtime
灯接通电源直到完全启动并维持燃点所需要的时间。3.11
基准镇流器referenceballast
设计用于下述用途的特殊电子型镇流器：a）测试灯；
b）作为试验电子镇流器用的比较标准：c）选择基准灯。
电压/电流比稳定，相对不受电流、温度和周围磁场的影响是该镇流器的主要特征。具体特性见附录D。
寿命镇流器lifetestballast
用于灯的寿命试验。与基准镇流器相比，燃点同一只灯时，功率偏差≤3%的电子镇流器。分类及型号
4.1分类
按耦合方式分，可分为：
外耦合：
内耦合。

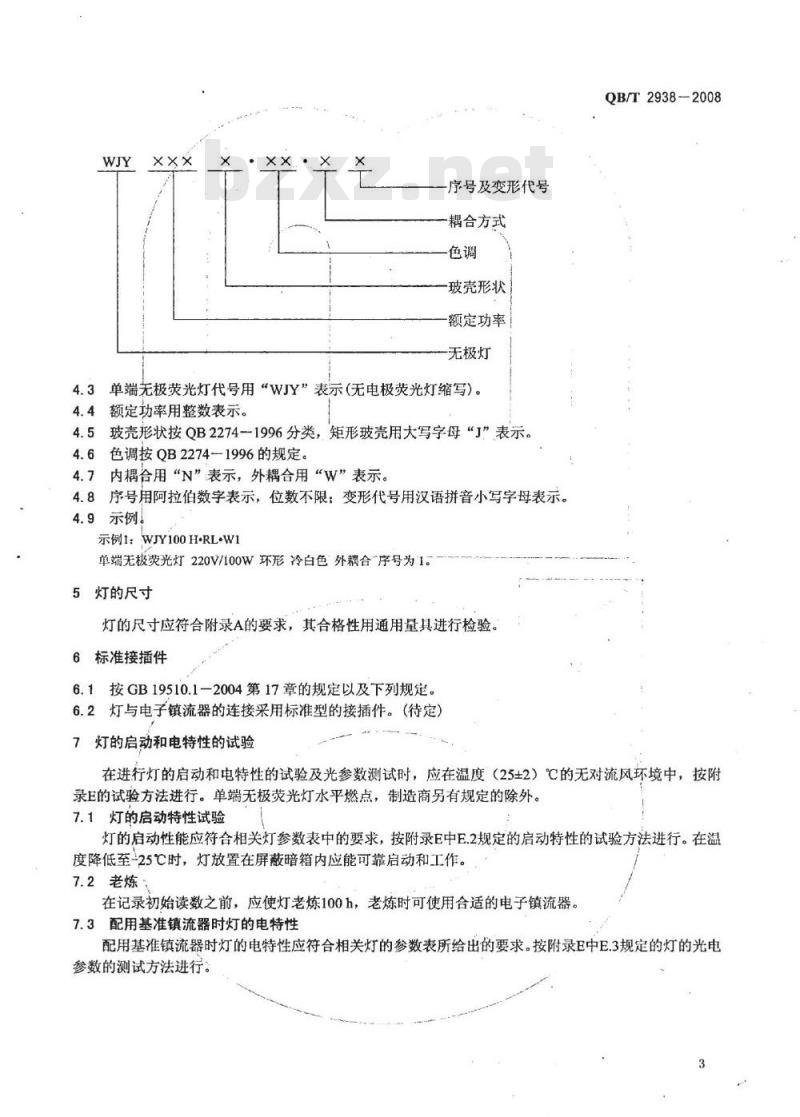

4.2单端无极荧光灯型号
序号及变形代号
耦合方式
玻壳形状
额定功率
无极灯
4.3单端无极荧光灯代号用“WJY”表示（无电极荧光灯缩写）。4.4额定功率用整数表示。
玻壳形状按QB22741996分类，矩形玻壳用大写字母“J”表示。4.6色调按OB2274-1996的规定。4.7内耦合用“N”表示，外耦合用“W”表示。4.8序号用阿拉伯数字表示，位数不限：变形代号用汉语拼音小写字母表示。4.9示例！
示例1：WJY100H·RL·W1
单端无极荧光灯220V/100W环形冷白色外耦合序号为15灯的尺寸
灯的尺寸应符合附录A的要求，其合格性用通用量具进行检验。6标准接插件
6.1按GB19510.1一2004第17章的规定以及下列规定。6.2灯与电子镇流器的连接采用标准型的接插件。（待定）7灯的启动和电特性的试验
QB/T2938-2008
在进行灯的启动和电特性的试验及光参数测试时，应在温度（25±2）℃的无对流风环境中，按附录E的试验方法进行。单端无极荧光灯水平燃点，制造商另有规定的除外。7.1灯的启动特性试验
灯的启动性能应符合相关灯参数表中的要求，按附录E中E.2规定的启动特性的试验方法进行。在温度降低至-25℃时，灯放置在屏蔽暗箱内应能可靠启动和工作。7.2老炼·
在记录初始读数之前，应使灯老炼100h，老炼时可使用合适的电子镇流器，7.3配用基准镇流器时灯的电特性配用基准镇流器时灯的电特性应符合相关灯的参数表所给出的要求。按附录E中E.3规定的灯的光电参数的测试方法进行。
QB/T2938—2008

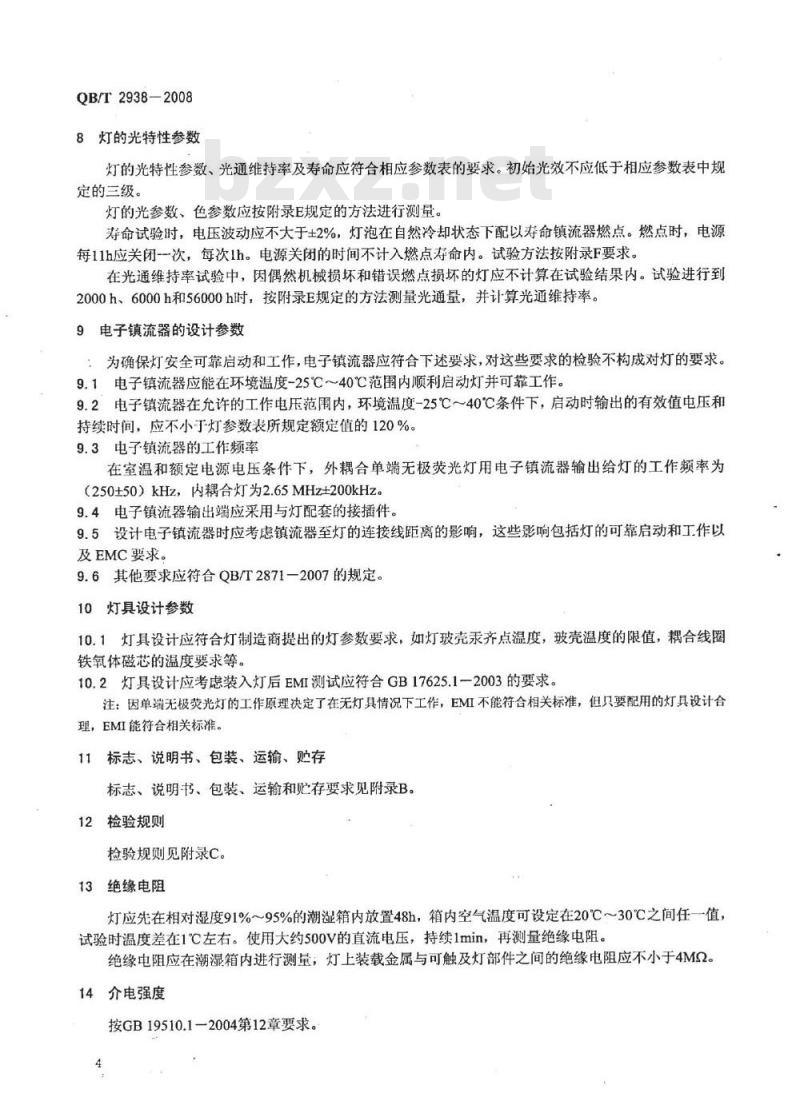

8灯的光特性参数
灯的光特性参数、光通维持率及寿命应符合相应参数表的要求。初始光效不应低于相应参数表中规定的三级。
灯的光参数、色参数应按附录E规定的方法进行测量。寿命试验时，电压波动应不大于±2%，灯泡在自然冷却状态下配以寿命镇流器燃点。燃点时，电源每11h应关闭-一次，每次1h。电源关闭的时间不计入燃点寿命内。试验方法按附录F要求。在光通维持率试验中，因偶然机械损坏和错误燃点损坏的灯应不计算在试验结果内。试验进行到2000h、6000h和56000h时，按附录E规定的方法测量光通量，并计算光通维持率。9电子镇流器的设计参数
：为确保灯安全可靠启动和工作，电子镇流器应符合下述要求，对这些要求的检验不构成对灯的要求。9.1电子镇流器应能在环境温度-25℃40℃范围内顺利启动灯并可靠工作。9.2电子镇流器在允许的工作电压范围内，环境温度-25℃～40℃条件下，启动时输出的有效值电压和持续时间，应不小于灯参数表所规定额定值的120%。9.3电子镇流器的工作频率
在室温和额定电源电压条件下，外耦合单端无极荧光灯用电子镇流器输出给灯的工作频率为（250±50）kHz，：内耦合灯为2.65MHz±200kHz。9.4电子镇流器输出端应采用与灯配套的接插件。9.5设计电子镇流器时应考虑镇流器至灯的连接线距离的影响，这些影响包括灯的可靠启动和工作以及EMC要求。
9.6其他要求应符合QB/T2871一2007的规定。10灯具设计参数
10.1灯具设计应符合灯制造商提出的灯参数要求，如灯玻壳汞齐点温度，玻壳温度的限值，耦合线圈铁氧体磁芯的温度要求等。
10.2灯具设计应考虑装入灯后EMI测试应符合GB17625.1一2003的要求。注：因单端无极荧光灯的工作原理决定了在无灯具情况下工作，EMI不能符合相关标准，但只要配用的灯具设计合理，EMI能符合相关标准。
11标志、说明书、包装、运输、购存标志、说明书、包装、运输和贮存要求见附录B。12检验规则
检验规则见附录C。
13绝缘电阻
灯应先在相对湿度91%～95%的潮湿箱内放置48h，箱内空气温度可设定在20℃～30℃之间任一值，试验时温度差在1℃左右。使用大约500V的直流电压，持续1min，再测量绝缘电阻。绝缘电阻应在潮湿箱内进行测量；灯上装载金属与可触及灯部件之间的绝缘电阻应不小于4MQ。14介电强度
按GB19510.1-2004第12章要求。4
15防止意外接触带电部件的措施按GB19510.1-2004第10章要求。16耐热、耐火及耐漏电起痕
按GB19510.1—2004第18章要求。17灯参数表的编号方法
第一组数字表示本标准的编号，其后标有字母QB/T。第二组数字表示灯参数表的编号。QB/T2938-2008
第三组数字表示灯参数表版本号。如果参数表的页数在一页以上，各页可能会有不同的修订次数编号，但参数表的编号保持不变。单端无极荧光灯参数表清单
技术参数表活页号
2938-QB/T-××××-×
2938-QB/T-1040-
2938-QB/T-1048-
2938-QB/T-1070-
2938-QB/T-1080-
2938-QB/T-1100-
2938-QB/T-1120-
2938-QB/T-1150-
2938-QB/T-1200-
2938-QB/T-1250-
2938-QB/T-1300-
2938-QB/T-1400-
2938-QB/T-2045-
2938-QB/T-2075-
2938-QB/T-2085-
2938-QB/T-2120-
2938-QB/T-2150-
2938-QB/T-2200-
额定功率/W
耦合方式
外耦合
外耦合
外耦合
外耦合
外耦合
外耦合
外耦合
外耦合
外耦合
外耦合
外耦合
内耦合
内耦合
内耦合
内耦合
内耦合
内耦合
QB/T2938-2008
额定功率：40W
灯的启动试验
试验电压（AC）/V
最大启动时间/ms
启动电压特性
峰值/V
持续时间/ms
频率/kHz
40W外耦合单端无极荧光灯参数表标准
1250±100
正弦波
230±30
额定电压下配用基准镇流器时灯的电特性目标值
灯电压/V（r.m.s）
灯电流/A（参考值）
灯功率/W（参考值）
额定电压下配用基准镇流器时灯的光特性色调
F6500（日光色）
F5000（中性白色）
F4000（冷白色）
F3500（白色）
F3000（暖白色）
F2700（白炽灯色）
代表符号
I级光效
(im/w)
显色指数
最大值
色品参数
色坐标目标值
相关色温
第1页
最小值
色品容差
ⅢI级为灯光效额定值的80%。
注：光效分三级：I级为灯光效的额定值，II级为灯光效额定值的90%，1额定电压下配用基准镇流器时灯的寿命参数额定值
2000h光通维持率/（%）
6000h:光通维持率/（%）
56.000h光通维持率/（%）
平均寿命/h
个别寿命/h
基准镇流器特性
工作频率/kHz
校准电流/A
输出功率/W
测试电压/V
阻抗/2
2938-O0B/T-1040-1
额定功率：48W
灯的启动试验
试验电压（AC）/V
最大启动时间/ms
启动电压特性
峰值/V
持续时间/ms
频率/kHz
48W外耦合单端无极荧光灯参数表标准
1450±100
正弦波
230±30
额定电压下配用基准镇流器时灯的电特性目标值
灯电压/V（r.m.s）
灯电流/A（参考值）
灯功率/W（参考值）
额定电压下配用基准镇流器时灯的光特性I级光效
F6500（日光色）
F5000（中性白色）
F4000（冷白色）
F3500（白色）
F3000（暖白色）
F2700（白炽灯色）
注：光效分三级：
代表符号
/(lm/w)
最大值
色品参数
色坐标目标值
显色指数
QB/T2938-2008
第1页
最小值
相关色温
色品容差
II级为灯光效额定值的90%II级为灯光效额定值的80%。I级为灯光效的额定值，
额定电压下配用基准镇流器时灯的寿命参数额定值
2000h光通维持率/（%）
6000h光通维持率/（%）
56000h光通维持率/（%）
平均寿命/h
个别寿命/h
基准镇流器特性
工作频率/kHz
校准电流/A
输出功率/W
测试电压/V
阻抗/Q
2938-QB/T-1048-1
QB/T2938-2008
额定功率：70W
灯的启动试验
试验电压（AC）V
最大启动时间/ms
启动电压特性
峰值/V
持续时间/ms
频率/kHz
70W外耦合单端无极荧光灯参数表标准
1410±100
正弦波
250±50
额定电压下配用基准镇流器时灯的电特性目标值
灯电压/V（r.m.s)
灯电流/A（参考值）
灯功率/W（参考值）
额定电压下配用基准镇流器时灯的光特性色调
F6500（日光色）
F5000（中性白色）
F4000（冷白色）
F3500（白色）
F3000（暖白色）
F2700（白炽灯色）
代表符号
I级光效
/(lm/w）bZxz.net
最大值
色品参数
色坐标目标值
显色指数
相关色温
第1页
最小值
色品容差
注：光效分三级：1级为灯光效的额定值，II级为灯光效额定值的90%,I级为灯光效额定值的80%。额定电压下配用基准镇流器时灯的寿命参数额定值
2000h光通维持率/（%）
6.000h光通维持率/（%）
56000h光通维持率/（%）
平均寿命/（h）
个别寿命/（h）
基准镇流器特性
工作频率/kHz
校准电流/A
输出功率/W
测试电压/V
阻抗/Q
2938-QB-1070-1
额定功率：80W
灯的启动试验
试验电压（AC）/V
最大启动时间/ms
启动电压特性
峰值/V
持续时间/ms
频率/kHz
80W外耦合单端无极荧光灯参数表标准
1500±100
正弦波
230±30
额定电压下配用基准镇流器时灯的电特性目标值
灯电压/V（r.m.s）
灯电流/A（参考值）
灯功率/W（参考值）
额定电压下配用基准镇流器时灯的光特性色调
F6500（日光色）
F5000（中性白色）
F4000（冷白色）
F3500（白色）
F3000（暖白色）
F2700（白炽灯色）
代表符号
[级光效
/(im/W)
最大值
色品参数
色坐标目标值
显色指数
QB/T2938-2008
第1页
最小值
相关色温
色品容差
：1级为灯光效的额定值，IⅡI级为灯光效额定值的90%，IⅢI级为灯光效额定值的80%。注：光效分三级：
额定电压下配用基准镇流器时灯的寿命参数额定值
2000h光通维持率/（%）
6000h光通维持率/（%）
56000h光通维持率/（%）
平均寿命/h
个别寿命/h
基准镇流器特性
工作频率/kHz
校准电流/A
输出功率/W
测试电压/V
阻抗/Q
2938-QB/T-1080-1
QB/T2938—2008
额定功率：100W
灯的启动试验
试验电压（AC）V
最大启动时间/ms
启动电压特性
峰值/V
持续时间/ims
频率/kHz
100W外耦合单端无极荧光灯参数表标准
1690±100
正弦波
250±50
额定电压下配用基准镇流器时灯的电特性目标值
灯电压/V（rms）
灯电流/A（参考值）
灯功率/W（参考值）
额定电压下配用基准镇流器时灯的光特性色调
F6500（日光色）
F5000（中性白色）
F4000（冷白色）
F3500（白色）
F3000（暖白色）
F2700（白炽灯色）
代表符号
级光效
/(lm/W)
显色指数
色品参数
色坐标目标值
第1页
最大值
相关色温
最小值
色品容差
1级为灯光效的额定值，ⅡI级为灯光效额定值的90%Ⅱ级为灯光效额定值的80%。注：光效分三级：
额定电压下配用基准镇流器时灯的寿命参数额定值
2000h光通维持率/（%）
6000h光通维持率/（%）
56000h光通维持率/（%）
平均寿命/h
个别寿命/h
基准镇流器特性
工作频率/kHz
校准电流/A
输出功率/W
测试电压/V
阻抗/2
2938-QB/T-1100-1
额定功率：120W
灯的启动试验
试验电压（AC）/V
最大启动时间/ms
启动电压特性
峰值/V！
持续时间/ms
频率/kHz
120W外耦合单端无极荧光灯参数表标准
1690±100
正弦波
230±30
额定电压下配用基准镇流器时灯的电特性目标值
灯电压/V（r.m.s）
灯电流/A（参考值）
灯功率/W（参考值）
额定电压下配用基准镇流器时灯的光特性1级光效
F6500（日光色）
F5000（中性白色）
F4000（冷白色）
F3500（白色）
F3000（暖白色）
F2700（白炽灯色）
代表符号
/（im/w)
最大值
色品参数
色坐标目标值
显色指数
QB/T2938-2008
第1页
最小值
相关色温/
色品容差
1级为灯光效的额定值，IⅡI级为灯光效额定值的90%,Ⅲ级为灯光效额定值的80%。注：光效分三级：
额定电压下配用基准镇流器时灯的寿命参数额定值
2000h光通维持率/（%）
6000h光通维持率/（%）
56000h光通维持率/（%）
平均寿命/h
个别寿命/h
基准镇流器特性
工作频率/kHz
校准电流/A
输出功率/W
测试电压/V
阻抗/Q
2938-QB/T-1200-1
