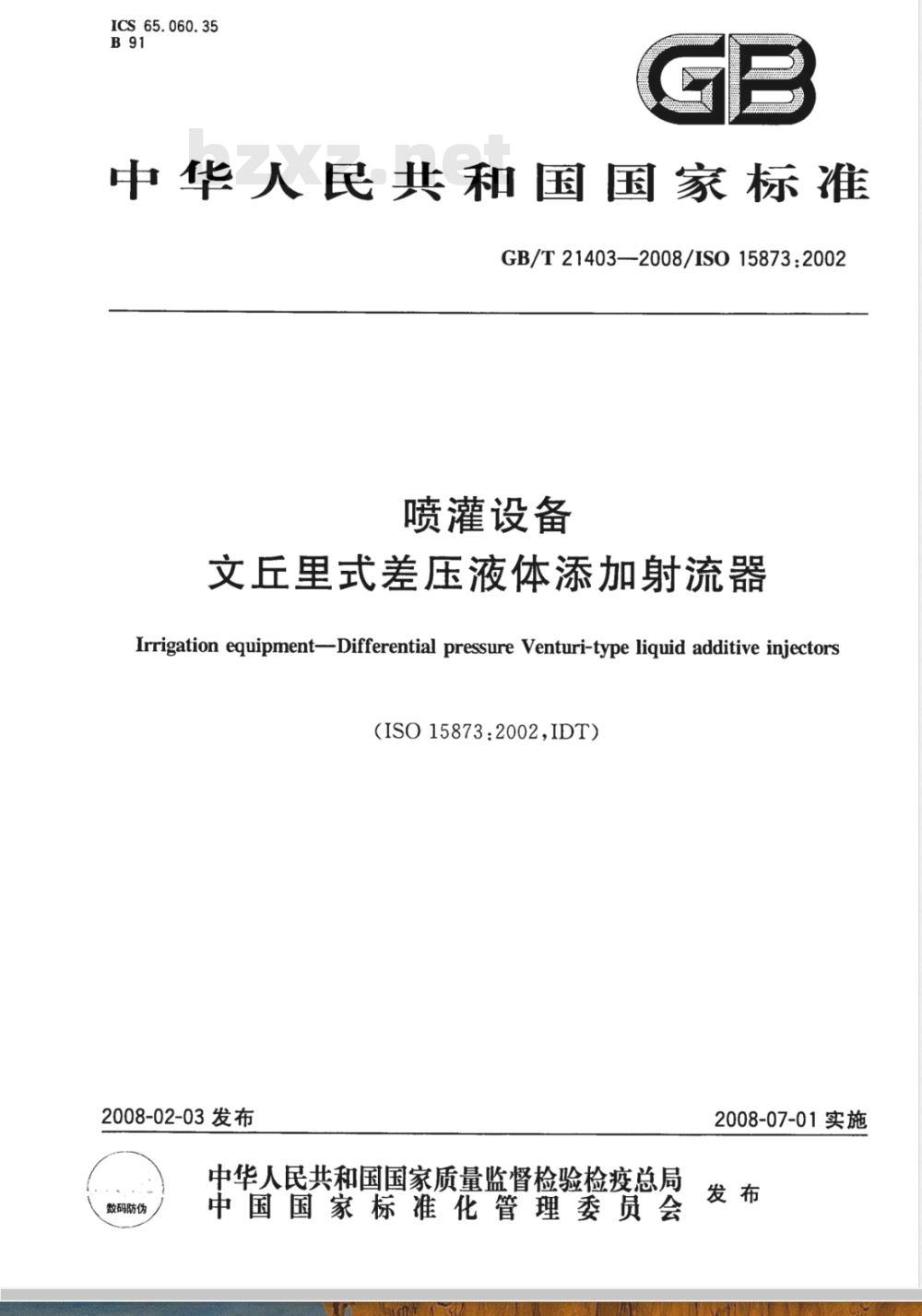

【国家标准(GB)】 喷灌设备文丘里式差压液体添加射流器

ICS 65.060.35
中华人民共和国国家标准　
GB/T21403—--2008/ISO15873:2002喷灌设备
文丘里式差压液体添加射流器
Irrigation equipment--Differential pressure Venturi-type liquid additive injectors（ISO15873:2002,IDT）
2008-02-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2008-07-01实施

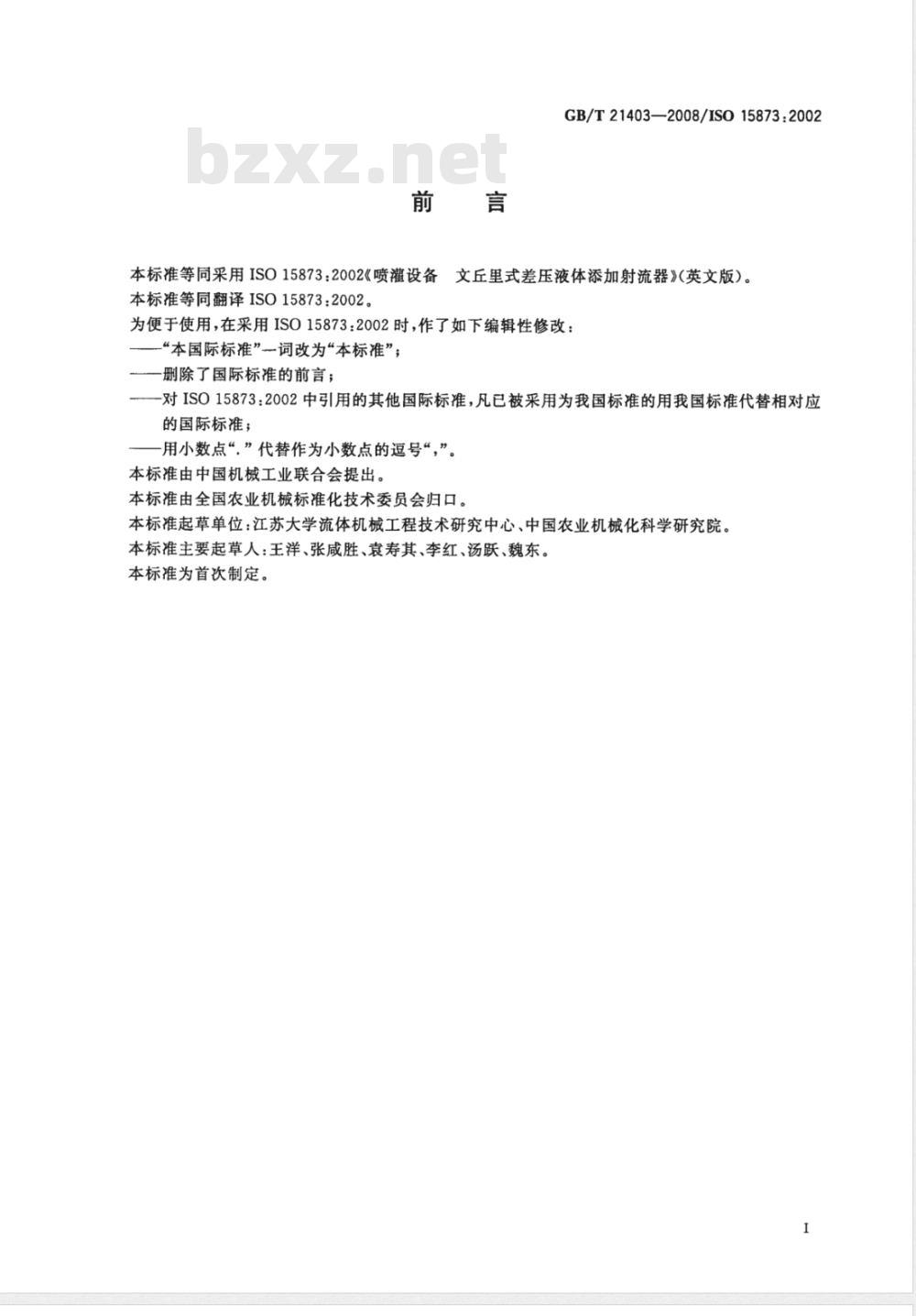

GB/T21403—2008/IS015873:2002本标准等同采用ISO15873：2002《喷灌设备文丘里式差压液体添加射流器》（英文版）。本标准等同翻译ISO15873：2002。为便于使用，在采用IS015873：2002时，作了如下编辑性修改：“本国际标准”一词改为“本标准”；—删除了国际标准的前言；
-对ISO15873：2002中引用的其他国际标准，凡已被采用为我国标准的用我国标准代替相对应的国际标准；
一用小数点“，”代替作为小数点的逗号“，”。本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会归口。本标准起草单位：江苏大学流体机械工程技术研究中心、中国农业机械化科学研究院。本标准主要起草人：王洋、张咸胜、袁寿其、李红、汤跃、魏东。本标准为首次制定。

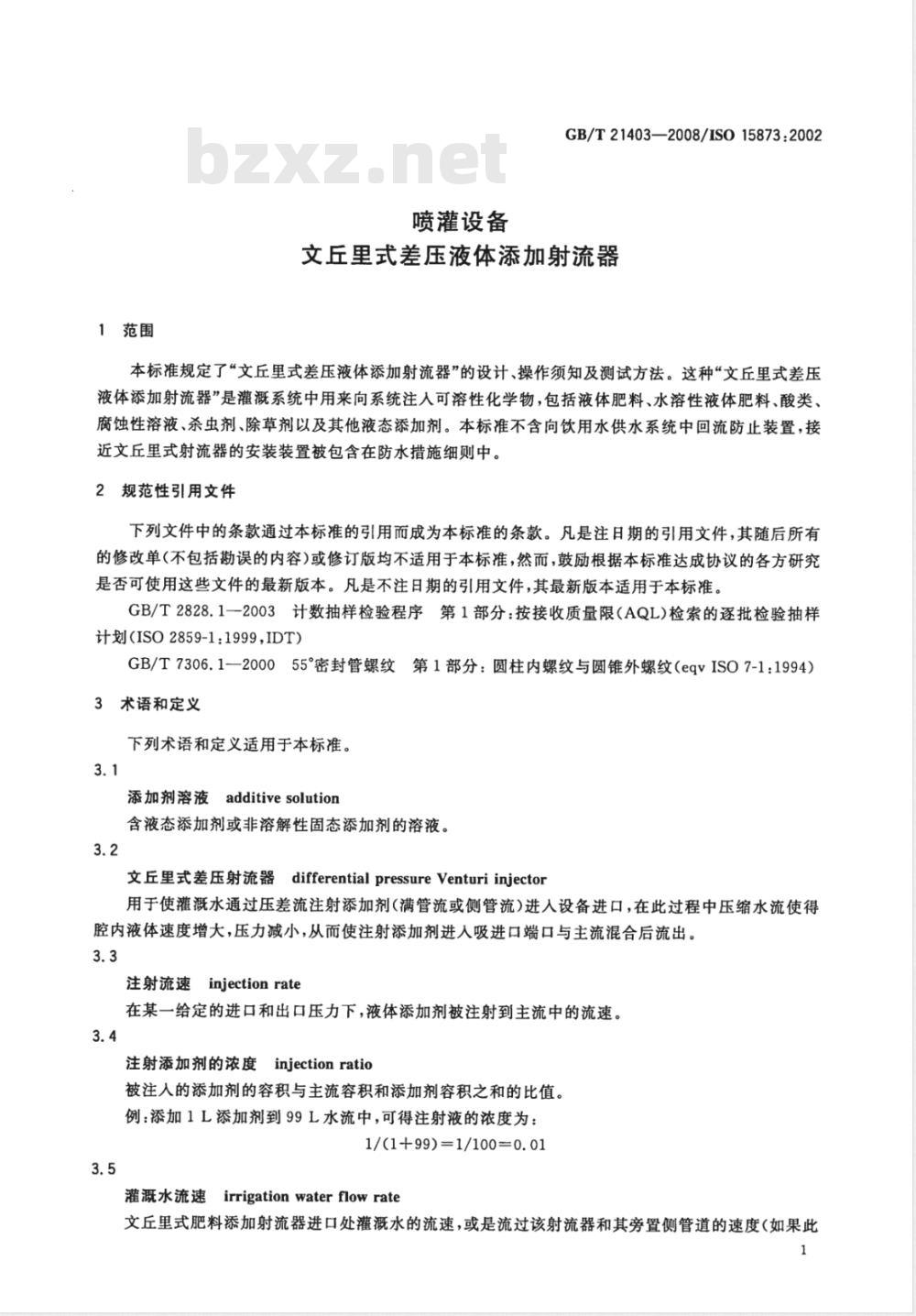

1范围
喷灌设备
GB/T21403—2008/ISO15873:2002文丘里式差压液体添加射流器
本标准规定了“文丘里式差压液体添加射流器”的设计、操作须知及测试方法。这种“文丘里式差压液体添加射流器”是灌溉系统中用来向系统注人可溶性化学物，包括液体肥料、水溶性液体肥料、酸类、腐蚀性溶液、杀虫剂、除草剂以及其他液态添加剂。本标准不含向饮用水供水系统中回流防止装置，接近文丘里式射流器的安装装置被包含在防水措施细则中。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(ISO2859-1：1999IDT)
GB/T7306.1—200055密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（eqvISO7-1：1994）3术语和定义
下列术语和定义适用于本标准。3.1
添加剂溶液additivesolution
含液态添加剂或非溶解性固态添加剂的溶液。3.2
文丘里式差压射流器differentialpressureVenturiinjector用于使灌溉水通过压差流注射添加剂(满管流或侧管流)进人设备进口，在此过程中压缩水流使得腔内液体速度增大，压力减小，从而使注射添加剂进人吸进口端口与主流混合后流出。3.3
注射流速injectionrate
在某一给定的进口和出口压力下，液体添加剂被注射到主流中的流速。3.4
注射添加剂的浓度injectionratio被注入的添加剂的容积与主流容积和添加剂容积之和的比值。例：添加1L添加剂到99L水流中，可得注射液的浓度为：1/(1+99)=1/100=0.01

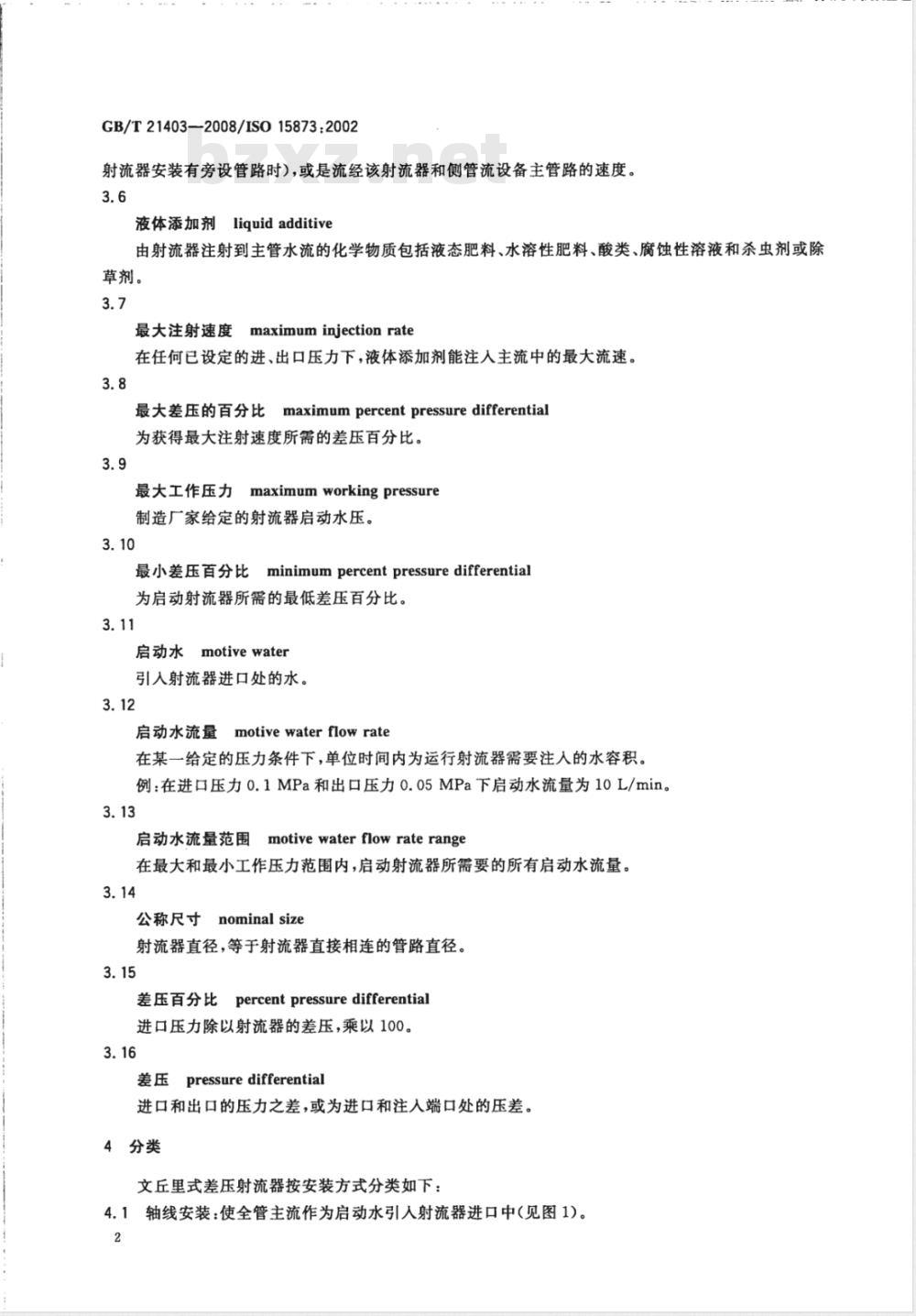

灌溉水流速irrigationwaterflowrate文丘里式肥料添加射流器进口处灌溉水的流速，或是流过该射流器和其旁置侧管道的速度（如果此1
GB/T21403—2008/IS015873:2002射流器安装有旁设管路时），或是流经该射流器和侧管流设备主管路的速度。3.6
液体添加剂liquidadditive
由射流器注射到主管水流的化学物质包括液态肥料、水溶性肥料、酸类、腐蚀性溶液和杀虫剂或除草剂。
maximuminjectionrate
最大注射速度
在任何已设定的进、出口压力下，液体添加剂能注人主流中的最大流速。3.8
最大差压的百分比Www.bzxZ.net
maximumpercentpressuredifferential为获得最大注射速度所需的差压百分比。3.9
maximumworkingpressure
最大工作压力
制造厂家给定的射流器启动水压。3.10
最小差压百分比minimumpercentpressuredifferential为启动射流器所需的最低差压百分比。3.11
启动水motivewater
引入射流器进口处的水。
启动水流量
tmotivewaterflowrate
在某一给定的压力条件下，单位时间内为运行射流器需要注入的水容积。例：在进口压力0.1MPa和出口压力0.05MPa下启动水流量为10L/min。3.13
启动水流量范围motivewaterflowraterange在最大和最小工作压力范围内，启动射流器所需要的所有启动水流量。3.14
公称尺寸nominal size
射流器直径，等于射流器直接相连的管路直径。3.15
差压百分比percentpressuredifferential进口压力除以射流器的差压，乘以100。3.16
差压pressure differential
进口和出口的压力之差，或为进口和注人端口处的压差。4分类

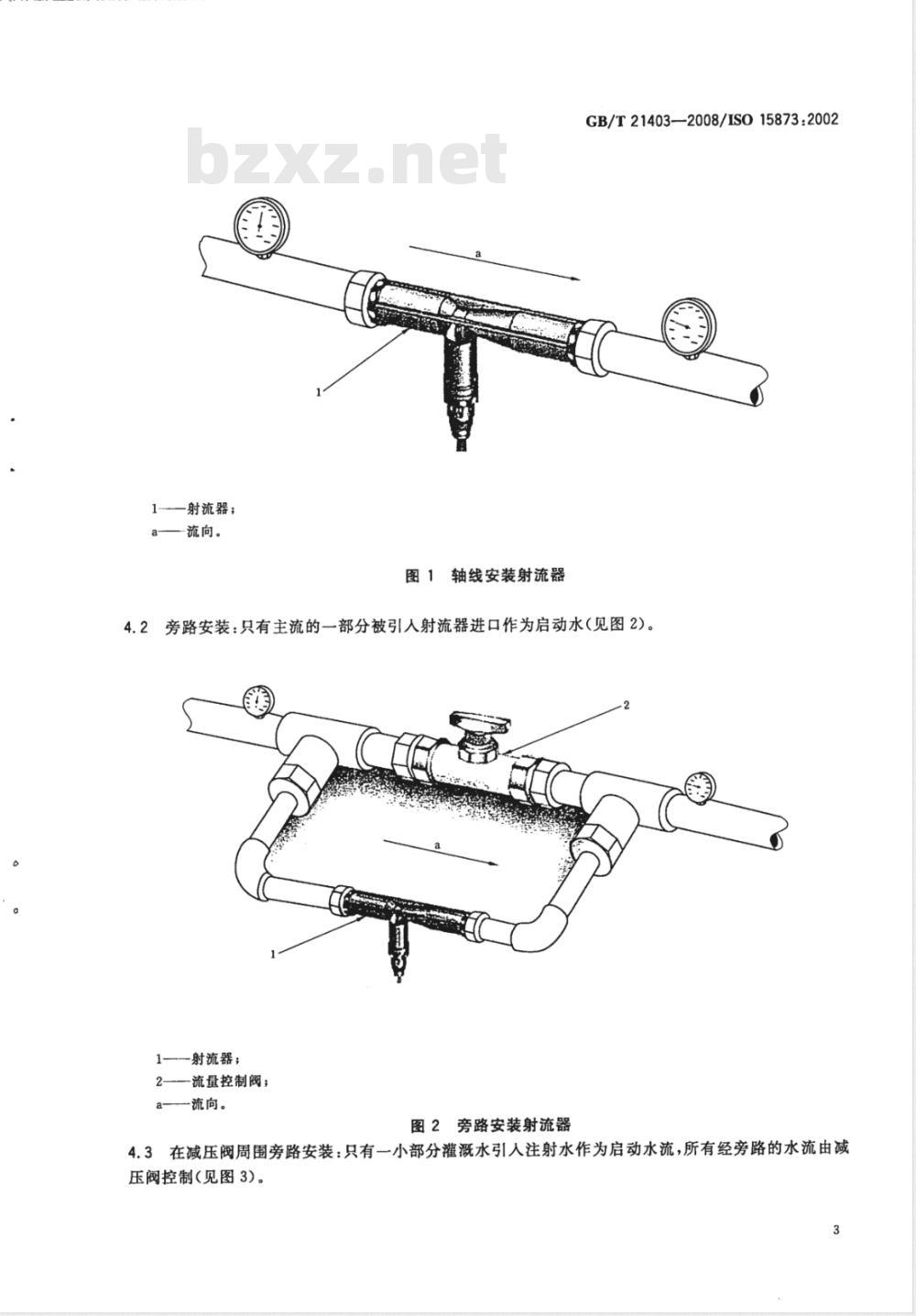

文丘里式差压射流器按安装方式分类如下：4.1轴线安装：使全管主流作为启动水引人射流器进口中（见图1）。2
一射流器；
一流向。
图1轴线安装射流器
GB/T21403-—2008/ISO15873：20024.2旁路安装：只有主流的一部分被引人射流器进口作为启动水（见图2）。1-射流器；
2—流量控制阀；
一流向。
图2旁路安装射流器
4.3在减压阀周围旁路安装：只有一小部分灌溉水引人注射水作为启动水流，所有经旁路的水流由减压阀控制（见图3）。
GB/T21403—2008/ISO15873:2002-射流器；
减压阀；
一流向。
图3在减压阀周围旁路安装的射流器4.4在侧管路安装：带有增压泵，用来给主流中的部分水增压，引人射流器作为启动水（见图4）。射流器；
2-增压泵；
一流向。
图4安装在侧管路的射流器
5标志
文丘里式差压射流器应具有清晰永久的标志，且包含下列内容：制造厂名称；
a）台
型号；
在射流器外标明水流进出射流器的方向，以及液态添加剂进人射流器的方向；公称尺寸和螺纹设计形式；
生产日期。
6技术要求
6.1一般要求
GB/T21403—2008/IS015873:2002文丘里式差压液体添加射流器不应有可能影响其寿命及功能的缺陷。6.2材料
射流器的材料应能耐腐蚀和防化学侵蚀。6.3耐化学腐蚀及防紫外线辐射性射流器中与水接触的地方都应有防水和耐农业中常用的化学添加剂侵蚀的性能。这些化学添加剂包括肥料、酸、碱和类似的化合物，在正常工作条件下暴露在紫外线下的射流器表面材料应有抗紫外线辐射侵蚀的性能。
6.4螺纹连接
射流器的螺纹连接应符合GB/T7306.1的规定。对于可能用到的其他螺纹型式，要在每个连接处提供螺纹备用件。
7机械性能和功能特性试验
7.1一般要求
所有的测试应用水替代液态添加剂，启动水和注射水温应在23℃士2℃。两种水流都要按文丘里式差压液体添加射流器生产厂规定的标准用滤网过滤器过滤。7.2准确度
测试设备仪表的准确度应在真实值士1%范围内。7.3抽样和验收规则
7.3.1选择抽样检测样品
保证检测随机抽样的代表性，每个检测应按表1规定进行。当需要对批次生产或批次装运进行验收时，确保抽样按GB/T2828.1的规定进行，采用可接收质量限（AQL)2.5和特殊检查水平S-4。按GB/T2828.1-2003表2，保证测试用样品随机抽取。表1样本大小和合格判定数
章条号
7.3.2判定
检验项目
耐压试验
耐温试验
耐负压试验
通用(功能）
启动水流测试
样本大小
如果样品在检验中没有不合格项，可以认为该样品符合本标准。接收数
对生产批次或装运批次进行验收时，检验中发现的不合格数不大于GB/T2828.1规定的接收数，则判定该生产批或装运批符合本标准的规定。7.4测试方法和要求
7.4.1耐压试验
对射流器施加3倍最大工作压力的静压60min，加压设备应能连续不间断地对样品增压，测试样品不能出现裂缝，变形和泄漏以及其他损坏现象。7.4.2耐温试验
对射流器施加最大工作压力，且引用水温为66℃士2℃，持续5min。样品不能出现开裂、变形、泄5
GB/T21403—2008/ISO15873:2002漏以及其他损坏现象。
7.4.3耐负压试验
对射流器施加0.9MPa（表压）压力，持续5min。样品不能出现开裂、变形、泄漏以及其他损坏现象。
7.4.4功能测试
7.4.4.1通用功能
对每个射流器都进行功能测试，用水作为启动液和注射液，保证进口处的相对高度和进口水的表面高度一致，并在测试中保持不动。对每个射流器在最小进口压力到最大进口压力之间进行操作。用标定过的流量计测量启动水和注射水的流速。用标定过的压力表测量射流器进、出口压力，计算差压。7.4.4.2启动水测试
至少对射流器分别施加5种进口压力，保证其中最小和最大的压力值是制造厂家产品说明书给定的最小和最大进口压力。对每个进口压力应保证出口压力是不断变化的，至少产生5种不同的差压。在差压百分比为20%、40%、60%、80%和100%时，分别测试启动水流速和注射流速。测得的注射流速应不低于相同条件下制造厂家给定值的90%。对每个进口压力测试，使射流器出口压力减小到添加剂射流器被启动，记录得到的差压，这个值应不超过相同进口压力下制造厂家给定值的5%。8制造厂商应提供的资料
制造厂产品样本或技术文件中应提供下列资料，并注明公布日期：a）文丘里式差压液体添加射流器产品号；b）射流器的连接尺寸和型号；
c）射流器的尺寸和重量；
每个射流器在规定使用条件下的启动流和注射流的性能参数（也应给出设定条件下启动液体添加剂的流速）；
最大允许工作压力；
f）推荐零部件；
g）现有类似设备；
h）操作和贮存的温度范围。
