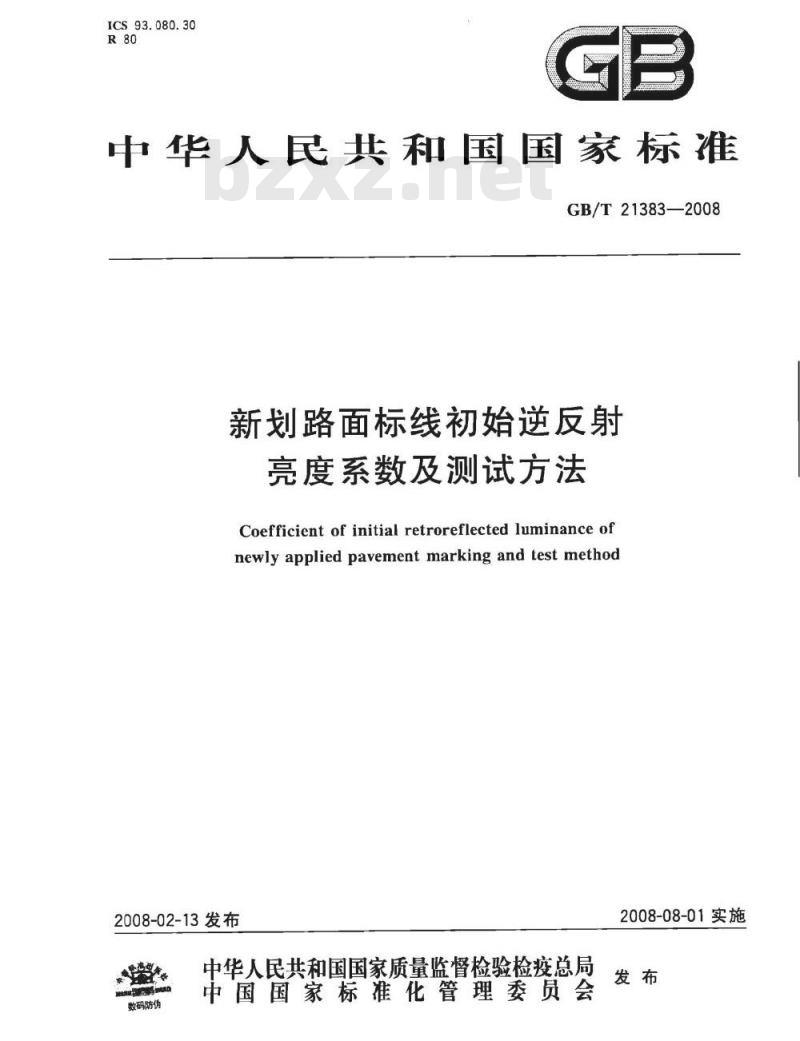

ICS 93.080.30
中华人民共和国国家标准
GB/T21383—2008
新划路面标线初始逆反射
亮度系数及测试方法
Coefficient of initial retroreflected luminance ofnewly applied pavement marking and test method2008-02-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2008-08-01实施

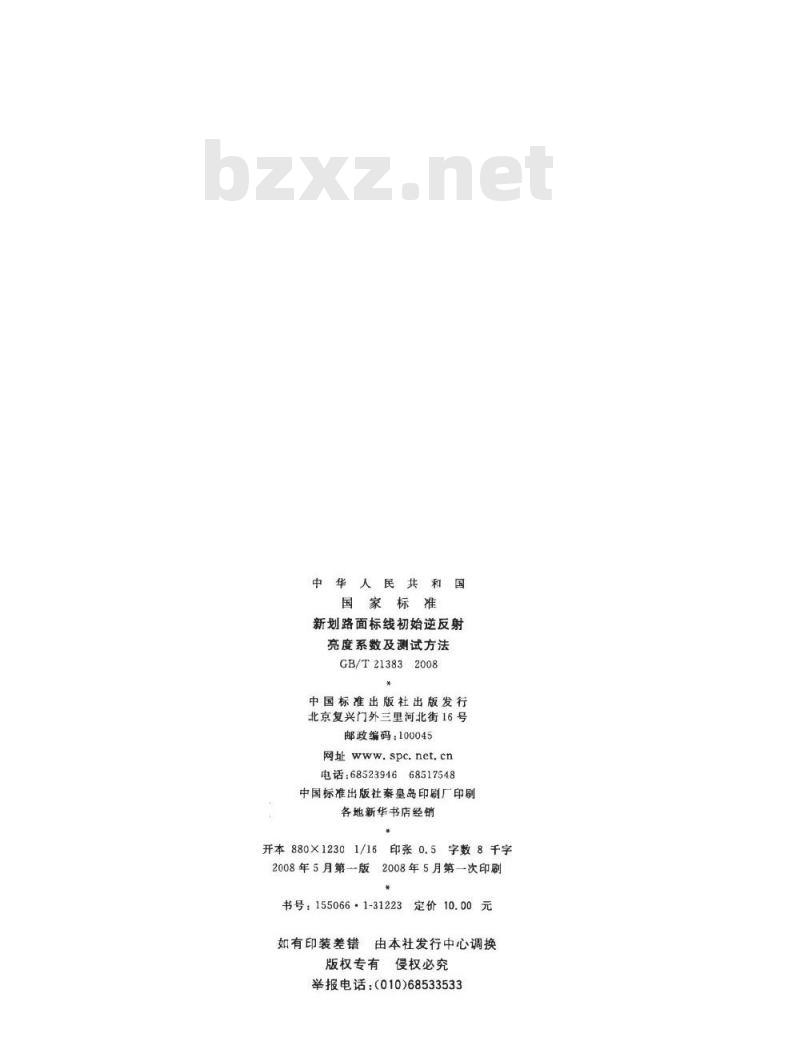

中华人民共和国
国家标准
新划路面标线初始逆反射
亮度系数及测试方法
GB/T21383
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
01/16印张0.5
开本880×1230
字数8千字
2008年5月第一版
2008年5月第一次印刷
书号：155066：1-31223
定价10.00
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
GB/T21383-2008

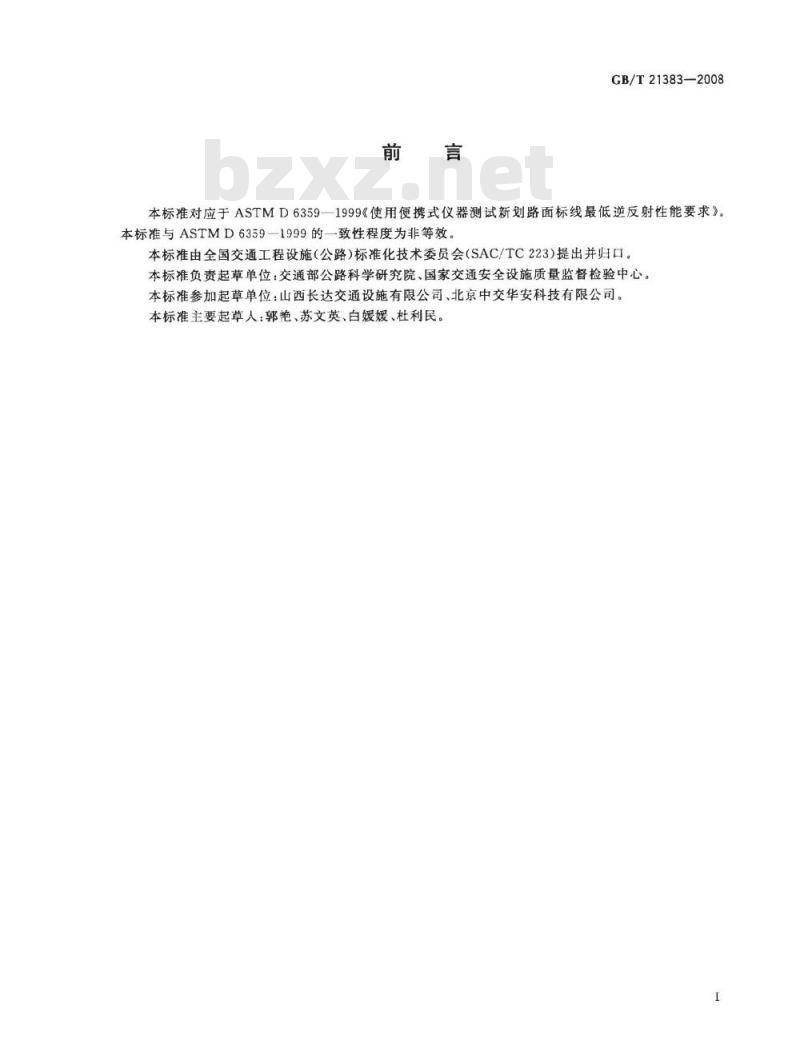

本标准对应于ASTMD63591999《使用便携式仪器测试新划路面标线最低逆反射性能要求》。本标准与ASTMD6359—1999的一致性程度为非等效。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准负责起草单位：交通部公路科学研究院、国家交通安全设施质量监督检验中心。本标准参加起草单位：山西长达交通设施有限公司、北京中交华安科技有限公司。本标准主要起草人：郭艳、苏文英、白媛媛、杜利民。S

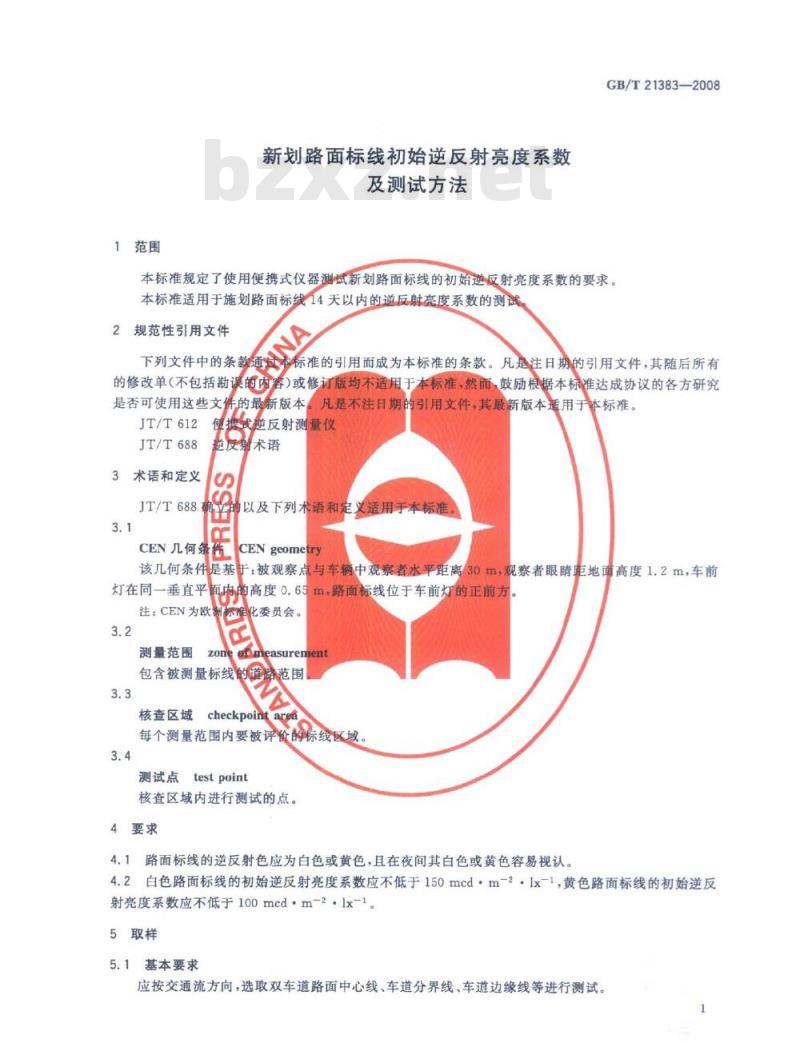

1范围
新划路面标线初始逆反射亮度系数及测试方法
GB/T21383-—2008
本标准规定了使用便携式仪器测试新划路面标线的初始逆反射亮度系数的要求。本标准适用于施划路面标线14天以内的逆反射亮度系数的测试2规范性引用文件
下列文件中的条款通标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内春）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本JT/T612
JT/T688
3术语和定义
JT/T6881
凡是不注日期的引用文件，其最新版本适用于本标准。我逆反射测量仪
逆度射术语
的以及下列术语和定义适用手本标准。CEN几何条在
CENgeometry
该几何条件是基
于：被观察点与车辆中观察者水平距离30m，观察者眼睛距地面高度1.2m，车前面内的高度0.65m，路面标线位于车前灯的正前方。灯在同一垂直平
注：CEN为欧光
用家化委员会。
测量范围
easurementwwW.bzxz.Net
包含被测量标线范围
核查区域
checkpointarea
每个测量范围内要被评价的标线区域。3.4
测试点
testpoint
核查区域内进行测试的点。
4要求
4.1路面标线的逆反射色应为白色或黄色，且在夜间其白色或黄色容易视认。4.2白色路面标线的初始逆反射亮度系数应不低于150mcd.m-2.1x-1，黄色路面标线的初始逆反射亮度系数应不低于100mcd·m-2.1x-15取样
5.1基本要求
应按交通流方向，选取双车道路面中心线、车道分界线、车道边缘线等进行测试。GB/T21383—2008
5.2取样方法
5.2.1纵向实线
5.2.1.1300m测量范围
沿标线长度，随机选取一个100m的核查区域。在核查区域内，约每5m选取一测试点进行测试。共抽取20个测试点，见图1。
随机选取10个线段，20个测试点核查区域内抽取20个测试点
图1300m的测量范围取样示意图
5.2.1.2300m~10km测量范围
测量范围小于1km时，沿标线长度，随机选取两个100m的核查区域。测量范围在1km10km时，沿标线长度，在起点、中间及终点各选取100m核查区域。在核查区域内，约每5m选取一测试点进行测试，共抽取20个测试点，见图2，线段取样同图1
核查区域内抽取20个测试点
300m~10km
300m~10km之间的测量范围取样示意图图2
5.2.1.3大于10km测量范围
在核查区域内，约每5m选取
沿标线长度，在其起点、终点及每5km处选取100m的核查区域。一测试点进行测试，共抽取20个测试点，见图3。每5km
线段取样同图1
核查区域内抽取20个测试点
5.2.2纵向间断线
5.2.2.1300m测量范围
3大于10km的测量范围取样示意图图3
随机选取一个核查区域。在核查区域内，随机选取10个线段进行测量。每个线段取2个测试点，2
共抽取20个测试点。测试间距至少为1m，见图1。5.2.2.2300m~10km测量范围
GB/T21383—2008
随机选取两个核查区域。每个核查区域内，随机选取10个线段进行测量。每个线段取2个测试点，共抽取20个测试点。测试问距至少为1m，见图2。5.2.2.3大于10km
在起点，终点及每5km处选取核查区域。每个核查区域内，随机选取10个线段进行测量。每个线段取2个测试点，共抽取20个测试点。测试间距至少为1m，见图3。5.2.3图形，字符，人行横道线
5.2.3.1图形
每个图形作为一个核查区域，选取3个测试点。沿交通流方向进行测量，取其平均值作为测试结果。
5.2.3.2字符或横线
选取一个核查区域。字符高度或横线宽度为2.4m或以上时，选取6个测试点；字符高度或横线宽度小于2.4m时，选取3个测试点。沿交通流方向进行测量，取其平均值作为测试结果。5.2.3.3人行横道线
随机选取3段作为核查区域，每段选取6个测试点。沿交通流方向进行测量，取其平均值作为测试结果。
6测试方法
6.1样品要求
6.1.1初始逆反射亮度系数应在路面标线施划14日之内，去除多余的玻璃珠之后测试。6.1.2所测试的路面标线表面应干燥、清洁。6.2环境要求
测试温度应在10℃～40℃范围内，湿度应不大于85%。6.3测试仪器
符合JT/T612要求的便携式逆反射标线测量仪，照明观测条件为：人射角β1=88.76°（β2=0°），观测角α=1.05°，光源和接收器的孔径角不超过0.336.4测试步骤
按下列步骤测试：
打开便携式逆反射标线测量仪开关，预热10min；a）
用仪器自带黑板进行调零；
用仪器自带校准板进行使用前的校核；d）将仪器按行车方向放置在所要测试的标线表面；注：仪器测量孔应全部被标线表面紧密遮盖，测试光线不应到达标线表面以外的地面，外界杂散光也不应进人测试仪器内，
e）待读数稳定后，读取数据并记录。注：测试完毕后，应及时关闭仪器电源，7数据处理
数据处理如下：
选取3个或6个测试点进行测量时，应计算出测量数据的平均值，如平均值不符合4.2的要a)
求，则判定该核查区域为不合格；选取2C个测试点进行测量时，如有3个以上数据不符合4.2的要求，则判定该核查区域为不b）
合格。
GB/T21383—2008
测试报告
测试报告中应包括以下内容：
测试日期；
标线施划日期；
标线位置（公路，路线，位置桩号，交通流方向，以及其他需指定的信息）；c)
选用的测试仪器及检测方法；
测试单位；
测试数据。
应对每个车道标线的每个交通流方向都作出测试报告。GB/T21383-2008
