【轻工行业标准(QB)】 电磁灶

ICS 97.040
分类号：Y63
备案号：24060-2008

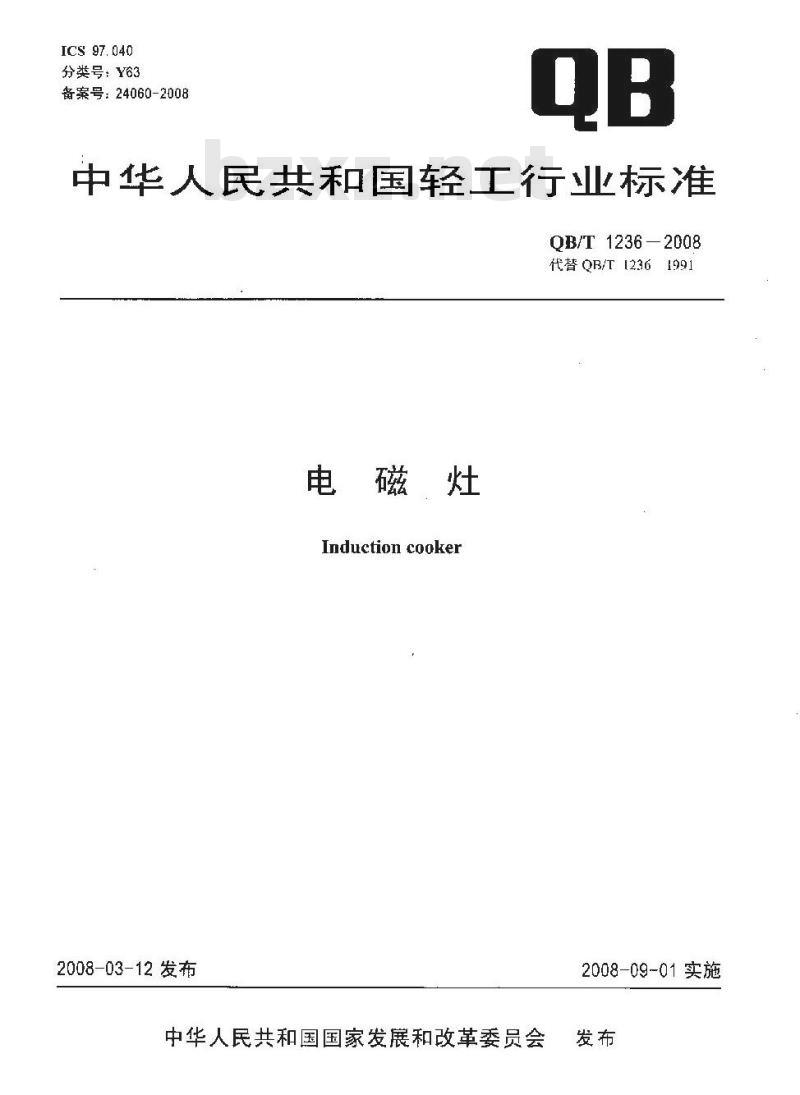

中华人民共和国轻工行业标准
QB/T1236—2008
代替QB/T12361991
电磁灶
Induction cooker
2008-03-12发布
中华人民共和国国家发展和改革委员会2008-09-01实施

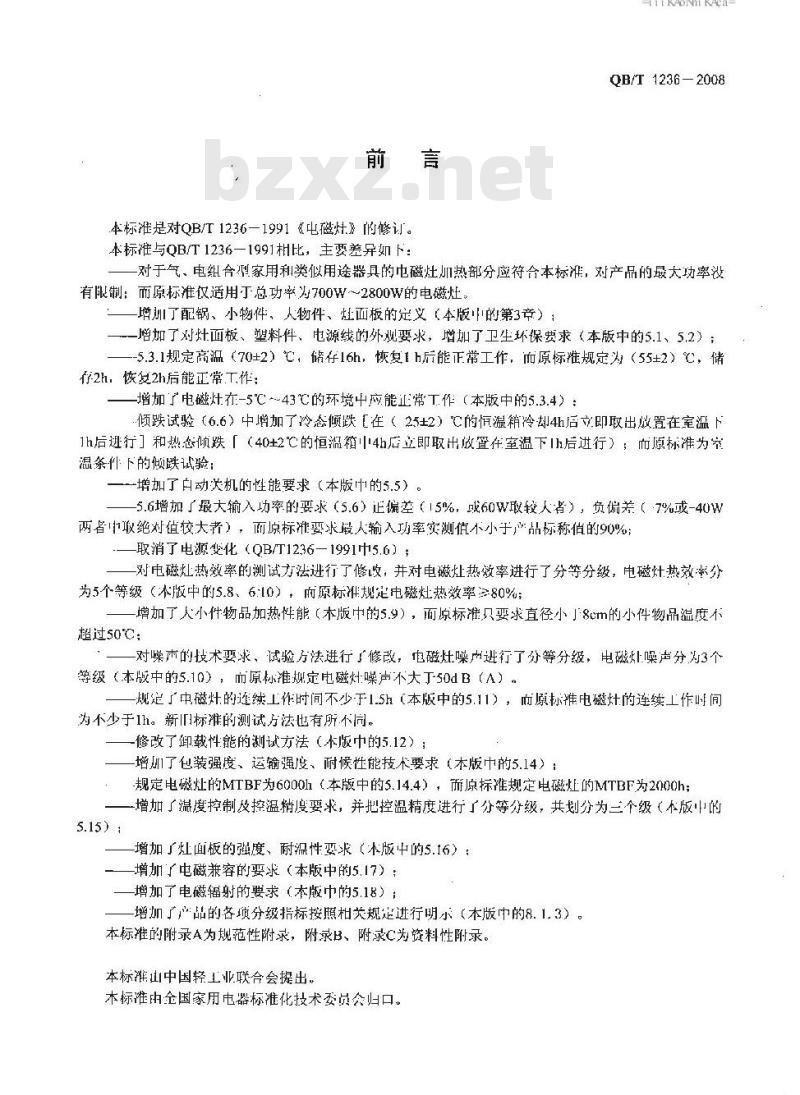

本标准是对QB/T1236-1991《电磁灶》的修订。本标准与QB/T1236-1991相比，主要差异如下：TKAONIKAca-
QB/T1236—2008
一对于气、电组合型家用和类似用途器具的电磁灶加热部分应符合本标准，对产品的最大功率没有限制：而原标准仅适用于总功率为700W～2800W的电磁灶。一增训了配锅、小物件，人物件、灶面板的定义（本版的第3章）；一增加了对灶面板、塑料件、电源线的外观要求，增加了卫生坏保要求（本版中的5.1、5.2）：-5.3.1规定高温（70+2），储存16h，恢复1h后能正常工作，而原标准规定为（55±2）℃，储存2h，恢复2h后能正常工作：
增加了电磁灶在-5℃~43℃的环境中应能正常T作（本版中的5.3.4）：倾跌试验（6.6）中增加了冷态倾跌［在（252）℃的恒温箱冷划4h后立即取出放置在室温下1h后进行】和热态倾跌「（40±2℃的恒温箱中4h店立即取出放置在室温下Ih后进行）；而原标准为室温条件下的倾跌试验：
一增加了白动关机的性能要求（本版中的5.5）。-5.6增加「最大输入功率的要求（5.6）正偏差（15%，或60W取较人者），负偏差（7%或-40W两者中取绝对值较大者），面原标准要求殿人输入功率实测值不小于品标称值的90%：取消了电源变化（QB/T1236—1991中5.6）：对电磁灶热效率的测试方法进行了修改，并对电磁灶热效率进行了分等分级，电磁灶热效率分为5个等级（本版中的5.8、6:10），而原标准规定电磁灶热效率学80%；增加了人小件物品加热性能（本版中的5.9），而原标准只要求直径小8cm的小件物品温度不超过50℃：
对噪声的技术要求。试验方法进行了修改，电磁灶噪声进行了分等分级，电磁灿噪声分为3个等级（本版中的5.10），而原标准灿定电磁灿噪声不大丁50dB（A）规定中磁灶的连续工作时间不少于1.5h（本版中的5.11），而原标推电磁灶的连续工作时间为不少于1h。新标准的测试方法也有所不同。-修改了卸载性能的测试方法（本版中的5.12）：-增了包装强度、运输强度、耐候性能技术要求（本版中的5.14）：规定电燃灶的MTBF为600011（本版中的5.14.4），而原标准规定电磁灶的MTBF为2000h；一增加了温度控制及控温精度要求，并把控温精度进行了分等分级，共划分为三个级（不版中的5.15）
-增加了灶面板的强度、耐温性要求（本版中的5.16）：增加了电磁兼容的要求（本版中的5.17）：-增加了电磁辐射的要求（本版中的5.18）增加广品的各频分级指标按照相关规是进行明示（本版中的8.1.3）。本标准的附录A为规范性附求，附录B、附录C为资料性附录。本标准山中国轻工业联合会提出，本标准由全国家用电器标准化技术委员会归口。本标准起草单位：中国家用电器研究院、美的集有限公司，浙江苏沪尔股份有限公司、九阳股份有眼公司、上海大剑电磁灶技术有限公司、尚朋堂（广州）电器有限公司、广东银港科技有限公司、佛山市宙「宝电器科技有限公司、东莞前峰电子有限公司、广东德昕科技有限公司本标准要起草人：马德军、伞一、陈石下、蔡才德、吴树德、许建民、杜明汉、郑银光、刘翔高、李荣明、工永斌、王巧东、张文浩。本标推白实施之H起，代替原轻工业部发布的轻T行业标准QB/T1236一1991《电磁灶》。1范围
电磁灶
TKAONTKAca-
QH/T12362008

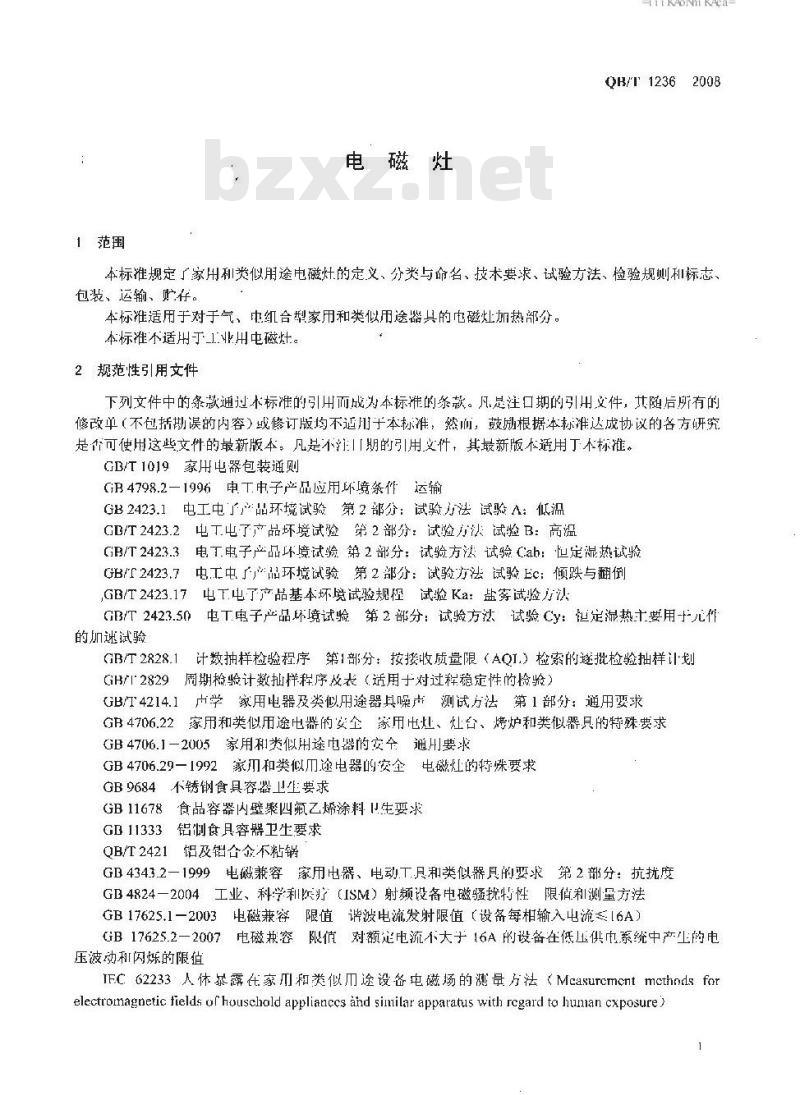

本标准规定了家用利类似用途电磁灶的定义、分类与命名、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于对于气、中组合型家用和类似用途器具的电磁灶加热部分。本标准不适用于1业用电磁灶。
2规范性引用文件
下列文件中的条款通过木标准的引用而战为本标准的条款。凡是注口期的引出文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适川于本标准，然而，鼓励根据本标准达成协议的各方研究是个可使用这些文件的最新版本。凡是不汀期的引用文件，其最新版不适用丁不标推。GB/T1019家用电器包装则
GB4798.2一1996电T中子产品应用环境条件运输GB2423.1电工电品环境试验第2部分：试验方法试验A：低温CB/T2423.2电丁电了产品坏境试验第2部分：试验方法试验B：高温GB/T2423.3电T电子产品坏境试验第2部分：试验方法试验Cah：恒定湿热试验电工中广产品环境试验第2部分：试验方法试验Ec：倾跌与翻例GB/T 2423.7
,GB/T2423.17电T电了产品基本坏境试验规程试验Ka：盐雾试验方泌GB/T2423.50电T电子产品环境试验，第2部分：试验方法试验Cy：但定湿热十要用-元件的加迷试验
GB/T 2828.1
计数抽样检验程序第1部分：按接收质量限（AQI）检索的遂批检验抽样计划GH2829周期检验计数拙样程序及表（适用于对过程稳定性的检验）GB门4214.1卢学家用电器及类似用途器其噪声测试方法第1部分：通用要求GB4706.22家用和类似用途电器的安全家用电灶、灶台、烤炉和类似器具的特殊要求GB4706.1一2005家用和类似用途电器的安全通要求GB4706.29一1992家刃和类似途电器的安全电磁灶的特殊要求GB9684不锈钢食具容器卫生要求GB11678食品容器内壁秉四氟乙烯涂料卫生要求GB11333铝制食具容器卫生要求
QB/T2421铝及铝合金不粘锅
GB4343.2一1999电磁兼容家用电器、电动T月利类似器具的要求第2部分：抗扰度GB4824一2004工业、科学和医疗（ISM）射频设备电磁疆扰特性限俏和测量方法GB17625.1一2003电磁兼容限值波电流发射限值【设备每相输入电流≤16A）GB17625.2一2007电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限值
IEC62233人休暴露家川和类似川途设备电磁场的测量方法（Mcasurcmcntmcthndsforelectromagnetic fields or houschold applianccs and similar apparatus with regard to human cxposure)QB/T 1236—2008
3定义
下列术语和定义
加热单元（灶眼）
指电磁灶台面上，
平底标准锅stan
规定的测试用锅，
标准测试状态sta
在电磁灶加热部位
为（20±5），并符合
注：叫可采用随机长
配锅iuling pan
随电磁灶整机·-起
agunit
爱血的具有独立烹饪力
心所示的试验窄器。
dition for besting
置放置附隶C所示
空：功率旋钮或火力
成说明书推荐的配锅。
小物件
smallarmor piate
厚度为,8mm，直径为60rmm的低碳钢钢板。3.6
大物件 big armor piate
厚度为0.8mr1，直径为100mm的
灶面板 hob surfa
能放置锅具丑与
4分类与命名
4.1产品分#
按加热身
按电源
按结构
4.2产品型
分：单眼灶、双眼灶、多眼灶。部分
注入标滩锅容积约
最人位置
直流电磁灶/单相交流电磁灶、相交流电磁灶式、驻立式
，水的溢度
母或数字维成
单位的额定球率。是多
淀最大功率
效量代号：单眼灶不州符号；双眼灶用“s”表示；多眼灶用“D”装尔品名称代号：角“C”表示
4.3功率等级
以100w
5技术要求
5.1外观
在6.#规定的条
5.1.1整机外观
整机外观应光
贴牢固、位置端正,
5.1.2灶面板部分
灶面腋部分无
锐利边缘
5.1.3塑料件
塑料件外露表市
5.1.4电源线
电源线表面无
5.2卫生环保
磁灶的外规应符介
，刮伤等
紧固件
前边、针孔、条纹
色泽均勾，无严重
座胶脚不应脱落，
新，色泽十效，灶面
水等现象
产品所有部件包括锅具、包装均应按产品预定用途符合国家相关的环保、要求。
5.3对高低温、高湿环境的适应性5. 3. 1高温储存
电磁灶在（70±2）℃环境中偕存，恢三在实沾条件下应能正常工作，按6.5，5.3.2湿热环境储存
电磁灶在（40±2）
按6.5.2规定的左
5.3.3低温储
电磁灶
移开，应
件进行试验！
环境中储存，恢复后在宰温条件下应43℃的坏境中两能止常工作，按6.5.4器和热态条件下进行倾跌试验，应无损坏，仍能」4706.29的相关要求，按6.6规定的方法试验。能
E常工作
5.5.3电磁灶应在所设定时间
5. 6最大输入功率
在其加热单元中心不放置锅具
1规定的条件进行试验
有后在
变T作，按6.5
TTIKAONTKAca-
QB/T 1236—2008
动：操作面板粘
的粘接紧固，无
面的法规、标准
的方法试验。
能正常工作，
空的方法试验。
且电气安全性能测试符合
的锅具或將加热中的锅只
自动关机，
按6.7.2规定的条
现定的条件进行试验。
电磁灶输入功率应本大于表1所示偏差，按6.8规定的方法试验对丁正偏差，标准锅和所存配锅（有配锅时）都应满足要求，对于负偏差，标准锅和个少一种配钢（有锅时）都应满足要求。
QB/T 1236—2008
负偏差
表1最大输入功率偏差
-7%或40W（两者中取绝对值较大者）5.7功率调节范围
正偏差
5%或60W（两者中股较大者）
器具应其有一定的功率调节功能，功率调节范围的上限为最大输入功率，功率范围的下限应为器月最小挡的输入功率，功率范用的下限应不大于最大输入功率的30%：多加热单元电磁灶的每个单儿均应符合本要求，按6.9规定的方法试验：5.8热效率
电磁灶！1额定功率不人于1200W的加热单元其热效率不应低于82%，大丁1200W的加热单元其热效率不应低了84%，按6.10规定的法试验。注：凹灶的有关要求正在考虑之中，5.9大小件物品加热性能
5.9.1小物件不加热特性
小物件放置布电磁灶灶面而，表面温度小于50℃，按6.11.1规定的方法试验。5.9.2大物件检测
人物件放置在中磁灶灶面，在额定电压±15%电压范用内应能正常启动加热，按6.11.2规定的方法试验。
5.9.3大小物件切换
在程开叠加于小物件之上的大物件后，电磁灶应能在10s内关闭加热功能，按6.11.3规定的方法试验
往：叫灶的有关要求正在考患之而。5.10噪声
2000W以下单眼灶电磁灶工作时产生的噪卢不大于62dB（A），其他规格电磁灶的噪市见表A.2的限值，按6.12规定的方法试验。5.11连续工作时间
电磁灶连续下作时问应不少于1.5h，按6.13规定的方法试验。5.12卸载性能
电磁灶千能因锅其快速离开或移动而损坏，经过快速卸试验和移动卸载试验店，电磁灶应仍能正带工作。接6.14规定的方法试验5.13安全
中磁灶的泄露电流、电气强度、接地电阳应符合GB4706.22、GB4706.29的要求。5.14可靠性
5.14.1包装强度
产品的包装箱，泡沫其他防护附件，应有适当的包装强度，不应出现影响防护功能的变形，按6.15.1规定的方法试验。
5.14.2运输强度
电磁灶进行运输试验后不应损坏，紧固件不应松动，按6.15.2规定的方法试验。5.14.3耐候性能
中磁灶在恶劣坏境中储存，电镀件和油漆件主要表面不得山现明显的气池、脱落及锈蚀，按6.15.3规定的方法试验。
5.14.4可靠性寿命
电微灶的平均元改障上作时间（MTBF）不小于6000h，按6.15.4现定的方法试验。4
5.15温度控制及控制精度
-TTTKAONTKAca-
QB/T1236—2008
电磁灶控制而板标称的最高油温不应超过240℃：各控温点实测温度值应在标称值+20℃范围内，接 6.16 规定的方法试验。
5.16灶面板的机械强度、耐温性5.16. 1机械强度
电磁灶应能承受重物跌落的冲击，冲击后灶雨板不应该出现龟裂、破损现象，按6.17.1规定的方法试验.
5. 16. 2 耐温性
电磁灶应能承受冷热变化的试验，试验后灶面板不应该山现龟裂、破遗现象，彩釉不能出现明显变色或脱落现象，接6172规定的方法试验。5.17电磁兼容要求
5.17.1电源端子骚扰电压应符合GH4824--2004中5.1.2.2的要求，按6.18.1规定的方法试验。5.17.2电磁辐射疆扰应符合GB4824-2004中5.2的要求，按6.18.2规定的方法试验5.17.3谐波出流应符个（B17625.1-2003中7.1的要求，按6.18.3规定的方法试验。5.17.4电源端的申压波动利闪烁应符合GB17625.2-2007第5章的要求，按6.18.4规定的法试验，5.17.5抗扰度应符合GB4343.2-1999中7.2.2的要求，按6.18.5规定的方法试验。5.18电磁辐射（对照IF62233）
所有测量点的W值不应超过30%，G.19规定的方法试验。6试验方法
6.1试验条件
-在无强制牢气对流的环境中进行试验：环境温度（20±5）C：相对湿度45%75%；大气压力86ka106kPa：·电源：
交流：频率（5011）Hz：电压：单相220V（1±1%），三相380V（1±1%）；直流：440 V以下。
6.2试验用仪器、仪表和设备
试验用仪器、仪表和设备的规格或精确度要求见表2。表2仪器、表和设备的规格或精确度名称
心T仪表
温度测量仪表
标准祸
6.3外观检查
规格惑精确度
0.5级（出厂检验片不低于1.0级）±0.5℃
精确度应满足试验条件费求
成选用完全覆盖加热区域坡小规格的标摊锅（标非钢底部育径大于线盘有效直径）在40W1I光灯的光线良好情况下，将待检物置于距灯45cm处H视检查6.4卫生环保
电磁灶所有部件要符合环保标准，其中与食物和饮用水接触的部件，包括锅具等，应按产品预定用途符合国家相美卫生婴求
6.5高低温、高湿环境适应性
6.5.1高温储存
QB/T 1236—2006
将电磁灿放在（70
恢复1h。
6.5.2湿热环境储
将电磁灿置宁（40±
态下保持48h，/在室温条
6. 5. 3低温储存
将电磁灿置于（~25
6. 5. 4工作温度范围试
将电磁灿分别置丁
温环境中逆续工作30
6.6倾跌性能
6.6.1冷态倾跌性能
将电磁灶胃于环境
在水平台面上，以电磁
后提起另·长边，倾跌
6.6.2热态倾跌性能
记，相对湿度为90%
恢复24h
温箱中，
按GB/T
C低温箱中和（40±）
25±2）℃的恒温箱
另一边提
7规定
箱中，按GB/T24
存-16h。在率温条件下
在不通电状
条件下恢复
，不通，储存2h
箱储存1h后，然
即玫出放置在常温
将电磁灿置丁环境检
水平台面上，以电磁灶任意的·边为轴，将另：长边提起30°（与水平灭角），然后然后提起另长近，倾跌三次，试验按GB/T2423.7规定的程序进行。分别在低、
将器具放置
跌次，然
器具放置在
倾跌二次，
6.7自动关机性能
6.7.1接通电源使电磁灶进入正常工作状态，在其加热单儿中心不放置锅或放置不个适一热的锅具或将加热中的锅具移开。
6.7.2中磁灶在术启动定时功
6.7.3将电磁灶设置在底
6.8最大输入功率
标推试验务件
要分别测试）内
大档位，测量
时间，并语
6.9功率调
测试条
最大、最小
6.10热效率
在规定测
圈盘有效径
关机时间
有忆都
配锅（电磁灶无配锅附有接用标准锅：有配时标准
的水，加盖，置于电磁灶待测试加热单至水沸腾保持15min-（如果水量不够，高力率，以此作为最人输入功率。提供的配锅或说朗书推荐的配锅。将功率调节到最小档，测量15min内的平均输入功为功率调代范用：多加热单元电磁灶应分别测罗盖加热区城心
内装入表2规定质主水排：水
分没入水中，距离锅减10mm，读出温开机，并将
水）所消耗
谓节到最
电能及所
输入功率。测出的
功率调节范围。
标准锅底部直径大于线
磁灶加热单充中心，将锅
放入锅内中心位置，水银部
迅速调节到最人额定功率档，半温度计的温升接近75K时，关例电磁灶，同时记录消耗的电能W，并读取1min内的最高温度议数2，温升在（75±1）K范围内为有效，并根据热效率计算公式计算出电磁灶热效率。以初次测试记录的电能W为依据，再重复上述测试过程两次，计算测量三次热效率的平均值作为该产品的热效率值。解具有多个加热单元时，按加热单元逐个进行试验，6
标准锅代号
根据朵式（1）
式中：
热效率
水的比
水的质
锅身和
锅身科
上热效率：
消耗的电能，kWh
溢升，K (4f=a-n)。
注：凹妊的有关要求止正在考虑之中6.11大小物件加热性能
6.11.1小物件不加热特性
在电磁灶加热单元为冷态
电乐±15%的范内启动品
6.11.2大物件
将大物件置
6.11.3大小
将小物
[围内启动
加入70%
声；多个
磁灶以最大班
(c+cgm2
3.6×10°×
师心，接通电源，在额延电压
单儿中心再将人物件叠加于小物件之卜功率稳定后缓慢将天物件移开。求正在考虑之中。
加热单元中
的电压范
TTIKAONTKAca-
QH/T1236—2008
添川水质量m/kg
源，在额定
磁灶。
在额定出压
5%的中压范
测试按GB在4214.1规定的方法试验。在电磁灶加不加锅盖】电磁灶用最大功率加热。在保持水温电磁灶应在
注：凹灶可来妞随机提供的配销6.14卸载性能
有单元同时二作条件下测试
微置标准锅，标准锅内
记录器具产生的最大噪
档行测诚：无定温功能电
400±20）℃
6.14.1将磁灶水平放置，把已放入适量水的标准锅置于加热单元中心，并将磁灶功率调至最大6.14.2加热期卸载锅具试验是否能止常通断：a）抬锅：当器具功率稳定后将标准锅尚十拍，持次抬离标准锅距离川热单元心不少下10cm1，7
QB/T1236-2008
当器其达剑待机功率时重新将标准锅放下，再次达到稳定功率为，个操作循坏，b）移锅：符功率稳定后缓慢的将标准锅移开加热单元中心，尽量将标准锅在功率本变化不大的情况下移到加热单元的，则，然后迅速把标准锅移元加热单元，器且应能划断功率，即为待机功率，重新放回标准锅应能自动再加热。6.14.3按6.14.2的方法进行试验，抬锅试验、移锅试验各进行1500次。注：凹灶可采用随机提供的配纲或说明书雄荐的犯锅，6.15可靠性
6.15.1包装
视捡电磁灶的包装足否按GB门1019要求的防潮包装、流通条件的防震包装进行设计，升按流通条件1进行振动试验和对包装进行跌落试验。6 15.2运输
包装好的中磁应按GB/T4798.2一1996进行运输试验，根括电磁灶在运输中可能经受的环境条件（参见GB/T4798.2一1996表A.1）确定试验条件和方法，或按合同要求进行试验。6. 15.3耐候性
电镀件应按GB/T2423.17盐雾试验的要求进行，油漆件应按GB2423.3热试验的要求进行。6.15.4可靠性寿命
6.15.4.1试验方案
选取高风险率可更换定时截尼试验方案，见表3表3高风险率可更换定时截尾试验方案方案的特征
方案编号
标称值/%
截尽对间
（M。的倍数）
战尾尖效数？
实际风险/%Www.bzxZ.net
表3中α、B分别为牛产」和订货方承拟的风险率，为半均无故障时问的鉴别比-Mu/M，M为可接受的平均无故障时间，M为不可接受的平均无故障时间，为可接受的失效数。6. 15.4. 2 样本
以入库产品中随机抽样20台。
6.15.4.3试验应力
a）气候应力
环境温度：（35±5）‘C：
相对湿度：45%～75%：
大气压力：86 kPa--106kPa..
b）电应力：电源屯压
单相：220V，（50±1）IIz:
=树: 380 （1t10% ） V，（50±1) Hz:直流：额定电压±10%
）T作循环：将电磁灶功率调节在最大加热位置，工作1.751，再调节电磁灶功率至功率连续加热的最低位置，工作1.75h，关机0.5h，为个循环，每6个循坏后检查！功率、温度的控制能力：
\\测量最人输入功率。
6.15.4.4失效判据
凡属下列故障者，出现·次即为失效一次。a）丧失功率、温度的控制功能；b）最人输入边率小于额定值的85%它）炎失过热保护功能：
d）同一部位熔断器连续熔断两次。6.16温度控制及控制精度
TKAONIKAca-
QB/T1236-2008
将电磁灶水平改置，检测各标称控湿点应从低温值问高温值进行，遂档检测。a）对于标称控温点小」：100℃的齐档位，在标准锅内川入70%的水，川盖，将标锅放在加热单元的中心位置，从室温并始逐档连续检测b）对丁标称控温点不小于100℃C的各档位，在标准钢内加入50%的植物油，不加盖。将标准锅放在川热单元的中心位置，从室温开始逐档连续检测：c）用温度测量仪表测量控温温度，测量位置为底部中心上方10mm处；d）启动电磁灶并调至最低控温点，实测温度应在20min时万始记录温度值，连续记录3个温度变化周期内最人，最小峰值与标称值比较；e）史高标称控温点的检测按同样方式进行，育至各控温点全部检测完成。注：凹灶可采用渐机提供的配锅或说明下推荐的配锅6.17灶面板的强度、耐温性
6.17.1灶面板机械强度
在不接通电源的情况下，将电磁灶效置在水平工作台工，有训调支撑脚的应调整各脚与工作台紧密接触，并使电磁灶台面处于稳定水乎位置。用质量535（育径为50.8mm）的实心钢球，从110mm高度自由跌落到灶面板加热单元心位置上，连续跌落二次。
6.17.2灶面板耐温性
在巾磁灶面板上放置标准锅，锅内盛50%积植物油启动电磁灶后调节到最高温度档（对干光定温功能的电磁灶，用干动调节功率的办法，维持油温，持续在最高定温档恒温30min后，撤掉标准锅，立即将1~-1.1L的（15±5）℃含有人约1%氯化钠（NaCI）水溶液勾速地倒在灶面板_上。然后将器具断掉电源。15min后消除所有剩余的水溶液，并允许器具冷却到室温。再将同样的水溶液再次倒在灿面板上。接GB4706.1-2005中16.3的要求进行电气强度试验。注：回灶可用随机提供的配锅或说明书推荐的配锅。6.18电磁兼容
6.18.1电源端子骤扰电压应按GB4824一2004中7.1规定的方法试验。6.18.2电磁辑射骚扰应按GB4824-2004中7.2规定的方法试验：6.18.3谐波电流应按GB17625.1-2003附录C.11规定的方法试验6.18.4电源端的电压波动和闪烁应按GB17625.2附录A.1规定的方法试验。6.18.5抗扰度应按GB4343.2中第5章规定的方法试验，6.19电磁辐射
6.19.1测量
对于每个烹任区，沿着四条垂直的线（A、B、C、D）在离器具边缘30cm处进行测量（见图1）。在烹饪区的上方1m和下方0.5m处测量。6.19.2方法
a）用说明1中规定的最小穿器：如果说明书中没有规定，则使用能够覆盖加热区域的最小标准钢：b）在选定的标准锅中放入70%的水，并轮流置了付个加热单元中心位置；c）每个加热单儿轮流在最大功率下下作，此区域工作时其他的加热单元不工作：y
