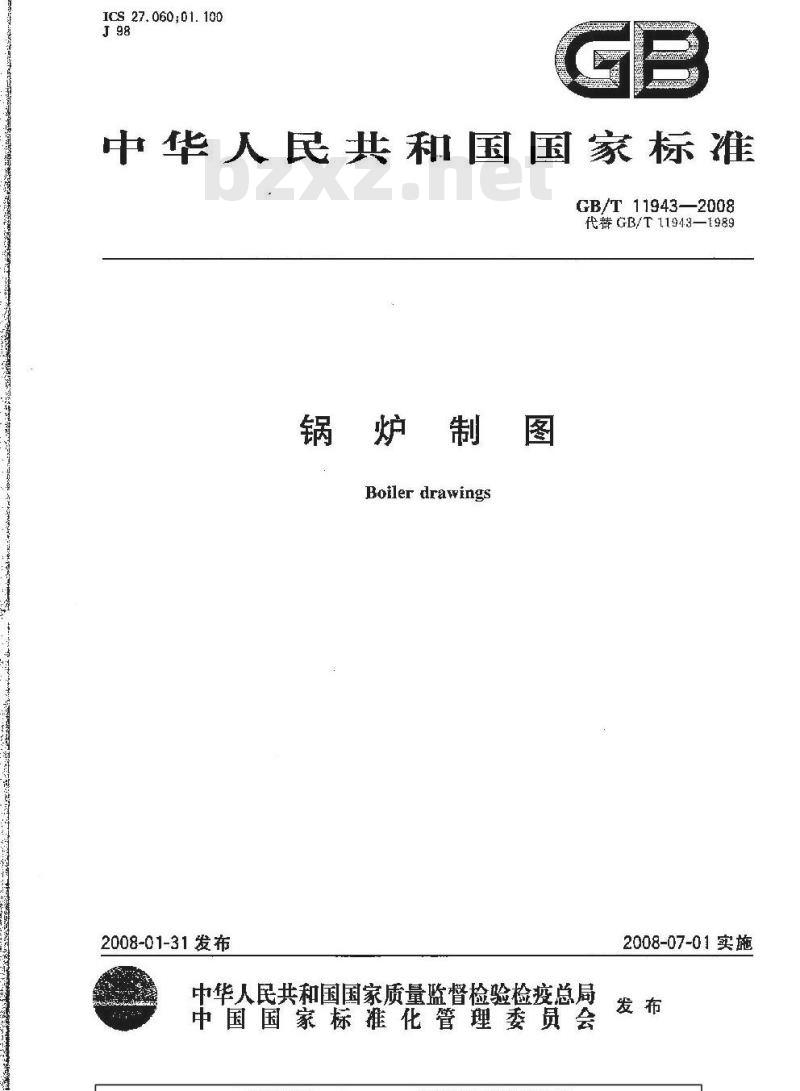

【国家标准(GB)】 锅炉制图

ICS 27.060;01.100
中华人民共和国国家标准
GB/T11943—2008
代替GB/T 11943—1989
锅炉制图
Boiler drawings
2008-01-31发布
中华人民共和国国家质量蓝督检验检疫总局中国国家标推化管理委员会
2008-07-01实施
规范性引用文件
管子的画法和尺寸标注
锅筒，集箱的画法和尺寸标注
钢结抱的面法和尽寸标注
7韵面符号和图形符号
附录 A(资料性附录)
附录 B(资料性附录)
标高符号
省煤气蛇形管此内容来自标准下载网
人孔弯管…
水冷壁鳍片管
管子上开孔
管端缩口
管子焊有附件
销钉管
管子轴阁
炉墙保温材料面符号
管子与其他零件组成管路(一)
管子与其他零件组成管路（二)
空间管正.反件
空间管
管子左,右件
管子正、反件
表格图（—）
表格图（二）
管子与阀门焊接连接
管子与阀门造兰连接
膜式水冷壁替组…
膜式水冷壁正、反件
膜式水冷壁正、反件轮廓表示
膜式水冷壁部件轮廓表示
管式空气预热器
过热器蛇形管
管子尺寸标注规定
压力表弯管
水平简体的方位标注
GB/T 11943—2008
GB/T11943—2008
竖直筒体的方位标注
锅简主视图
集箱图
锅筒给水管接头
集箱左,右件
集箱展开图
锅简展开图：
管尺寸相近的涂色表示
管孔尺寸相近的字母表示，
锅筒内部装置展开图
不等节距交错孔排的标注
钢架前墙图
刚性布置图
不同标高层的平台楼梯平面布置图图41
平台楼梯（一
平台楼梯（二）
柱剖切后的简化表示
梁剖切后的简化表示
单根柱的装配图
单根分段柱的装配医…
图 48框架护板、平台
图 49结构件正、反件
图 A, 1 喷水管道(-)
图A.2喷水管道(二)
符号和缩略语
表2比例·
表3尺寸线终端形式
表4剖面符号
表5门和孔的图形符号
表6阀门和附件的图形符号
表B.1炉墙保温材料剖面符号

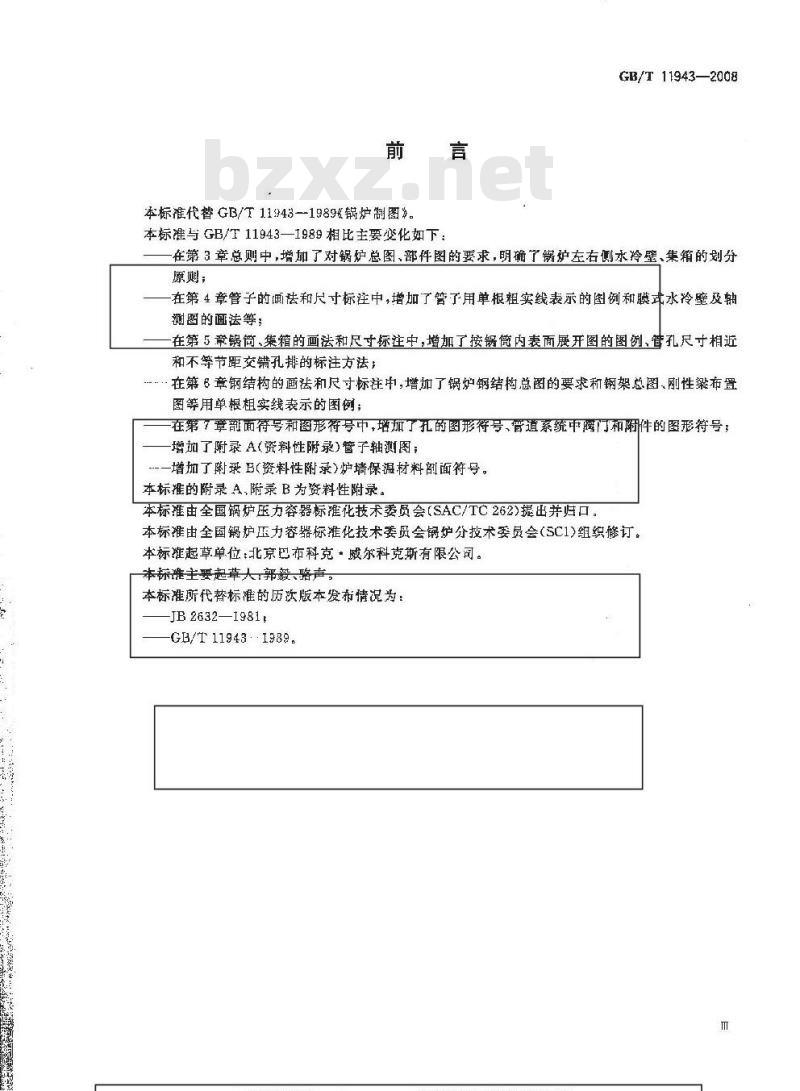

本标准代替GB/T11943--1989锅炉制图》。本标准与GB/T11943—1989相比主要变化如下GB/T11943—2008
在第3章总则中，增加了对锅炉总图、部件图的要求，明确了锅炉左右侧水冷壁、集箱的划分原则；
在第 4章管子的画法和尺寸标注中,增加了管了用单根粗实线表示的图例和膜式水冷壁及轴测图的画法等；
在第5章锅简、集箱的画法和尺寸标注中,增加了按锅筒内表面展开图的图例、管孔尺寸相近和不等节距交错孔排的标注方法；在第6章钢结构的画法和尺寸标注中,增加了锅炉钢结构总图的要求和钢架总图、刚性梁布置图等用单根粗实线表示的图例：在第7章部面符号和图形符号中，增加了孔的图形符号、普道系统中阀门和附件的图形符号；增加了附录A(资料性附录)管子轴测图：-一增加了附录B(资料性附录)炉墙保温材料面符号。本标推的附录A、附录B为资料性附录。本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口，本标准由全国锅护玉力容器标准化技术委员会锅炉分技术委员会（SC1)组织修订。本标雅起草单位：北京巴布科克·威尔科克斯有限公司。本标准主要起草人：郭毅、骆声，本标准所代替标准的历次版本发布情况为：-JB2632—1981
GB/T11943-1989.
1范围
锅炉制图
本标准规定了绘制锅炉产品图样的专门要求。GB/T11943—2008
本标准适用于锅炉本体，锅炉钢结构、锅炉范围内替道，附件辅助设备图样的绘制，2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注月期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标谁，然而：鼓励根据本标准达成协议的各书研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标推。GB/T4458.1机械制图图样画法视图（GB/T4458.1—2002,ISO128-342001，MOD）GB/T4458.4机械制图尺寸注法
GB/T4158.5机械制图尺寸公差与配合注法GB/T1158.6机械制图图样画法剖视图和断面图（GB/T4458.6—2002，ISO128-44:2000MOD)
GB/T6567.5管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法3总则
3.1锅炉总图应满足以下基本要求，日）锅炉总图只表示各部、组件之间的装配关系，图样上可不引零部件的序号和布置明细栏，有关部、组件在锅炉总清单中按顺序列出；b）锅炉总图标题栏中应标明锅炉产品型号；c）锅炉总图由数张图样组成时，锅炉的技术规范和技术要求应位于首页。3.2锅炉部、组件图应绘出部,组件整体布置，对于其重复结樽应力求简化，3.3锅炉左,右侧水冷壁、集箱等,以面对锅炉前增来划分\左”、“右\件。一般对称件宜用”正”“反”件表示。
3.4锅炉零、部件，应单独绘制图样，在下述情况下允许不单独绘制零、部件图：a）由型钢垂直冲剪或切割后不再进行其他加工的零件。b）由钢板冲剪或气割制成的简单零件，可在装配或部、组件图上绘制详图。℃）外购成品件。外购零，部件若仍需局部加工，除加工部分详图表示外，其余部分可省略表示，3.5对称的零件、部组件，一般只绘制一张图样,图上仅表示山其中一个零件、部组件的图形,另一个零件，部组件在其对称部位用假想线示出，此时图样上应分别注明“差”、“右，件或“正”、“皮“件。3.6结构相同或形状相似的零件.部组件，般宜绘制成表格图。3.7在下述情况下可省略视图：
a）能用一个视图表示清楚的不必再配暨第二个视图；b)炉零部件上的开孔，设有特殊表示即为通孔；c）标注尺寸时，应尽量使用符母和缩略语，见表1；表1符号和缩略语
符号、肇略语
球直径
球半径
d）用弯曲或冲压等方法制成的零件，仅提供展开后的长度或外形尺寸即可足要求时，不必绘1
wmGB/T11943—2008
制展开图。
零件图的主视图应尽量与其所属部件的装配图（即工作位置）相一致。管子零件图和冷作件装配图允许标注成封团尺寸。3.9
3.10锅炉图样应按比例绘制，优先采用的比例按表2的规定选取。表2比例
原值比例
缩小比例
放大比例
优先采用的比例
1:151:151:20251:501:100
丧格图、标准件图、系
优图和示意图等不标注比例
医样上有关符号、
标高符号及注法走
标高符号一般来用#
量单位应付合相关标准的规定。1的形式
标高数值写在标商符号横线的上方，单位之mm
标高为“零
尺寸线终端
管子的画法和尺
注成“0”
正标高前不加
一般按表3
“号·负标高前必
然须加注
标高符号
尺寸线终端形式
优先柔用
仅限于小月寸处使用
、鳍片管内螺纹管入连接誉和下降管等，应用与营子中心线重合的单根粗4.1单根受热面管于
实线表示，见图2图
图2省煤气蛇形管
图3人孔弯管
GB/T 11943—2008
4.2鳍片暂除用单根粗实线表示外，如需表示鳍片的方向和位置时，可画出其剖面图，见图4。如不画剖面图，则表示鳍片处于管子弯曲平面的垂直方向。S
图4水冷壁鳍片管
4.3管子上开孔、管端缩口或焊有其他零件处的管段一般用管子轮廊表示，见图5、图6、图7.4.4管子上焊有其他零件若仍用单根粗实线绘制时，则可用局部视图或剖视图表示其装配关系，见图8.
wmGB/T 11943—2008
图5管子上开孔
管端缩口
管于上焊脊附件
销灯区
图8销钉管
牌销钉区
GB/T 11943—2008
4.5管子与三通、弯头、过渡管等组成管路时，三道，弯头，过渡管等可用轮廊或符号表示，见图9、图10。
图9管子与其他零件组成蓄路(—)10FE
图10曾子与其他零件组成管路（二)4.6空间弯臂应配置必要的视图，见图11、图12.7
mGB/T11943-2008
空间管正、反件
图12空间管
GB/T 11943---2008
4.7子断开时,应在其直段部位用细实线断开,在倾斜部位断开时，允许断开处不错开，见图4。4.8管子零件图中的向视图，必须用箭头指明投射方向，并尽量在箭头的正前方布置视图。在向视图的上方用字母标出向视图的名称，如“A”，见图12、图13、图14：4. 9对称的两根管子一般按 3. 5 的规定绘制,见图 13,图 1t。4. 10 结构相厕或形状近似的零件可按 3. 6 的规定绘制表格图,见图 15,图 16 。8861
图13管子左，有件
GB/T 11943—2008
管子正
图15表格图（）
展开长度L
