【国家标准(GB)】 硬聚氯乙烯(PVC-U) 管材 二氯甲烷浸渍试验方法

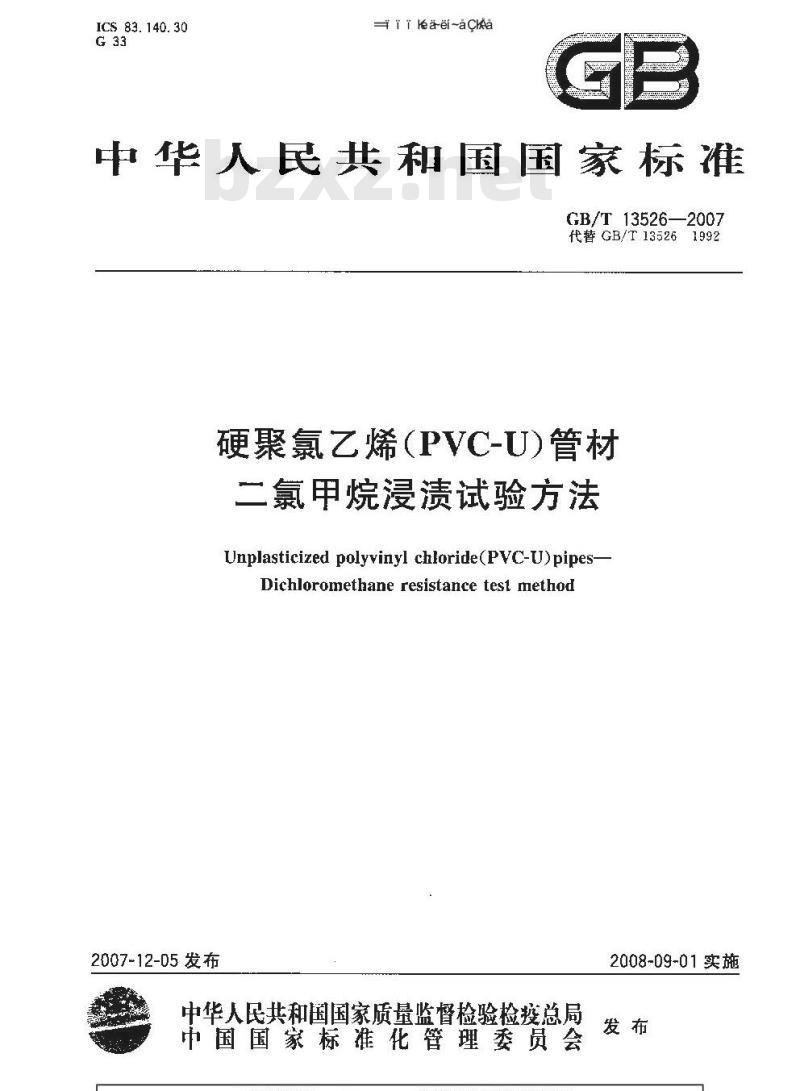

ICS 83. 140. 30
aeiacka
中华人民共和国国家标准
GB/T13526—2007
代替GB/T135261992
硬聚氯乙烯（PVC-U)管材
二氯甲烷浸渍试验方法
Unplasticized polyvinyl chloride(PVC-U)pipes-Dichloromethane resistance test method2007-12-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施
eiacka
GB/T 13526—2007
本标准代替GB/T 135261992《硬象氯乙烯(PVU-U)管材二氯甲烷浸渍试验方法》。与GB/T13526—1992相比主要变化为：试样长度由100mm改为160mm见5.T：试样恒温浸20 min改为 30 min(见 7.3);按照国际标准，试样的倾斜角度根据管材壁厚确定（见5.2)；结果的判定以破坏或无破坏、斜面破坏百分数计算和斜面圆周方间破坏百分数计算见8.2)。本标雅参考了ISO/DIS9852：2006（英支版），技术要求与IS0/DIS9852：2006一致。本标准的附录 A、附录 B为规范性附录。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会塑料管材、管件及阀门分技术委员会(SAC(TC 48 /SC 3)归口。
本标准起草单位：漳州市龙海集友塑料有限公司、梧州五一塑料制品有限公司、四川川科塑胶集团、河北宝硕臂材有限公司。
本标准主要起草大：林漳鸿、黄婉霞、杨慧丽、事艳英。1范围
aei~acha
硬聚氯乙烯（PVC-U）管材
二氯甲浸渍试验方法
本标准规定了硬聚氯乙烯（PVC-U）管材的二氯甲烷浸渍试验方法。本标准作为生产过程的快速质量控制，用以表征管材的塑化程度和均一性。本标准适用于各种用途的硬聚氯乙烯（PVC-U）管材。INA
2原理
2.1将PVC-U管材切割为规定长度，根据它的壁厚将其二氯中烷恒温水浴中浸
2.2加入蒸馏水
使其在
（30±1）
GB/T13526—2007
个端面切割为一定角度的斜面，将试样在min来测试试样在相关产品标推规定温度下的破坏程度，二氯甲烧上形成一层厚的水封层，以减少蒸发达到保护作用。试样浸渍后，应置于水封层滴去试样面的二氣甲烷浸溃液·最后干燥检查试样是否有破坏3试剂
3.1二氯甲烧
的沸点较低（40，在环境温度下易气化警告：二氯
另外，二氧甲烷可以通过皮肤和眼晴吸收道成中毒，当
氯甲烷液体或漫遗过的试样时，要有足够的预防措施。热气也有毒，浓度最大允$la/m(ppm）
许的极限值为
齿此，应保持存放睿器的房间和场所的通风以及试样的干燥蒸馏水。
4装置
本标准使用下刻仪器及装置
斜面切割仪
一个或多个试样，离容器底部10.mm处玻璃或不锈钢容能尺寸合适，在规定条件下能够容纳6
安装有滤网，加盖用以限制液体的蒸发：调温装置：带搅摔的调温装置，能将二氯甲烷的温度冷却至规定温度，保持试液的温度在（T士0.5）℃范围内；
通风橱：安装有抽风系统
5试样制备
5.1从管材上截取长度为160mm的试样，切割时应垂直于管材轴线，管材试样的壁厚应大于标准中所规定的试样最小壁厚。
5.2切割斜面时应尽可能避免产生热量。将试样一个端面沿整个厚度倒成斜面，倾斜角度根据管材壁厚确定，两者之间的对应关系见表1。表1
管材壁厚e/mm
8≤16
管材壁厚与斜面角度的关系
斜面角度α/（）
GB/T13526—2007
aei~acka
5.3为便于试验人口径管材可沿轴向切割成片条。5.4从管材上截取试样时，在尽量不使材料发热的情况下，用直角刀行细切削试样斜面，然后用800#水磨砂纸轻轻打磨，使斜面光滑平整，再用十布存细地将试样内外表面清理干净。6浸演条件
6.1将已知折光指数的二氟甲烷装人容器中，装入量应足以覆盖试样的斜面(见7.2)。6.2加入蒸馏水，使其在二氯甲烷形成水封层，水封层一般为250mm～300mm，但最少为20mm6.3用调温装置控制温度并适当搅拌,保持容器内的二氯甲烷温度在(T土0. 5)℃范围内试验温度 T不应低于 12 ℃。
试验步骤
7.1在试验过程中，宜使用钳子或带手套取放试样，避免用手直接接触试样（见3.1警告）。7.2将试样置于浸渍液内，确保斜面完全浸溃在二氯甲烷中。7.3保持试样在二氯甲烷液中浸渍（30士1)min，7.4试样经浸渍后，将滤网放在相应的位置，让二氯甲烧液滴下10min~15min，见图B.1。7.5将试样从容器内取出，放在空气中或通风良好的地方和有通风系统的通风橱里于燥至少15tnin首到水分全部蒸发。
7.6检查试样,并根据第8章要求得出试验结果。8结果表示
8.1如果测试样品显示无破坏（除膨胀），结果表示“无破坏”8.2如果测试样品最示破坏，按附录人规定表示破坏结果。如切片，则将各片试验结果累计衣示。9试验报告
试验报告应包括下列内容：
本标准编号：
有关试样的详细说明；此内容来自标准下载网
二氧甲烷水浴温度，
浸溃时间；
e）试样数量；
f）试验结果和相关内容；
g）标濮中未规定的对结果可能产生影响的事件或操作细节；h)
试验日期：
eiacka
附录A
（规范性附录）
破坏程度的描述
A.1在破坏的情况下，计算方法有如下两种（见图A,1)：a）斜面破坏百分数的计算，即：破坏而分数1a/c×100%
式中：
斜面轴向方间平均破坏长度：
斜面宽度。
试验结果圆整的间隔数为 5。
b）斜面圆周方向破坏百分数的计算，即；破坏百分数2=h/元D×100%
式中：
斜面圆周方向各破坏面平均破坏长度的案加值；管材平均外径。
A,2结果表示
用以下两种形式共同表示破坏结果，例如“破坏程度为4L”。A,2.1按A.1a)方法评定试样尺寸变化a)
0%~25%；
26%-~50%;
-51%～75%；
1 --75%以J:。
按 A.1b)方法评定试样尺寸变化：A. 2.2
α）N-
0%-~25%;
26%~50%;
51%~75%;
-75%以上。
图A，1试样尺寸变化计算示意图GB/T13526—2007
.(A.2)
GB/T 13526—2007
eiacka
附录B
（规范性附录）
小容器装入大客器实例
图B.1显示了在试验中为了减少二氯甲烷蒸发量而修改试验装置和程序的实例。6
大容器内装保持试验温度的水；2
新容器（测试容器）；
二氯甲烷的水的容血;
水的容量：
管材在试验中的位骨，
管材在“滴水”的位置。
图B1试验装置示意图
版权专有侵权必究
书号：155066·1-30876
GB/T13526-2007
u17hzan缆壁范
种纤整静范
标准授技网各实标准行业资科兑费载定价：
10. 00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
