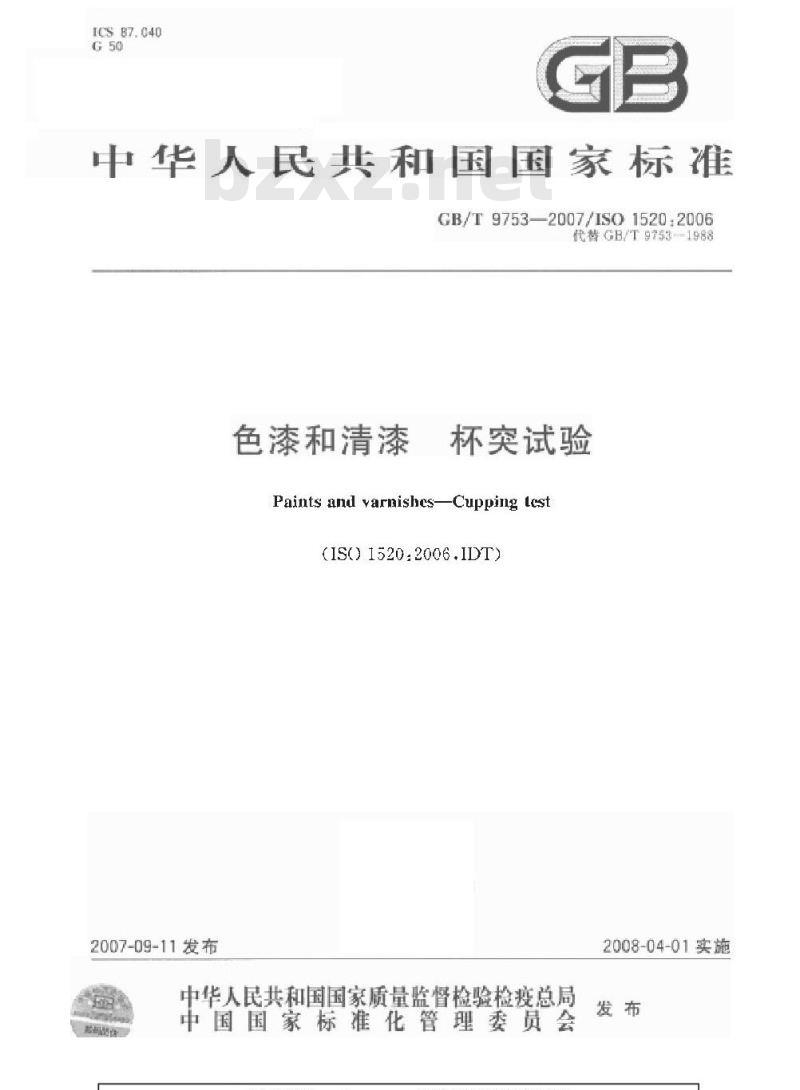

【国家标准(GB)】 色漆和清漆 杯突试验

ICSB7.040
中华人民共和国国家标准
GB/T97532007/ISO1520.2006
代替GB/T9753--1988
色漆和清漆
杯突试验
Paints and yarnishes--Cupping lest(IS0) 1520:2006.IDT)
2007-09-11发布
中华人民共和国国家质量监督检验检疫总局份
中国国家标准化管理委员会
ww.bzsoso:com2008-04-01实施

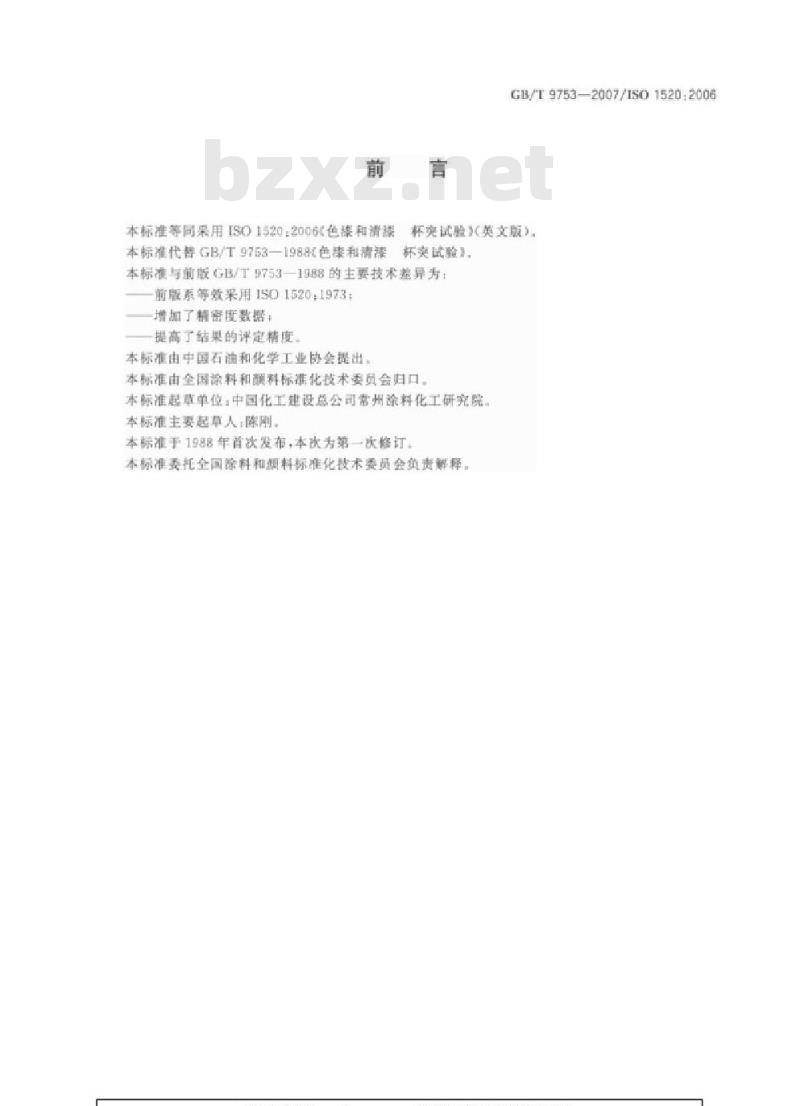

幸标准等间果用IS01520：2006色速和清漆本标准代警GB/T9753-1988色漆和清漆GB/T9753—2007/1S01520;2006
杯爽试验美文版）
杯爽试验
本标准与前最GB/T9753-1988的主要技术差异为：前量系等效采用1501520：1973：一增加了精密度数据：
提高了结果的评定精度
本际准由中国石油和化学工业协会提出本标准由全国涂料和额料标准化技术委员会妇口本标准起草单位：中国化工建设总公司常州除料化工研究院本际准主要起草人陈刚。
本标准手198客年首次发布，本次为第一次修订本标准委托全国徐料和题料标准化技术委员会负责解释。1范围
色漆和清漆杯突试验
GB/T97532007/S01520.2006
本标准规定了一个经验性的试股程序，评情色漆，清障及有关产品的涂层在标准条件下经压陷逐变形后+其抗开股或抗与金属底材脱离的性能。本标准适用于单除层或复台除层系，对复合亲层体系来讲，可对每一徐层分别进行试验或对整个体系进行试验
可按如下观定的试验方法：
读规定的压障度进行试验，按服是否符合特定要求面评定其通过/不通过：一高增加压随详度以定徐层陶出现开装开脱离底材时的最小课度2规范性引用文件
刻文件中的系然通本标的学用而最方车际雅的款，是性日期的引用文件，共后所有的楼改单（不包活前误的内容或您订版巧小适用手率标准，费面，鼓励是帮本标准送成协仅的各方讲究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用手本标准GB/T3186一2006色康，清和色与清用味材料取￥0S015528：2000IDTGB/T9271色漆和清漆标准试板（GB/T9271-1988e9vISO1514:1984)GB/T13452,2 色檬和清漆漆脱厚度的测定（GB/T13452.2-19929V1S02808:1974）GB/T20777-2005色和清择试样的检童和制备(1S01513.1992.1DT3原理
受试产品或体系应在表面质地均勾一致的试板上制备成厚度均匀的途膜。在干爆固化之后，首先格保装好的式板敢在乐之间，即固定环和伸缩冲模之间·然后用平球光冲头以稳定的建率推动试板进人神缩冲中模内，使试板形成练层朝外的圆顶形来测定续膜的弹性，这种变形增加到一个有关方商定的深度或直到除层刷出开装或底材上脱离为止·龄后评定结果。
4收器
4.1杯突试验仪;应符合图1所示的设计和尺寸，主要组成如下：4.1.1伸缩冲摸：由表面萃火做成，且接触试板的表面是抛光面4.1.2周定环接触试板的表面是地光平面，且平行于冲模的接触面，4.1.3冲头：接触试板的部分出萍火抛光铜制成，丑是直径为20mm的半球形，最好是采用乱撼驱动冲头，任只婴能达到标推试验茶件（则第了章），乎干操作设备也是以的。试验期间,冲头应防止转动开且球面的小心位置偏离冲模的轴线不能超过 0.1 ml。试验期间冲买应以 0. 1 mm/s~0, 3 mm/s的稳定速度移对。半球形的顶部处于零位时，应与固定环接躯试板的面在同一平面上，且应在冲模引的中心。4.1.4测量装微，能测用由冲头得到的压降深度，精确到0.1mm，及试板厚度，精确到0.01mm4.2显微镜或放大镜。最好救大倍数扩大到10，可以选择在试板变形期间或变形底观察试柜，:comCB/T9753—2007/IS01520.2006
试版：
压临器度
图定乐，
冲头皮域
5取择
技GB/T3186
按GB/T20777
6试板下载标准就来标准下载网
6.1底材
顺生学
突试应售
单迎为李米
的规定·取受试产品（或意會靠体系中的每个产品的代豪性样品的规定格翻制备博险量
欧另有现定，接GB/T9并根据实际用速选择庭材试板应平整及设有变形，并直在进行杯来试验时不会开装。注，如果在除屋开限或脱真感材前就本身就出现开股，本次试验结是与以报为优于引起底材开型的压随深度。6.2尺寸
试依应成长方形，且符合下述尺，厚度:不小于 0. 3 mm 且不大于 1. 25 mm[规定用千分尺(见 4. 1. 4)测量,精确到 0. 01 mml 宽度和长度:两次试验应在一共长条板或两块单独的试板上进行。试验的压陷中心离任何一个边应不少丁 35 mm,并且在何两个中心之间的距离最小为 70 mm，试板可以在涂装好并剧化后裁成合适的尺寸，萝保证没有变形发生。6.3处理和涂装
除非另外商定，按GB/T 9271的规定处理每一块试圾，然居按规定的方法涂装受试产品或体系。6.4干燥和状态调节
将涤装好的试板在标准规定的条件下干焕(或烘)并放置规定的时间。除非另外商定,试验前，式板应在温度为(23士2)℃和相对湿度为(50/5)%的条件下至少调节1611。2
6.5涂层厚座
GB/T9753-2007/S01520.2006
用GB/T13452.2中规定的一种方法测定徐层的干膜厚度，以m计7操作步
7.1试脸条件
除非另外商定，应在温度为（23士2）TC和相对提度为（50土5）%条件下（可参见GB/T9278）进行两欢重试
72测定涂屋是否通过规定的单一压陷深度的程序7.2.1按下列程序进行两次重复满定（如是错单不同，应再进行补美试验）。7.2.2将试板率固地固宝在周定开1.2）和钟缩冲膜（41）之间，不随加额外压力：除层面向冲模并使冲头（4.1.3)半球好与试板来像读的一面接触（净头处于享位），调整试板直至冲头的中心轴战与试板的交点边缘至少相距35mm为止7.2.3特冲头的半方以每0.1mm
季位开始已移动的更声
3品m的恒速推向试械直至贴到规定度，即冲头从7.2.4用校正计的工常靓力或如果需要可采用品低意或10倍放大镜（4.检在式板的徐层是否开裂及凡底材上脱商
如果使用是销或放大镜，则必须在试验报告中加以就明+以免与仅采用正章套力观察得到的结果9
进行错误比较
7.3薄定引起趣牙的最小压陷深魔的程库除另有规0盟7.2所规定的程房测试试板，直至用经收正的正常视力或者如果需要，用显微镜或10悟放大家到涂层表面首次出理开塑和/或家层开始从底材脱离为上特冲头停在该点开测量压陷亲度（免图1精即到0.·命冲头从零生所#动的更肉，用一块新试板重复测定人其结果心如果结果不同，需再进行刷定。8补充试险条情
为使本方法能
行·除了前面单停中
底材的材精和表回处理
受试徐料施请于态的方法！
中内日证催规定下到补分信息：试验前，除层干氧（）和放置（如适用）的时间和多件：干除层的厚度（以声计）及所采用的副量方法以没是单一单偿还是多除层体系：试验时的温度和湿度。
9结果的表示
式障结果按下述式之一报告：
徐屋是否能通过现定的压陷深度或是徐层所能通过的最大压陷深度+结果以周次平行测定试验一致的值表示，精确到0.1mm10精密度
10.1重复性醒值r
在重复性条件下情用本方法即尚一操作者在回一实艳室在较短的时间间隔内采用标准试验方对相同料进行测试所得到的结果）所得到的个单一试验结果的绝对差值（每个试验结果都是两态重复测定的平均值）低于重复性限值，时认为是值得信赖的，对于本方法当概率为95%时，为土1mm3
GB/T97532007/IS01520:2006
再现性限值R
在再现性条件下使用本方法（即不同燥作者在不同实验室采用标准试验方法对相同材料进行测试所得到的结果）所得到的两个试验甜果的绝对差值（每个试验喆果都是两饮重复副定的平均值?低于再现性限值R时认为是值得信赖的，对于本方法当概率为95%时R为士2mm11
试验报告
试验报告应虚至少包括下列内容a)
完全识别受试产品所必要的全部细节生产商，商标，批号）！武明本标准编号：
第8章所涉及的补充资料的条文：第界章所及的补充资料的来源！试验结果，按第9章表示：
注明快陷深度结果的评定是使用校正后的正常说力还是显微镜或放大镜·如果使用显微镜或教大镜，生明使用时放大借数设定值：使用手工操作还是机驱缺的器：与规定的试验方法的任何不同之处：试验过程中观察到的任何不寻常的特征（反需）试验日期，
GB/T9278
参考文献
GB/T 9753-2007/150 1520.2006试检和状态调节的显魔（GB/T9278-1988.eq%IS0色灌、清罐及其原材料
3270,1984,Paints and varnishes and 1heir raw maleriels-Temperatures and humidit:es Eor corci:ioning and testing)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
