【国家标准(GB)】 电子设备用可变电容器的使用导则

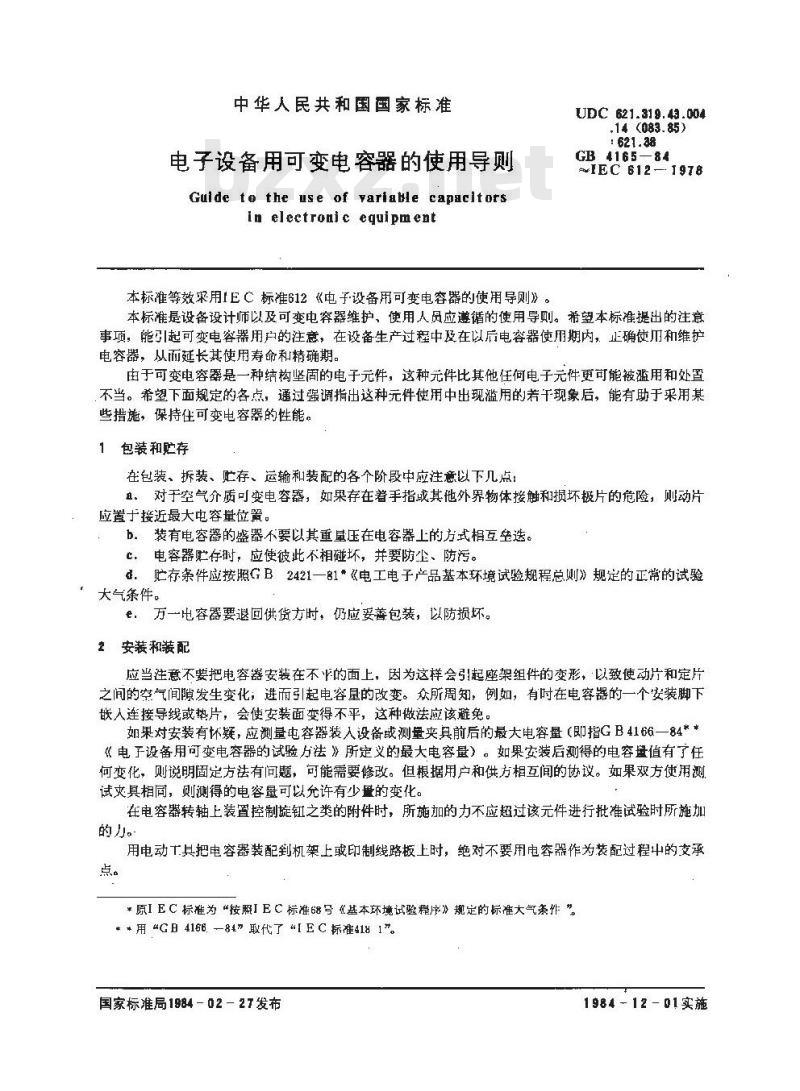

中华人民共和国国家标准
电子设备用可变电容器的使用导则Guide to the use of yariable capacltorsin electronic eguipmentWww.bzxZ.net
本标准等效采用IEC标准612《电子设备用可变电容器的使用导则》。UDC 621.319.43.004
.14 (083.85)
GB 4165-84
IEC 612-1978
本标准是设备设计师以及可变电容器维护，使用人员应遵循的使用导则。希望本标准提出的注意事项，能引起可变电容器用户的注意，在设备生产过程中及在以后电容器使用期内，止确使川和维护电容器，从而延长其使用寿命和精确期。由于可变电容器是一种结构坚固的电子元件，这种元件比其他任何电子元件更可能被滥用和处置不当。希望下面规定的各点，通过强调指出这种元件使用中出现滥用的若干现象后，能有助于采用某些措施，保持可变电容器的性能。1包装和贮存
在包装、拆装、忙存、运输和装配的各个阶段中应注意以下几点：租：对于空气介质可变电容器，如果存在着手指或其他外界物体接触和损坏极片的危险，则动片应置于接近最大电容量位置。
b。装有电容器的盛器不要以其重星压在电容器上的方式相互垒选。心，电容器忙存时，应使彼此不相碰坏，并要防尘、防污。d。贮存条件应按照GB2421一81*《电工电子产品基本环境试验规程总则》规定的正常的试验大气条件。
e：万一容器要退回供货方时，仍应要善包装，以防损坏。2安装和装配
应当注意不要把电容器安装在不的面上，因为这样会引起座架组件的变形，以致使动片和定片之间的空气间隙发生变化，进而引起电容垦的改变。众所周知，例如，有时在电容器的一个安装脚下嵌人连接导线或垫片，会使安装面变得不平，这种做法应该避免。如果对安装有坏疑，应测量电容器装入设备或测量夹具前后的最大电容量（即指GB4166—84**《电于设备用可变电容器的试验方法》所定义的最大电容量）。如果安装后测得的电容盘值有了任何变化，则说明固定方法有问题，可能需要修改。但根据用户和供方相互间的协议。如果双方使用测试灾真相同，则测得的电容量可以充许有少母的变化。在电容器转轴上装置控制旋钮之类的附件时，所施加的力不应超过该元件进行批准试验时所施加的力。
用电动十具把电容器装配到机架上或印制线路板上时，绝对不要用电容器作为装配过程中的支承点。
*原I E C 标准为“按照I E C 标准68 号《基本环境试验程序》规定的标准大气条作\。*用“G日4166.—84”取代了“[EC标准4181”。国家标准局1984-02 - 27发布
1984-12-01实施

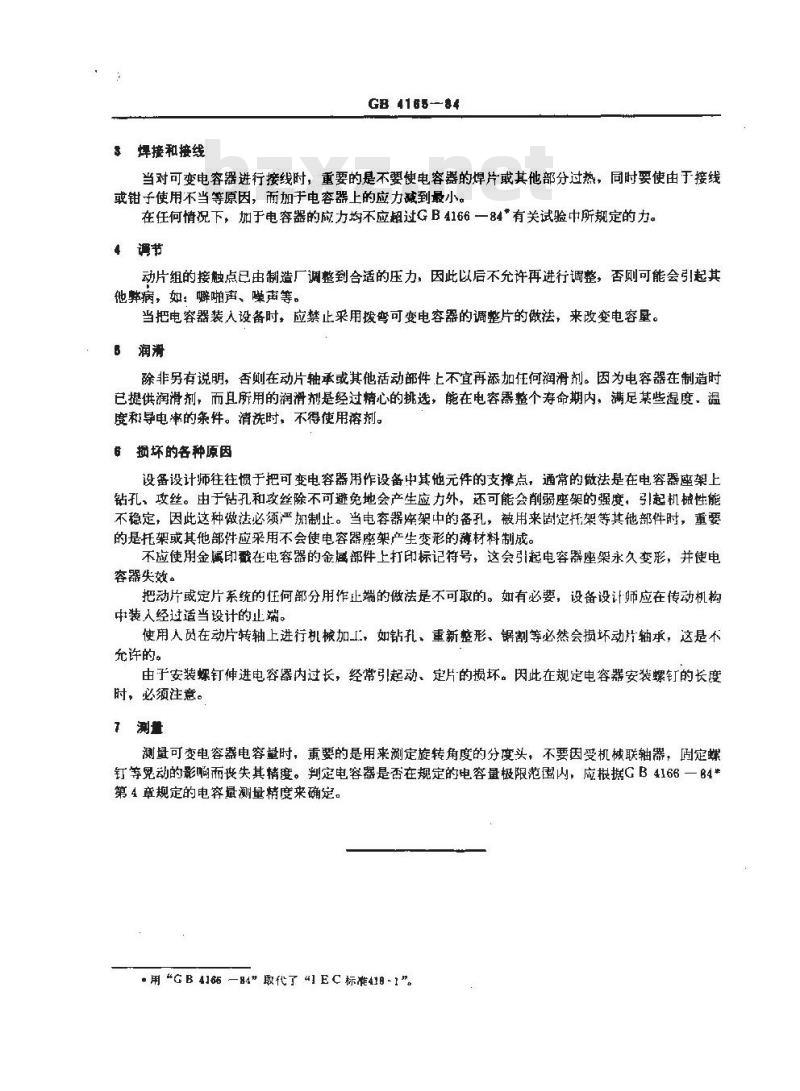

焊接和接线
GB 4165-84
当对可变电容器进行接线时，重要的是不要使电容器的焊片或其他部分过热，同时要使由于接线或钳子使用不当等原因，而加于电容器上的应力减到最小。在任何情况下，加于电容器的应力均不应超过G B 4166 一84有关试验中所规定的力。调节
动片组的接触点已由制造厂调整到合适的压力，因此以后不允许再进行调整，否则可能会引起其他弊病，如：孵啪声、噗声等。当把电容器装人设备时，应禁止采用拨弯可变电容器的调整片的做法，来改变电容量。润滑
除非另有说明，否则在动片轴承或其他活动部件七不宜再添加任何润滑剂。因为电容器在制造时已提供润滑剂，而且所用的润滑剂是经过精心的挑选，能在电容器整个寿命期内，满足某些湿度，温度和导电率的条件。清洗时，不得使用溶剂。6损坏的各种原因
设备设计师往往惯于把可变电容器用作设备中其他元件的支摔点，通常的做法是在电容器座架上钻孔，攻丝。由于钻孔和攻丝除不可避免地会产生应力外，还可能会削弱座架的强度，引起机械性能不稳定，因此这种做法必须严加制止。当电容器座架中的备孔，被用来固定托架等其他部件时，重要的是托架或其他部件应采用不会使电容器座架产生变形的薄材料制成。不应使用金属印戳在电容器的金属部件上打印标记符号，这会引起电容器座架永久变形，并使电容器失效。
把动片或定片系统的任何部分用作止端的做法是不可取的。如有必要，设备设计师应在传动机构中装人经过适当设计的止端。
使用人员在动片转轴上进行机械加工，如钻孔、重新整形、锯割等必然会损坏动片轴承，这是不允许的。
由子安装螺钉伸进电容器内过长，经常引起动、定片的损坏。因此在规定电容器安装螺钉的长度时，必须注意。
7 测量
测量可变电容器电容量时，重要的是用来测定旋转角度的分度头，不要因受机械联轴器，固定螺钉等冕动的影响而丧失其精度。判定电容器是否在规定的电容极限范囤内，应根据GB4166一84*第4 章规定的电容量测量精度来确定。*用“GB 416—”取代了“]EC标准418-1\。附加说明：
GB 4t6584
本标准由电子工业部可变电容器专业标准化归口组织提出，由电子I.业部归口。本标准由上海复且电容器厂负责起草。本标准主要起草人“电了设备用可变电容器的使用导则*起草小组全体成员。
