- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB 4121-1983 石英玻璃热变色性试验方法
标准号:
GB 4121-1983
标准名称:
石英玻璃热变色性试验方法
标准类别:
国家标准(GB)
英文名称:
Test method for thermochromicity of quartz glass标准状态:
现行-
发布日期:
1983-12-30 -
实施日期:
1984-11-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
63.19 KB
替代情况:
替代JC 189-1981

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准适用于透明石英玻璃管和其他制品的热变色性能的检验。 GB 4121-1983 石英玻璃热变色性试验方法 GB4121-1983

部分标准内容:

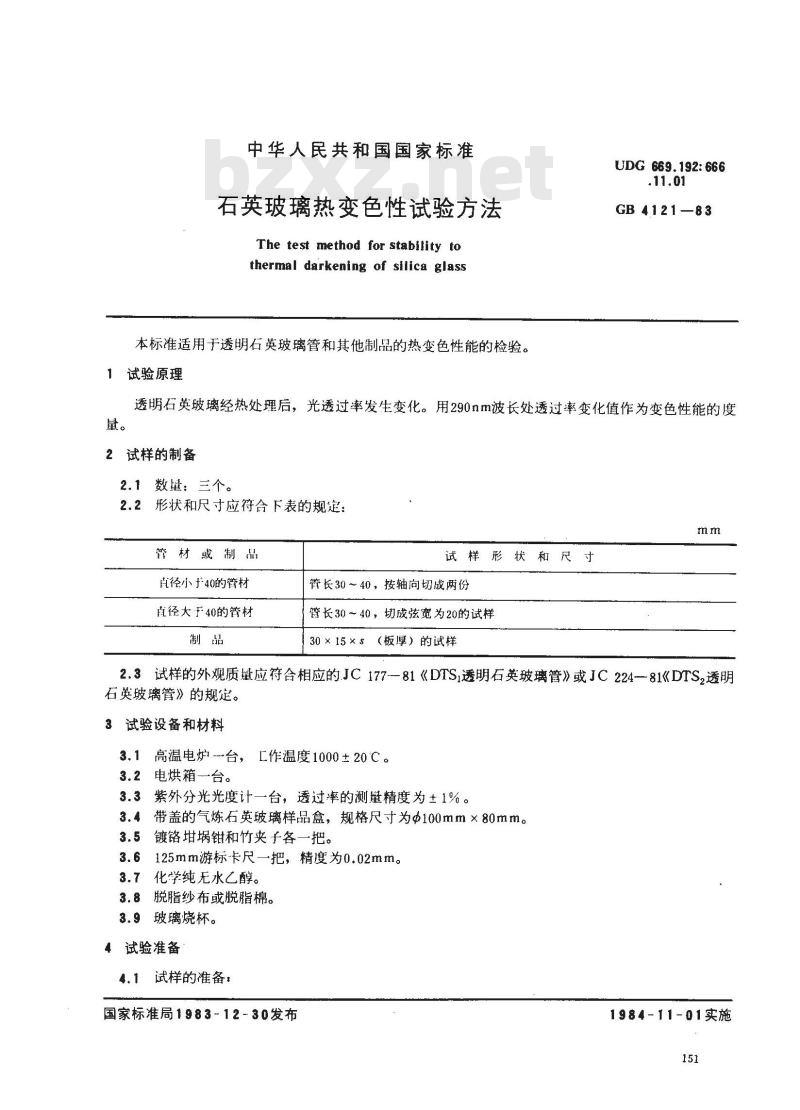

中华人民共和国国家标准
石英玻璃热变色性试验方法
The test method for stability tothermal darkening of silica glass本标准适用于透明石英玻璃管和其他制品的热变色性能的检验。试验原理
UDG 669.192: 666
.11.01
GB 4121—83
透明石英玻璃经热处理后,光透过率发生变化。用290nm波长处透过率变化值作为变色性能的度2试样的制备
2.1数量:三个。
2.2形状和尺寸应符合下表的规定:mm
管材或制品
直径小40的管材
直径大于40的管材
试样形状和尺寸
管长30~40,按轴向切成两份
管长30~40,切成弦宽为20的试样30×15×s(板厚)的试样
2.3试样的外观质量应符合相应的JC177-81《DTSi透明石英玻璃管》或JC224-—81《DTS2透明石英玻璃管》的规定。
3试验设备和材料
3.1高温电炉台,作温度1000±20℃。3.2电烘箱一台。
3.3紫外分光光度计一台,透过率的测量精度为±1%。3.4带盖的气炼石英玻璃样品盒,规格尺寸为中100mm×80mm。3.5镀铬埚钳和竹夹子各一把。
3.6125mm游标卡尺一把,精度为0.02mm。3.7化学纯无水乙醇。
3.8脱脂纱布或脱脂棉。
3.9玻璃烧杯。
4试验准备
4.1试样的准备:
国家标准局1983-12-30发布
1984-11-01实施
GB4121-83

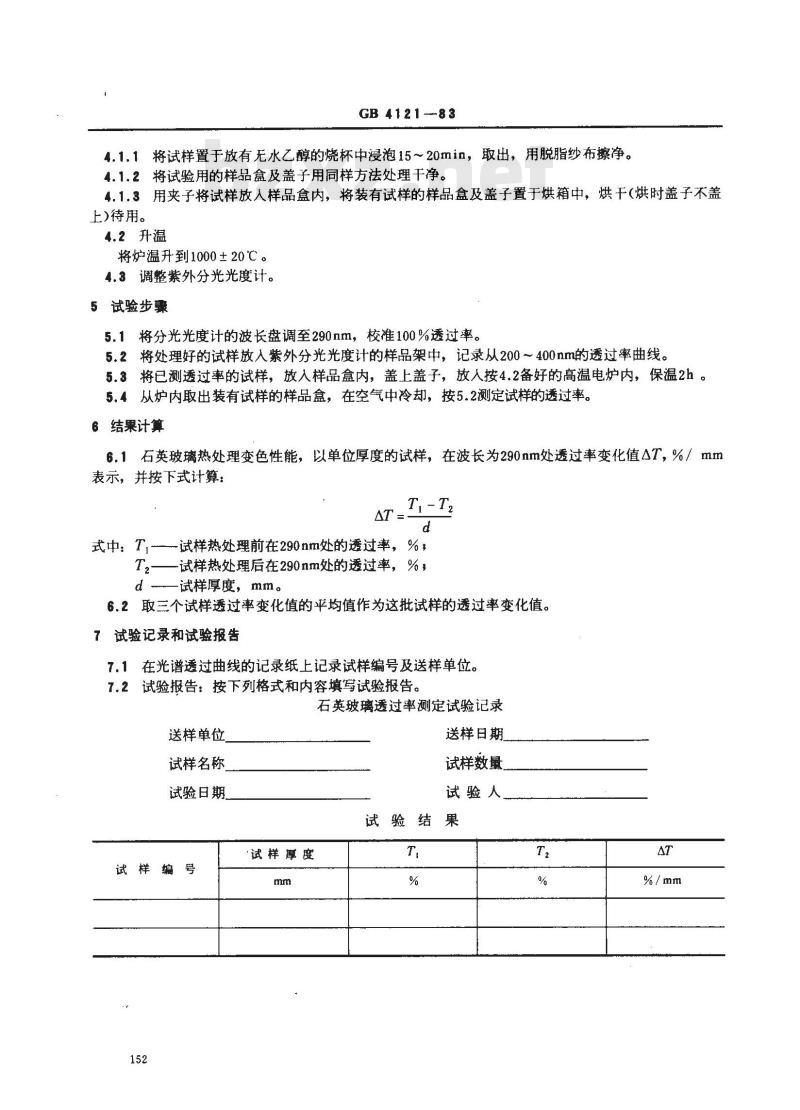

4.1.1将试样置于放有无水乙醇的烧杯中浸泡15~20min,取出,用脱脂纱布擦净。4.1.2将试验用的样品盒及盖子用同样方法处理干净。4.1.3用夹子将试样放人样品盒内,将装有试样的样品盒及盖子置于烘箱中,烘干(烘时盖子不盖上)待用。
4.2升温
将炉温升到1000±20℃。
4.3调整紫外分光光度计。
5试验步骤
5.1将分光光度计的波长盘调至290nm,校准100%透过率。5.2将处理好的试样放入紫外分光光度计的样品架中,记录从200~400nm的透过率曲线。5.3将已测透过率的试样,放人样品盒内,盖上盖子,放人按4.2备好的高温电炉内,保温2h。5.4从炉内取出装有试样的样品盒,在空气中冷却,按5.2测定试样的透过率。6结果计算
6.1石英玻璃热处理变色性能,以单位厚度的试样,在波长为290nm处透过率变化值△T,%/mm表示,并按下式计算:
T, -T2
式中:T,试样热处理前在290nm处的透过率,%T2——试样热处理后在290nm处的透过率,%,d下载标准就来标准下载网
-试样厚度,mm。
6.2取三个试样透过率变化值的平均值作为这批试样的透过率变化值。7试验记录和试验报告
7.1在光谱透过曲线的记录纸上记录试样编号及送样单位。7.2试验报告:按下列格式和内容填写试验报告。石英玻璃透过率测定试验记录
送样单位
试样名称
试验日期
试样编号
试样厚度
送样日期
试样数量
试验人,
试验结果
送样单位
试样名称
试验日期
试样编号
附加说明:
GB4121—83

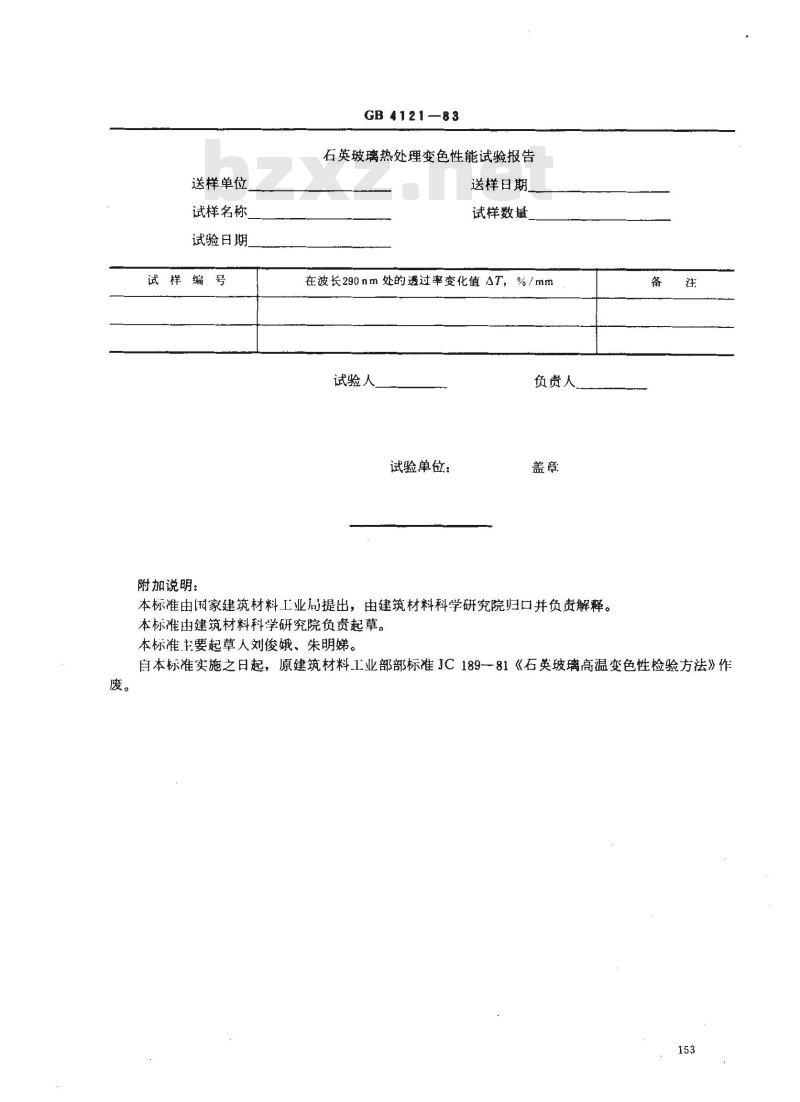

石英玻璃热处理变色性能试验报告送样日期
试样数量
在波长290nm处的透过率变化值AT,%/mm试验人
试验单位:
负贵人
本标准由[国家建筑材料工业局提出,由建筑材料科学研究院归口并负责解释。本标准由建筑材料科学研究院负责起草。本标准主要起草人刘俊娥、朱明娣。备
自本标准实施之日起,原建筑材料.工业部部标准JC189-81《石英玻璃高温变色性检验方法》作153
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
石英玻璃热变色性试验方法
The test method for stability tothermal darkening of silica glass本标准适用于透明石英玻璃管和其他制品的热变色性能的检验。试验原理
UDG 669.192: 666
.11.01
GB 4121—83
透明石英玻璃经热处理后,光透过率发生变化。用290nm波长处透过率变化值作为变色性能的度2试样的制备
2.1数量:三个。
2.2形状和尺寸应符合下表的规定:mm
管材或制品
直径小40的管材
直径大于40的管材
试样形状和尺寸
管长30~40,按轴向切成两份
管长30~40,切成弦宽为20的试样30×15×s(板厚)的试样
2.3试样的外观质量应符合相应的JC177-81《DTSi透明石英玻璃管》或JC224-—81《DTS2透明石英玻璃管》的规定。
3试验设备和材料
3.1高温电炉台,作温度1000±20℃。3.2电烘箱一台。
3.3紫外分光光度计一台,透过率的测量精度为±1%。3.4带盖的气炼石英玻璃样品盒,规格尺寸为中100mm×80mm。3.5镀铬埚钳和竹夹子各一把。
3.6125mm游标卡尺一把,精度为0.02mm。3.7化学纯无水乙醇。
3.8脱脂纱布或脱脂棉。
3.9玻璃烧杯。
4试验准备
4.1试样的准备:
国家标准局1983-12-30发布
1984-11-01实施
GB4121-83
4.1.1将试样置于放有无水乙醇的烧杯中浸泡15~20min,取出,用脱脂纱布擦净。4.1.2将试验用的样品盒及盖子用同样方法处理干净。4.1.3用夹子将试样放人样品盒内,将装有试样的样品盒及盖子置于烘箱中,烘干(烘时盖子不盖上)待用。
4.2升温
将炉温升到1000±20℃。
4.3调整紫外分光光度计。
5试验步骤
5.1将分光光度计的波长盘调至290nm,校准100%透过率。5.2将处理好的试样放入紫外分光光度计的样品架中,记录从200~400nm的透过率曲线。5.3将已测透过率的试样,放人样品盒内,盖上盖子,放人按4.2备好的高温电炉内,保温2h。5.4从炉内取出装有试样的样品盒,在空气中冷却,按5.2测定试样的透过率。6结果计算
6.1石英玻璃热处理变色性能,以单位厚度的试样,在波长为290nm处透过率变化值△T,%/mm表示,并按下式计算:
T, -T2
式中:T,试样热处理前在290nm处的透过率,%T2——试样热处理后在290nm处的透过率,%,d下载标准就来标准下载网
-试样厚度,mm。
6.2取三个试样透过率变化值的平均值作为这批试样的透过率变化值。7试验记录和试验报告
7.1在光谱透过曲线的记录纸上记录试样编号及送样单位。7.2试验报告:按下列格式和内容填写试验报告。石英玻璃透过率测定试验记录
送样单位
试样名称
试验日期
试样编号
试样厚度
送样日期
试样数量
试验人,
试验结果
送样单位
试样名称
试验日期
试样编号
附加说明:
GB4121—83
石英玻璃热处理变色性能试验报告送样日期
试样数量
在波长290nm处的透过率变化值AT,%/mm试验人
试验单位:
负贵人
本标准由[国家建筑材料工业局提出,由建筑材料科学研究院归口并负责解释。本标准由建筑材料科学研究院负责起草。本标准主要起草人刘俊娥、朱明娣。备
自本标准实施之日起,原建筑材料.工业部部标准JC189-81《石英玻璃高温变色性检验方法》作153
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:



- 热门标准
- 国家标准(GB)
- GB/T228.1-2021 金属材料 拉伸试验 第1部分:室温试验方法
- GB50303-2015 建筑电气工程施工质量验收规范
- GB/T10125-2021 人造气氛腐蚀试验 盐雾试验
- GB/T1236-2000 工业通风机 用标准化风道进行性能试验
- GB/T12706.1-2020 额定电压1 kV(Um=1.2 kV)到35 kV(Um=40.5 kV)挤包绝缘电力电缆及附件第1部分:额定电压1 kV(Um=1.2 kV)和3 kV(Um=3.6 kV)电缆
- GB/T17238-2022 鲜、冻分割牛肉
- GB/T5781-2000 六角头螺栓 全螺纹 C级
- GB/T6728-2017 结构用冷弯空心型钢
- GB/T29863-2023 服装制图
- GB/T21049-2007 汉信码
- GB/T9443-2019 铸钢铸铁件渗透检测
- GB/T3098.1-2010 紧固件机械性能 螺栓、螺钉和螺柱
- GB/T9168-1997 石油产品减压蒸馏测定法
- GB/T1768-2006 色漆和清漆 耐磨性的测定 旋转橡胶砂轮法
- GB/T39785-2021 服务机器人 机械安全评估与测试方法
- 行业新闻
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
