YBJ 211-1988 定型钢跳板技术规程 YBJ211-1988

标准内容标准内容

部分标准内容:

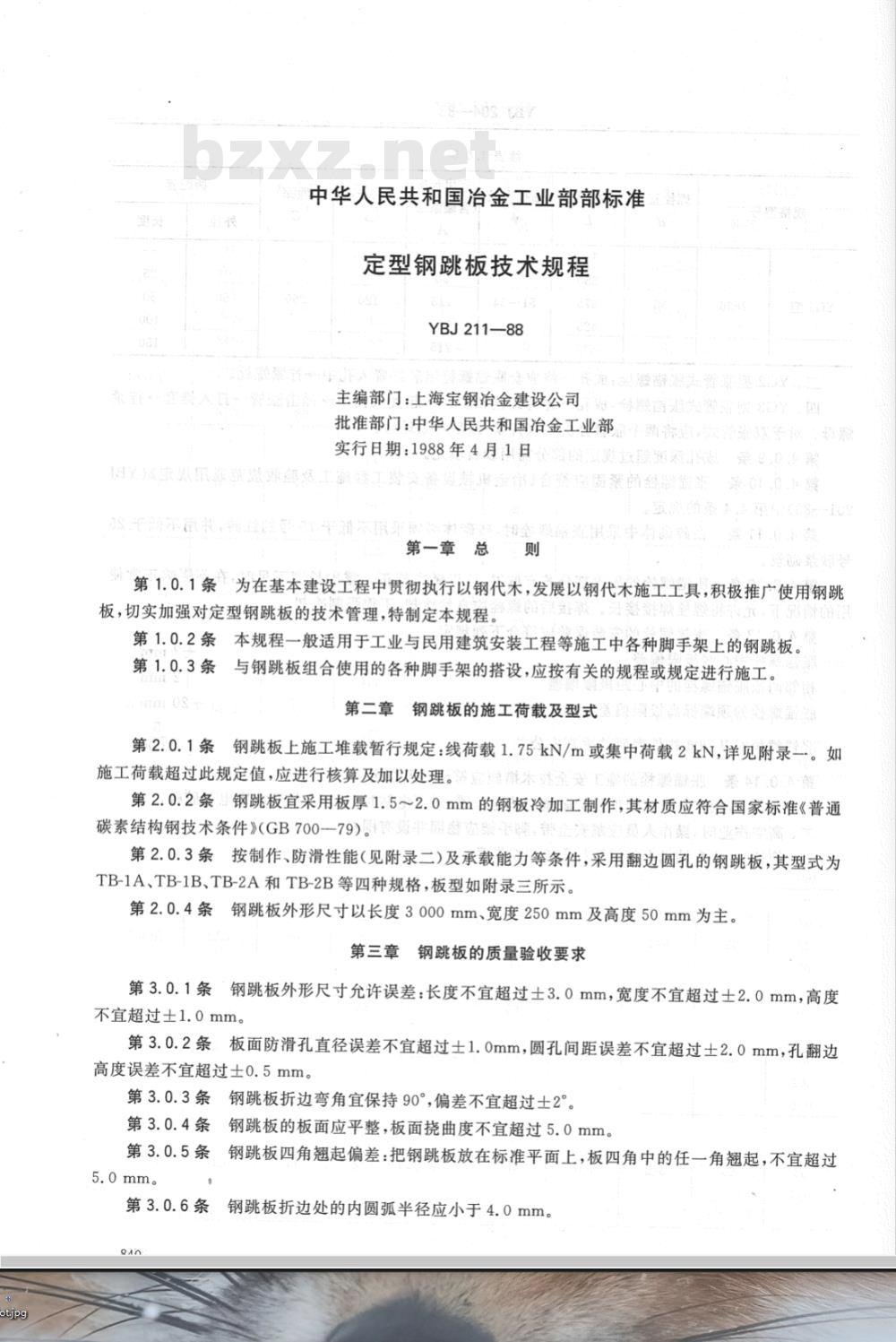

中华人民共和国治金工业部部标准定型钢跳板技术规程
YBJ211—88
主编部门:上海宝钢冶金建设公司批准部门:中华人民共和国冶金工业部实行日期:1988年4月1日
威恩联通区
第一章总
第1.0.1条为在基本建设工程中贯彻执行以钢代木,发展以钢代木施工工具,积极推广使用钢跳板,切实加强对定型钢跳板的技术管理,特制定本规程。第1.0.2条本规程一般适用于工业与民用建筑安装工程等施工中各种脚手架上的钢跳板。第1.0.3条与钢跳板组合使用的各种脚手架的搭设,应按有关的规程或规定进行施工。第二章钢跳板的施工荷载及型式第2.0.1条钢跳板上施工堆载暂行规定:线荷载1.75kN/m或集中荷载2kN,详见附录。如施工荷载超过此规定值,应进行核算及加以处理。济舒茶
第2.0.2条钢跳板宜采用板厚1.5~2.0mm的钢板冷加工制作,其材质应符合国家标准《普通碳素结构钢技术条件》(GB700--79)第2.0.3条按制作、防滑性能(见附录二)及承载能力等条件,采用翻边圆孔的钢跳板,其型式为TB-1A、TB-1B、TB-2A和TB-2B等四种规格,板型如附录三所示。第2.0.4条钢跳板外形尺寸以长度3000mm、宽度250mm及高度50mm为主。第三章,钢跳板的质量验收要求第3.0.1条钢跳板外形尺寸允许误差:长度不宜超过士3.0mm,宽度不宜超过士2.0mm,高度不宜超过士1.0mm。
第3.0.2条:板面防滑孔直径误差不宜超过士1.0mm,圆孔间距误差不宜超过士2.0mm,孔翻边高度误差不宜超过士0.5mm。
第3.0.3条钢跳板折边弯角宜保持90°,偏差不宜超过土2°钢跳板的板面应平整,板面挠曲度不宜超过5.0mm。第3.0.4条4
第3.0.5条、钢跳板四角翘起偏差:把钢跳板放在标准平面上,板四角中的任一角翘起,不宜超过5.0mm。
第3.0.6条.4
钢跳板折边处的内圆弧半径应小于4.0mm。YBJ-211—88

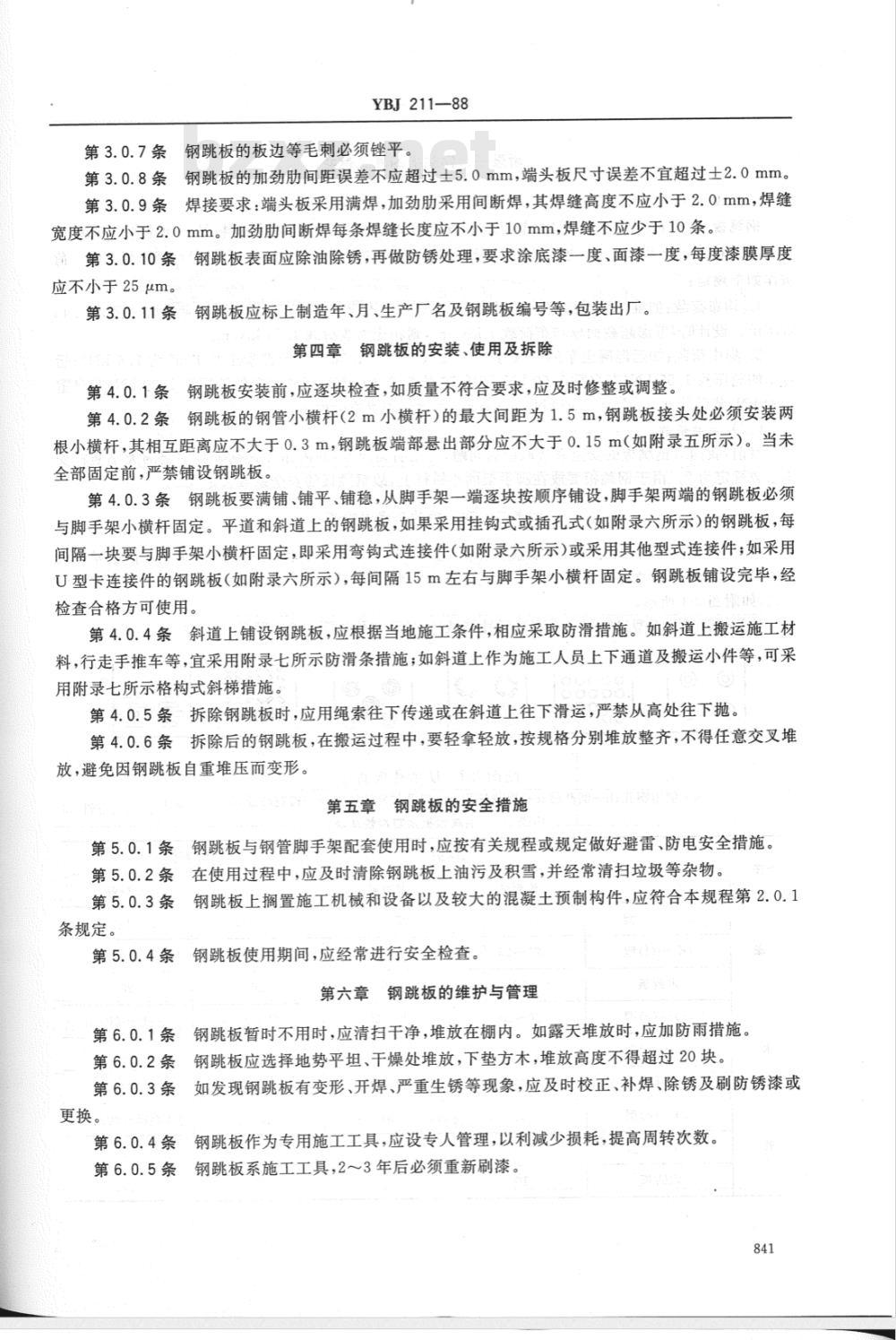

第3.0.7条钢跳板的板边等毛刺必须锉平。第3.0.8条钢跳板的加劲肋间距误差不应超过±5.0mm,端头板尺寸误差不宜超过士2.0mm。第3.0.9条焊接要求:端头板采用满焊,加劲肋采用间断焊,其焊缝高度不应小于2.0mm,焊缝宽度不应小于2.0mm。加劲肋间断焊每条焊缝长度应不小于10mm,焊缝不应少于10条。第3.0.10条钢跳板表面应除油除锈,再做防锈处理,要求涂底漆一度、面漆一度,每度漆膜厚度应不小于25μm。
第3.0.11条钢跳板应标上制造年、月、生产厂名及钢跳板编号等,包装出厂。第四章、钢跳板的安装、使用及拆除第4.0.1条钢跳板安装前,应逐块检查,如质量不符合要求,应及时修整或调整。第4.0.2条、钢跳板的钢管小横杆(2m小横杆)的最大间距为1.5m,钢跳板接头处必须安装两根小横杆,其相互距离应不大于0.3m,钢跳板端部悬出部分应不大于0.15m(如附录五所示)。当未全部固定前,严禁铺设钢跳板。第4.0.3条钢跳板要满铺、铺平、铺稳,从脚手架一端逐块按顺序铺设,脚手架两端的钢跳板必须与脚手架小横杆固定。平道和斜道上的钢跳板,如果采用挂钩式或插孔式(如附录六所示)的钢跳板,每间隔一块要与脚手架小横杆固定,即采用弯钩式连接件(如附录六所示)或采用其他型式连接件;如采用U型卡连接件的钢跳板(如附录六所示),每间隔15m左右与脚手架小横杆固定。钢跳板铺设完毕,经检查合格方可使用。
第4.0.4条斜道上铺设钢跳板,应根据当地施工条件,相应采取防滑措施。如斜道上搬运施工材料,行走手推车等,宜采用附录七所示防滑条措施;如斜道上作为施工人员上下通道及搬运小件等,可采用附录七所示格构式斜梯措施。第4:0.5条拆除钢跳板时,应用绳索往下传递或在斜道上往下滑运,严禁从高处往下抛。第4.0.6条拆除后的钢跳板,在搬运过程中,要轻拿轻放,按规格分别堆放整齐,不得任意交叉堆放,避免因钢跳板自重堆压而变形。第五章钢跳板的安全措施
第5.0.1条钢跳板与钢管脚手架配套使用时,应按有关规程或规定做好避雷、防电安全措施。第5.0.2条在使用过程中,应及时清除钢跳板上油污及积雪,并经常清扫垃圾等杂物。第5.0.3条钢跳板上搁置施工机械和设备以及较大的混凝土预制构件,应符合本规程第2.0.1条规定。
钢跳板使用期间,应经常进行安全检查。第5.0.4条金
第六章钢跳板的维护与管理
第6.0.1条钢跳板暂时不用时,应清扫干净,堆放在棚内。如露天堆放时,应加防雨措施。钢跳板应选择地势平坦、干燥处堆放,下垫方木,堆放高度不得超过20块。第6.0.2条
如发现钢跳板有变形、开焊、严重生锈等现象,应及时校正、补焊、除锈及刷防锈漆或第6.0.3条
更换。
第6.0.4条
钢跳板作为专用施工工具,应设专人管理,以利减少损耗,提高周转次数。第6.0.5条钢跳板系施工工具,2~3年后必须重新刷漆。841
(一)施工荷载取值
YBJ211—88

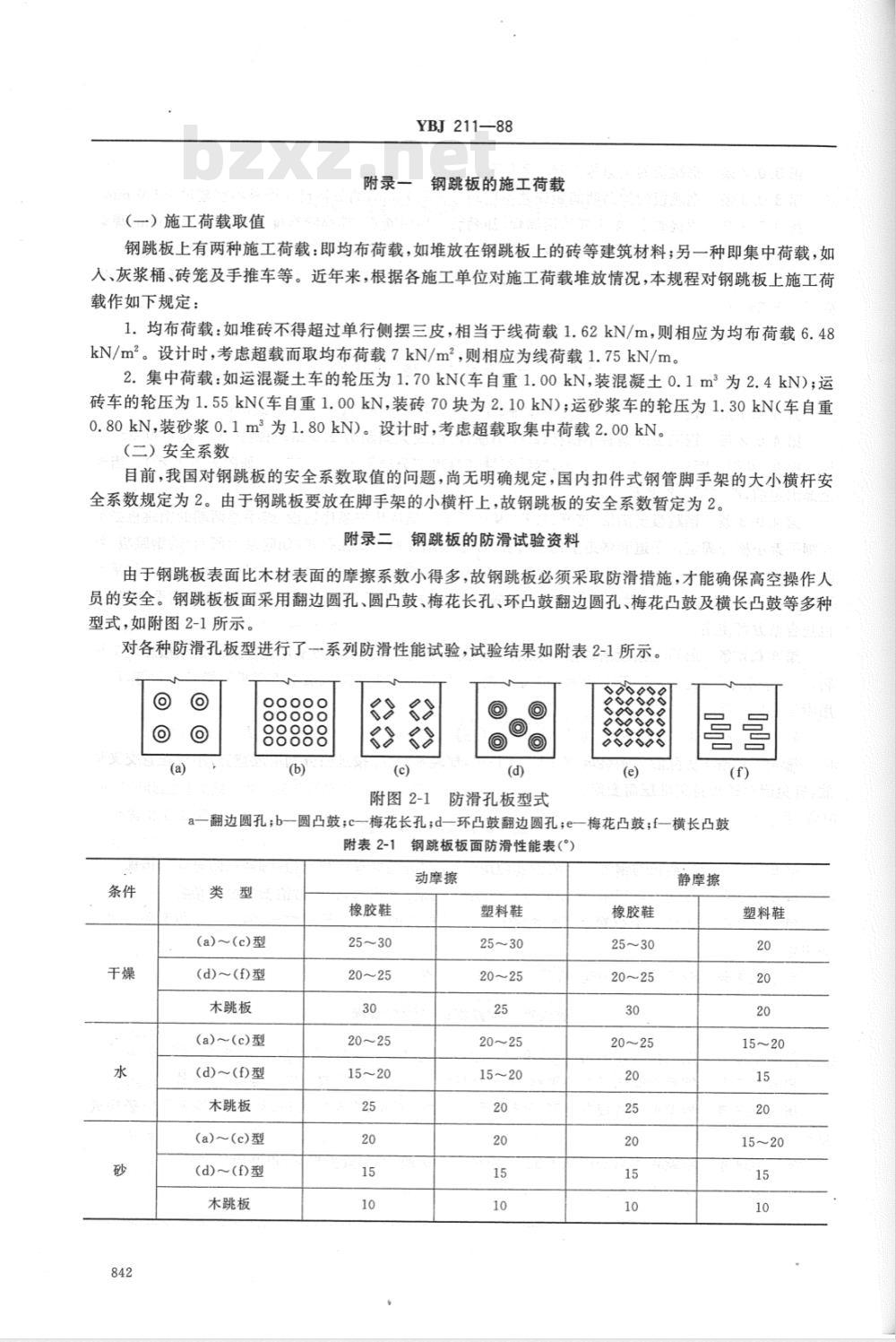

附录一
钢跳板的施工荷载
钢跳板上有两种施工荷载:即均布荷载,如堆放在钢跳板上的砖等建筑材料;另一种即集中荷载,如入、灰浆桶、砖笼及手推车等。近年来,根据各施工单位对施工荷载堆放情况,本规程对钢跳板上施工荷载作如下规定:
1.均布荷载:如堆砖不得超过单行侧摆三皮,相当于线荷载1.62kN/m,则相应为均布荷载6.48kN/m2。设计时,考虑超载而取均布荷载7kN/m2,则相应为线荷载1.75kN/m。2.集中荷载:如运混凝土车的轮压为1.70kN(车自重1.00kN,装混凝土0.1m2为2.4kN);运砖车的轮压为1.55kN(车自重1.00kN,装砖70块为2.10kN);运砂浆车的轮压为1.30kN(车自重0.80kN,装砂浆0.1m2为1.80kN)。设计时,考虑超载取集中荷载2.00kN。(二)安全系数
目前,我国对钢跳板的安全系数取值的问题,尚无明确规定,国内扣件式钢管脚手架的大小横杆安全系数规定为2。由于钢跳板要放在脚手架的小横杆上,故钢跳板的安全系数暂定为2。附录二钢跳板的防滑试验资料
由于钢跳板表面比木材表面的摩擦系数小得多,故钢跳板必须采取防滑措施,才能确保高空操作人员的安全。钢跳板板面采用翻边圆孔、圆凸鼓、梅花长孔、环凸鼓翻边圆孔、梅花凸鼓及横长凸鼓等多种型式,如附图2-1所示,
对各种防滑孔板型进行了一系列防滑性能试验,试验结果如附表2-1所示。?
附图2-1
防滑孔板型式
a一翻边圆孔;b一圆凸鼓;c—梅花长孔;d—环凸鼓翻边圆孔e一梅花凸鼓;f横长凸鼓附表2-1
橡胶鞋
(a)~(ce)型
(d)~(f)型
木跳板
(a)~(c)型
(d)~(f)型
木跳板
(a)~(c)型
(d)~(f)型
木跳板
20~25
钢跳板板面防滑性能表(°)
动摩擦
塑料鞋
橡胶鞋
20~25
静摩擦
塑料鞋
1.外形尺寸:长度/mm
宽度/mm
高度/mm
2.折边弯角保持90°
3.折边处内圆弧半径/mm
4.板面挠曲度/mm
5.板面扭度/mm
6.防滑孔:孔径/mm
孔距/mm
孔翻边高度/mm
7.加劲肋间距/mm
端头板尺寸/mm
8.焊接要求:端头板满焊/mm
中间肋点焊/mm
YBJ211—88

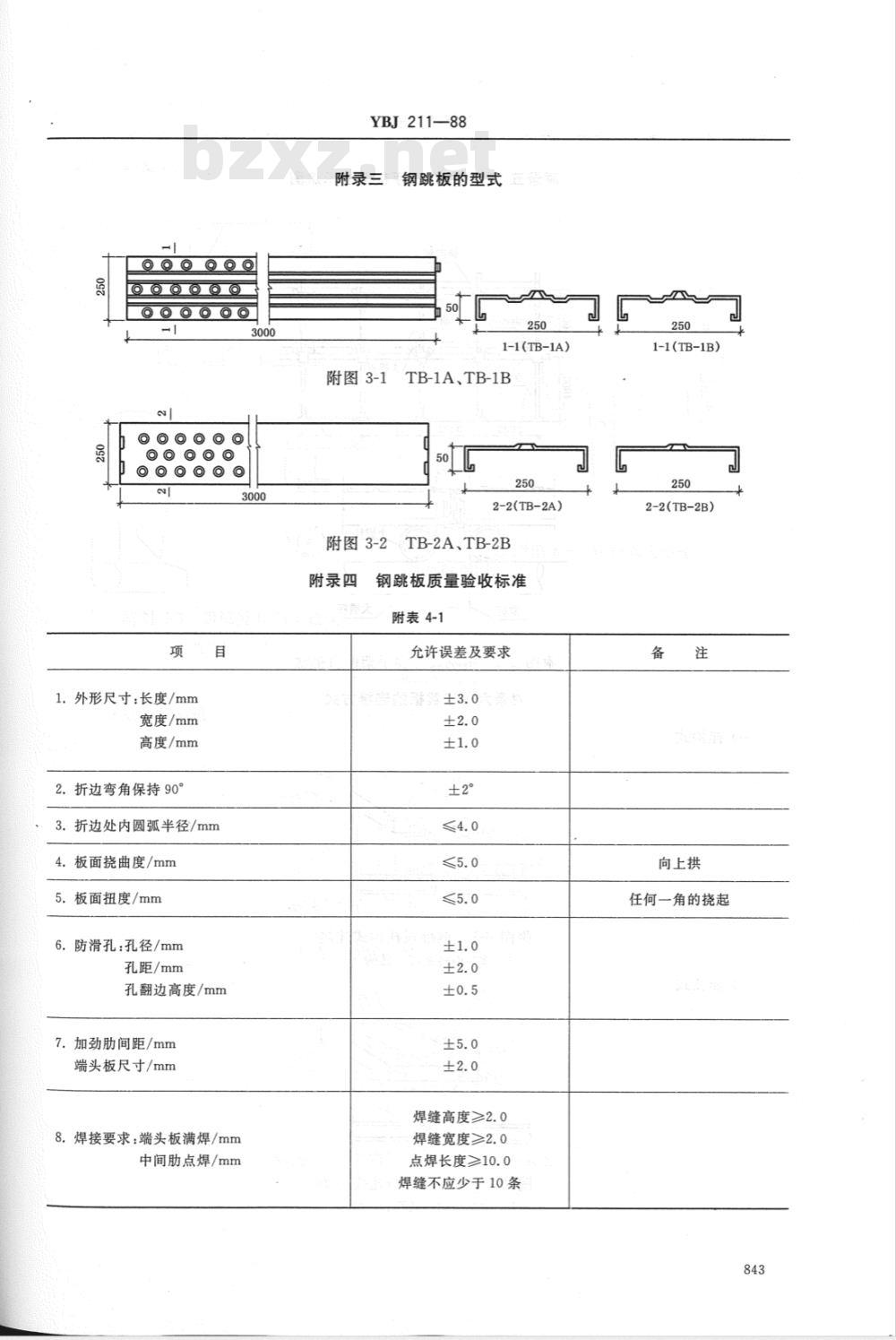

附录三
附图3-1
钢跳板的型式
1-1(TB-1A)
TB-1A、TB-1B
2-2(TB-2A)
附图3-2
TB-2A、TB-2B
附录四
钢跳板质量验收标准
附表 4-1
允许误差及要求
焊缝高度≥2.0
焊缝宽度≥2.0
点焊长度≥10.0
焊缝不应少于10条
1-1(TB-1B)
2-2(TB-2B)
向上拱
任何一角的挠起
(一)挂钩式
(二)插孔式
YBJ211—88

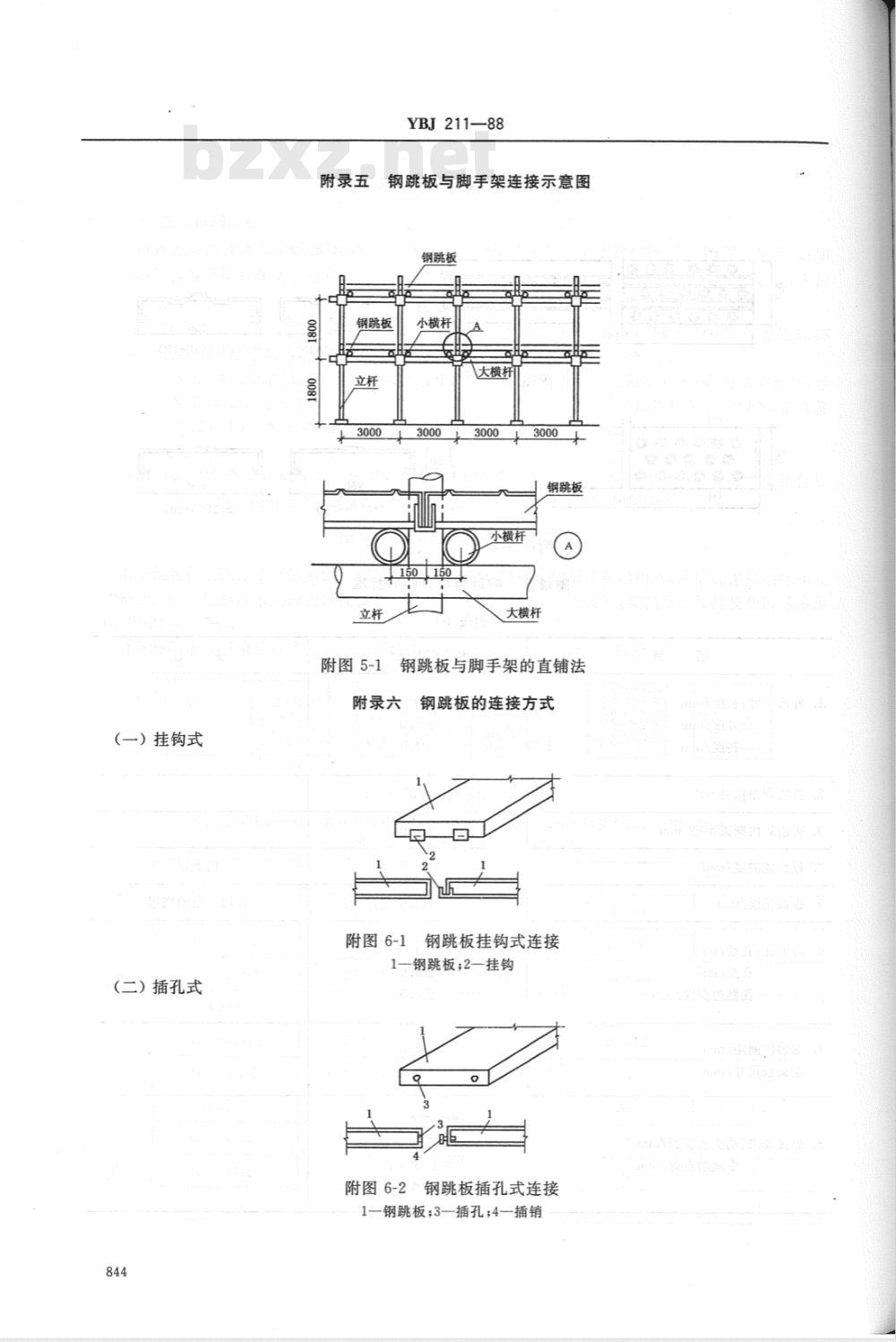

附录五钢跳板与脚手架连接示意图钢跳板
钢跳板
附图5-1
小横杆
大横杆
小横料
钢跳板
大横杆
钢跳板与脚手架的直铺法
附录六
钢跳板的连接方式
附图6-1,钢跳板挂钩式连接
1一钢跳板;2一挂钩
附图6-2钢跳板插孔式连接
1一钢跳板;3一插孔;4一插销
(三)U型卡式
U型卡具
附图6-3钢跳板U型卡连接
1—钢跳板;2一圆孔
YBJ211-88
附图6-4
附录七钢跳板斜道铺设
(二)防滑条斜道
钢跳利
防滑条
大横杆
1300~1400,1300~14001300~140
防滑条
附图7-1带有防滑条的钢跳板斜道铺法弯钩式连接扣件
(二)格构式斜梯
厚度/
截面型式
小横杆
小横杆
YBJ.211—88
钢跳板
小横杆
小横杆bzxz.net
附图7-2斜道格构式铺法
附录八
TB2530
规格尺寸
3000×250
3000×250
3000×250
3000×250
重量/
钢跳板规格重量表
附表8-1
TB2525
规格尺寸
2500×250
2500×250
2500×250
2500×250
重量/
TB2520
规格尺寸
(mm)
2000×250
2000×250
2000×250
2000×250
重量/
TB2515
规格尺寸
1500×250
1500×250
1500×250
1500×250
重量/
截面型式
注:板厚为1.5mm。
YBJ211—88
附录九钢跳板的力学性能、安全系数、挠度附表9-1
净截面积
中和轴距
下翼缘
净截面惯
净截面
抵抗矩
安全系数
本规程主编单位、参加单位和主要起草人名单主编单位:上海宝钢冶金建设公司参加单位:冶金部建筑研究总院有色总公司六建公司
冶金部第二十冶金建设公司
有色总公司九建公司
主要起草人:张国才糜嘉平:李敬安冯宏顺:王喜臣
审稿人:上海宝钢冶金建设公司吴乃度实测
设计荷载
下最大挠度
