【冶金行业标准(YB)】 不定形耐火材料用二氧化硅微粉

YB/T115-—1997

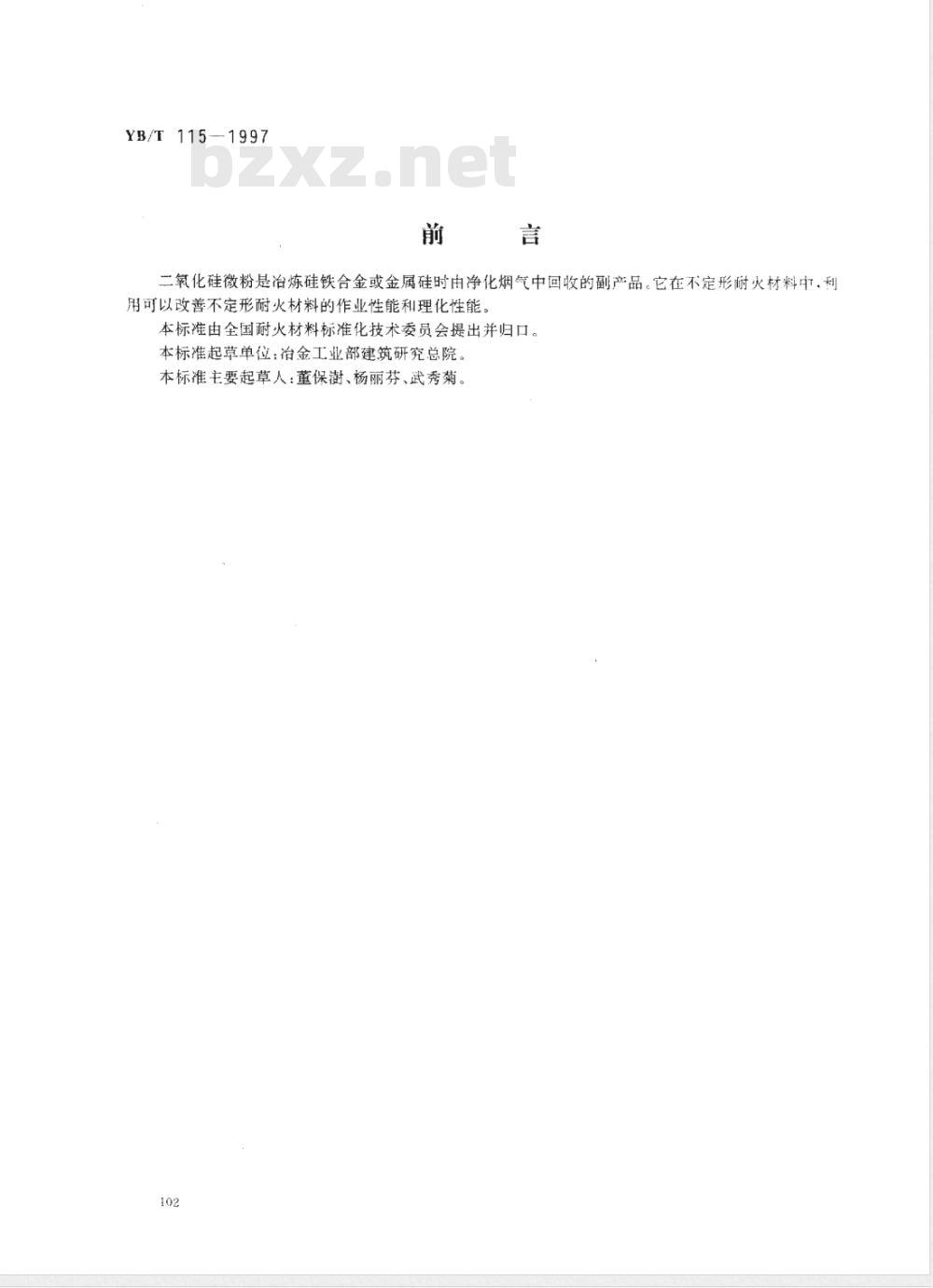

二氧化硅微粉是冶炼硅铁合金或金属硅时由净化烟气中回收的副产品。它在不定形火材料中.利用可以改善不定形耐火材料的作业性能利理化性能。本标准由全国耐火材料标准化技术委员会提出并归口。本标准起草单位：冶金工业部建筑研究总院，本标准主要起草人：董保澍、杨丽芬、武秀菊。102
1范围

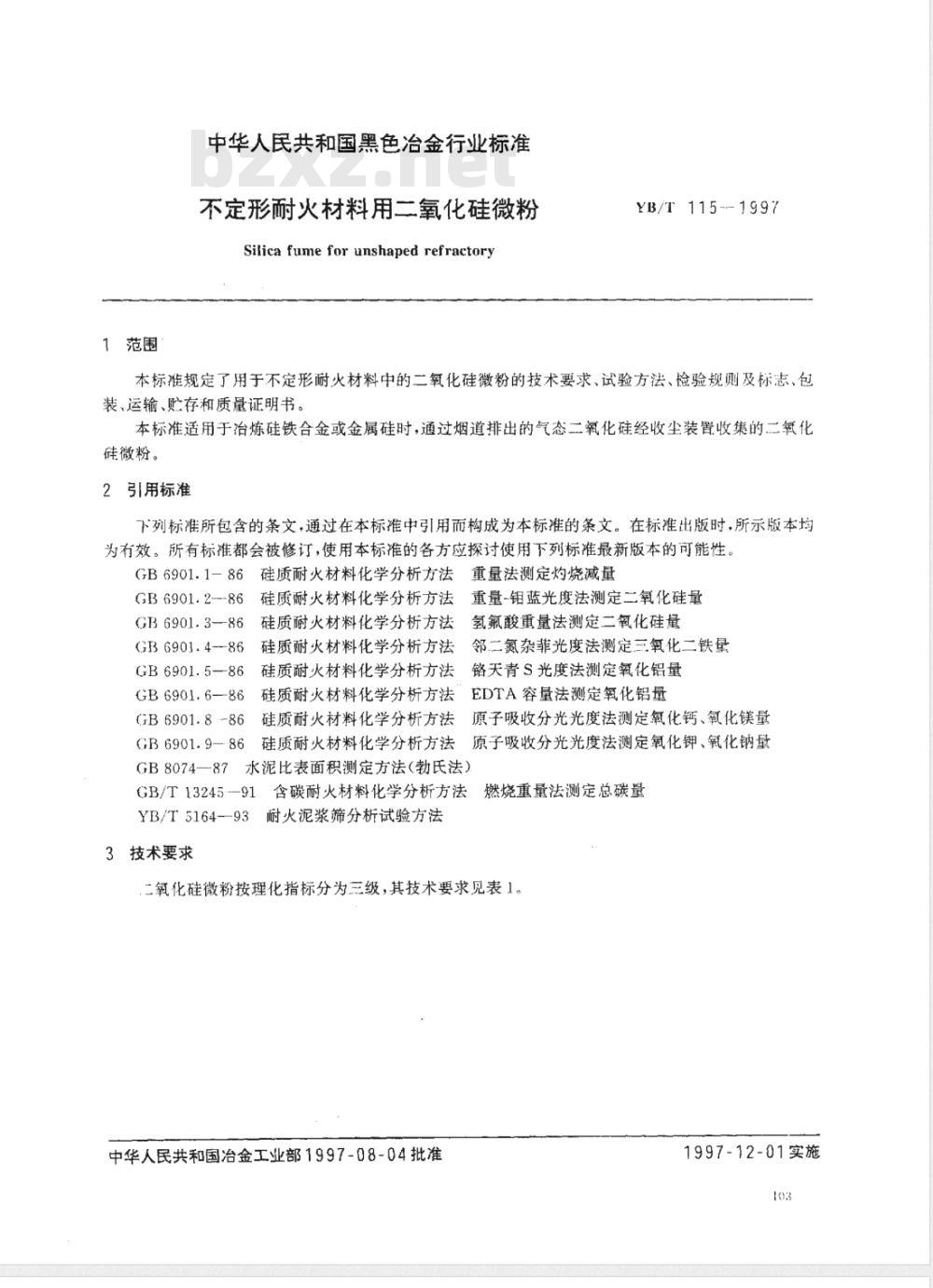

中华人民共和国黑色冶金行业标准不定形耐火材料用二氧化硅微粉Silica fume for unshaped refractoryYB/T115---1997
本标准规定了用于不定形耐火材料中的二氧化硅微粉的技术要求、试验方法、检验规测及标志、包装、运输、贮存和质量证明书。本标准适用于冶炼硅铁合金或金属硅时，通过烟道排出的气态二氧化硅经收尘装置收集的二氧化硅微粉。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6901.1-86硅质耐火材料化学分析方法GB6901.2--86
硅质耐火材料化学分析方法
硅质耐火材料化学分析方法
GB6901.3--86
GB6901.4-86
硅质耐火材料化学分析方法
GB6901.5—86硅质耐火材料化学分析方法硅质耐火材料化学分析方法
GB 6901.6-86
GB 6901.8 --86
GB 6901.9--86
GB8074—87
重量法测定灼烧减量
重量-钼蓝光度法测定二氧化硅量氢氟酸重量法测定二氧化硅量
邻二氮杂菲光度法测定三氧化二铁量铬天青S光度法测定氧化铝量
EDTA容最法测定氢化铝量
硅质耐火材料化学分析方法
原子吸收分光光度法测定氧化钙、氧化镁量硅质耐火材料化学分析方法
原子吸牧分光光度法测定氧化钾、氧化钠量水泥比表面积测定方法（勃氏法）含碳耐火材料化学分析方法燃烧重量法测定总碳量GB/T 13245--91
YB/T5164-931
耐火泥浆筛分析试验方法
3技术要求
二氧化硅微粉按理化指标分为三级，其技术要求见表1。中华人民共和国冶金工业部1997-08-04批准1997-12-01实施
化学成分
物理指标
CaO+MgO
1.L(灼减）
45um筛余，%
比表面积，m\/g
4试验方法
YB/T115

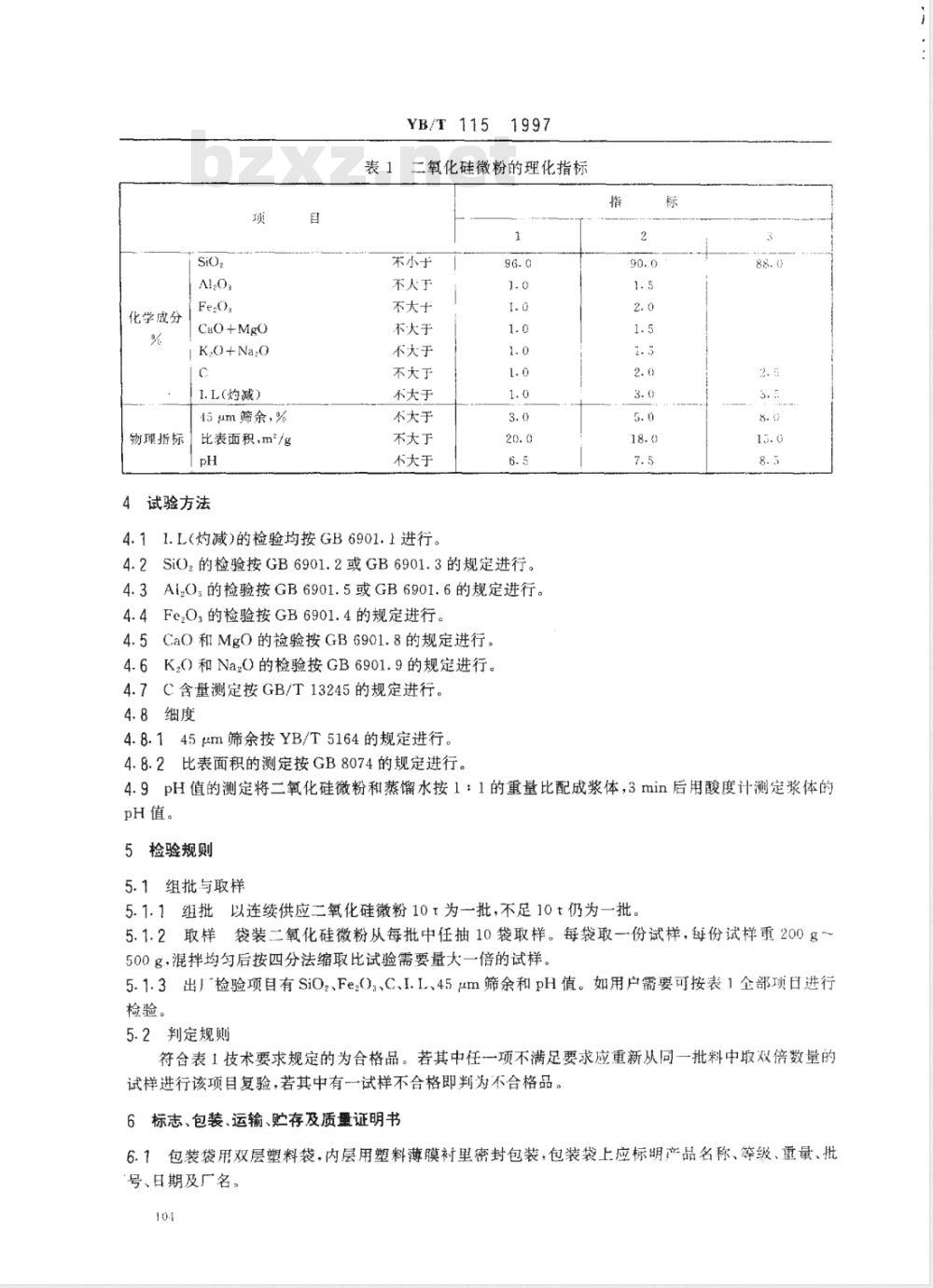

表1二氧化硅微粉的理化指标
不小于
不大于
不大于
不大于
不大于
不大于
不大于
不大于
不大于
不大于
4.11.L(灼减)的检验均按GB6901.1进行。96.0
4.2Si02的检验按GB6901.2或GB6901.3的规定进行。4.3Ai.O：的检验按GB6901.5或GB6901.6的规定进行。4.4Fe2O；的检验按GB6901.4的规定进行。4.5CaO和MgO的检验按GB6901.8的规定进行。4.6K,0和Naz0的检验按GB6901.9的规定进行。4.7C含量测定按GB/T13245的规定进行。4.8细度
4.8.145μm筛余按YB/T5164的规定进行。4.8.2比表面积的测定按GB8074的规定进行。指
4.9pH值的测定将二氧化硅微粉和蒸馏水按1：1的重量比配成浆体，3min后用酸度计测定浆体的pH值。
5检验规则
5.1组批与取样
5.1.1组批以连续供应二氧化硅微粉10t为批，不足10t仍为一批。5.1.2取样袋装二氧化硅微粉从每批中任抽10袋取样。每袋取一份试样，每份试样重200g~500g，混拌均后按四分法缩取比试验需要量大一倍的试样。5.1.3出」检验项目有SiOz、Fe2O:、C、I.L、45um筛余和pH值。如用户需要可按表1全部项日进行检验。此内容来自标准下载网
5.2判定规则
符合表1技术要求规定的为合格品。若其中任一项不满足要求应重新从同一批料中取双倍数量的试样进行该项目复验，若其中有一试样不合格即判为不合格品。6标志、包装、运输、贮存及质证明书6.1包装袋用双层塑料袋，内层用塑料薄膜衬里密封包装：包装袋上应标明产品名称、等级、重量、批号、日期及厂名。

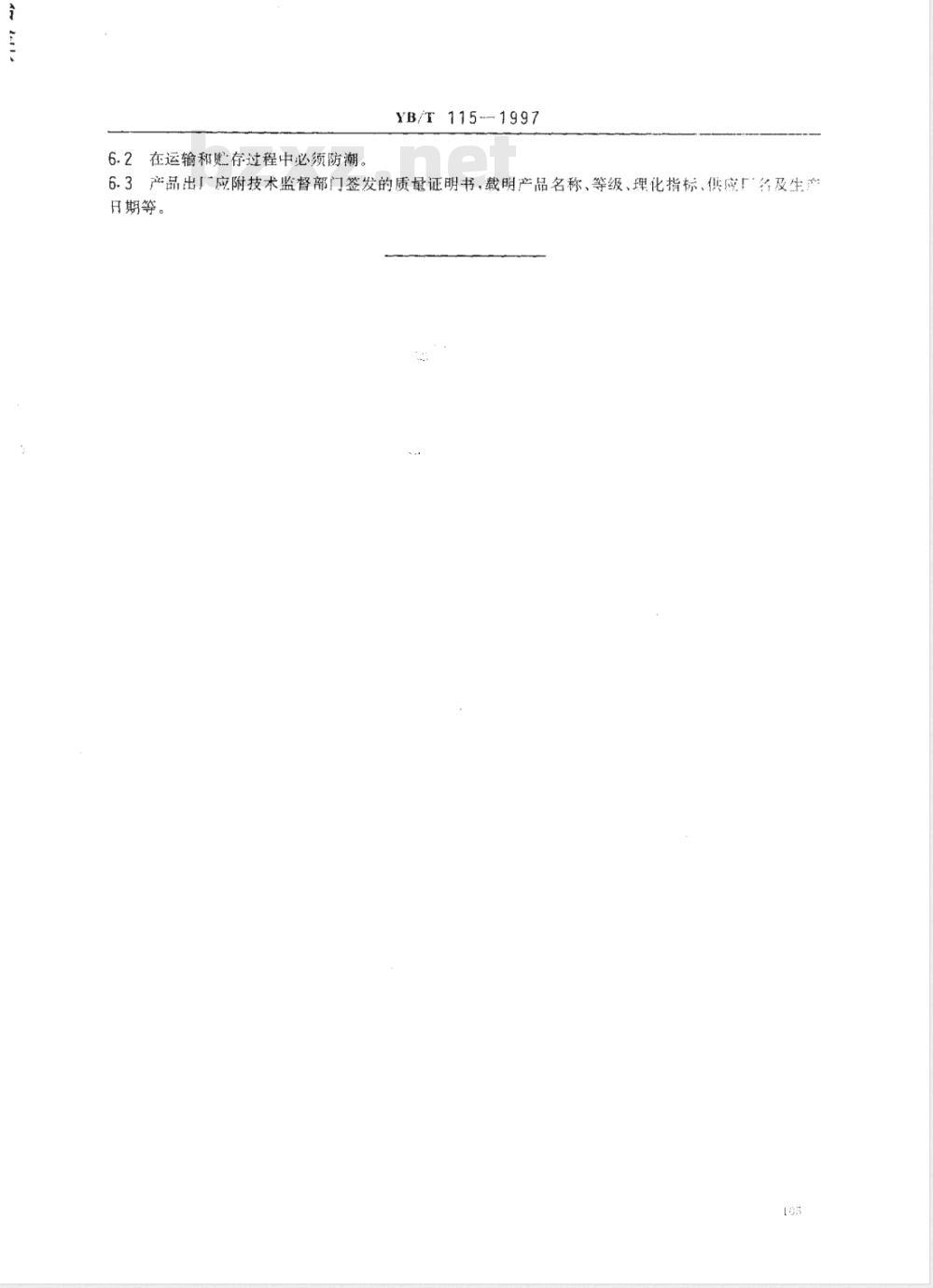

2在运输和存过程中必须防潮。
YB/T115--1997
6.3产品出厂应附技术监督部门签发的质量证明书，载明产品名称、等级、理化指标、供应厂名及生产日期等。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
