【烟草行业标准(YC)】 烟草机械 SJ221～228、SJ231～236型加香机

YC/T82—1996

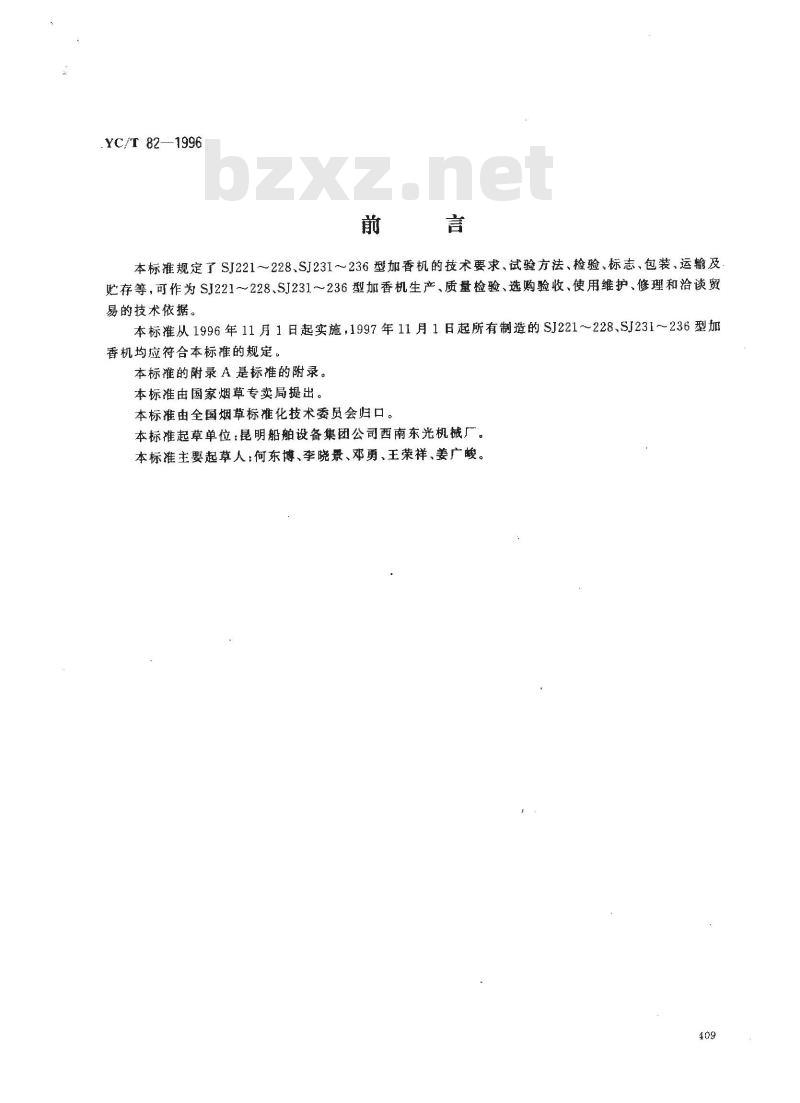

本标准规定了SJ221~228、SJ231～236型加香机的技术要求、试验方法、检验、标志、包装、运输及，贮存等，可作为SJ221～228.SJ231～236型加香机生产、质量检验、选购验收、使用维护，修理和洽谈贸易的技术依据。
本标推从1996年11月1日起实施，1997年11月1日起所有制造的SJ221～228、SJ231236型加香机均应符合本标准的规定。
本标雄的附录A是标的附录。
本标准由国家烟草专卖局提出。本标推由全国烟草标准化技术委员会归口。本标准起草单位：昆明船舶设备集团公司西南东光机械厂。本标准主要起草人：何东博、李晓景、邓勇、王荣祥、姜广竣。409
1范围

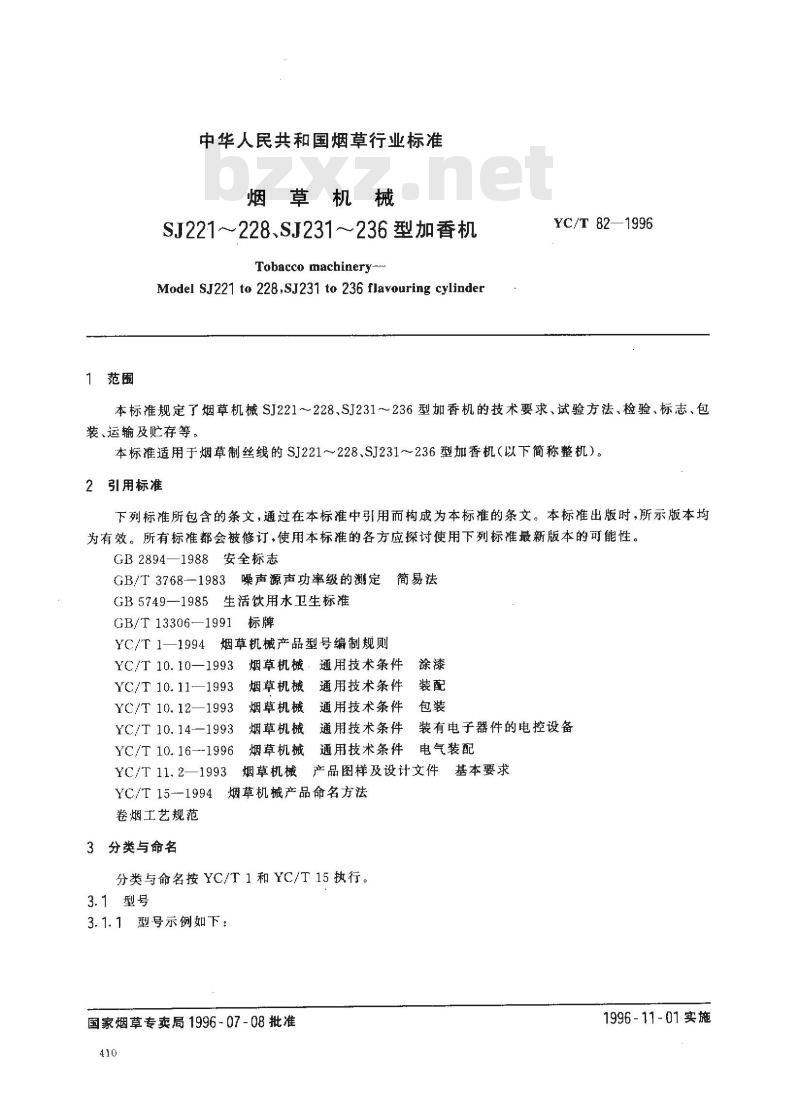

中华人民共和国烟草行业标准
烟草机械
SI221~228S.I231～236型加香机Tobacco machinery--
ModelSJ221to228.SJ231to236flavouringcylinderYC/T 82—1996
本标准规定了烟草机械SJ221～228SJ231~~236型加香机的技术要求、试验方法、检验、标志、包装、运输及贮存等。
本标准适用于烟草制丝线的SJ221～228.SJ231～236型加香机（以下简称整机）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2894—1988安全标志
GB/T3768--1983噪声源声功率级的测定简易法GB5749—1985生活饮用水卫生标准GB/T13306—1991标牌
烟草机械产品型号编制规则
YC/T 1—1994
YC/T 10.10—1993
YC/T 10.11—1993
YC/T 10.12—1993
YC/T 10.14—1993
YC/T 10. 16--1996
YC/T 11.2—1993
YC/T 15--1994
卷烟工艺规范
3分类与命名
烟草机械．
通用技术条件
烟草机械
烟草机械
烟草机械
烟草机械
烟草机械
通用技术条件
通用技术条件
通用技术条件
装有电子器件的电控设备
通用技术条件
电气装配
产品图样及设计文件基本要求
烟草机械产品命名方法
分类与命名按YC/T1和YC/T15执行。3.1型号

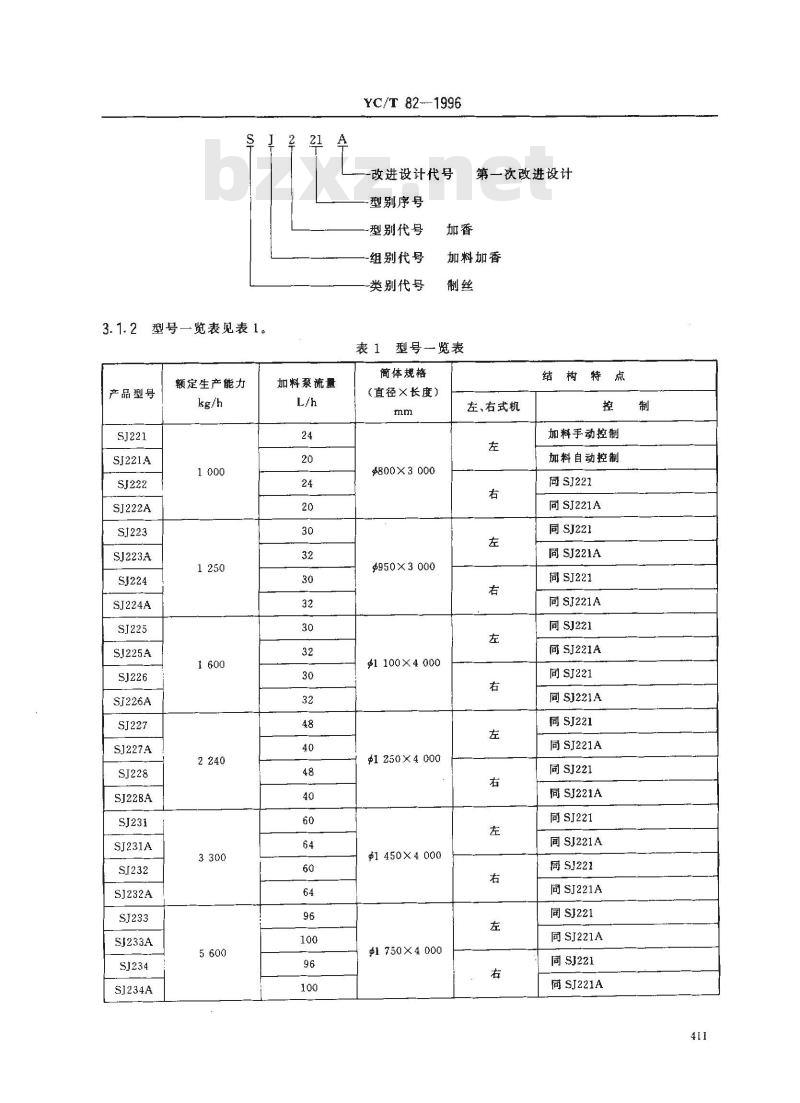

3.1.1型号示例如下：
国家烟草专卖局1996-07-08批准410
1996-11-01实施
型号一览表见表1。
额定生产能力
产品型号
SJ221A
SJ222A
SJ223A
SJ224A
SJ225A
SJ226A
SJ227A
SJ228A
SJ231A
SJ232A
SJ233A
SJ234A
加料泵流量
YC/T 82-1996
改进设计代号
型别序号
型别代号
组别代号
-类别代号
第一次改进设计
加料加香
表1型号一览表
商体规格
（直径×长度）
$800×3000
$950X3000
$1100×4000
1 250 × 4 000
450×4000
$1 750X4 000
左、右式机
结构待点
加料手动控制
加料自动控制
同SJ221
同SJ221A
同SJ221
同SJ221A
同SJ221
同SJ221A
同SJ221
向SJ221A
同SJ221
同SJ221A
同SJ221
同SJ221A
同SJ221
同SJ221A
同SJ221
同SJ221A
同SJ221
同SJ221A
同SJ221
同SJ221A
同SJ221
同SJ221A
产品型号
SJ235A
SJ236A
额定生产能力
加料泵流量
YC/T 82--1996

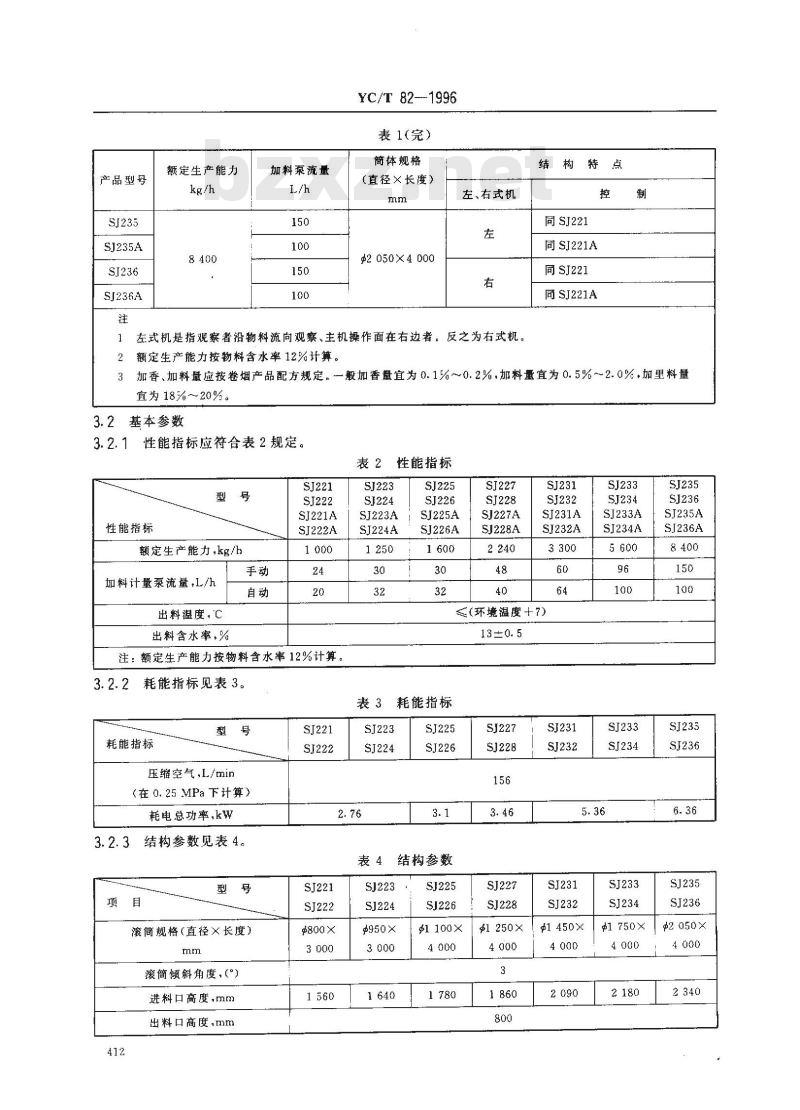

表1（完）
筒体规格
(直径×长度）
$2050×4000
左、右式机
左式机是指观察者沿物料流向观察、主机操作面在右边者。反之为右式机。额定生产能力按物料含水率12%计算。2
结构特点
同SJ221
同SJ221A
同SJ221
同SJ221A
加香、加料量应按卷烟产品配方规定。一般加香量宜为0.1%~0.2%，加料量宜为0.5%~2.0%.加里料量3
宜为18%～~20%。
3.2基本参数
3.2.1性能指标应符合表2规定。表2性能指标
性能指标
额定生产能力，kg/h
加料计量泵流量，L/h
出料温度，℃
出料含水率，%
SJ221A
SJ222A
注：额定生产能力按物料含水率12%计算。耗能指标见表3。
耗能指标
压缩空气，L/min
（在0.25MPa下计算）
耗电总功率.kw
3.2.3结构参数见表4。
凝筒规格（直径×长度）
滚筒倾斜角度，（\）
进料口高度，mm
出料口高度，mm
SJ223A
SJ224A
SJ225A
SJ226A
SJ227A
SJ228A
SJ231A
SJ232A
≤（环境温度+7）
表3耗能指标
结构参数
虹100×
$1250x
SJ233A
SJ234A
1450×
SJ235A
SJ236AbzxZ.net
$050×

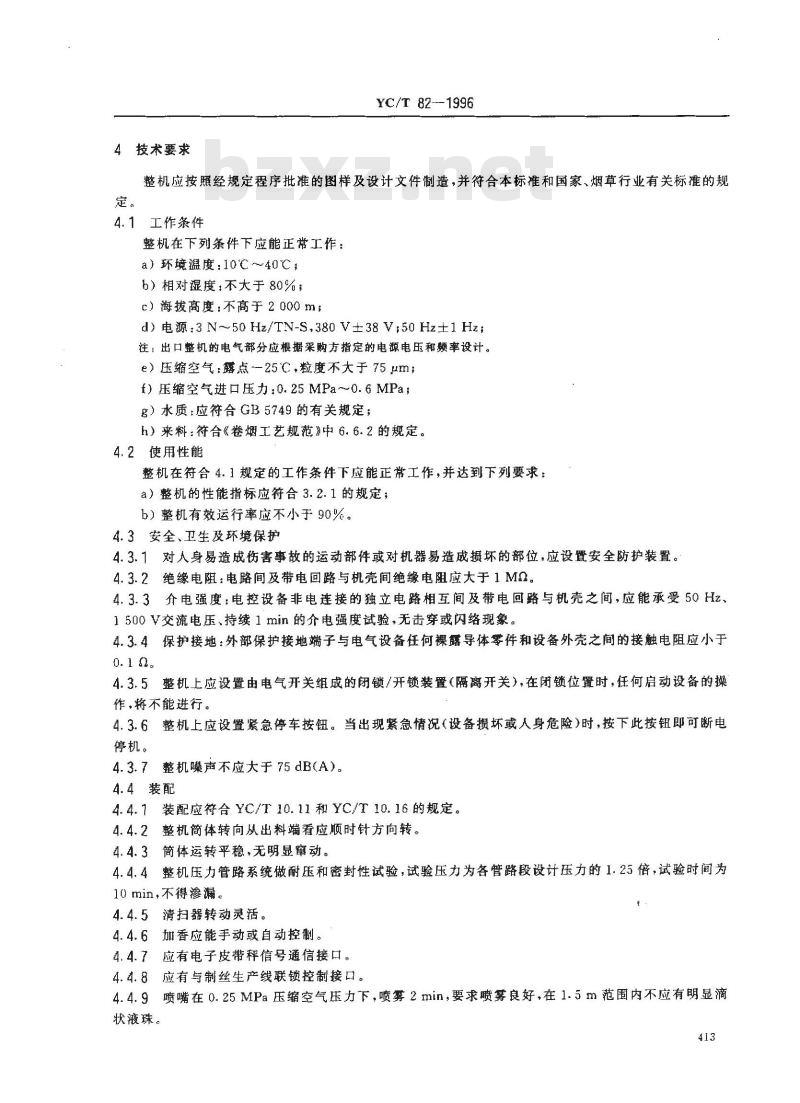

4技术要求
YC/T 82-1996
整机应按照经规定程序批准的图样及设计文件制造，并符合本标准和国家、烟草行业有关标推的规定。
4.1工作条件
整机在下列条件下应能正常工作：a）环境温度：10℃～40℃;
6）相对湿度：不大于80%；
c）海拔高度：不高于2000m；
d)电源:3N~50 Hz/TN-S,380V±38V;50 Hz±1Hz;注：出口整机的电气部分应根据采购方指定的电源电压和频率设计。e）压缩空气：露点一25℃.粒度不大于75μm；f）压缩空气进口压力：0.25MPa～0.6MPa；g）水质：应符合GB5749的有关规定；h）来料：符合《卷烟工艺规范》中6.6.2的规定。4.2使用性能
整机在符合4.1规定的工作条件下应能正常工作，并达到下列要求：a）整机的性能指标应符合3.2.1的规定；b）整机有效运行率应不小于90%。4.3安全、卫生及环境保护
4.3.1对人身易造成伤害事故的运动部件或对机器易造成损坏的部位，应设置安全防护装置。4.3.2绝缘电阻：电路间及带电回路与机壳间绝缘电阻应大于1MQ。4.3.3介电强度：电控设备非电连接的独立电路相互间及带电回路与机壳之间，应能承受50Hz、1500V交流电压、持续1min的介电强度试验，无击穿或闪络现象。4.3.4保护接地：外部保护接地端子与电气设备任何裸露导体零件和设备外壳之间的接触电阻应小于0.10.
4.3.5整机上应设置由电气开关组成的闭锁/开锁装置（隔离开关），在闭锁位置时，狂何启动设备的操作，将不能进行。
4.3.6整机上应设置紧急停车按钮。当出现紧急情况（设备损坏或人身危险）时，按下此按钮即可断电停机。
4.3.7整机噪声不应大于75dB(A）。4.4装配
4.4.7装配应符合YC/T10.11和YC/T10.16的规定。整机简体转向从出料端看应顺时针方向转。4.4.2
简体运转平稳、无明显窜动。
4.4.4整机压力管路系统做耐压和密封性试验，试验压力为各管路段设计压力的1.25倍，试验时间为10 min,不得渗漏。
4.4.5清扫器转动灵活。
4.4.6加香应能手动或自动控制。4.4.7应有电子皮带秤信号通信接口。4.4.8应有与制丝生产线联锁控制接口。4.4.9喷嘴在0.25MPa压缩空气压力下，喷雾2min，要求喷雾良好，在1.5m范围内不应有明显滴状液珠。
4.5空载运行
YC/T 82-1996
整机应以额定速度连续空载运行4h以上，并达到下列要求：a）整机运行正常，控制系统应能满足空载运行所需的各种功能；b）整机启动平稳、迅速、无跳动、无冲击及异常的响声；c）简体转速在5r/min~～16r/min范围内无级调速；d）各种仪器、仪表工作应正常。4.6负载运行
整机应以额定生产能力进行负载运行21h以上，并达到下列要求：a）整机运行正常，控制系统应能满足负载运行所需的各种功能：b）整机的使用性能符合4.2规定。注：整机受整线工艺设计的限制达不到额定生产能力时，可以工艺设计能力代暂额定生产能力进行负戴运行。4.7外观
4.7.1外表面涂漆层质量应符合YC/T10.10—1993中4.3.5的有关要求。4.7.2整机外观涂漆色泽应与整线设备相协调。5试验方法
5.1试验用仪器、工具及精度应符合下列要求：a）声级计为2型；
b）兆欧表：500V，0.5级。
5.2额定生产能力
在符合4.1工作条件下，整机正常工作30min后，以电子皮带秤3h累积称重的算术平均值（折算成12%含水率的标推重量）作为评定依据。5.3出料含水率
5.3.1取样
在整机出口处随机取样兰次，每次50名·分别置于样品盒中，取样间隔不大于5min。5.3.2测定方法
按《卷烟工艺规范》中9.2.3.2.2规定测定样品含水率。5.3.3计算方法
按三次样品含水率的算术平均值作为该设备的出料含水率。5.4有效运行率
整机应以额定生产能力正常运行，连续三天，每天一班，每班不少于7h的考核运行时间（若不能保证每班7h考核运行时间，应延长该班工作时间或重新考核）。有效运行率按式（1)）计算：实际合格品产量
有效运行率（%）=
额定产量
式中：额定产量额定生产能力×（考核时间一非整机故障停机时间）注
.....(1)
额定生产能力按含水率12%计算，实际合格品产量也应按含水率12%计算。1
整机受整线工艺设计的限制达不到额定生产能力时，可以工艺设计能力代替额定生产能力进行计算。2
整机有效运行率的计算与采购方日常使用整机时有效作业率的考核是有区别的，后者存在资源配、环境条许、3
企业管理等因素的影响。
5.5噪声
5.5.1按GB/T3768—1983中6.4测量整机噪声，并符合以下规定：a）主要测点距离为1000mm；
b）测点距反射面的高度1500mm；414
YC/T 82—1996
c）测点数为5点，即4个基本测点再加上水平面上A声压级最高点的附加测点+见图11000
○一基本测点，附加测点
图1点布置图
5.5.2背景声的修正按GB/T3768—1983中6.5执行。5.5.3测量表面平均声压级的计算按GB/T3768—1983中7.1执行。5.6电气安全性能
绝缘电阻、介电强度和保护接地的测试方法按YC/T10.14—1993中4.2～4.4执行。6检验
整机的检验分为出厂检验、验收检验和型式检验。6.1出厂检验
6.1.1每台整机出厂检验的项目为4.3～4.5和4.7及7.1、7.2.1、7.2.2。6.1.2每台整机经制造厂质量检验部门检验合格。并附有产品合格证方可出厂6.2验收检验
6.2.1每台整机应按4.5和4.6进行验收检验。6.2.2整机的验收检验应在采购方进行，验收检验时，应做好工作条件记录和验收记录，作为验收凭证。工作条件记录和验收记录见附录A(标准的附录)。6.3型式检验
6.3.1有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如产品设计有较大改变，可能影响产品性能时；c）正常生产时，积累50台产量后，应周期性进行一次检验；d）停产三年恢复生产时；
e）出厂检验的结果与上饮型式检验的结果有较大差异时；f)国家技术监督机构提出进行型式检验要求时。6.3.2型式检验的项目为本标准所有技术要求及产品质量特性重要度分级表中的关键特性项目和重要特性项目。
6.3.3型式检验应在经出厂检验合格的产品中随机抽取，抽样率为10%，若整机数量少于10台时，则随机抽取台。
6.4判定规则
6.4.1在各项检验中，检验结果均符合本标准的规定时，则判定产品为合格。6.4.2在检验中，当某项指标未达到本标准规定时，允许调试后进行复验，若复验两次仍达不到规定415
时，则判定产品为不合格。
7标志，包装、运输及贮存
7.1标志
YC/T 82--1996
7.1.1标志应符合GB2894、GB/T13306有关规定。铭牌的内容至少应包括：a）产品型号及名称；
b）额定生产能力；
c）制造厂名称；
d）制造日期和出厂编号。
7.1.2包装、运输及贮存标志应符合YC/T10.12—1993中3.5的规定。7.2包装、运输及贮存
7.2.1包装应符合YC/T10.12的有关规定。7.2.2随机文件应符合YC/T11.2的有关规定。7.2.3运输、贮存应符合YC/T10.12一1993中第4章的规定。在开箱验货前，若采购方在露天放置包装箱时应采取防雨、水措施。
8产品责任
产品责任宜在采购方同供方签订的合同中予以明确。注：建议至少在合同中明确：采购方在遵守本标准和使用说明书规定的条件下，整机自开箱验货确认无误之日起18个月内，若因制造质量不能正常使用，供方应及时免费修理或更换。416
A1工作条件记录
工作条件记录见表A1。
产品型号、名称
制造厂名称
制造日期、出厂编号
测试地点、时间
测试人员(签字）
评价：
环境温度
相对湿度
海拔高度
项目名称
电源;3N～50 Hz/TN-S
压缩空气进口压力
YC/T 82-1996
附录A
（标准的附录）
工作条件记录和验收记录
表A1工作条件记录
型加香机
标准规定
10℃～40℃
≤2000m
380V±38 V
50 Hz±1 Hz
0. 4 MPa~0. 6 MPa
GB5749有关规定
符合《卷烟工艺规范》中
6.6.2的规定
A2验收记录
验收记录见表A2。
产品型号、名称
制造厂名称
制造日期、出厂编号
验收地点、时间
项目名称
额定生产能力（按12%含水率计）出料含水率
出料温度
有效运行率
运行正常，控制系统功能齐全稳定结论：
采购方代表（签字）：
供方代表(签字)：
YC/T 82—1996
表A2验收记录
型加香机
标准规定
按表2规定
13%±0.5%
(环境温度+7)℃
≥90%
采购方单位（签章）：
供方单位(签章）：
