【国家标准(GB)】 联轴器 术语

GB/T3931—1997

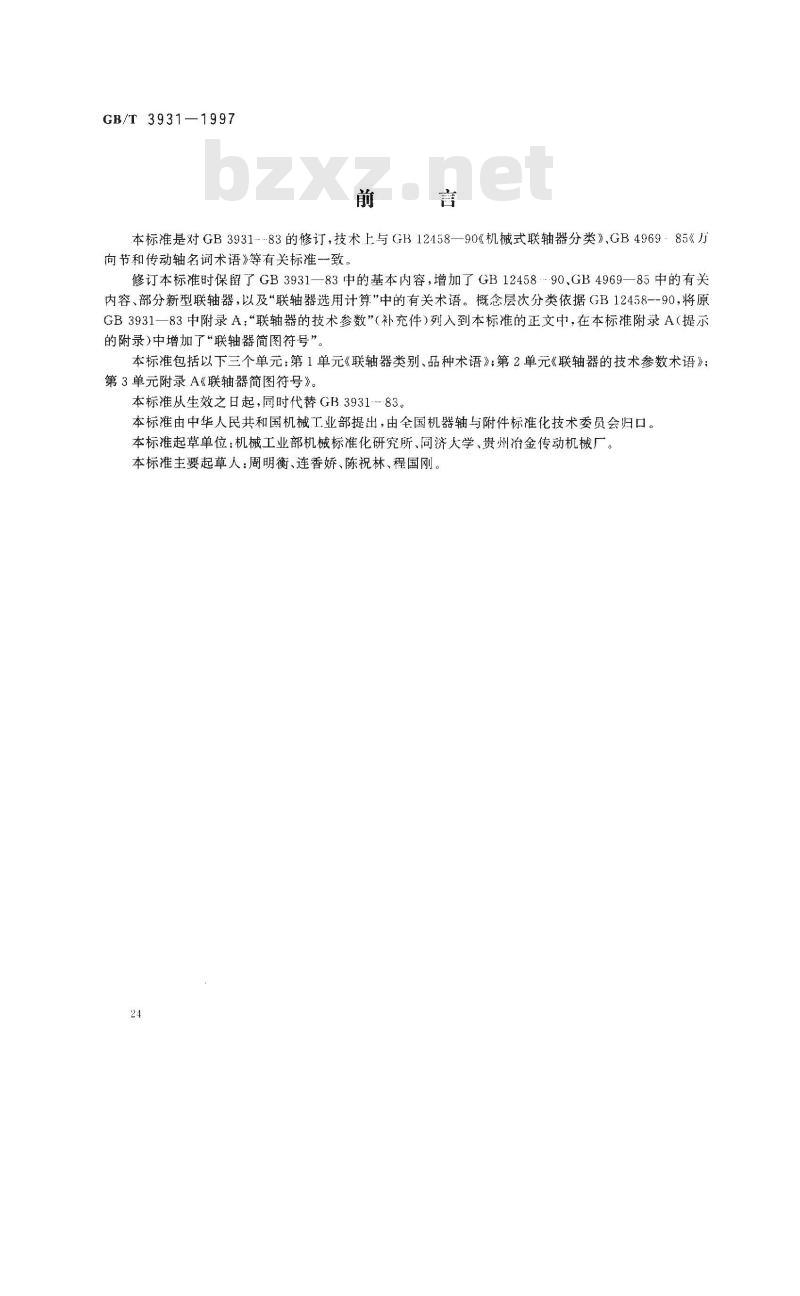

本标准是对GB3931--83的修订，技术上与GB12458—90《机械式联轴器分类》、GB496985《万向节和传动轴名词术语》等有关标准一致。修订本标准时保留了GB3931—83中的基本内容，增加了GB1245890、GB4969—85中的有关内容、部分新型联轴器，以及“联轴器选用计算”中的有关术语。概念层次分类依据GB12458--90，将原GB3931一83中附录A：“联轴器的技术参数”（补充件）列入到本标准的正文中，在本标准附录A（提示的附录)中增加了“联轴器简图符号”。本标准包括以下三个单元：第1单元《联轴器类别、品种术语》；第2单元《联轴器的技术参数术语》第3单元附录A《联轴器简图符号》。本标准从生效之日起，同时代替GB3931--83。本标准由中华人民共和国机械工业部提出，由全国机器轴与附件标准化技术委员会归口。本标准起草单位：机械工业部机械标准化研究所、同济大学、贵州冶金传动机械厂。本标准主要起草人周明衡、连香娇、陈祝林、程国刚。24
1范围

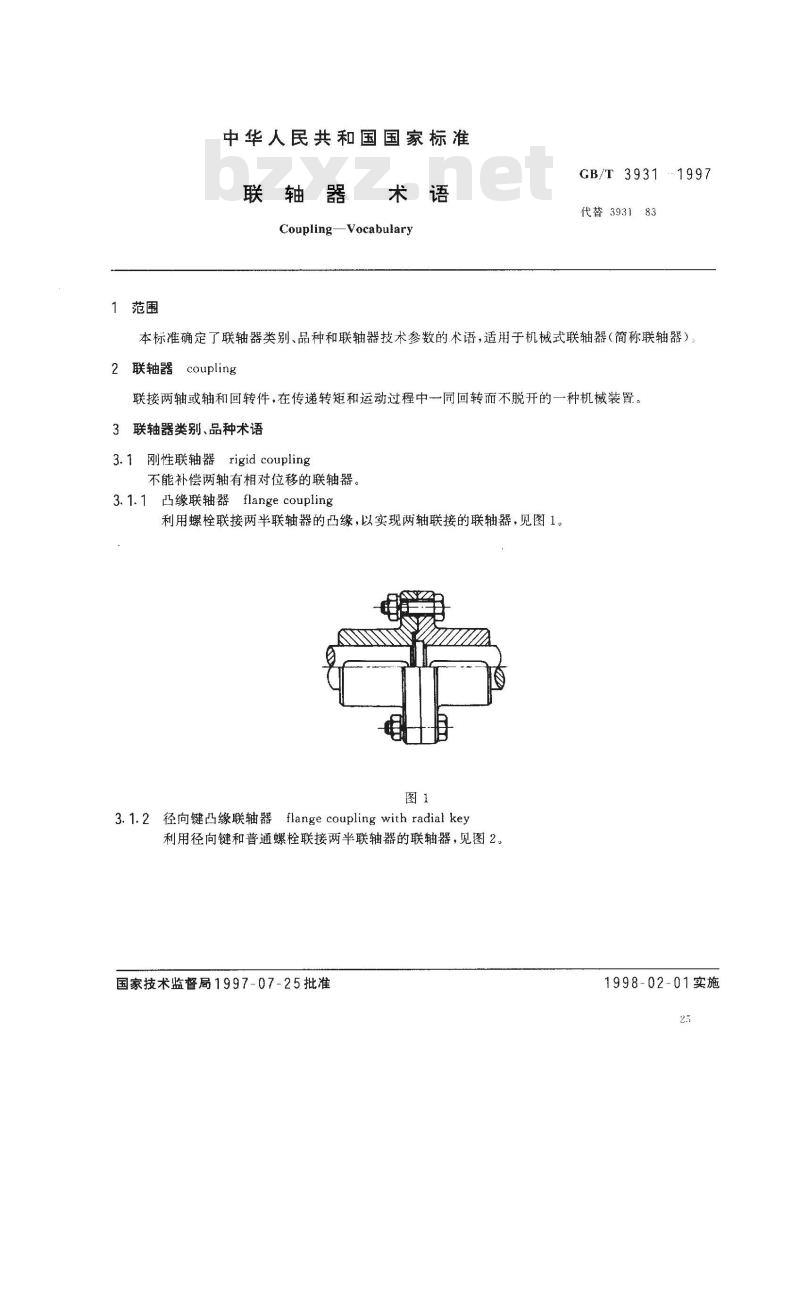

中华人民共和国国家标准
联轴器
Coupling—Vocabulary
GB/T39311997
代替393183
本标准确定了联轴器类别、品种和联轴器技术参数的术语，适用于机械式联轴器（简称联轴器）2联轴器coupling
联接两轴或轴和回转件，在传递转矩和运动过程中一同回转而不脱开的一种机械装置。3联轴器类别、品种术语
3.1刚性联轴器rigid coupling
不能补偿两轴有相对位移的联轴器。3.1.1凸缘联轴器flange coupling利用螺栓联接两半联轴器的凸缘，以实现两轴联接的联轴器，见图1。图1

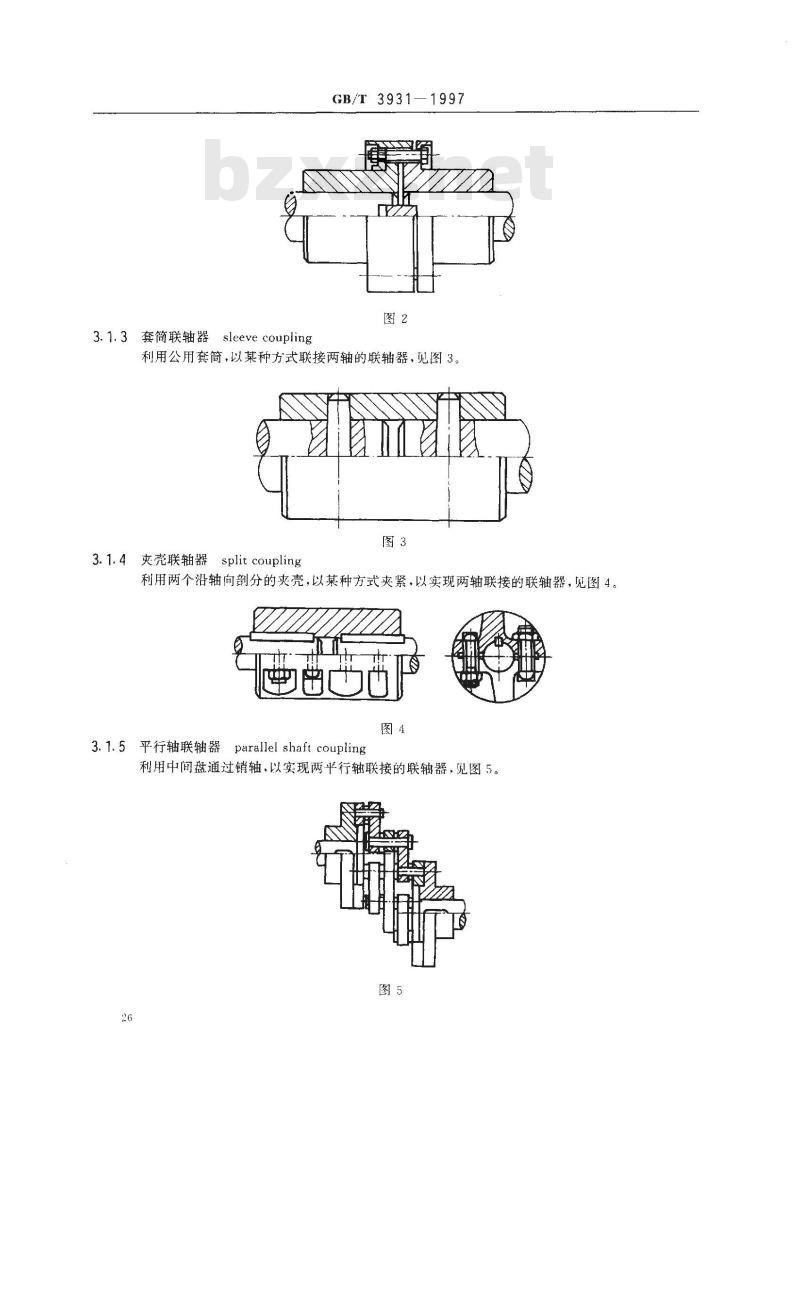

3.1.2径向键凸缘联轴器flangecouplingwith radial key利用径向键和普通螺栓联接两半联轴器的联轴器，见图2。国家技术监督局1997-07-25批准1998-02-01实施
3.1.3套筒联轴器sleevecouplingGB/T 3931—1997
利用公用套筒，以某种方式联接两轴的联轴器，见图3。3.1.4夹壳联轴器splitcoupling图3
利用两个沿轴向剖分的夹壳，以某种方式夹紧，以实现两轴联接的联轴器，见图4。3.1.5平行轴联轴器parallel shaft coupling图4
利用中间盘通过销轴，以实现两平行轴联接的联轴器，见图5。图5

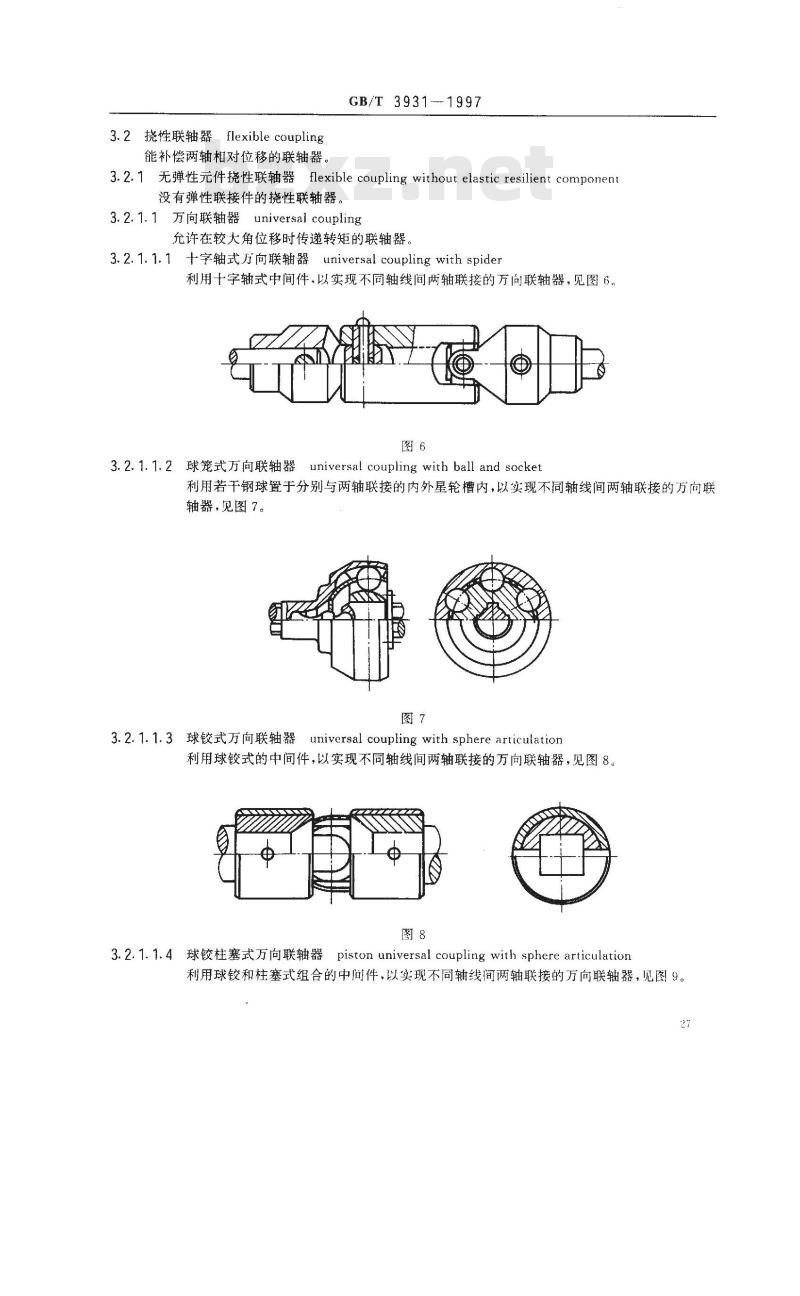

3.2挠性联轴器flexiblecoupling能补偿两轴相对位移的联轴器。GB/T3931-1997
3.2.1无弹性元件挠性联轴器flexible coupling without elastic resilient component没有弹性联接件的挠性联轴器。3.2.1.1万向联轴器universal coupling允许在较大角位移时传递转矩的联轴器。3.2.1.1.1十字轴式万向联轴器universal couplingwith spider利用十字轴式中间件，以实现不同轴线间两轴联接的万向联轴器，见图6。图6
3.2.1.1.2球笼式万向联轴器
sal coupling with ball and socket利用若干钢球置于分别与两轴联接的内外星轮槽内，以实现不同轴线间两轴联接的万向联轴器，见图7。
3.2.1.1.3球铰式万向联轴器universal coupling with sphere articulation利用球铰式的中间件，以实现不同轴线间两轴联接的万向联轴器，见图8。图8

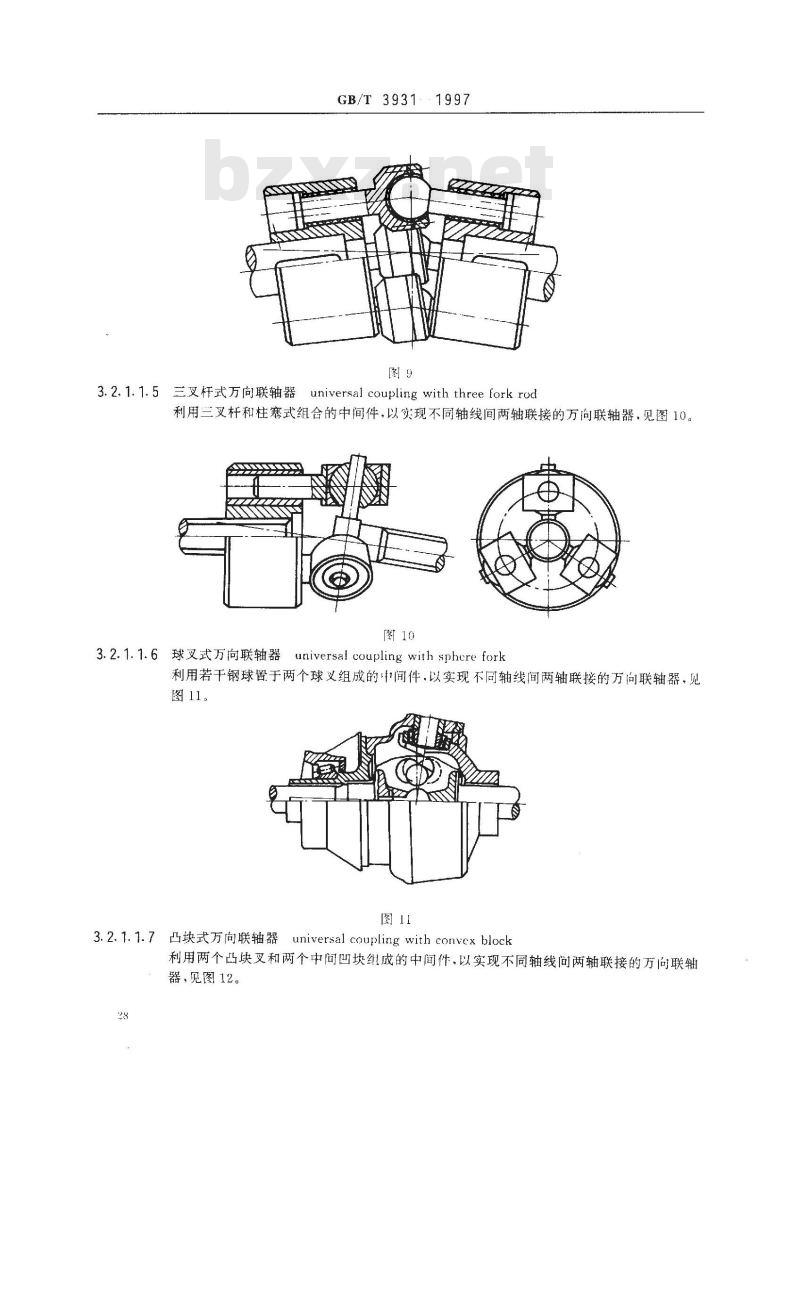

3.2.1. 1.4 球铰柱塞式万向联轴器 piston universal coupling with sphere articulation利用球铰和柱塞式组合的中间件，以实现不同轴线间两轴联接的万向联轴器，见图9。27
GB/T3931:1997
3.2.1.1.5三叉杆式万向联轴器
universal couplingwith three fork rod利用兰叉杆和柱寒式组合的中间件，以实现不同轴线间两轴联接的万向联轴器，见图10。图10
3.2.1.1.6球叉式万向联轴器universal coupling with sphcre fork利用若干钢球置于两个球义组成的中间件，以实现不同轴线间两轴联接的万向联轴器，见图11。
3.2.1.1.7凸块式万向联轴器universal coupling with convex block利用两个凸块叉和两个中问凹块纠成的中间件，以实现不同轴线问两轴联接的万向联轴器，见图12。
GB/T3931—1997
3.2.1.1.8三球销式万向联轴器universal coupling with three sphere pin利用在同一平面内通过三个径向均勾分布的装有球环的三销架，将壳体与轴联接的中间件，以实现不同轴线间两轴联接的万向联轴器，见图13。图13
3.2.1.1.9三销式万向联轴器　universal coupling with three pin利用两个三销轴与两个偏心轴叉组成的中间件，以实现不同轴线间两轴联接的万向联轴器，见图14。
3.2.1.1.10球销式万向联轴器universal coupling with sphere pinGB/T39311997
利用由根两端轴颈上装有球环的销轴，将双柱槽壳与球头轴联接起来的中间件，以实现不同轴线问两轴联接的万向联轴器，见图15。图15
3.2.1.2齿式联轴器　gearcoupling利用内外齿啮合，以实现两半联轴器联接的联轴器，见图16。鼓形齿
3.2.1.3链条联轴器chain coupling利用公用的链条.同时与两个齿数相同的并列链轮啮合，以实现两半联轴器联接的联轴器。见图17。
3.2.1.4滑块联轴器oldham coupling图17
利用中间滑块，在其两侧半联轴器端面的相应径向槽内滑动，以实现两半联轴器联接的联轴器，见图18。
GB/T3931—1997
3.2.1.5球面滚子联轴器sphere roller coupling利用球面滚子中间件，以实现主、从动端联接的联轴器，见图19。图19
3.2.1.6滚珠联轴器ball coupling利用钢球为中间件，以实现主、从动端联接的联轴器，见图20。图20
3.2.2弹性联轴器resilient coupling利用弹性元件的弹性变形，以实现补偿两轴相对位移，缓和冲击和吸收振动的挠性联轴器。3.2.2.1金属弹性元件弹性联轴器resilient coupling with metallic elastic element具有金属弹性元件的弹性联轴器。3.2.2.1.1膜片联轴器freedomdisccoupling利用弹簧叠片，以螺栓或其他联接方式与两半联轴器联接的联轴器，见图21。GB/T 3931—1997
3.2.2.1.2膜盘联轴器diaphragm coupling利用单（多）弹性盘，以螺栓或其他联接方式与两半联轴器联接的联轴器，见图22。3.2.2.1.3簧片联轴器flat spring coupling图22www.bzxz.net
利用若干簧片组，按不同方式布置，以实现两半联轴器联接的联轴器，见图23。图23
3.2.2.1.4蛇形弹簧联轴器steelflexgrid coupling利用蛇形弹簧，嵌在两半联轴器凸缘上的齿间内，以实现两半联轴器联接的联轴器，见图24。
GB/T3931-1997
3.2.2.1.5弹性杆联轴器resilientpolecoupling利用若干组杆状弹簧通过螺栓，以实现两半联轴器联接的联轴器，见图25。图25
3.2.2.1.6螺旋弹簧联轴器screwspringcoupling利用若干圆柱螺旋弹簧通过圆柱销，以实现两半联轴器凸缘联接的联轴器，见图26。图26
GB/T3931—1997
3.2.2.1.7浮动盘簧片联轴器flat spring coupling with float shaft利用中间浮动盘通过簧片，以实现两半联轴器联接的联轴器，见图27。图27
3.2.2.1.8卷簧联轴器coiled spring coupling利用若干卷簧组通过中间环，以实现两半联轴器联接的联轴器，见图28。图28
3.2.2.1.9波纹管联轴器corrugated pipecoupling利用波纹管以焊接或其他联接方式，以实现两半联轴器联接的联轴器，见图29。图29
3.2.2.1.10弹性管联轴器resilient tube coupling利用弹性管，以实现两轴联接的联轴器，见图30。3.1
GB/T3931
3.2.2.1.11薄膜联轴器filmcoupling1997
利用固定在中间盘上两组薄膜通过拨盘，以实现两轴联接的联轴器，见图31。图31
3.2.2.2非金属弹性元件弹性联轴器resilient coupling with elastomer具有非金属弹性元件的弹性联轴器。3.2.2.2.1 梅花形弹性联轴器 resilient coupling with elastic spider利用梅花形弹性元件，置于两半联轴器凸爪之间，以实现两半联轴器联接的联轴器，见图32。
3.2.2.2.2弹性套柱销联轴器pin couplingwithsleeveelastomer利用端带有弹性套的柱销，装在两半联轴器凸缘孔中，以实现两半联轴器联接的联轴器，见图33。
