【烟草行业标准(YC)】 烟用丝束测定系列标准 第7部分:回潮率

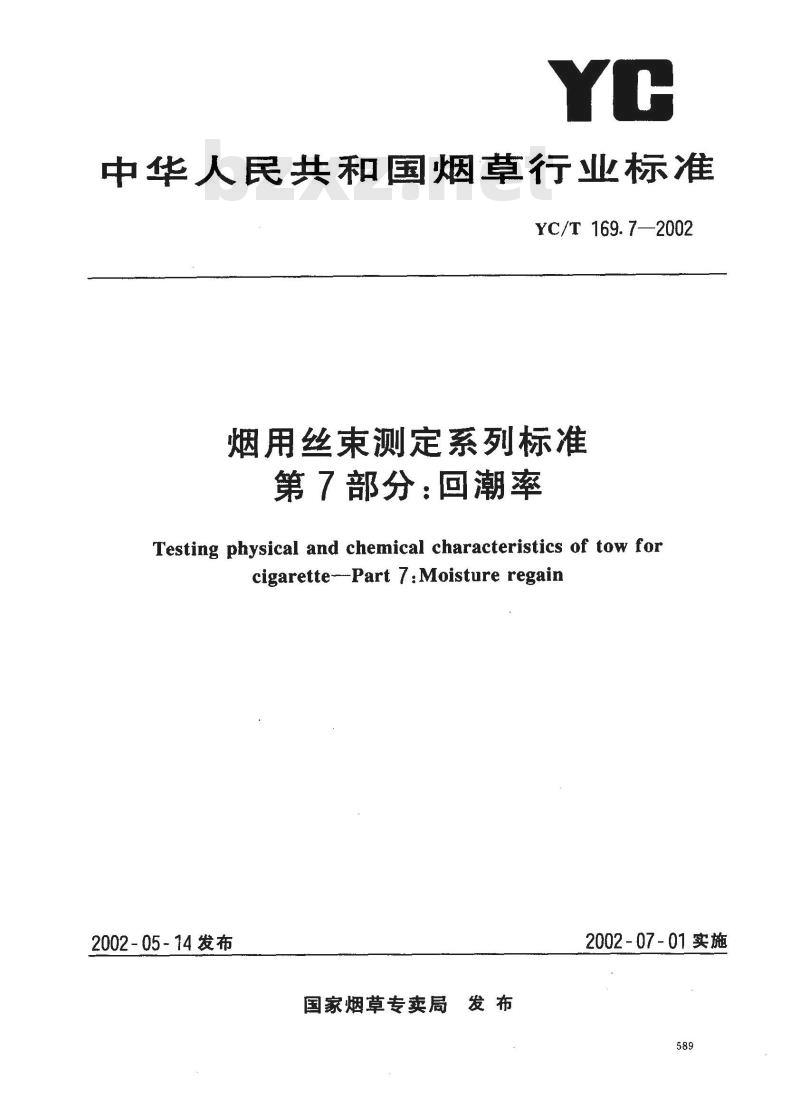

中华人民共和国烟草行业标准
YC/T 169.7—2002
烟用丝束测定系列标准
第7部分：回潮率
Testing physical and chemical characteristics of tow forcigarette--Part 7:Moisture regain2002-05~14发布
国家烟草专卖局发布
2002-07-01实施　

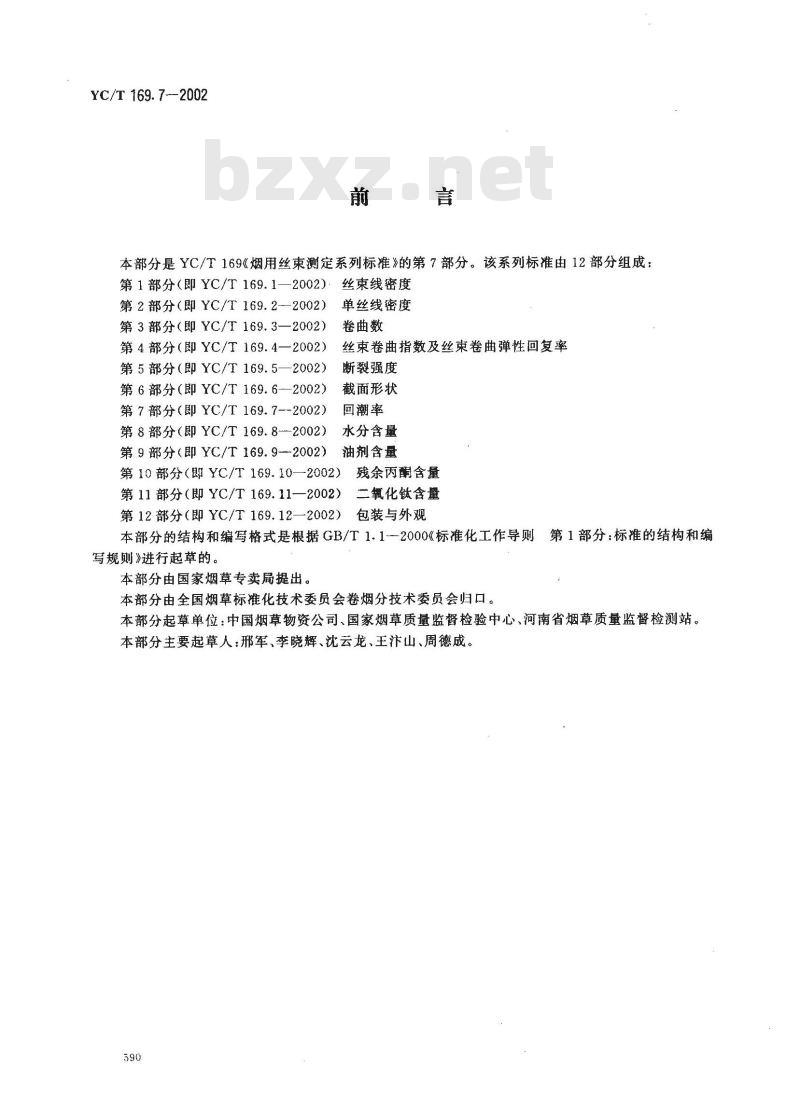

YC/T169.7--2002
本部分是YC/T169《烟用丝束测定系列标准》的第7部分。该系列标准由12部分组成：第1部分（即YC/T169.1—2002）第2部分（即YC/T169.2-—2002）第3部分（即YC/T169.3—2002）第4部分（即YC/T169.4—2002）第5部分（即YC/T169.5—2002）第6部分（即YC/T169.6-—2002）第7部分（即YC/T169.7--2002）第8部分（即YC/T169.8--2002）第9部分（即YC/T169.9--2002)
丝束线密度
单丝线密度
卷曲数
丝束卷曲指数及丝束卷曲弹性回复率断裂强度
截面形状
回潮率
水分含量
油剂含量
第10部分（即YC/T169.10—2002）第11部分（即YC/T169.11—2002)第12部分（即YC/T169.12—2002）残余丙含量
二氧化钛含量
包装与外观
本部分的结构和编写格式是根据GB/T1.1--2000《标准化工作导则第1部分：标准的结构和编写规则》进行起草的。
本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会卷烟分技术委员会归口。本部分起草单位：中国烟草物资公司、国家烟草质量监督检验中心、河南省烟草质量监督检测站。本部分主要起草人：邢军、李晓辉、沈云龙、王汴山、周德成。590

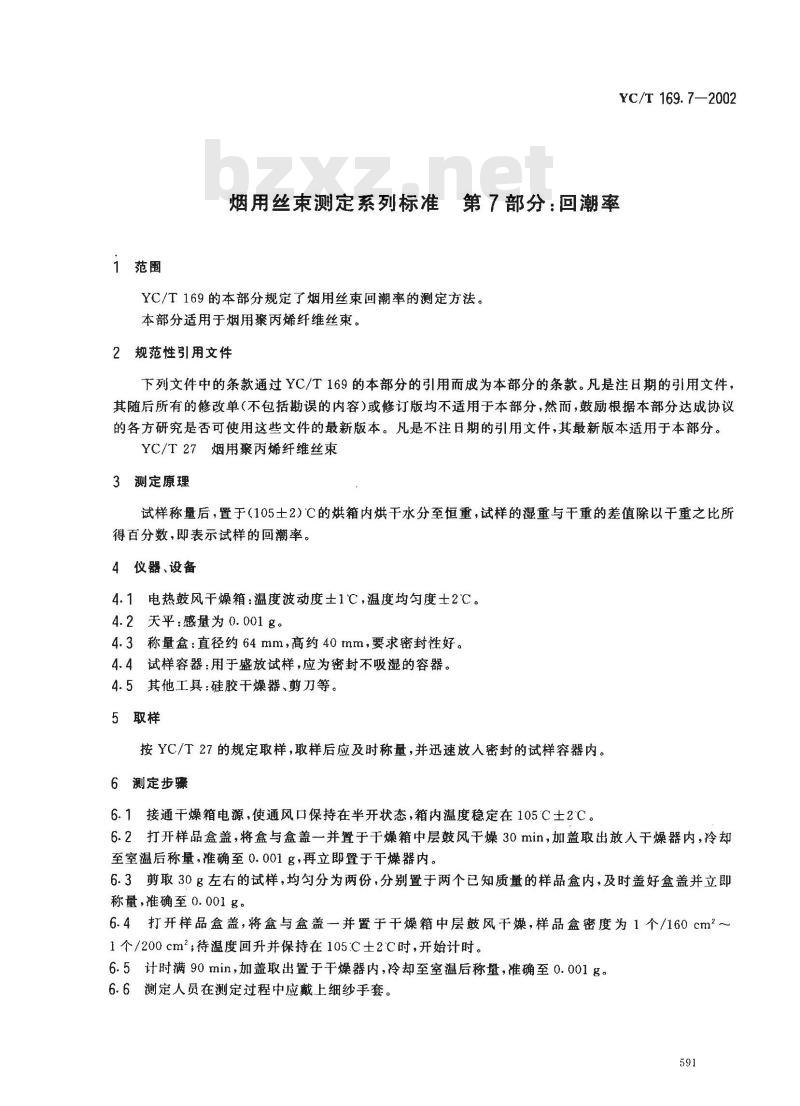

1范围
YC/T169.7—2002
烟用丝束测定系列标准第7部分：回潮率YC/T169的本部分规定了烟用丝束回潮率的测定方法。本部分适用于烟用聚丙烯纤维丝束。2规范性引用文件
下列文件中的条款通过YC/T169的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YC/T27烟用聚丙烯纤维丝束
3测定原理
试样称量后，置于（105士2)C的烘箱内烘干水分至恒重，试样的湿重与干重的差值除以干重之比所得百分数，即表示试样的回潮率。4仪器、设备
4.1电热鼓风干燥箱：温度波动度土1℃，温度均匀度土2℃。4.2天平：感量为0.001g。
4.3称量盒：直径约64mm，高约40mm，要求密封性好。4.4试样容器：用于盛放试样，应为密封不吸湿的容器。4.5其他工具：硅胶干燥器、剪刀等。5取样
按YC/T27的规定取样，取样后应及时称量，并迅速放人密封的试样容器内。6测定步
6.1接通干燥箱电源，使通风口保持在半开状态，箱内温度稳定在105℃土2C。6.2打开样品盒盖，将盒与盒盖一并置于于燥箱中层鼓风干燥30min，加盖取出放入干燥器内，冷却至室温后称量，准确至0.001g，再立即置于于燥器内。6.3剪取30g左右的试样，均勾分为两份，分别置于两个已知质量的样品盒内，及时盖好盒盖并立即称量，准确至0.001g。
6.4打开样品盒盖，将盒与盒盖一并置于干燥箱中层鼓风干燥，样品盒密度为1个/160cm2～1个/200cm；待温度回升并保持在105℃土2℃时，开始计时。6.5计时满90min，加盖取出置于干燥器内，冷却至室温后称量，准确至0.001g。6.6测定人员在测定过程中应戴上细纱手套。591

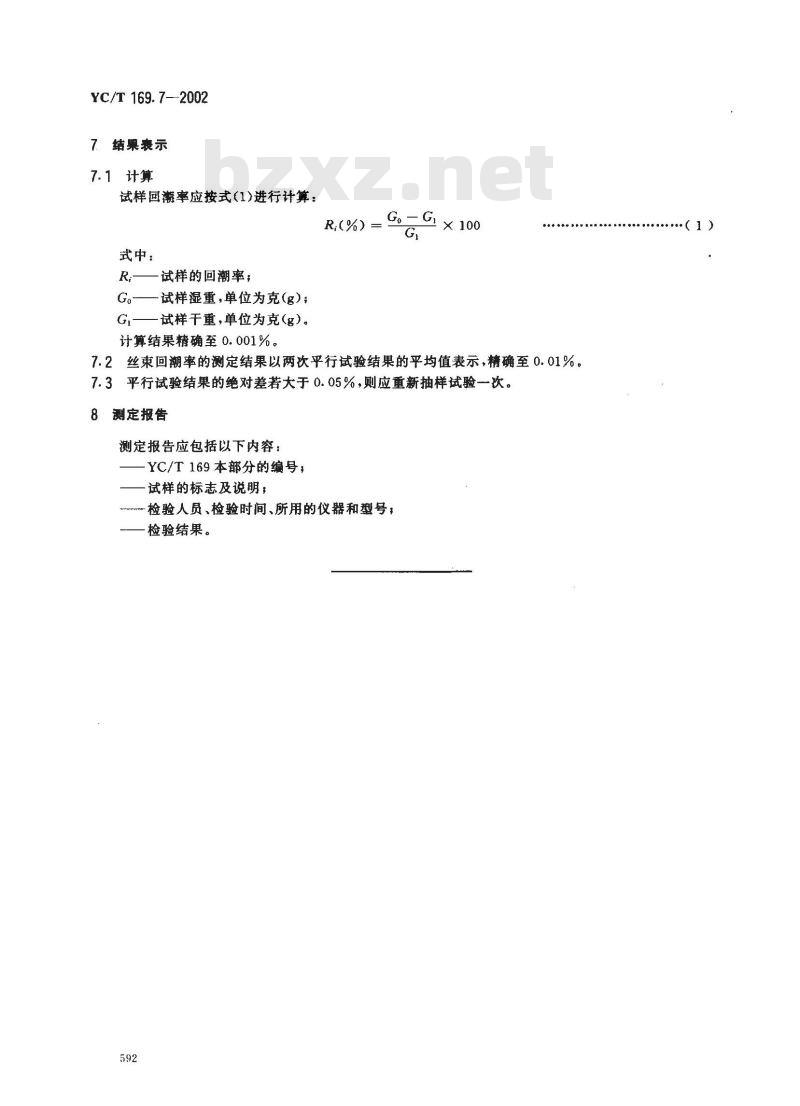

YC/T 169. 7-2002
7、 结果表示
7. 1 计算
试样回潮率应按式（1)进行计算：式中：
R,——试样的回潮率；
G。试样湿重，单位为克(g）；
Gr——试样干重，单位为克(g）。计算结果精确至0.001%。
G。 G
1×100wwW.bzxz.Net
2丝束回潮率的测定结果以两次平行试验结果的平均值表示，精确至0.01%，7.2
3平行试验结果的绝对差若大于0.05%，则应重新抽样试验一次。8
测定报告
测定报告应包括以下内容：
YC/T169本部分的编号：
试样的标志及说明，
检验人员、检验时间、所用的仪器和型号，检验结果。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
