【冶金行业标准(YB)】 耐火泥浆稠度试验方法

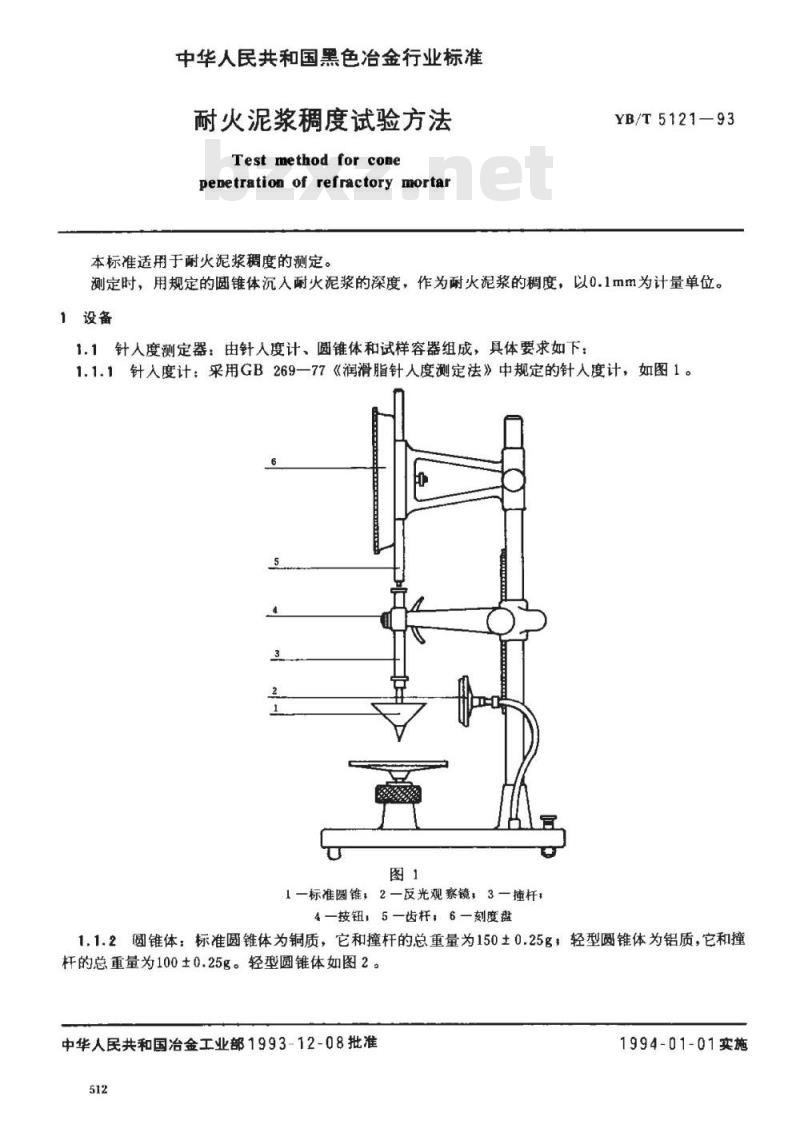

中华人民共和国黑色治金行业标准耐火泥浆稠度试验方法
Test method for cone
penetration of refractory mortar本标准适用于耐火泥浆稠度的测定。YB/T5121—93
测定时，用规定的圆锥体沉入耐火泥浆的深度，作为耐火泥浆的稠度，以0.1mm为计量单位。1设备
1.1针人度测定器：由针人度计、圆锥体和试样容器组成，具体要求如下：1.1.1针人度计：采用GB269一77《润滑脂针人度测定法》中规定的针人度计，如图1。5
1一标准圆锥，2一反光观察镜，3—撞杆：4一按钮，5一齿杆，6一刻度盘
1.1.2圆锥体：标准圆锥体为铜质，它和撞杆的总重量为150±0.25g；轻型圆锥体为铝质，它和撞杆的总重量为100±0.25g。轻型圆锥体如图2。中华人民共和国冶金工业部1993-12-08批准512
1994-01-01实施

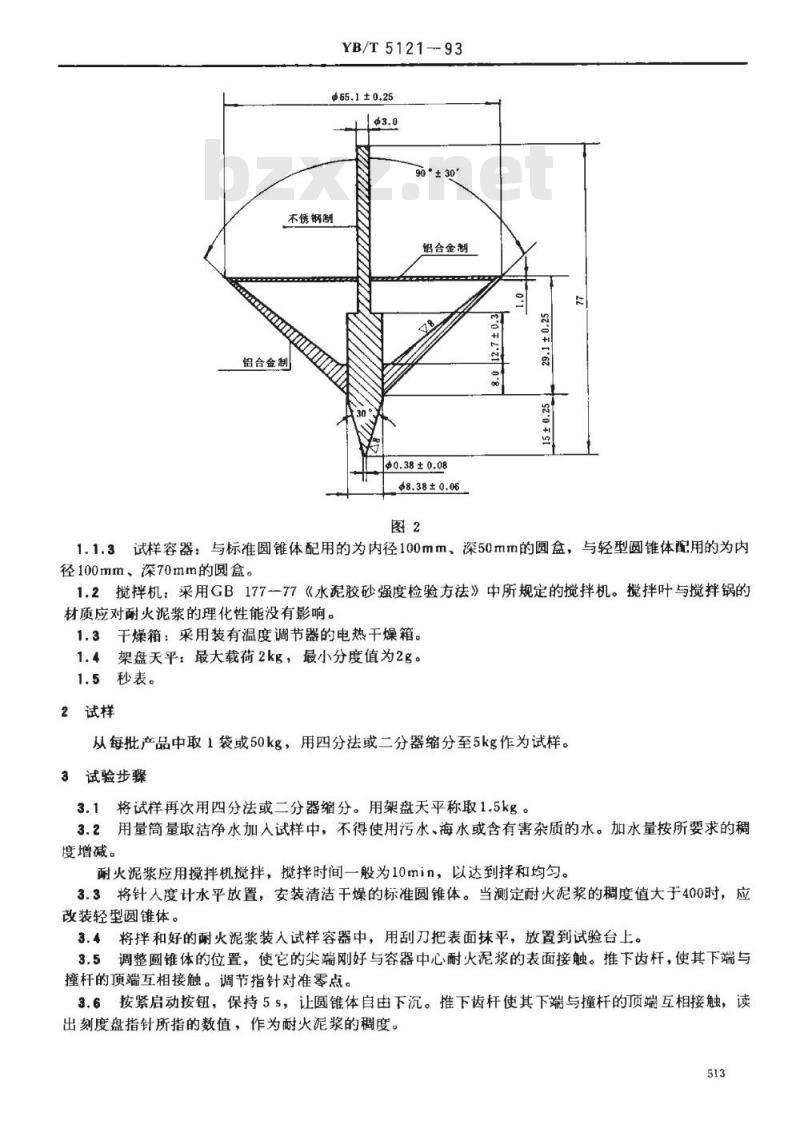

YB/T5121--93
$65.1±0.25
90·±30
不锈钢制
留合金制
铝合金制
$0.38±0.08
$8.38±0.06
sz0+sT
1.1.3试样容器：与标准圆锥体配用的为内径100mm、深50mm的圆盒，与轻型圆锥体配用的为内径100mm、深70mm的圆盒。
1.2搅拌机：采用GB177--77《水泥胶砂强度检验方法》中所规定的搅拌机。搅拌叶与搅拌锅的材质应对耐火泥浆的理化性能没有影响。1.3干燥箱：采用装有温度调节器的电热干燥箱。1.4架盘天平：最大载荷2kg，最小分度值为2g。1.5秒表。
2试样
从每批产品中取1袋或50kg，用四分法或二分器缩分至5kg作为试样。3试验步骤
3.1将试样再次用四分法或二分器缩分。用架盘天平称取1.5kg。3.2用量筒量取洁净水加入试样中，不得使用污水、海水或含有害杂质的水。加水量按所要求的稠度增减。
耐火泥浆应用搅拌机搅拌，搅拌时间一般为10min，以达到拌和均匀。3.3将针人度计水平放置，安装清洁干燥的标准圆锥体。当测定耐火泥浆的稠度值大于400时，应改装轻型圆锥体。
3.4将拌和好的耐火泥浆装入试样容器中，用刮刀把表面抹平，放置到试验台上。3.5调整圆锥体的位置，使它的尖端刚好与容器中心耐火泥浆的表面接触。推下齿杆，使其下端与撞杆的顶端互相接触。调节指针对准零点。3.6按紧启动按钮，保持5s，让圆锥体自由下沉。推下齿杆使其下端与撞杆的顶端互相接触，读出刻度盘指针所指的数值，作为耐火泥浆的稠度。513

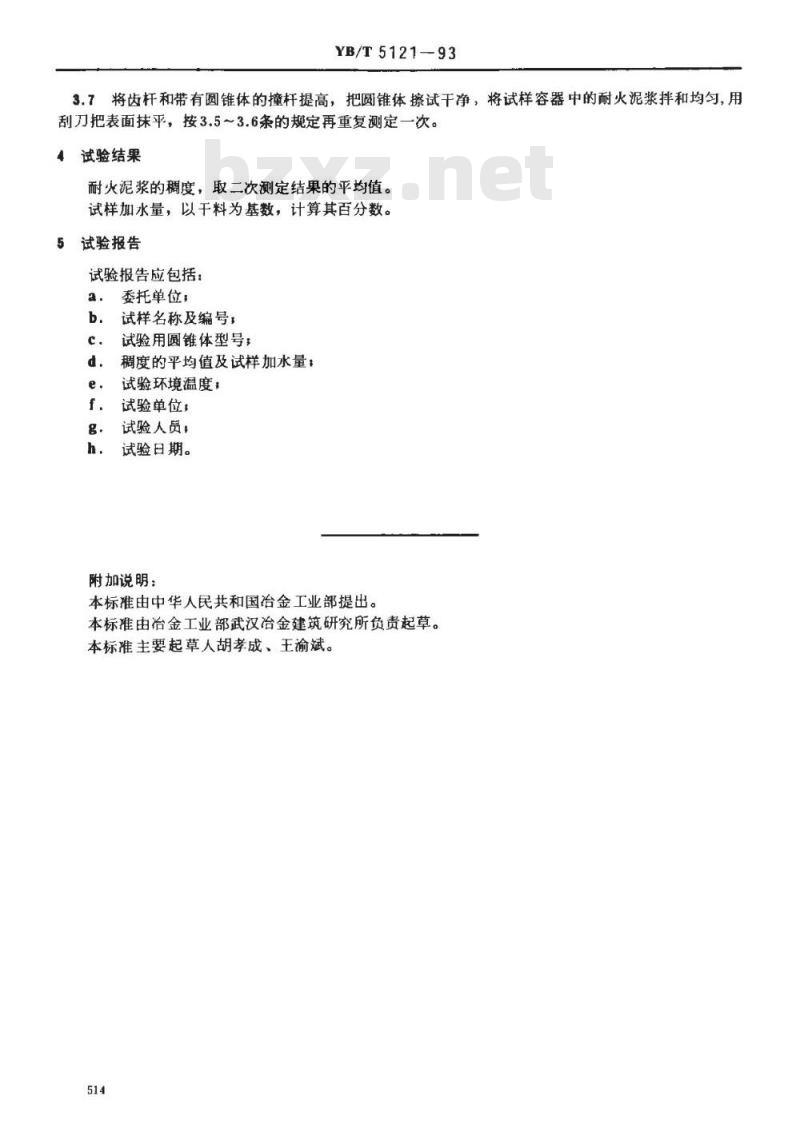

YB/T5121-93
3.7将齿杆和带有圆锥体的撞杆提高，把圆锥体擦试干净，将试样容器中的耐火泥浆拌和均匀，用刮刀把表面抹平，按3.5～3.6条的规定再重复测定一次。4
试验结果
耐火泥浆的稠度，取二次测定结果的平均值。试样加水量，以干料为基数，计算其百分数。5试验报告
试验报告应包括：
委托单位；
试样名称及编号：
试验用圆锥体型号：下载标准就来标准下载网
稠度的平均值及试样加水量，
试验环境温度：
试验单位：
试验人员，
试验日期。
附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由冶金工业部武汉冶金建筑研究所负责起草。本标准主要起草人胡孝成、王渝斌。514
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
