【铁路运输行业标准(TB)】 铁路车站旅客引导显示系统设置标准

中华人民共和国铁道行业标准
TB/T 3303—2000
铁路车站旅客引导显示
系统设置标准下载标准就来标准下载网
2000-10-24发布
中华人民共和国铁道部发布
2001-05-01实施

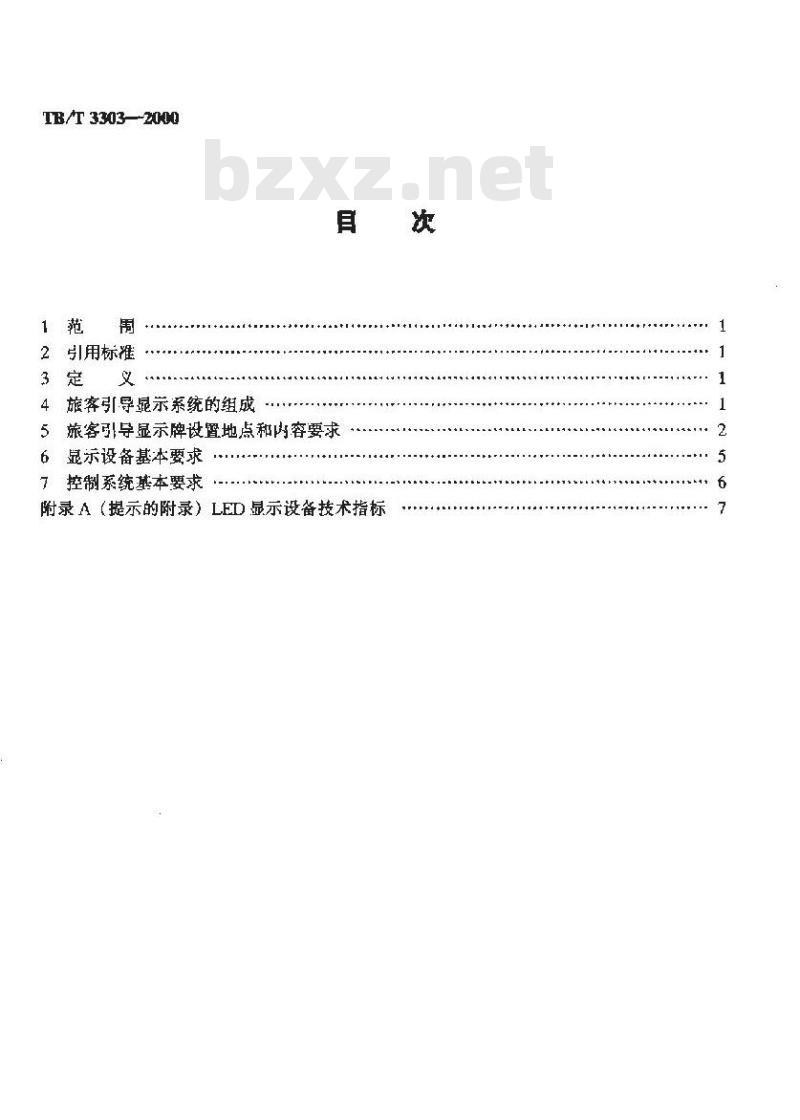

TB/T 3303--2000
2引用标准
旅客引导显示系统的组成
5旅客引导显示牌设置地点和内容要求6显示设备基本要求
控制系统基本要求
附录A（提示的附录）LED显示设备技术指标IB/T 3303-2000

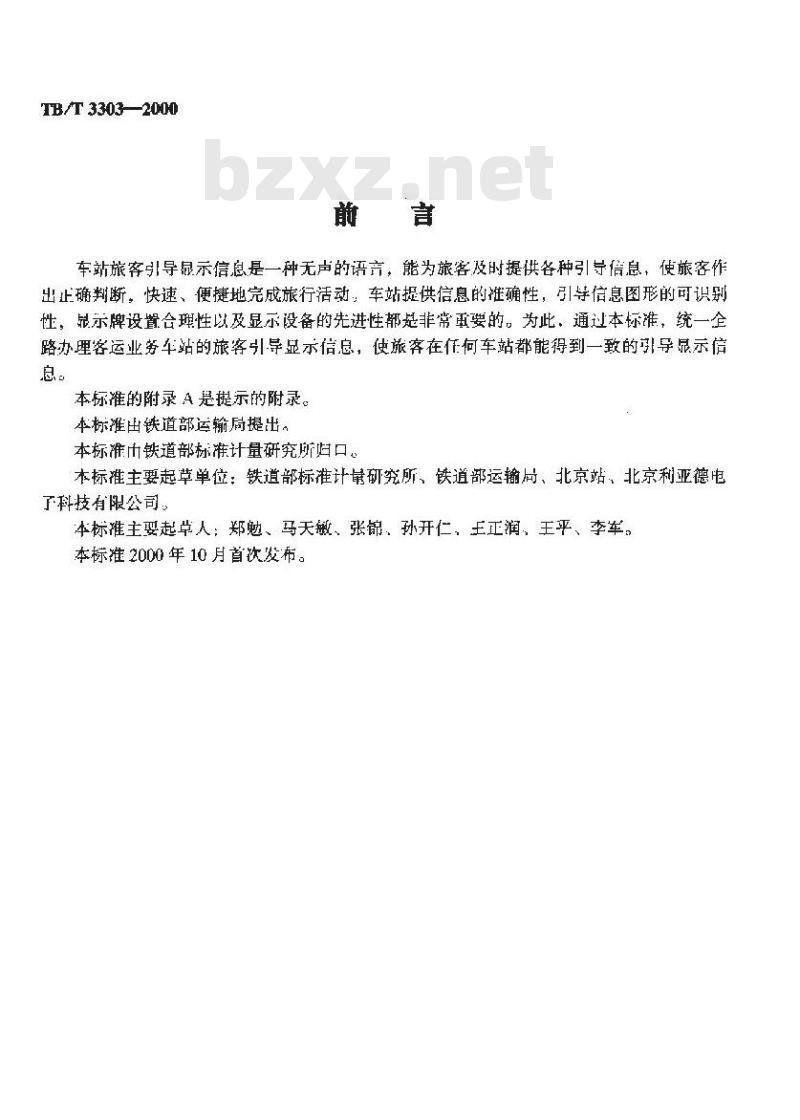

车站旅客引导示信息是一种无声的语言，能为旅客及时提供各种引导信息，使旅客作出止确判断，快速、便捷地完成旅行活动，车站提供信息的确性，引导信息图形的可识别性，显示牌设置合理性以及显示设备的先进性都是非常再要的。为此通过本标准，统一全路办理客运业务车站的旅客引导显示信息，使旅客在任何车站都能得到一致的导显示信息。
本标准的附录A是提示的附录。
本标准由铁道部运输局提出。
本标准市铁道部标准计量研究所口本标准主要起草单位：铁道部标准计量研究所，铁道部运输局、北京站，北京利亚德电了科技有限公司
本标难主要起草人：郑勉、马天敏、张锦、孙开仁，王正润、王平、李军。本标准2000年10月首饮发布。

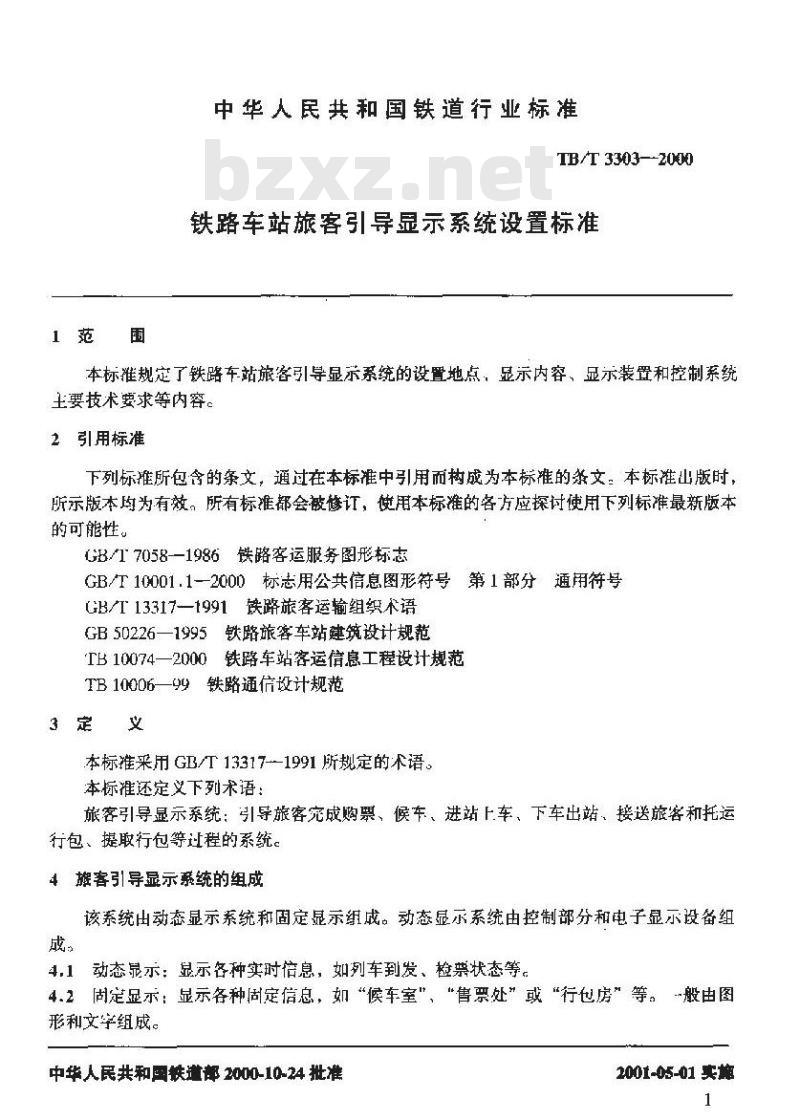

1范围
中华人民共和国铁道行业标准
TB/T 3303--2000
铁路车站旅客引导显示系统设置标准本标准规定了铁路车站旅客引导显示系统的设置地点，显示内容、显示装置和控制系统主要技术要求等内容。
2引用标准
下列标推所包含的条文，通过在本标准中引用而树成为本标准的条文：本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB717058--1986路客运服务图形标志GB/T10001.12000标志用公共信息图形符号第1部分通用符号GB/I13317—1991铁路旅客运输组织术语GB50226—1995铁路旅客车站建筑设计规范TB10074—2000铁路车站客运息工程设计规范TB1000699铁路通信设计规范
3定义
本标准采用GB/T13317--1991所规定的术语。本标准还定义下列术语：
旅客引导显示系统：引导旅客究成购票、候车、进站上车，下车出站、接送旅客和托运行包、提取行包等过程的系统。4旗客引导显示系统的组成
该系统出动态显示系统和固定显示组成。动态显示系统由控制部分和电子显示设备组成，
4,1动态显示：显示各种实时信息，如列车到发、检票状态等，4.2固定显示：显示各种固定信息，如“候车室”、“售票处”或“行也房”等。般由图形和文学组成。
中华人民共和铁道部2000-10-24批准2001-05-01 实施
TB/T 3303—2000

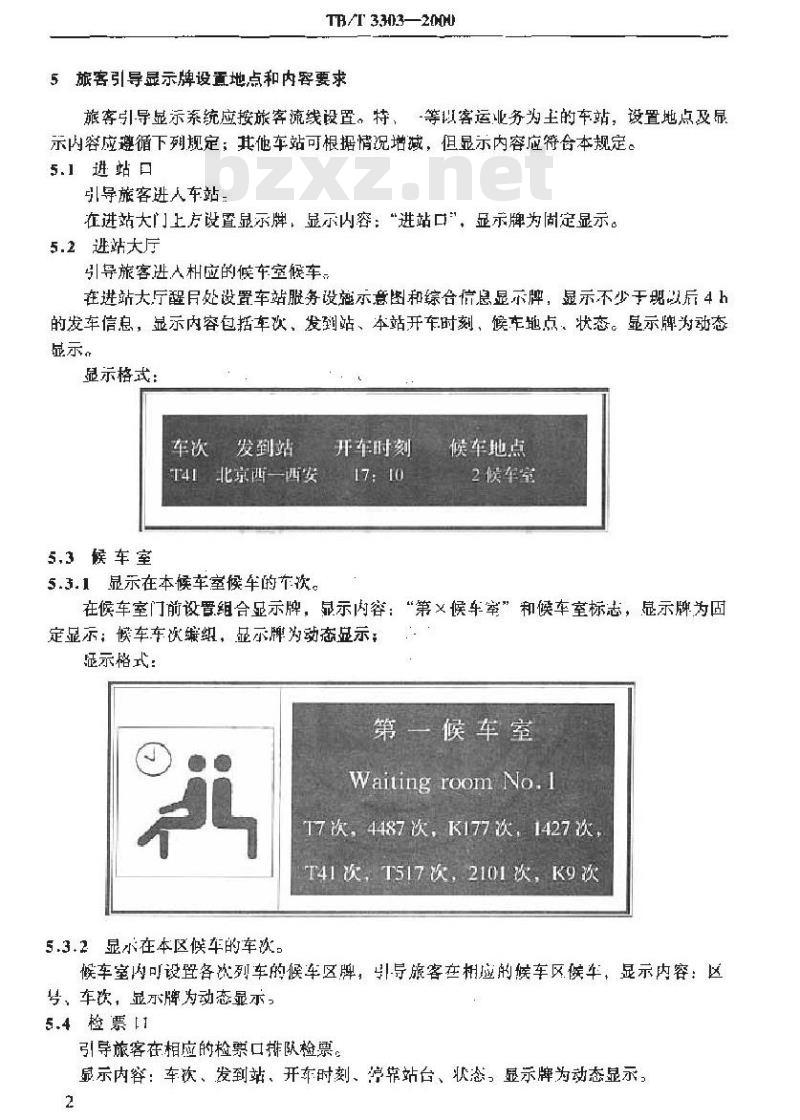

5旅客引导录示牌设重地点和内容要求旅引导显示系统应按旅客流线设置。特，等以客运业务为主的车站，设置地点及显示内容应遵循下列规定；其他车站可根据情况增减，但显示内容应符合本规定。5.1进站口
引导旅客进人车站：
在进站大门上方设置显示牌，显示内容：“进站口”，显示牌为固定显示。5.2进站大厅
引导旅客进人朴应的候车室候车，在进站大厅醒目处设置车站服务设示意图和综合信息显示牌，显示不少于现以后4h的发车信息，显示内容包括车次，发到站、本站开车时刻，候车地点，状态。显示牌为劲态显示。
显示格式：
车次发到站开车时刻
141北京西一西安17：10
5.3候车室
5.3.1显示在本候车室候车的车次。候车地点
2候车室
在候车室门前设胃组合显示牌，显示内容：“第义候车室”和候车室标志，显示牌为固定显示；模车车恢织，品示牌为动态显示，证示格式：
第一候车室
Waiting roomNo.I
T7次，4487次，K177次，1427次，T41次，T517次，2101次，K9次
5.3.2显小在本区候车的车次：
候车室内可设置各法列车的候车区牌，乳导旅客在相应的候车区候车，显示内容：区号、车次，显牌为动态显示，
5.4检票
引导旅客在相应的检票口排队检票，赢示内容：车次、发到站、开车时刻、常靠站台、状恣显示牌为动态显示，2
显示格式：
FB/T 3303--2000
T41次北京西—西安
17:10开
正在检票（状态）
2站台
注：状态栏显示内容也括：正点、晚点、晚点时分、晚点末足、正在检票、停止检票，在此候车。
5.5天桥（廊遵），地道
引导旅客行至正确的踏台：
在天桥（廓道）、地道内通向各个站台口应设置显示牌，显承内穿，站台编号、该站台现时发到）车欲、发（到）时刻、发到站、车厢号等，显示牌为动态显示。显示格：
←123··车厢T41次北京西—西安17：10开2站台--161718车厢5.6站台
引导站台上的旅客上车。
站台工须设站台牌显示本站台编号、到发的车次、开（到）点、发到站，时钟（站台另有时钟系统除外)；对于中间站台应能同时显示站台两侧的两趟车，并有明确的区分指小。显小内容：车次、本站到开点、运行区间。显示牌为双面动态显尔。显示格：
T41次17：10开北京西—一西安
5.7 出站口
引导旅客出站战接站客人在出站口接站，T45次18：10开北京西一南
在站台逻当地点设置出站可导牌，并在出站口设置期显的标志（文字、图标），显示内容：“出站口”，壶示牌为固定显求。为方使接站客人，出站口还应设置显示到达车次信息的显示牌，显示内容：到达的车次，发到站、本站到点、停靠站台、晚点信息，显示牌为动态显示、显示格式：
车次发到站
130广州—北京西
5.8售票厅
TB/T 33032000
到达时刻
为在售票买票的旅客提供售票信息。停靠站台
晚点信息
约晚点30分
在售票厅大门上力应有明显的显示牌，显示内容：“售票厅”，显示牌为固定显示。在较大的售票厅内还虚设有售票动态信息，显示内容为车次、发到站、剩余票额、剩余票额可用定量或定性方式显示。显示格式：
发到站
北京西-西安
T41北京西-西安
剩余票额
硬座软座硬卧软卧
12856020
有有无有
注：定量显示；剩余票额显示实数：定性显示，剩余票额显示有或无、5.9贵宾、软席、军人，母婴候车室引导旅客在贵宾，软席，军人，母婴候车室候车，并为旅客提供列车运行信息。在贵宾，软席，牵人，母婴候车室大门上方设置显示牌，显示内容：“贵宾（或软席、军人、母婴）候车室”，显示牌为固定显示。在贵宾、软席、军人，母婴候车室内还应设置列车运行信息显示牌，显示内容：车次，发到站、本站到开点，停站台、状态，显示牌为动态显示：晟示格式：
T41次北京西一西安
18：10开
正在检票（状态）
2站台
注：状态橙显示内穿包括：正点、晚点、晚点时分、晚点术定、正在检票、停止检票在此候车。
5.10行包房（托运，提取处）
为在行包房托运或提取行李的旅客提供行包托运信息和行包到送信息等。A
TB/T 3303—-2000
在行包房大门前应有明显的显示牌，显示内穿：“行包房（托运、提取处）”，显示牌为固定显求。
行包到达信息，可以动态显示、电脑触摸查询、电话语言查询等方式提供信息：行包托运处显示牌、显示公告、业务通知等内穿，显示牌为动态显示。5.11在旅客通行场所，如在站台，拐弯、楼梯口等导向不明确处，可用图形和文字方式设置引导牌，显示牌为固定显示。5.12显示牌文字使用简体汉字，并应有英文显示，图形标志应符合GB/T10001.1的规定。少数民族地区按有关规定应增加少数民族文字显示，6显示设备基本要求
6.1固定显示
6.1.1图形和颜色应符合GB/T7058和GB/T10001.1的规定。6.1.2文字可选用宋，楷、黑三种字体，字体大小应与显示牌大小相协调。6.1.3显示牌醒日，亮度适当，文字清晰，不褪色不变色。6.21动态显示
6.2.1显示牌应选用先进的主动发光平板显示媒体（如LFD、PDP等）。6.2.2显示牌装置方式有单面式、双面式及双翼组合式，牌面椒据需要按单行、双行或多行设置。
6.2.3显示学符的字体和大小可随显示效果需要设定。6.2.4显示方式根据需要应具有左存移动，左右展开，上下移动、上下展开，字体翻转、简单动画、局部文字闪烁等功能。6,2.5显示牌显示的图形、图像、文字信息应稳定、清晰、明亮、失控点数小于方分之三，且为离散数字。显示牌的结构、外观、色调与车站建筑协调一致。6.2.6显示系统应具有防雨、防湿、防、防雷、防锈、防霉、防鼠害、抗干扰、抗寒、晒等保护措施。
6.2.7大型车站微机采用双机热备份方式控制显示，有关电子元器件应尽量采用通用件。6.2.8显示信息的发布速度应能满足引导要求。6，2.9显示系统的安装结构应牢固，外形美观，便于维护。6.2.10显示系统平均无故障时间大于10000hg6.2.11室内显示设备运行温度满足0～+45*C；室外显示设备运行温度满足30～~+ 50 ℃
6.2.12室内显示设备亮度应大于70cdl/m2；半室外显示设备亮度应大于700cd/m2；室外显示设备亮度应大于4000d/m。
6.2.13显示通讯距离大于1000m时应采取信号加强措施。6.2.14显示牌工作环境相对湿度10%～90%6,2.15电源输入： 220 V±10%, 50 Hz 或 380 V±10%，50 Hz交流电。显示系统控制设备的房间，应按计算机房标准装修。6.2.161
6.2.17引导系统电源、接地保护、防雷、抗干扰等措施，必须符合TB10006和TB10074的要求。
6.2.18选用各种显示媒体均应符合国家相关标准和部须标准。5
7控制系统基本要求
TB/T 3303——2000
7.1为保障旅客引导显示系统的高可靠性，系统的结构设计和控制领能保证系统不间断运行，诈有很强的抗十扰能力。系统要具有按预排程序自动控制显示，传输校验纠错、人工键控修改程序，临时变更，查询等功能。了.2系统虚采用集中控制方式，能分别控制同时显示不同内容，可在控制室内监测任--典显示牌的状态及故障告暂，对任一块显示牌完成电源开关和复位操作：同一系统应能接人控制不筒类型的显示牌，
7.3各类显示牌的控显、换显、清除等时序，按客运规程和各站作业要求设定。7.4‘系统应具备接人其他信息网络的接口条件，以完成联网运行及信息交换。7.5系统应用软件使用方便，扩充灵活。6
TB/T 3303-2000
附录A
（提示的附录）
LED显示设备技术指标
LED显示系统分为微机联网显示系统和多媒体大屏鼎显示系统，A1微机联网显示系统
在微机上通过控制软件将编辑好的文字、图标和相应的控制命令传至显示系统的控制部分，显示部分师可据用选择的显示方式逐页循环显示用户编辑好的文字、图标。其士要性能指标如：
A1.1 像素大小: 3.0 mm、3.75 mm 或 5.0 mmA1,2像素间距： 4.0 mm、4.70 mm或7.62 mmcAI.3显示颜色：红、绿、黄单色或红绿双基色。A1.4像素点LED构成：1红、1绿或单色。A1.5像点密度：62500点/m2、45510点/m，17210点/m2，整屏最高亮度：室内>70cd/m2，半室外>700cd/m2，室外>4000cd/m2，A1.6
视角：>±65°
控制方式：微机连网控制，通讯故障自检，可脱机显示。A1.8E
单台微机可控制的引导总数：128个。通讯所离：1000m
显示汉字种类：16×16点阵，24×24点阵，32×32点阵。A1.12
显示英文：16×8点阵，24×12点阵，32×16点阵。平均无故障时间：不小于10000h。AI.13
显示寿命：不小于 [00 000 hs
画面制新频率：1Hz
设备运行溢度：室内0～+45C，室外-30~+50℃A1.16
设备储温度：-40~：+60\C
A1.18相对温度：10%~90%，防腐、防锈处理。电源要求：220V±10%，50Hz或380V上10%，50HzA1.19
显示方式：左右移动，左有展开，匕下展开，闭合展开，简单动，立即显示，平A1.20
清上卷，局部文字闪炼，
A2多媒体大屏显示系统
显示屏可播放电视视频节目、显示动态画面，适用于广告、宜传等综合性显示，其主要性能指标如下：
A2.1像素大小：室内3.75trim或5.0mm，室外15mm、19mm或Φ26mmg7
TB/T 3303—2000
A2.2显示灰度：红绿各256级灰度，65536种显示颜色或红绿蓝各256级灰度，16777216种颜色：采用非线性视觉校正技术。A2.3像素间距：室内屏4.70 tm或7.62 mml，室外屏16 mm、22 mm，32 mmc42.4像素密度：室内屏45510点／m2或17210点／m2，室外屏3906点/m22048点/r2、1 024点/m2。
A2.5整屏最高亮度：室内>100cd/m2，室外4000cd/m2。A2.6
视角：>士65°。
A2.7控制方式：计算机800×600模式下所有VGA模式自动识别和跟踪，配接多媒体卡可显示 PAL、NTSC等视频信号。A2.8
显示文字：各种字体。
平均无故障时间：不小于10000h。显示寿命：不小于100 000 h
画面剃新频率： 大于 60 Hz.
设备运行温度：室内0一+45C，室外－3～+\Cc设备储藏溢度：-40～+60“C
相对温度：10%～90%，防腐、防锈处理，电源要求：220 V±10%，380 V±10%，50HzeA2.16通讯距离：200 mc
