【国家标准(GB)】 鞋类通用检验方法 耐磨试验方法

UDC.685.3 - 620.17

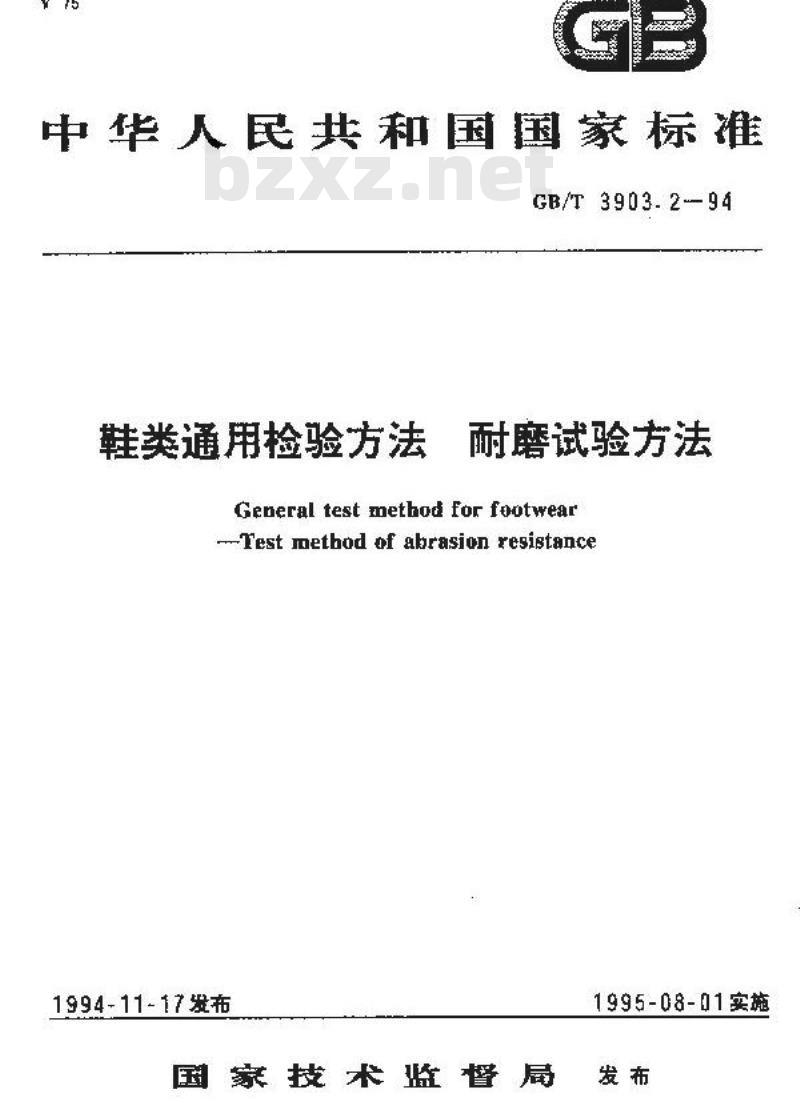

中华人民共和国国家标准
GB/T3903.2-94
鞋类通用捡验方法
耐磨试验方法
General test method for footwear--Test method of abrasion resistance1994-11-17 发布
1995-08-01实施
国家技术监督

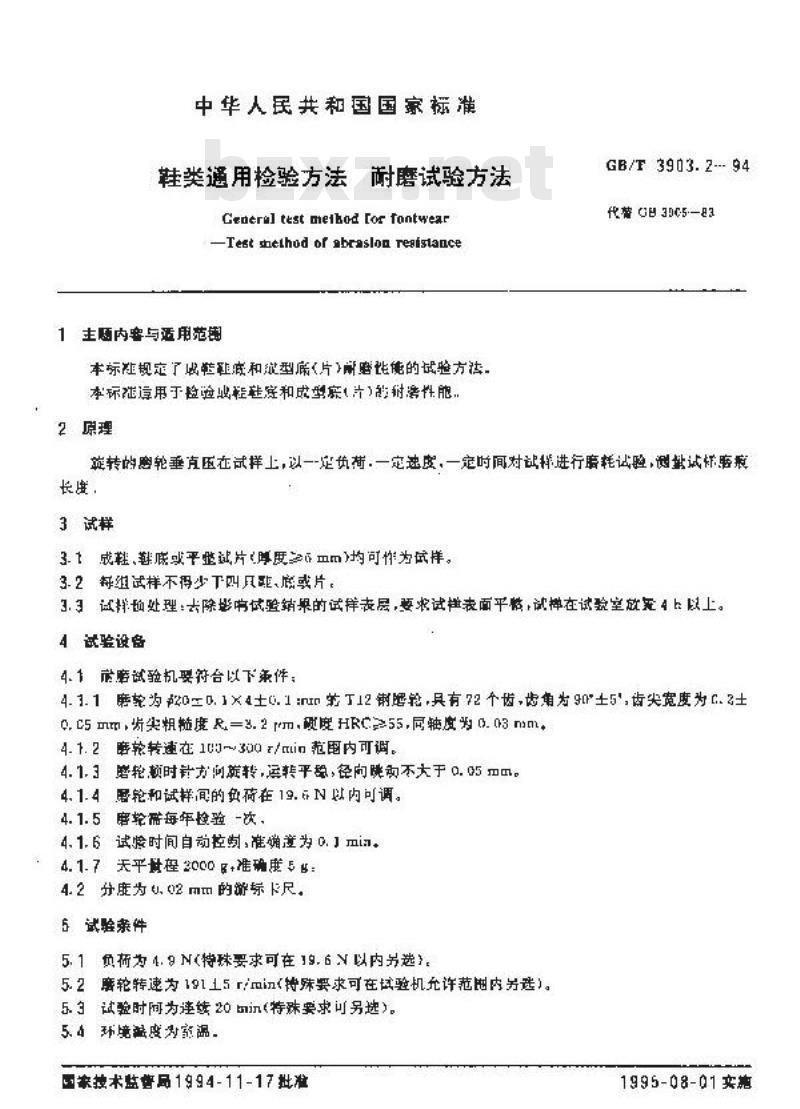

中华人民共和国国家标准
鞋类通用检验方法耐磨试验方法Ceneral test melhod [or fontwea?Test snethod of abraslon resistance1主随内密与适用范倒
本标随规定了出轻粒底和放型席(片)前磨能优的试验方法本标能遵用于险验庭和成型家片的耐诺性能，2原理
GB/T3903.2---94
代G3005-3bzxZ.net
英转的奥轮垂直压在试样上，以一-定负荷，一定独度，一定时间对试样进行廉耗试脸，测献试怀磨痕长
3试样
3.成，底或平整试片厚度血m均可性为低样。3.2将组试样不得少下叫只既、底或片。3.3试排纳处理：古除始响试验销果的试样表层，要求试推表面平临，试禅在试验室放宽4以上。4试验设备
4.1前磨试验机要符合以下策件；4.1.1廉轮为20±0.1×4±0.11nun第T12睡轮，具有72个齿，齿角为90±5,齿尖宽度为c.2±0.C5mm步尖粗粒度R,=3.2rm.硬度HRC255,同轴度为0.03mm.4.1.2磨轮转速在10~300z/in范围内可调。4.1.3磨轮赖时针方间旋转，运转平龄，径向跳动不大于0.05mm。4.1.4展轮和试样间的负商在19.N以内可调。4.1.5磨轮需每年检验-次，
4. 1. 6试验时间自动控制,准确意为0. min。4. 1. 7天平谢程 2000 B+准确度 5 B4.2分度为U.02mm的游标k尺，
5、试验亲件
5.1负布为4.9N(特殊要求可在19.6N以内另选。5.2磨轮转速为191上5r/min（特殊要求可在试验机允许范函内另避）。5.3试验时间为连练20min（特殊要求可另选）。5.4环境温度为家.
国家势术监善员1994-11-17批准1995-08-01实施

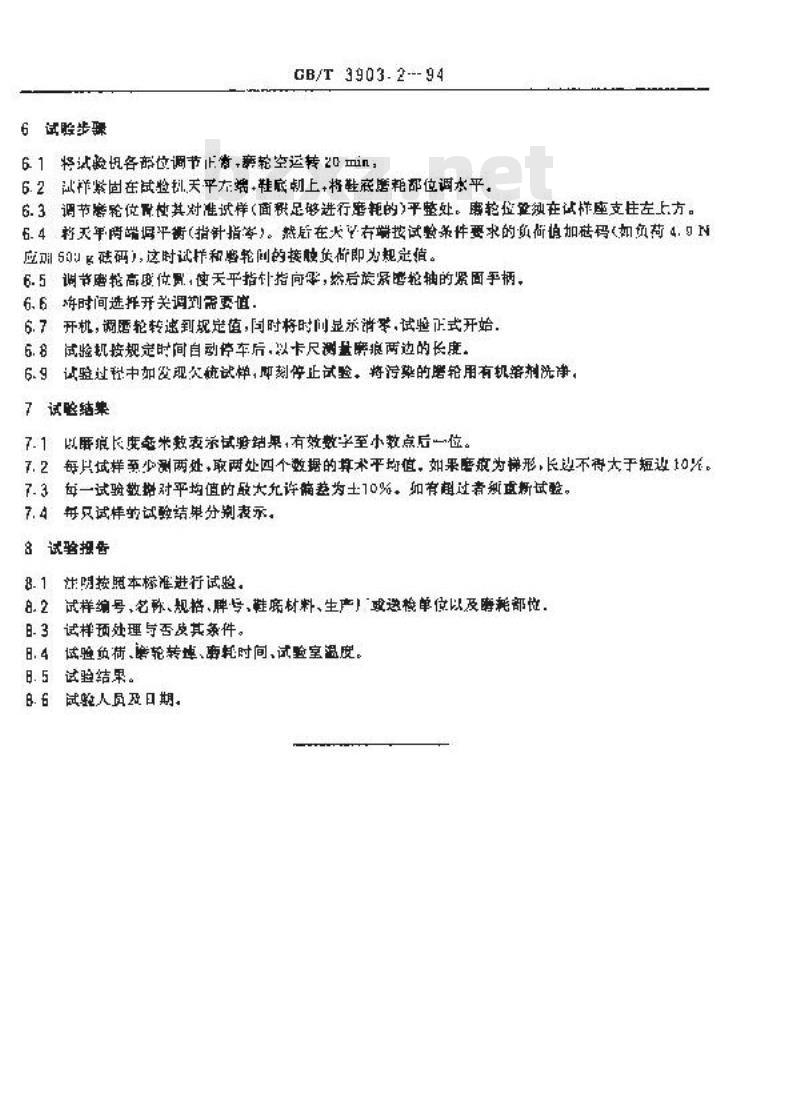

6试股步骤
GB/T3903-2--94
61将试龄迅各部位调节正资，廉轮空运转20min，6.2试祥紫固在试验机天平左端+鞋底制上，将鞋底磨艳部位调水平。6.3调节磨轮位配快其对准试样（面积足够进行磨耗的)平整处。廉轮位登独在试样座支住左上方。6.4将天年两罐泻平衡（指针指等）。热罚在大Y存掌按试整龄条件要求的负向加砖码<如负荷4.0N应列50U础码），这时试样和磨轮间的接触负价即为规定值。6.5调节磨轮高位置，使天平指针指向学，给后旅紧轮抢轴的紧固手柄，6.6游时间选择开关调到需要值.6.7开机，谢磨轮转速到规定值，时将时间显求消孕，试照正式开始。6.8试验机接规定时间自动停车后，以卡尺测量率痕两边的长鹿。6.9试验过程中加发现欠统试样，即刻停止试验。将污染的磨轮用有机陷剂洗净，7试验结染
7.1以既痕长度米数表承试照结果，有效数字至小数点后一位。7.2每只试样要少测两处，两处四个数据的算术平均值，如果磨衰为梯形，长边不得大于短逆10元。7.3每一试验数对平均值的龄大允许筛差为土10%。如有超过者刻直新试验。7.4书只试样的试酸结果分判表示。8试验报昏
8.1注明按照本标准进行试验，
8.2试样编号、名称、规格、脾专、鞋席材料、生产）或逆稳单位以及摩耗部位日.3试样预处理与否改其象件。日.4试验负荷、磨轮转悼、耗时间、试验室温度。日.5试验结果。
8.6试人员及日期。

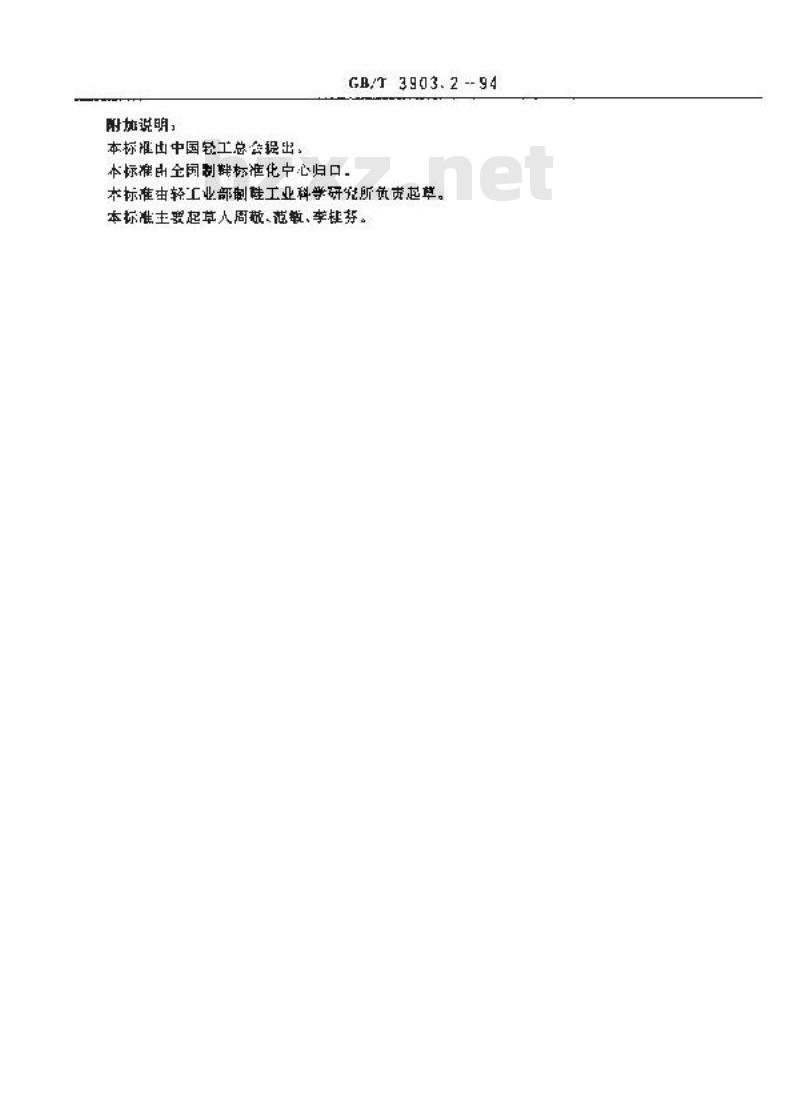

附加说明，
本标准出中国轻工总会提出
GB/T3903.2--94
本标准全国剧鞋标准化克心归口。本标准轻工业部剧鞋工业科学研究所资责起草。本标准主要起草人周敬、范教、李柱势。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
