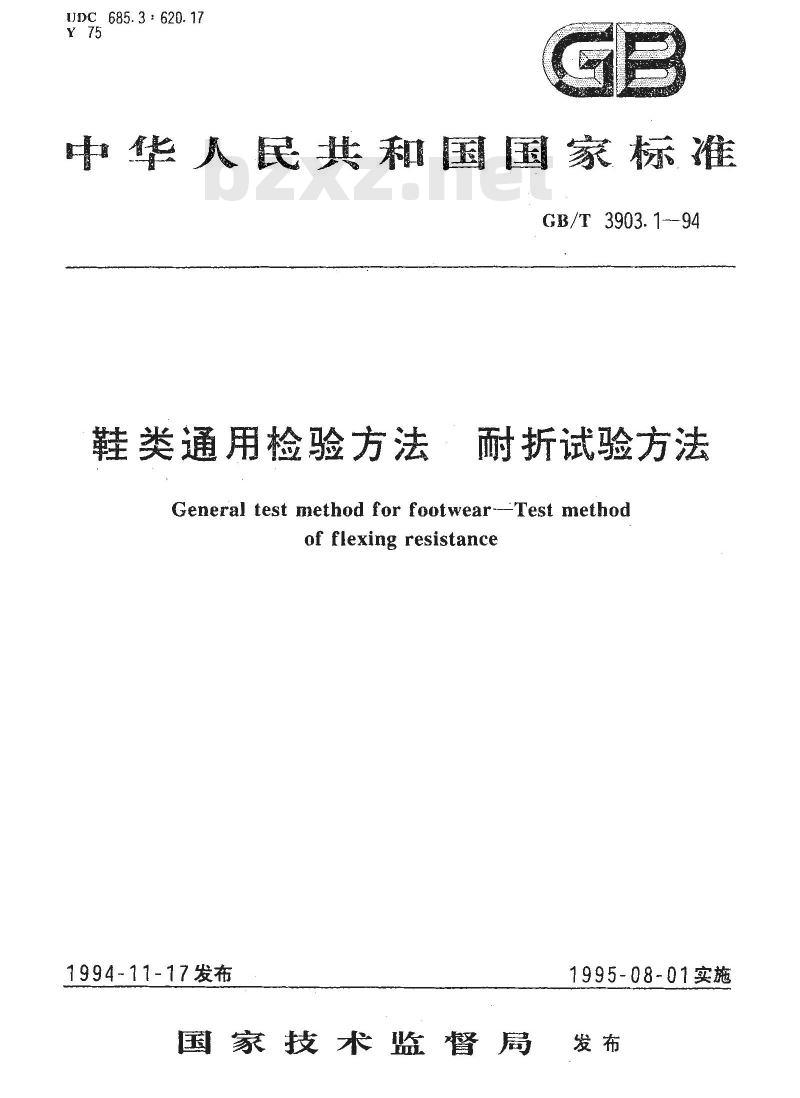

【国家标准(GB)】 鞋类通用检验方法 耐折试验方法

UDC 685. 3 : 620. 17
中华人民共和国国家标准
GB/T3903.1--94
鞋类通用检验方法下载标准就来标准下载网
耐折试验方法
General test method for footwear---Test methodof flexing resistance
1994-11-17发布
1995-08-01实施
国家技术监督局

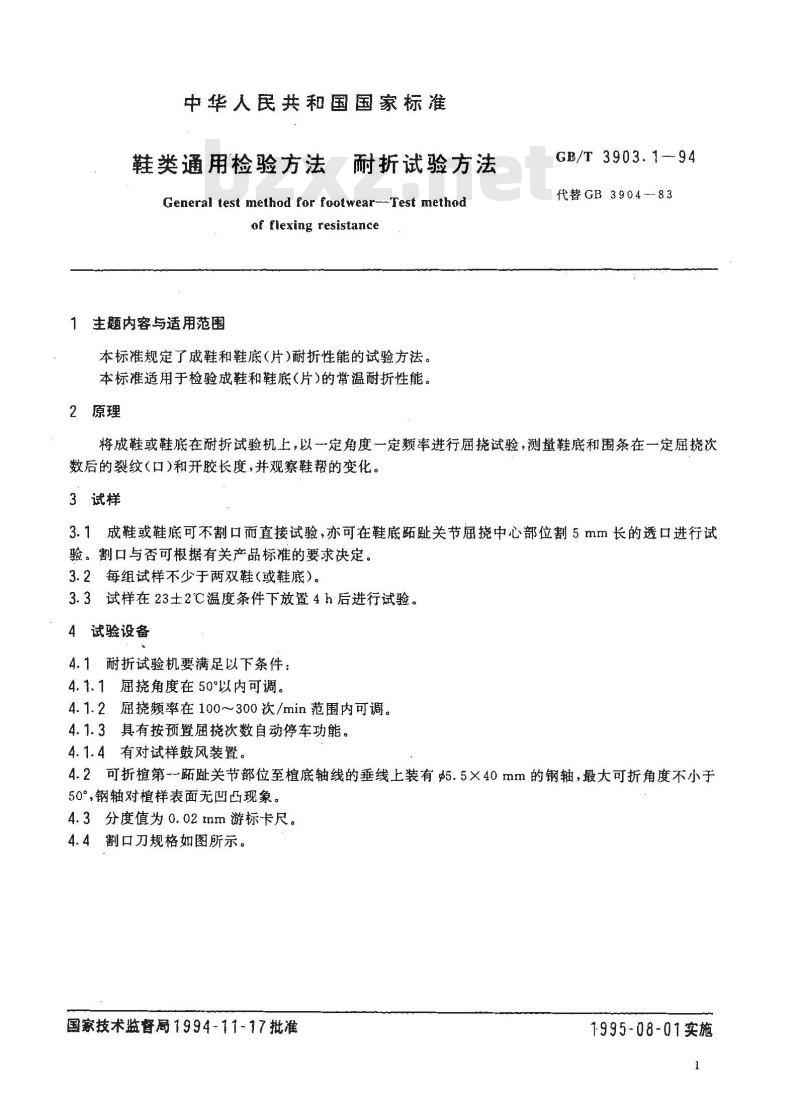

中华人民共和国国家标准
鞋类通用检验方法
耐折试验方法
General test method for footwear--Test methodof flexing resistance
1主题内容与适用范围
本标准规定了成鞋和鞋底(片)耐折性能的试验方法。本标准适用于检验成鞋和鞋底(片)的常温耐折性能。2原理
GB/T 3903.194
代替GB3904-83
将成鞋或鞋底在耐折试验机上，以一定角度一定频率进行屈挠试验，测量鞋底和围条在一定屈挠次数后的裂纹（口）和开胶长度，并观察鞋帮的变化。3试样
3.1成鞋或鞋底可不割口而直接试验，亦可在鞋底跖趾关节屈挠中心部位割5mm长的透口进行试验。割口与否可根据有关产品标准的要求决定。3.2每组试样不少于两双鞋（或鞋底）。3.3试样在23士2℃温度条件下放置4h后进行试验。4试验设备
4.1耐折试验机要满足以下条件：4.1.1挠角度在50°以内可调。
4.1.2屈挠频率在100~300次/min范围内可调。4.1.3具有按预置屈挠次数自动停车功能。4.1.4有对试样鼓风装置。
4.2可折檀第一跖趾关节部位至檀底轴线的垂线上装有$5.5×40mm的钢轴，最大可折角度不小于50°钢轴对檀样表面无凹凸现象。4.3分度值为0.02mm游标卡尺。
4.4割口刀规格如图所示。
国家技术监督局1994-11-17批准1995-08-01实施

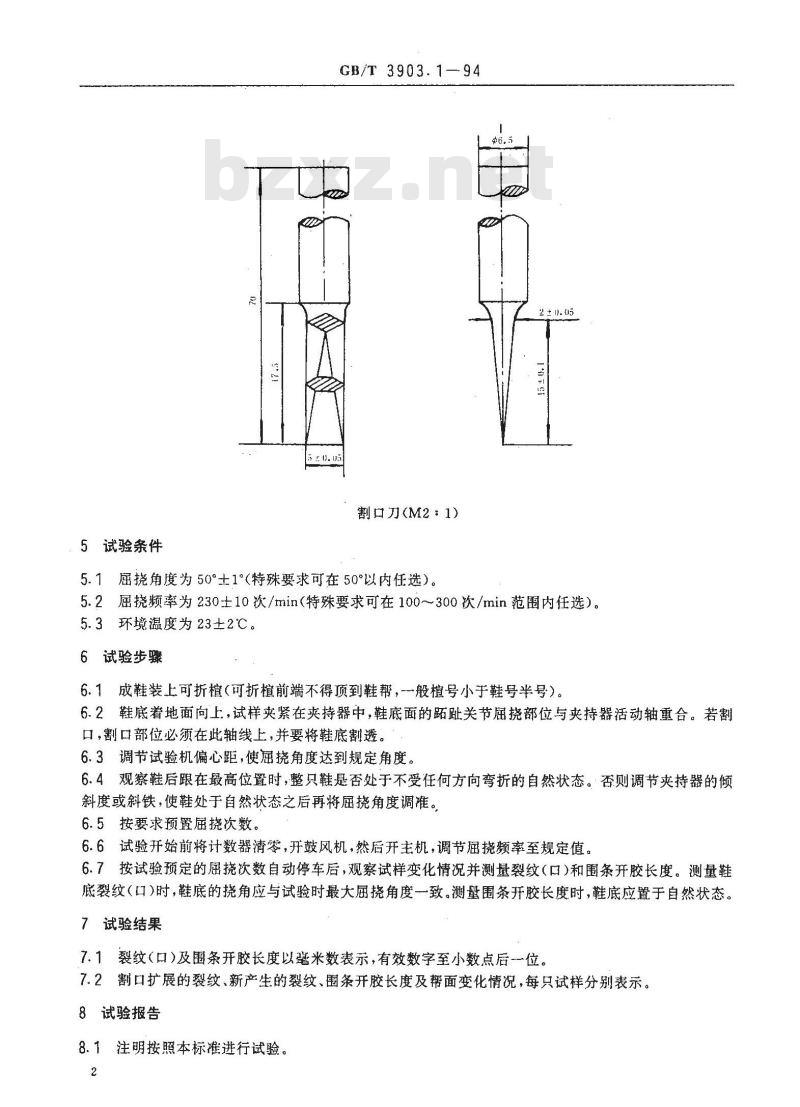

5试验条件
GB/T 3903.1—94
割口刀(M2：1)
5.1屈挠角度为50°±1（特殊要求可在50°以内任选）。2 ± 0. 05
5.2屈挠频率为230士10次/min（特殊要求可在100~～300次/min范围内任选）。5.3环境温度为23±2℃。
6试验步骤
6.1成鞋装上可折檀（可折檀前端不得顶到鞋帮，般檀号小于鞋号半号）。6.2鞋底着地面向上，试样夹紧在夹持器中，鞋底面的跖趾关节屈挠部位与夹持器活动轴重合。若割口，割口部位必须在此轴线上，并要将鞋底割透。6.3调节试验机偏心距，使屈挠角度达到规定角度。6.4观察鞋后跟在最高位置时，整只鞋是否处于不受任何方向弯折的自然状态。否则调节夹持器的倾斜度或斜铁，使鞋处于自然状态之后再将屈挠角度调准。6.5按要求预置屈挠次数。
6.6试验开始前将计数器清零，开鼓风机，然后开主机，调节届频率至规定值。6.7按试验预定的屈挠次数自动停车后，观察试样变化情况并测量裂纹（口）和围条开胶长度。测量鞋底裂纹（口）时，鞋底的挠角应与试验时最大屈挠角度一致。测量围条开胶长度时，鞋底应置于自然状态。7试验结果
7.1裂纹（口）及围条开胶长度以毫米数表示，有效数字至小数点后位。7.2割口扩展的裂纹、新产生的裂纹、闺条开胶长度及帮面变化情况，每只试样分别表示。8试验报告
8.1注明按照本标准进行试验。
GB/T 3903:1--94

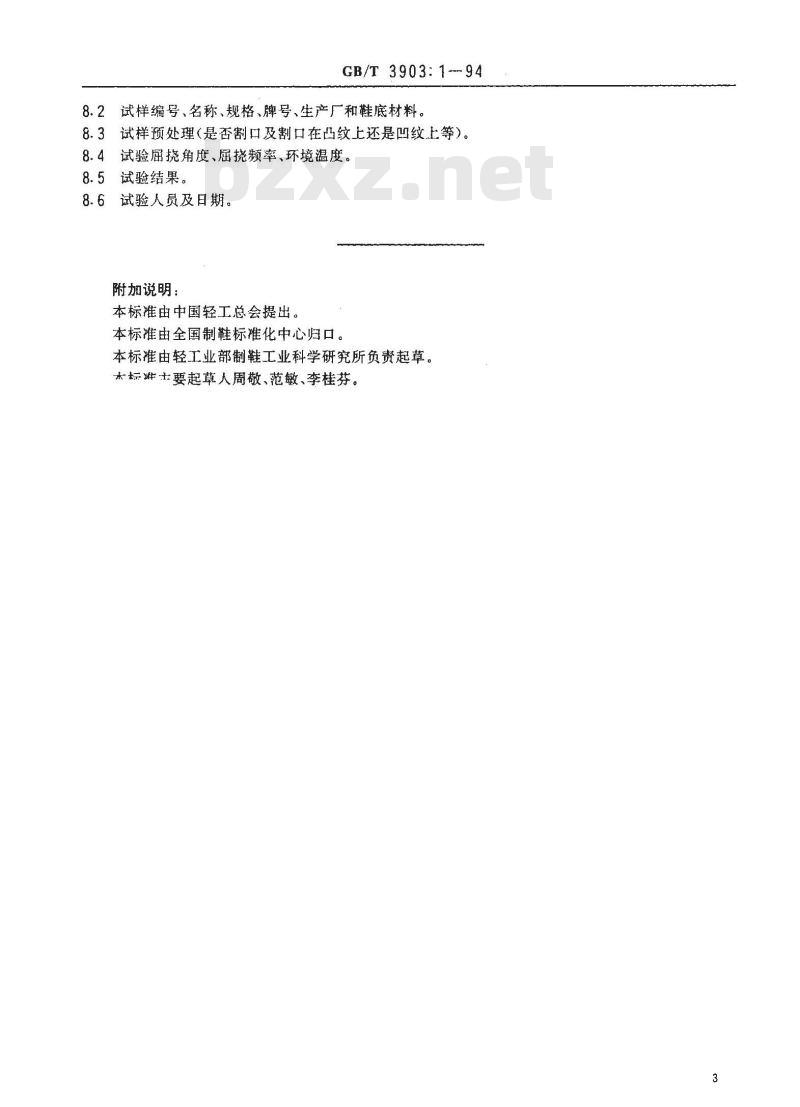

8.2试样编号、名称、规格、牌号、生产厂和鞋底材料。8.3试样预处理（是否割口及割口在凸纹上还是凹纹上等）。8.4试验届挠角度、屈挠频率、环境温度。8.5试验结果。
8.6试验人员及日期。
附加说明：
本标准由中国轻工总会提出。
本标准由全国制鞋标准化中心归口。本标准由轻工业部制鞋工业科学研究所负责起草。本坛准士要起草人周敬、范敏、李桂芬。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
