【烟草行业标准(YC)】 烟草机械 ZJ15型卷接机组

YC/T 100—1996
本标准规定了ZJ15型卷接机组的技术要求、试验方法、检验、标志、包装、运输及贮存等。可作为2J15型卷接机组的生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。ZJ15型卷接机组是由YJ15型卷烟机、YJ24型滤嘴接装机和YJ32型装盘机组成。与本标准相关的产品标准有：
YC/T 97--1996
烟草机械YJ15型卷烟机；
YC/T 98—1996
S烟草机械YJ24型滤嘴接装机；
YC/T99—1996烟草机械YJ32型装盘机。本标准自1996年11月1日起实施，从1997年11月1日起所有生产的ZJ15型卷接机组均应符合本标准。
本标准的附录 A、附录 B 都是标准的附录。本标准由国家烟草专卖局提出。本标雄由全国烟草标准化技术委员会归口。本标准起草单位：许昌烟草工业机械厂。本标准主要起草人：李德法、陶瑞兴、彭响、王宝香、李子明。90

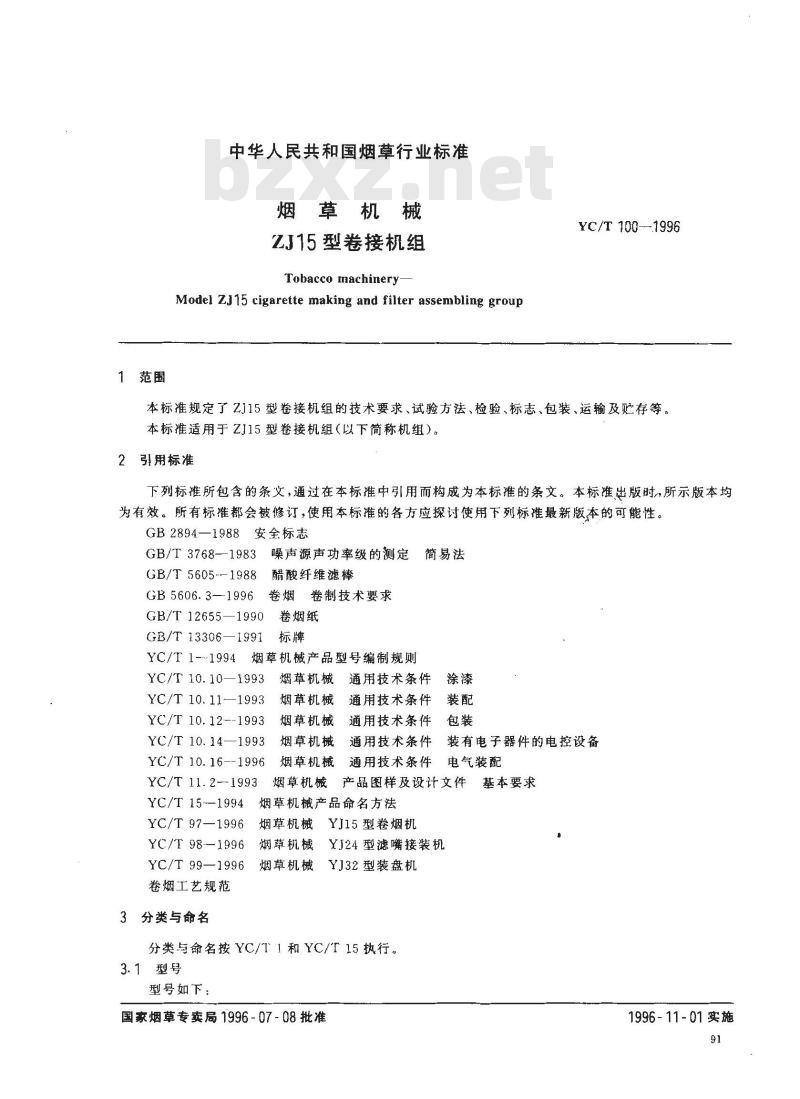

1范围
中华人民共和国烟草行业标准
烟草机械
ZJ15型卷接机组
Tobacco machinery
Model ZJ15 cigarette making and filter assembling groupYC/T 100--1996
本标准规定了ZJ15型卷接机组的技术要求、试验方法、检验、标志、包装、运输及贮存等。本标准适用于ZJ15型卷接机组（以下简称机组）。2引用标准
下列标准所包含的条文，通过在本标推中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2894—1988安全标志
GB/T 3768—-1983
噪声源声功率级的测定
简易法
GB/T 5605---1988
醋酸纤维滤棒
GB 5606. 3—1996
卷烟卷制技术要求
GB/T 12655—1990
GB/T 13306—1991
YC/T 1-·-1994
卷烟纸
烟草机械产品型号编制规则
YC/T 10.10—1993
YC/T 10. 11—1993
YC/T 10. 12.--1993
YC/T 10.14—1993
YC/T 10. 16--1996
YC/T 11. 21993
YC/T 15-1994
YC/T 97—1996
YC/T 98--1996
YC/T 99—1996
卷烟工艺规范
3分类与命名
烟草机械
烟草机械
烟草机械
烟草机械
烟草机械
通用技术条件
通用技术条件
通用技术条件
通用技术条件
通用技术条件
装有电子器件的电控设备
电气装配
烟草机械产品图样及设计文件基本要求烟草机械产品命名方法
烟草机械
烟草机械
YJ15型卷烟机
YJ24型滤嘴接装机
YJ32型装盘机
烟草机械
分类与命名按YC/T1和YC/T15执行。3.1型号

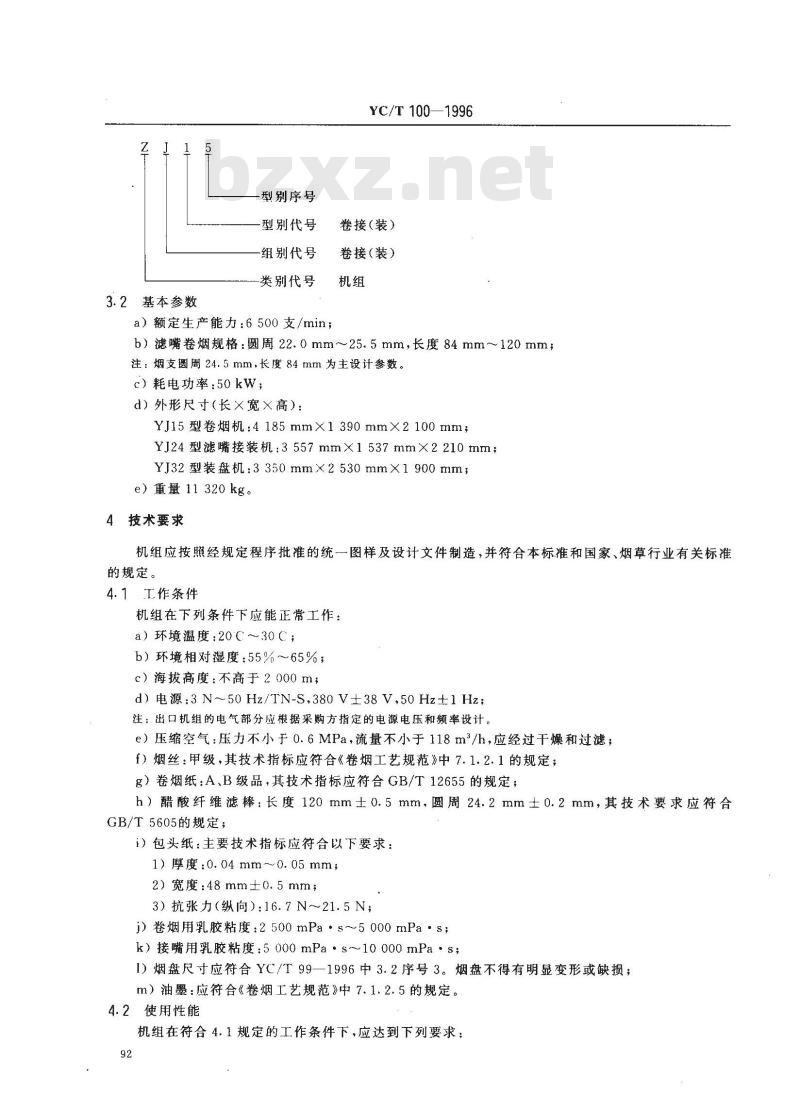

型号如下：
国家烟草专卖局1996-07-08批准1996-11-01实施
3.2基本参数
型别序号
型别代号
组别代号
类别代号
a）额定生产能力：6500支/min；YC/T100—1996
卷接（装）
卷接（装）
b）滤嘴卷烟规格：圆周22.0mm～25.5mm，长度84mm~~120mm；注：烟支圆周24.5mm，长度84mm为主设计参数。c）耗电功率：50kW；
d）外形尺寸（长×宽×高）：
YJ15型卷烟机:4185mmX1390mmX2100mm;YJ24型滤嘴接装机：3557mm×1537mm×2210mm；YJ32型装盘机：3350mm×2530mmX1900mm；e）重量11320kg。
4技术要求
机组应按照经规定程序批准的统一图样及设计文件制造，并符合本标准和国家、烟草行业有关标准的规定。
4.1工作条件
机组在下列条件下应能正常工作：a）环境温度：20℃~30C；
b）环境相对湿度：55%～65%；
c）海拔高度：不高于2000m；
d) 电源:3 N~50 Hz/TN-S,380 V±38 V,50 Hz±1 Hz;注：出口机组的电气部分应根据采购方指定的电源电压和频率设计。e）压缩空气：压力不小于0.6MPa，流量不小于118m2/h，应经过干燥和过滤；f）烟丝：甲级，其技术指标应符合《卷烟工艺规范》中7.1.2.1的规定；g）卷烟纸：A、B级品，其技术指标应符合GB/T12655的规定；h）醋酸纤维滤棒：长度120mm士0.5mm，圆周24.2mm士0.2mm，其技术要求应符合GB/T5605的规定；
i）包头纸：主要技术指标应符合以下要求：1)厚度:0.04mm~0.05mm；
2）宽度：48mm±0.5mm；
3）抗张力（纵向）：16.7N～21.5N；j）卷烟用乳胶粘度：2500mPa·s~5000mPa·s；k）接嘴用乳胶粘度：5000mPa＊s～10000mPa·s;1）烟盘尺寸应符合YC/T99—1996中3.2序号3。烟盘不得有明显变形或缺损；m）油墨：应符合《卷烟工艺规范》中7.1.2.5的规定。4.2使用性能
机组在符合4.1规定的工作条件下，应达到下列要求：92

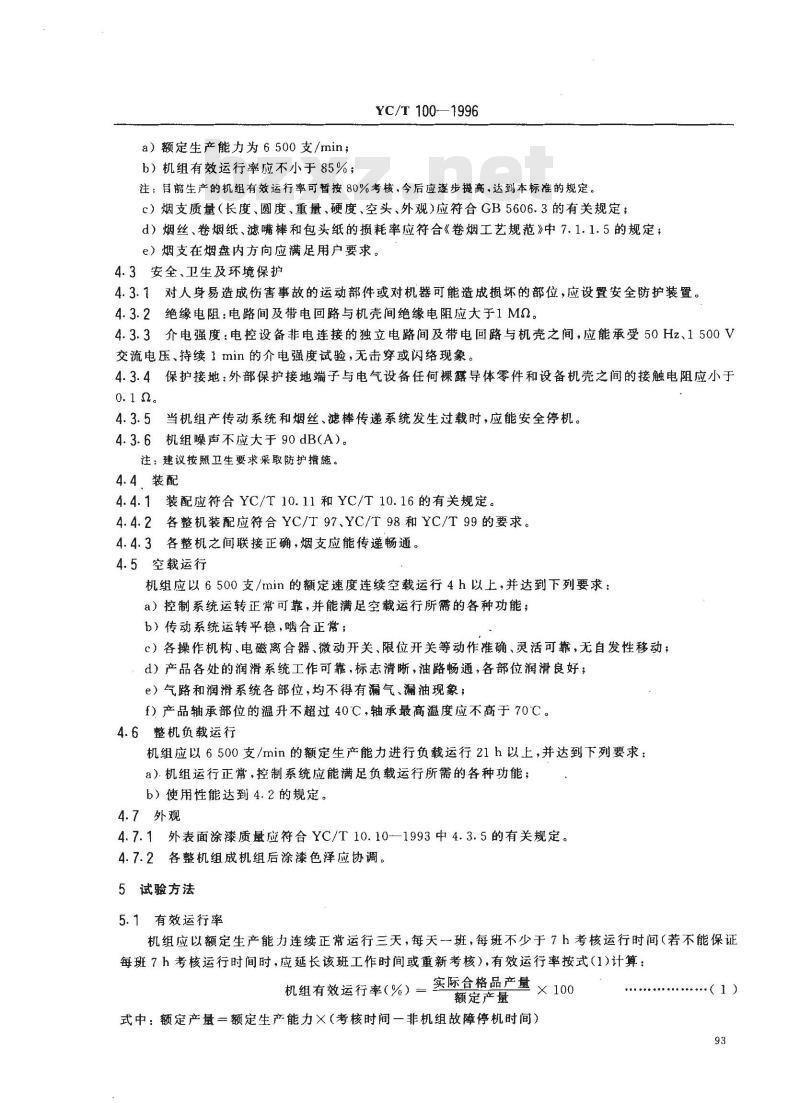

a）额定生产能力为6500支/min；b）机组有效运行率应不小于85%；YC/T100—1996
注；目前生产的机组有效运行率可暂按 80%考核，今后应逐步提高,达到本标准的规定。c）烟支质量（长度、圆度、重量、硬度、空头、外观）应符合GB5606.3的有关规定：d）烟丝、卷烟纸、滤嘴棒和包头纸的损耗率应符合《卷烟工艺规范》中7.1.1.5的规定；e）烟支在烟盘内方向应满足用户要求。4.3安全、卫生及环境保护
4.3.1对人身易造成伤害事故的运动部件或对机器可能造成损坏的部位，应设置安全防护装置。4.3.2绝缘电阻：电路间及带电回路与机壳间绝缘电阻应大于1MQ2。4.3.3介电强度：电控设备非电连接的独立电路间及带电回路与机壳之间，应能承受50Hz、1500V交流电压、持续1min的介电强度试验，无击穿或闪络现象。4.3.4保护接地：外部保护接地端子与电气设备任何裸露导体零件和设备机壳之间的接触电阻应小于0.10。
4.3.5当机组产传动系统和烟丝、滤棒传递系统发生过载时，应能安全停机。4.3.6机组噪声不应大于90dB(A)。注：建议按照卫生要求采取防护措施。4.4装配
4.4.1装配应符合YC/T10.11和YC/T10.16的有关规定。4.4.2各整机装配应符合YC/T97、YC/T98和YC/T99的要求。4.4.3各整机之间联接正确，烟支应能传递畅通。4.5空载运行
机组应以6500支/min的额定速度连续空载运行4h以上，并达到下列要求：a）控制系统运转正常可靠，并能满足空载运行所需的各种功能；b）传动系统运转平稳，啮合正常；c）各操作机构、电磁离合器、微动开关、限位开关等动作准确、灵活可靠，无自发性移动；d）产品各处的润滑系统工作可靠，标志清晰，油路畅通，各部位润滑良好；e）气路和润滑系统各部位，均不得有漏气、漏油现象；f）产品轴承部位的温升不超过40℃，轴承最高温度应不高于70℃。4.6整机负载运行
机组应以6500支/min的额定生产能力进行负载运行21h以上，并达到下列要求：a）机组运行正常，控制系统应能满足负载运行所需的各种功能；b）使用性能达到4.2的规定。
4.7外观
4.7.1外表面涂漆质量应符合YC/T10.10—1993中4.3.5的有关规定。4.7.2各整机组成机组后涂漆色泽应协调。5试验方法
5.1有效运行率
机组应以额定生产能力连续正常运行三天，每天一班，每班不少于7h考核运行时间（若不能保证每班7h考核运行时间时，应延长该班工作时间或重新考核），有效运行率按式（1)计算：机组有效运行率(%)=实际含格显产量× 100额定产量
式中：额定产量一额定生产能力×（考核时间一非机组故障停机时间）.（1)
YC/T 100--1996
注：机组有效运行率的计算与采购方日常使用机组时有效作业率的考核是有区别的，后者存在资源配置、环境条件、企业管理等因素的影响。

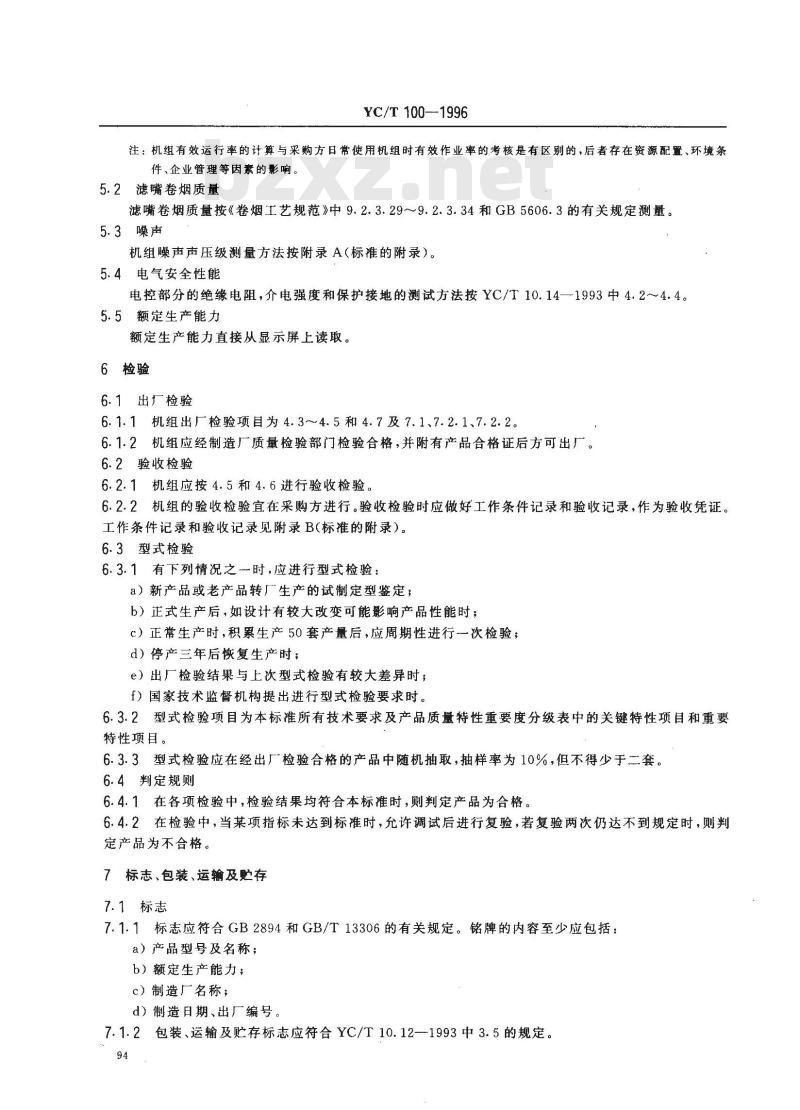

5.2滤嘴卷烟质量
滤嘴卷烟质量按《卷烟工艺规范》中9.2.3.29~9.2.3.34和GB5606.3的有关规定测量。5.3噪声
机组噪声声压级测量方法按附录A（标准的附录）。5.4电气安全性能
电控部分的绝缘电阻，介电强度和保护接地的测试方法按YC/T10.14—1993中4.2~~4.4。5.5额定生产能力
额定生产能力直接从显示屏上读取。6检验
6.1出厂检验
6.1.1机组出厂检验项目为4.3～4.5和4.7及7.1、7.2.1、7.2.2。6.1.2机组应经制造厂质量检验部门检验合格，并附有产品合格证后方可出厂。6.2验收检验
6.2.1机组应按4.5和4.6进行验收检验。6.2.2机组的验收检验宜在采购方进行。验收检验时应做好工作条件记录和验收记录，作为验收凭证。工作条件记录和验收记录见附录B(标准的附录）。6.3型式检验
6.3.1有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如设计有较大改变可能影响产品性能时；c）正常生产时，积累生产50套产量后，应周期性进行一次检验；d）停产三年后恢复生产时；
e）出厂检验结果与上次型式检验有较大差异时，f）国家技术监督机构提出进行型式检验要求时。6.3.2型式检验项目为本标准所有技术要求及产品质量特性重要度分级表中的关键特性项目和重要特性项目。
6.3.3型式检验应在经出厂检验合格的产品中随机抽取，抽样率为10%，但不得少于二套。6.4判定规则
6.4.1在各项检验中，检验结果均符合本标准时，则判定产品为合格。6.4.2在检验中，当某项指标未达到标准时，允许调试后进行复验，若复验两次仍达不到规定时，则判定产品为不合格。
7标志、包装、运输及贮存
7.1标志
7.1.1标志应符合GB2894和GB/T13306的有关规定。铭牌的内容至少应包括：a）产品型号及名称；
b）额定生产能力；bZxz.net
c）制造厂名称；
d）制造日期、出厂编号。
7.1.2包装、运输及贮存标志应符合YC/T10.12-1993中3.5的规定。94
7.2包装、运输及贮存
YC/T 100—1996
7.2.1产品包装应符合YC/T10.12中的有关要求。7.2.2随机文件应符合YC/T11.2的有关规定。7.2.3运输、贮存应符合YC/T10.12一1993中第4章的规定。在开箱验货前，若采购方在露天放置包装箱时应采取防雨、水措施。
产品责任
产品责任宜在采购方与供方签订的合同中予以明确。注：
建议至少在合同中明确：采购方在遵守本标准和产品使用说明书规定的条件下，机组自开箱验货确认无误之日起13个月内，若因制造质量而不能正常使用，供方应免费修理或更换。2采购方与供方商定的不同于本标准规定的技术要求，应在合同中予以明确。如机组有效运行率。95
A1测量仪器
YC/T 100—1996
附录A
（标准的附录）
机组噪声声压级的测定
测量仪器使用2型声级计，A计权网络。A2测量条件
A2.1机组周围不应放置障碍物。A2.2机组与墙壁的距离不得少于2000mm。A2.3背景噪声的要求按GB/T37681983中的3.2，测得的A声级与背景噪声的A声级之差应至少大于3dB(A)。
A3测量方法
A3.1传声器应面向机组噪声源，并与水平面平行。A3.2传声器距被测机组为1000mm，距地面高度1500mm。A3.3测点数与测点布置如图A1所示。A3.4背景噪声的修正按GB/T3768—1983中6.5执行。A3.5噪声声压级的计算按GB/T3766--1983中7.1执行。11
测点布置图
工作条件记录见表B1
产品型号、名称
制造厂名称
制造日期、出厂编号
测试地点、时间
测试人员（签字）
环境温度
环境相对湿度
海拔高度
YC/T 100—1996
附录B
(标准的附录）
工作条件记录和验收记录
目名称
电源:3N～50 Hz/TN-S
压缩空气
烟丝：甲级
卷烟纸：A、B级品
醋酸纤维滤棒
包头纸
卷烟乳胶粘度
接嘴乳胶粘度
评价：
长度120mm±0.5mm
圆周24.2 mm±0.2mm
抗张力(纵向)
工作条件记录
ZJ15型卷接机组
标准规定
20 ℃～30 ℃
55% ~65%
不高于 2 000 m
380 V±38 V
58 Hz±1 Hz
不小于 0. 6 MPa
不小于118m/h
符合《卷烟工艺规范》
中7.1.2.1的规定
符合GB/T12655的规定
符合GB/T5605的规定
0. 04 mm~0. 05 mm
48 mm±0. 5 mm
16. 7 N~21. 5 N
25 000 mPa *s
5 000 mPa s
5 000 mPa :s~
10 000 mPa
验收记录见表B2。
产品型号、名称
制造厂名称
制造日期、出广编号
验收地点、时间
结论：
额定生产能力
有效运行率
滤嘴卷烟质量
项目名称
YC/T 100—1996
表B2验收记录
ZJ15 型卷接机组
标准规定
6500支/min
≥85%
GB 5606. 3
烟纸、卷烟纸、滤嘴棒和包头纸的损耗率运行正常，控制系统功能齐全稳定采购方代表（签字）：
供方代表（签字）：
符合《卷烟江艺规范》
中7.1.1.5的规定
采购方单位（签章）：
年月日
供方单位（签章）：
