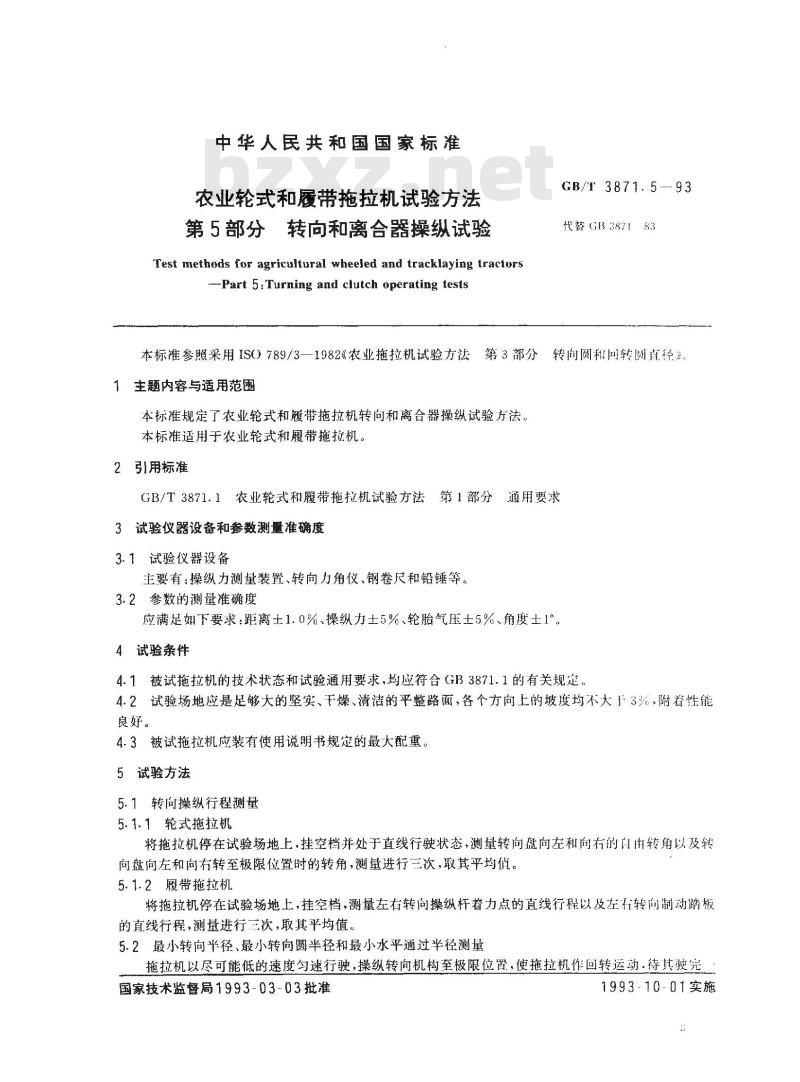

中华人民共和国国家标准
农业轮式和履带拖拉机试验方法第5部分转向和离合器操纵试验
Test methods for agricultural wheeled and trackiaying tractors-Part 5:Turning and clutch operating testsGB/T 3871.5 ---93
代替GB387183
本标准参照采用IS0789/3一1982《农业拖拉机试验方法第3部分转向圆利回转直径》。1主题内容与适用范围
本标准规定了农业轮式和履带拖拉机转向和离合器操纵试验方法。本标准适用于农业轮式和履带拖拉机。2引用标准
GB/T3871.1农业轮式和履带拖拉机试验方法第1部分通用要求3试验仪器设备和参数测量准确度3.1试验仪器设备
主要有：操纵力测量装置、转向力角仪、钢卷尺和铅锤等。3.2参数的测量准确度
应满足下要求：距离土1.0%.操纵力士5%、轮胎气压土5%、角度士1°。4试验条件
4.1被试拖拉机的技术状态和试验通用要求，均应符合GB3871.1的有关规定。4.2试验场地应是足够大的坚实、干燥、清洁的平整路面，各个方向上的坡度均不大3%，附着性能良好。
4.3被试拖拉机应装有使用说明书规定的最大配重。5试验方法
5.1转向操纵行程测量
5.1.1轮式拖拉机
将拖拉机停在试验场地上，挂空档并处于直线行驶状态，测量转向盘向左和向右的白由转角以及转向盘向左和向右转至极限位置时的转角，测量进行三次，取其平均值。5.1.2履带拖拉机
将拖拉机停在试验场地上，挂空档，测量左右转向操纵杆着力点的直线行程以及左右转询制动踏板的直线行程，测量进行三次，取其平均值。5.2最小转向半径、最小转向圆半径和最小水平通过半径测量拖拉机以尽可能低的速度匀速行驶，操纵转向机构至极限位置，使拖拉机作回转运动.待其驶完国家技术监督局1993-03-03批准1993-10-01实施
GB/T3871.5—93
个整圆圈后驶出场外，分别测量拖拉机最外轮辙（或轨辙）中心和最内轮辙（或轨辙）中心在地而上所出的圆以及拖拉机最外端点在地面上的投影圆的半径，测量应在圆周均布的三处进行，取其平均值。它们分别为RR，R，见图1。即可用R表示最小转向圆半径表示最小水通过半径以及HR让您出最小转向半径R（详见6.1条），轮式拖拉机应分别在向左转、向右转、不采用单边制动和采用单通制动等四种工况下进行。

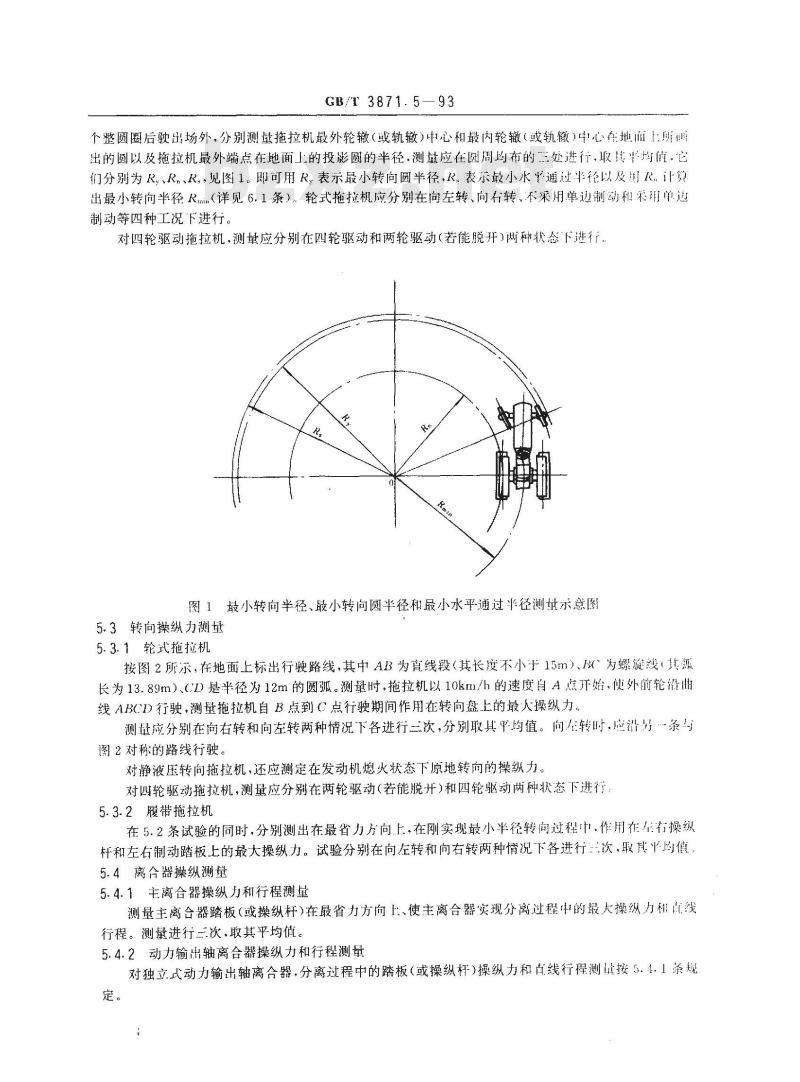

对四轮驱动拖拉机，测量应分别在四轮驱动和两轮驱动（若能脱开）两种状态下进行.图1最小转向半径、最小转向圆半径和最小水平通过半径测量示意图5.3转向操纵力测量
5.3.1轮式拖拉机
按图2所示，在地面上标出行驶路线，其中AB为直线段（其长度不小于15m）从为螺旋线（其长为13.89m）、（D是半径为12m的圆弧。测量时，拖拉机以10km/h的速度自A点开始，使外前轮滑曲线ABCD)行驶，测量拖拉机自B点到（点行驶期间作用在转向盘上的最天操纵力。测量应分别在向右转和向左转两种情况下各进行三次，分别取其平均值。向左转时.应沿好条与图2对称的路线行驶。
对静液压转向拖拉机，还应测定在发动机熄火状态下原地转向的操纵力。对四轮驱动拖拉机，测量应分别在两轮驱动（若能脱开)和四轮驱动两种状态下进行，5.3.2履带拖拉机
在5.2条试验的同时，分别测出在最省力方向上，在刚实现最小半径转向过程中.作用在在存操纵杆和左右制动踏板上的最大操纵力。试验分别在向左转和向右转两种情况下各进行次，取其平均值5.4离合器操纵测量
5.4.1主离合器操纵力和行程测量测量主离合器踏板（或操纵杆)在最省力方向土、使主离合器实现分离过程中的最大操纵力和真线行程。测量进行三次、取其平均值。5.4.2动力输出轴离合器操纵力和行程测量对独立式动力输出轴离合器，分离过程中的踏板（或操纵杆）操纵力和占线行程测量按5.4，1系规定。
GB/T 3871.5—93
对双作用式离合器的动力输出轴离合器分离过程中的踏板操纵力和点线行程·应包括分离主离合器，测量方法按5.4.1条规定。
坐标点

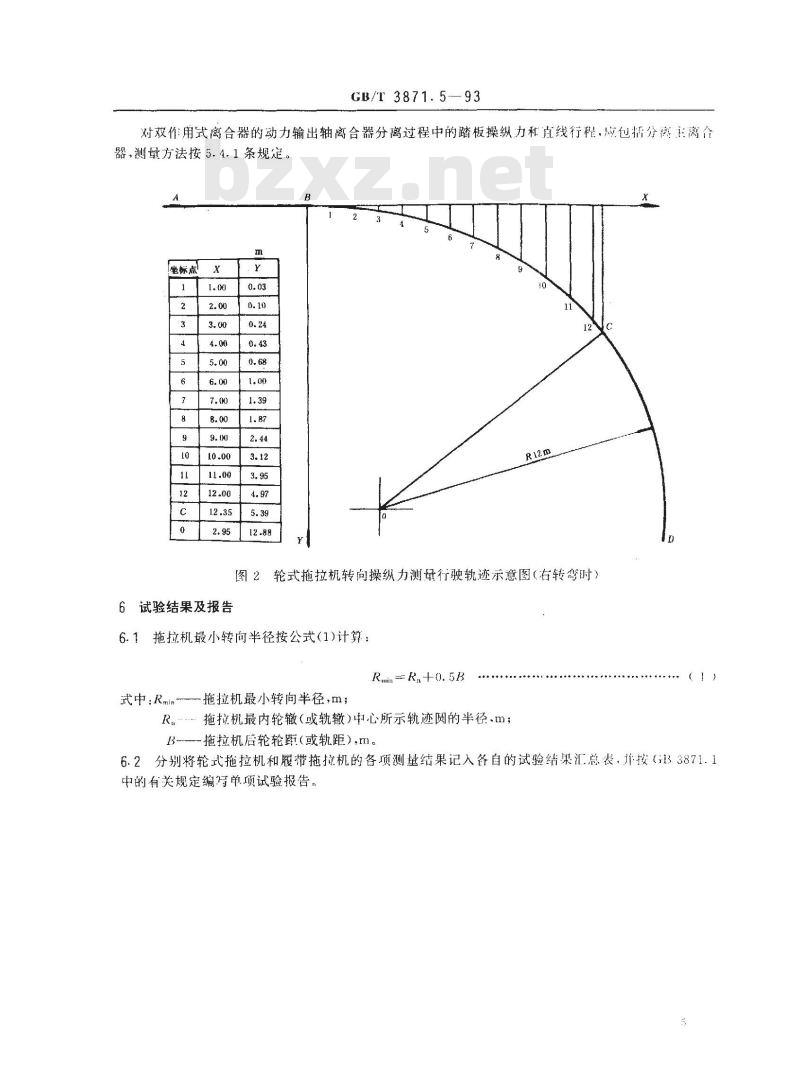

图2轮式拖拉机转向操纵力测量行驶轨迹示意图（右转弯时）6试验结果及报告
6.1拖拉机最小转向半径按公式(1)计算：R.inR.+0.5B
式中：Rmin拖拉机最小转向半径，m；R.…拖拉机最内轮辙（或轨辙）中心所示轨迹阅的半径.m；B---拖拉机轮轮距（或轨距）.m。6.2分别将轮式拖拉机和履带拖拉机的各项测望结果记入各自的试验结果汇总表，并按（133871.1中的有关规定编写单项试验报告。试验地点免费标准下载网bzxz
轮胎气压：前轮
GB/T 3871.5—93

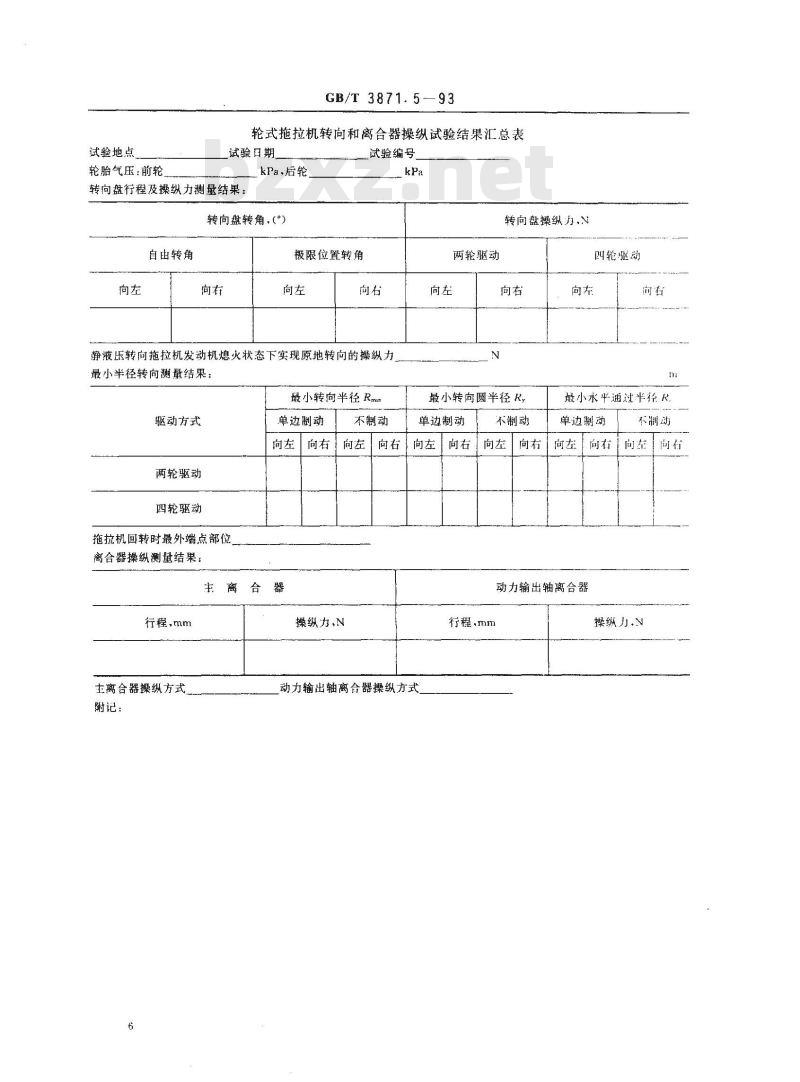

轮式拖拉机转向和离合器操纵试验结果汇总表试验日期
kPa，后轮
转向盘行程及操纵力测量结果：转向盘转角，（\）
自由转角
极限位置转角
试验编号
转向盘操纵力.N
两轮驱动
静液压转向拖拉机发动机熄火状态下实现原地转向的操纵力最小半径转向测量结果；
最小转向半径 Rman
驱动方式
两轮驱动
四轮驱动
拖拉机回转时最外端点部位
离合器操纵测量结果：
单边制动
行程，mm
主离合器操纵方式
附记；
不制动
操纵力、N
最小转向圆半径R
单边制动
动力输出轴离合器操纵方式
不制动
叫轮驱动
最小水平通过半径R
单边制动
动力输出轴离合器
行程.mm
不制动
操纵力、N
试验地点
GB/T3871.5—93

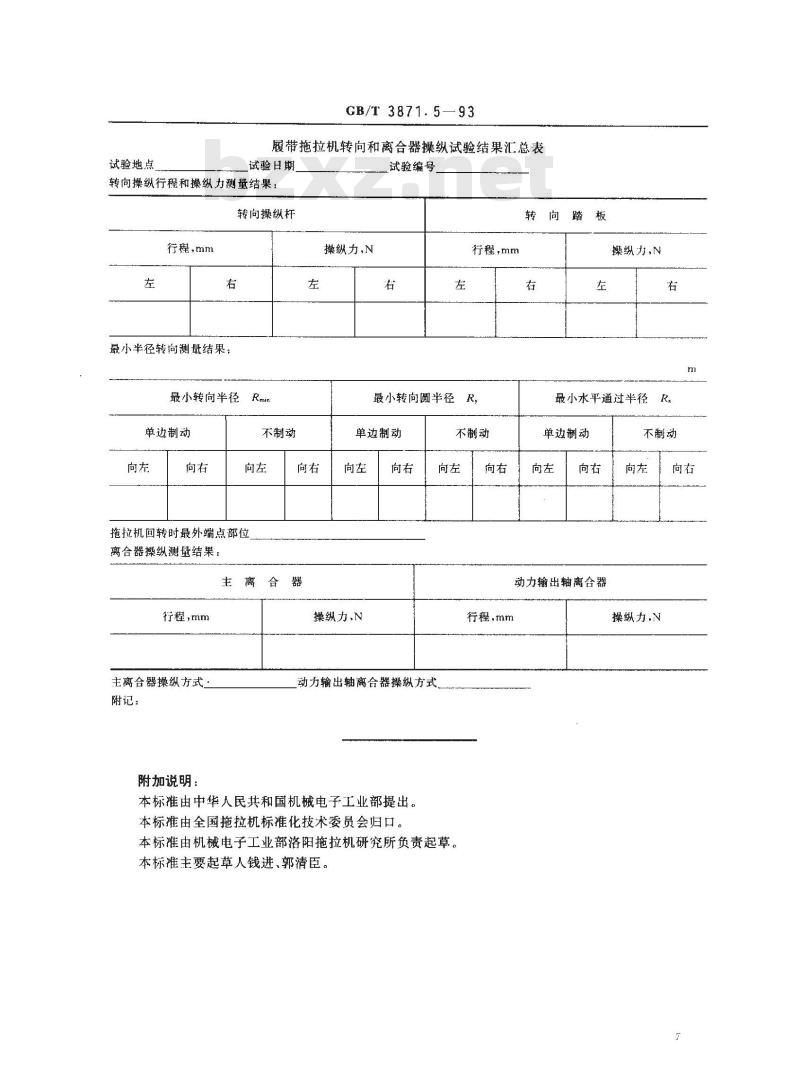

履带拖拉机转向和离合器操纵试验结果汇总表试验日期
转向操纵行程和操纵力测量结果：转向操纵杆
行程，mm
最小半径转向测量结果：
最小转向半径Rmin
单边制动
不制动
拖拉机回转时最外端点部位
离合器操纵测量结果：
主离合器
行程，mm
主离合器操纵方式
附记：
附加说明：
操纵力、N
试验编号
转向踏板
行程，mm
最小转向圆半径R，
单边制动
操纵力,N
不制动
动力输出轴离合器操纵方式
本标准由中华人民共和国机械电子工业部提出。本标由全国拖拉机标准化技术委员会归口。本标准由机械电子工业部洛阳拖拉机研究所负责起草。本标准主要起草人钱进、郭清臣。向右
操纵力,N
最小水平通过半径R
单边制动
动力输出轴离合器
行程，mm
不制动
操纵力,N
