【国家标准(GB)】 褐煤蜡粘度测定方法

中华人民共和国国家标准
褐煤蜡粘度测定方法
Determination of viscosity of montan waxUDC 665.44
GB 3814—83
本方法适用于测定褐煤蜡粘度。方法要点：褐煤蜡在规定温度下，测定体球在充满试液的倾斜试管中落下的时间，通过计算求得液态祸煤蜡粘度。
1仪器、材料和试剂
1.1倾余式滚动落球粘度it（仪器结构见下图）。仪器应符合」」G214-80《滚动落球粘度计》要求。
滚动落球粘度计
1-答接头：2帽盖；3进管，4出门管：5温度计：6螺帽；7—管塞，8—热，9—毛细管10～金属蒲斗塞，11一试球，12—水准器，13-定位孔；14—起位锁钉；15—调节水半螺栓，16—垫圈：17-塞了18一幅盖，?、、-测定管环形标记线国家标准局198308-03发布
1984-05-01实施

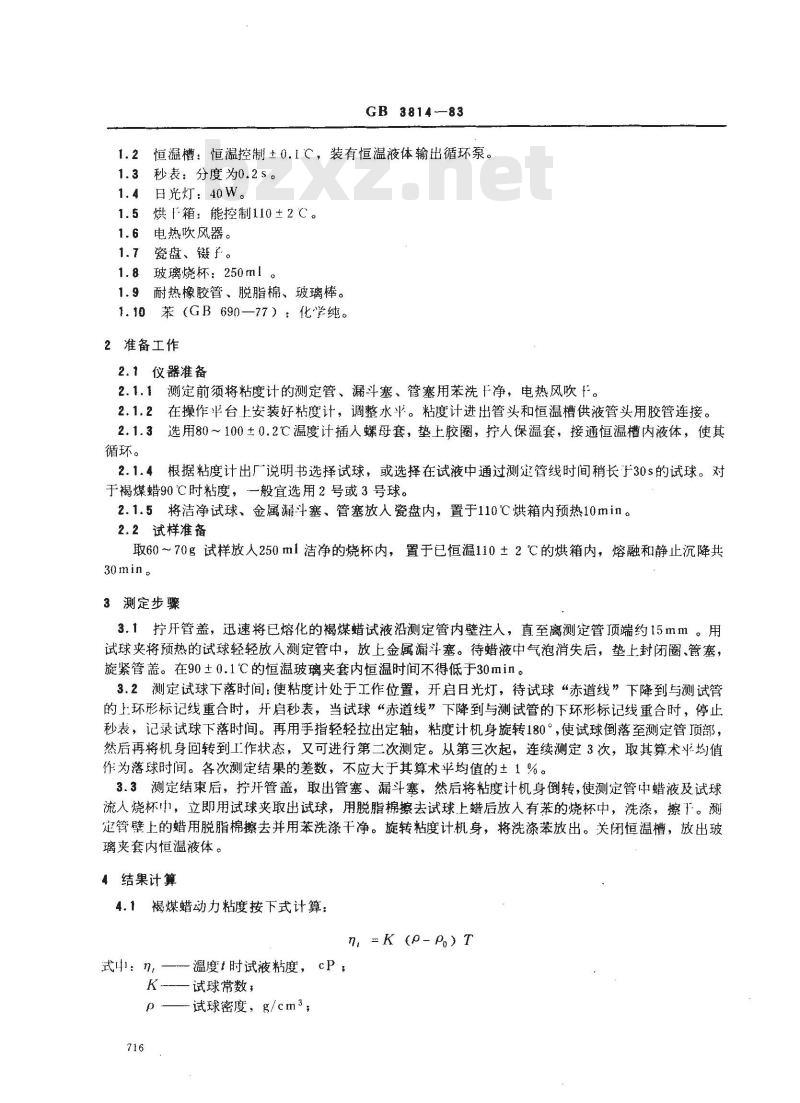

GB 3814-83
1.2恒槽：恒温控制±0.1℃，装有恒温液体输出循环泵。1.3秒表：分度为0.2s。
1.4日光灯：40W。
1.5烘f箱：能控制110±2℃。
1.6电热欧风器。
1.7瓷盘、镊子。
1.8玻璃烧杯：250ml。
1.9耐热橡胶管、脱脂棉、玻璃棒。1.10苯（GB690—77）：化学纯。2准备工作
2.1仪器准备
2.1.1测定前须将粘度计的测定管、漏斗塞、管塞用苯洗干净，电热风吹七。2.1.2在操作半台上安装好粘度计，调整水平。粘度计进出管头和恒温槽供液管头用胶管连接。2.1.3选用80～100±0.2℃温度计插人螺母套，垫上胶圈，拧人保温套，接通恒温槽内液体，使其循环。
2.1.4根据粘度计出厂说明书选择试球，或选择在试液中通过测定管线时间稍长于30s的试球。对于褐煤蜡90℃时粘度，一般宜选用2号或3号球。2.1.5将洁净试球、金属漏斗塞、管塞放人瓷盘内，置于110℃烘箱内预热10min。2.2试样准备
取60～70g试样放人250ml洁净的烧杯内，置于已恒温110±2℃的烘箱内，熔融和静止沉降共30min。
3测定步骤
3.1拧开管盖，迅速将已熔化的褐煤蜡试液沿测定管内壁注入，直至离测定管顶端约15mm。用试球夹将预热的试球轻轻放人测定管中，放上金属漏斗塞。待蜡液中气泡消失后，垫上封闭圈、管塞，旋紧管盖。在90±0.1℃的恒温玻璃夹套内恒温时间不得低于30min。3.2测定试球下落时间：使粘度计处于工作位置，开启日光灯，待试球“赤道线”下降到与测试管的环形标记线重合时，开启秒表，当试球“赤道线”下降到与测试管的下环形标记线重合时，停止秒表，记录试球下落时间。再用手指轻轻拉出定轴，粘度计机身旋转180°，使试球倒落至测定管顶部，然后再将机身回转到工作状态，又可进行第二次测定。从第三次起，连续测定3次，取其算术平均值作为落球时间。各次测定结果的差数，不应大于其算术平均值的土1%。3.3测定结束后，拧开管盖，取出管塞、漏斗塞，然后将粘度计机身倒转，使测定管中蜡液及试球流人烧杯中，立即用试球夹取出试球，用脱脂棉擦去试球上蜡后放人有苯的烧杯中，洗涤，擦王。测定管壁上的蜡用脱脂棉擦去并用苯洗涤干净。旋转粘度计机身，将洗涤苯放出。关闭恒温槽，放出玻璃夹套内恒温液体。
4结果计算
4.1褐煤蜡动力粘度按下式计算：n=(o-)T
式中：n，
温度t时试液粘度，cP，
试球常数；
试球密度，g/cm2，

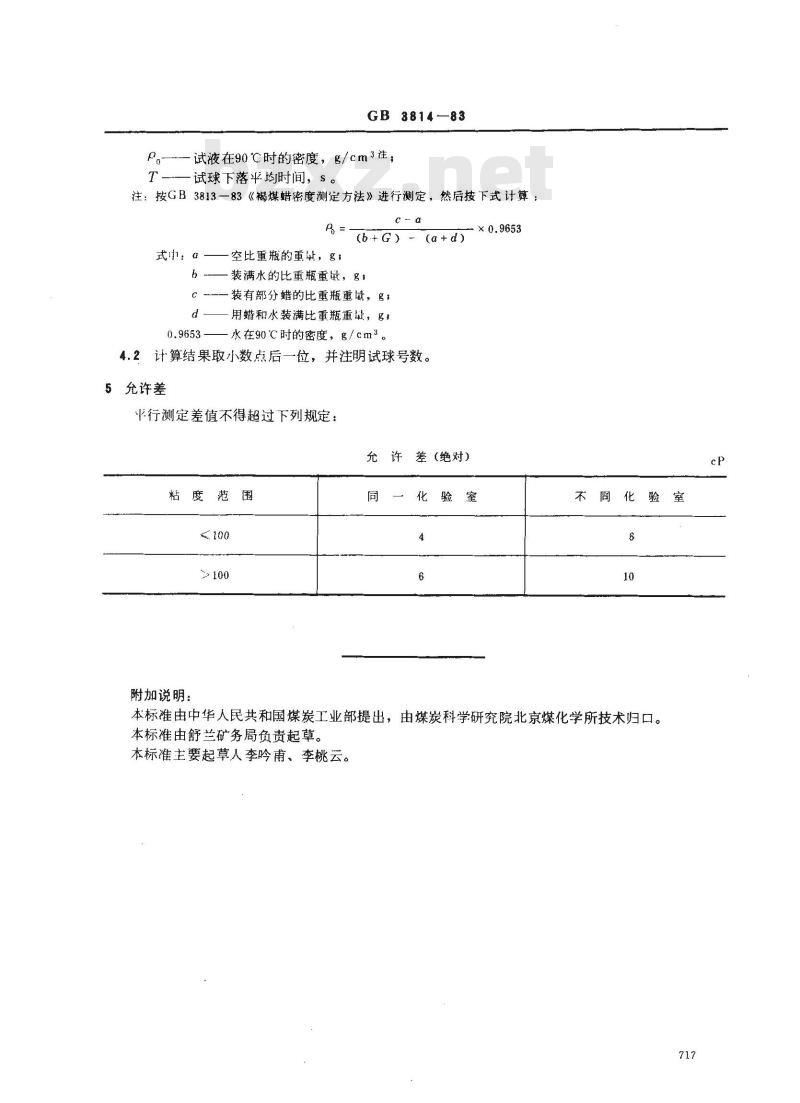

GB 3814—83
Pg试液在90℃时的密度，g/cm3注；Tbzxz.net
一试球下落平均时间，s。
注：按GB3813一83《褐煤蜡密度测定方法》进行测定，然后按下式计算；g=
式α-
空比重瓶的重址，g，
(b+G) -(a+d)
-装满水的比重瓶重鼠，g！
装有部分蜡的比重瓶重量，g；
用蜡和水装满比重瓶重最，：
水在90℃时的密度，g/cm2。
4.2计算结果取小数点后一位，并注明试球号数。5充许差
平行测定差值不得超过下列规定：允许差 (绝对)
粘度范围
附加说明：
一化验室
不同化验室
本标准由中华人民共和国煤炭工业部提出，由煤炭科学研究院北京煤化学所技术归口。本标准由舒兰矿务局负责起草。本标准主要起草人李吟甫、李桃云。717
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
