【航天工业行业标准(QJ)】 工艺标准编写规定

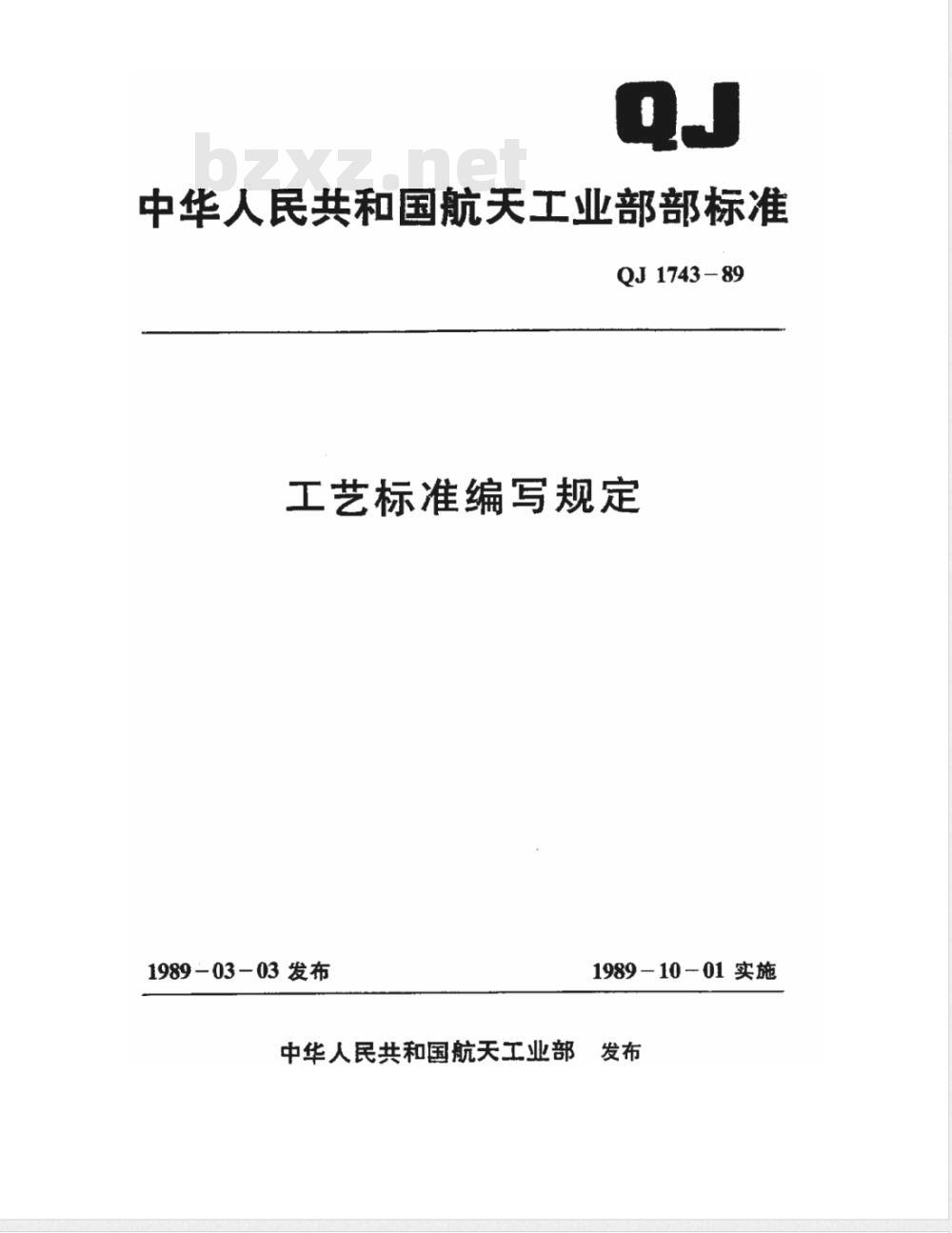

中华人民共和国航天工业部部标准QJ1743-89
工艺标准编写规定
1989-03-03发布
1989-10-01实施
中华人民共和国航天工业部发布中华人民共和国航天工业部部标准工艺标准编写规定

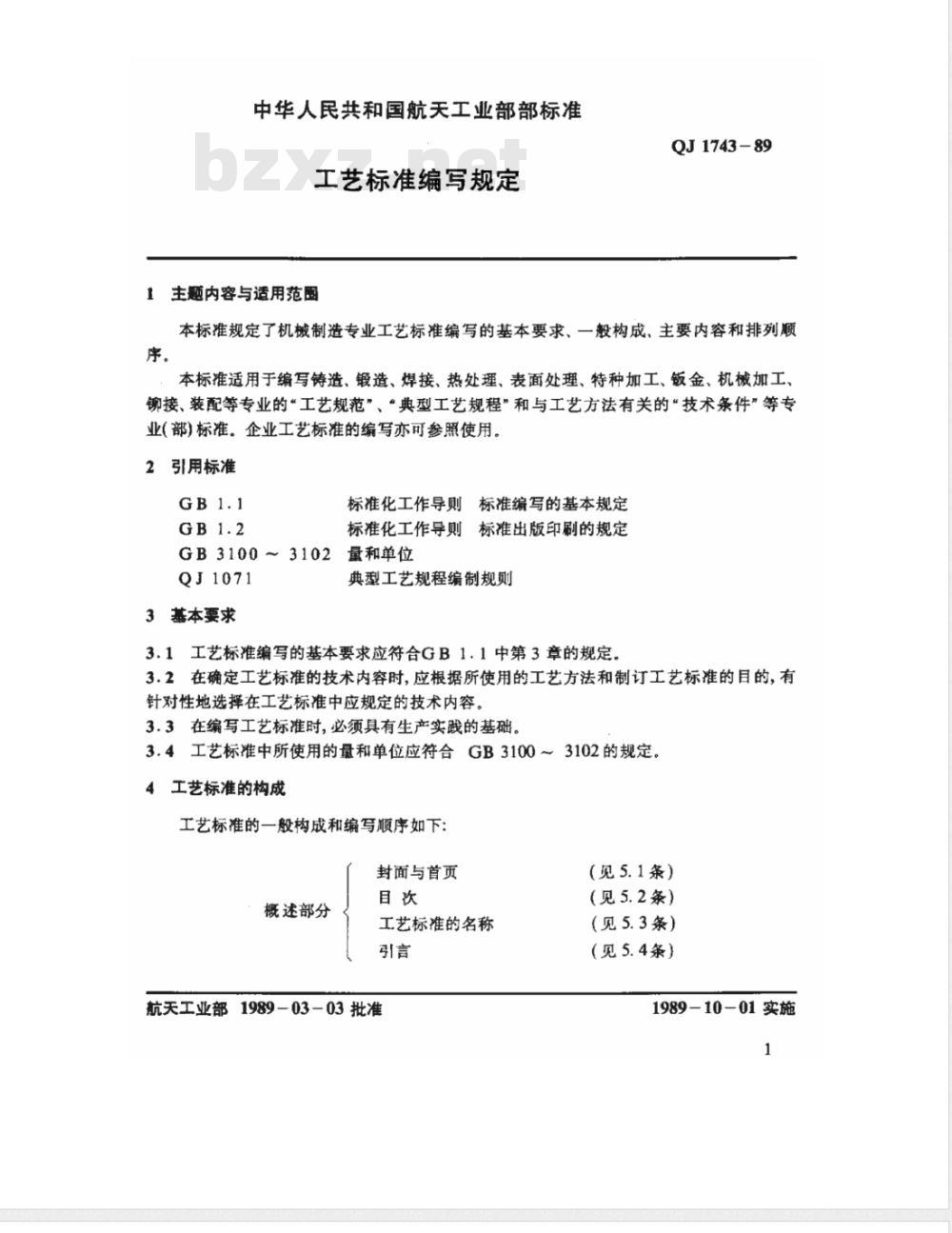

1主题内容与适用范围
QJ1743-89
本标准规定了机械制造专业工艺标准编写的基本要求、一般构成、主要内容和排列顺序。
本标准适用于编写铸造、锻造、焊接、热处理、表面处理、特种加工、钣金、机械加工、铆接、装配等专业的“工艺规范”、“典型工艺规程”和与工艺方法有关的“技术条件”等专业(部)标准。企业工艺标准的编写亦可参照使用。2引用标准
GB3100～3102
QJ1071
基本要求
标准化工作导则标准编写的基本规定标准化工作导则标准出版印刷的规定量和单位
典型工艺规程编制规则
3.1工艺标准编写的基本要求应符合GB1.1中第3章的规定。3.2在确定工艺标准的技术内容时，应根据所使用的工艺方法和制订工艺标准的目的，有针对性地选择在工艺标准中应规定的技术内容。3.3在编写工艺标准时，必须具有生产实践的基础。3.4工艺标准中所使用的量和单位应符合GB3100～3102的规定。4工艺标准的构成
工艺标准的一般构成和编写顺序如下：封面与首页
概述部分
工艺标准的名称
航天工业部1989-03-03批准
（见5.1条）
（见5.2条）
（见5.3条）
（见5.4条）
1989-10-01实施
正文部分
补充部分

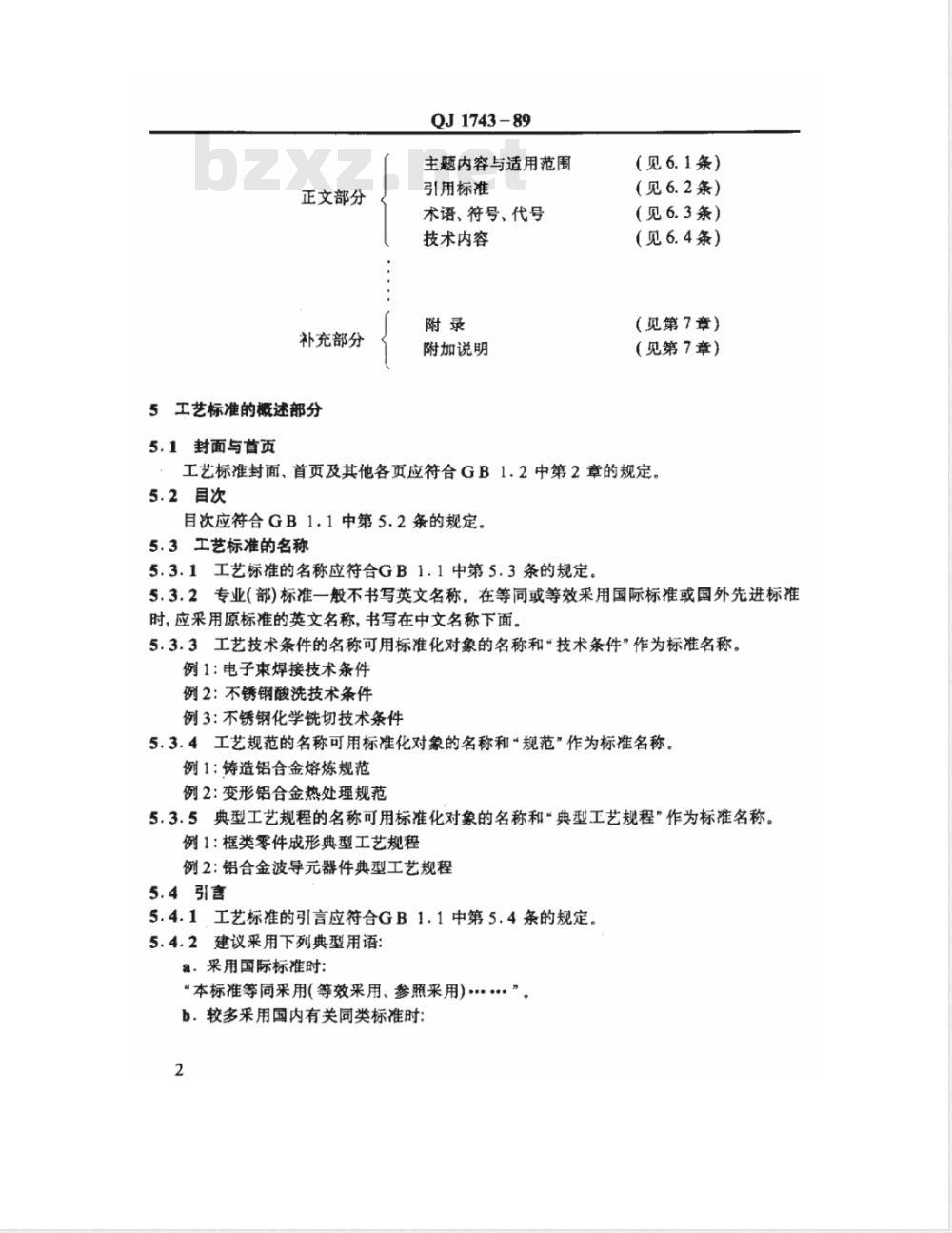

5工艺标准的概述部分
5.1封面与首页
QJ1743-89
主题内容与适用范围
引用标准
术语、符号、代号
技术内容
附加说明
（见6.1条）
（见6.2条）
（见6.3条）
（见6.4条）
（见第7章）
（见第7章）
工艺标准封面、首页及其他各页应符合GB1.2中第2章的规定。5.2目次
目次应符合GB1.1中第5.2条的规定，5.3工艺标准的名称
5.3.1工艺标准的名称应符合GB1.1中第5.3条的规定，5.3.2专业(部)标准一般不书写英文名称。在等同或等效采用国际标准或国外先进标准时，应采用原标准的英文名称，书写在中文名称下面。5.3.3工艺技术条件的名称可用标准化对象的名称和“技术条件”作为标准名称。例1：电子束焊接技术条件
例2：不锈钢酸洗技术条件
例3：不锈钢化学铣切技术条件
5.3.4工艺规范的名称可用标准化对象的名称和“规范”作为标准名称。例1：铸造铝合金熔炼规范
例2：变形铝合金热处理规范
5.3.5典型工艺规程的名称可用标准化对象的名称和“典型工艺规程”作为标准名称。例1：框类零件成形典型工艺规程例2：铝合金波导元器件典型工艺规程5.4引言
5.4.1工艺标准的引言应符合GB1.1中第5.4条的规定。5.4.2建议来用下列典型用语：
a：采用国际标准时：
“本标准等同采用（等效采用、参照采用)..，”b.较多采用国内有关同类标准时：2
“本标准是参照···制订的”。“本标准是对的限用和补充”。c.同时制订的同类标准：

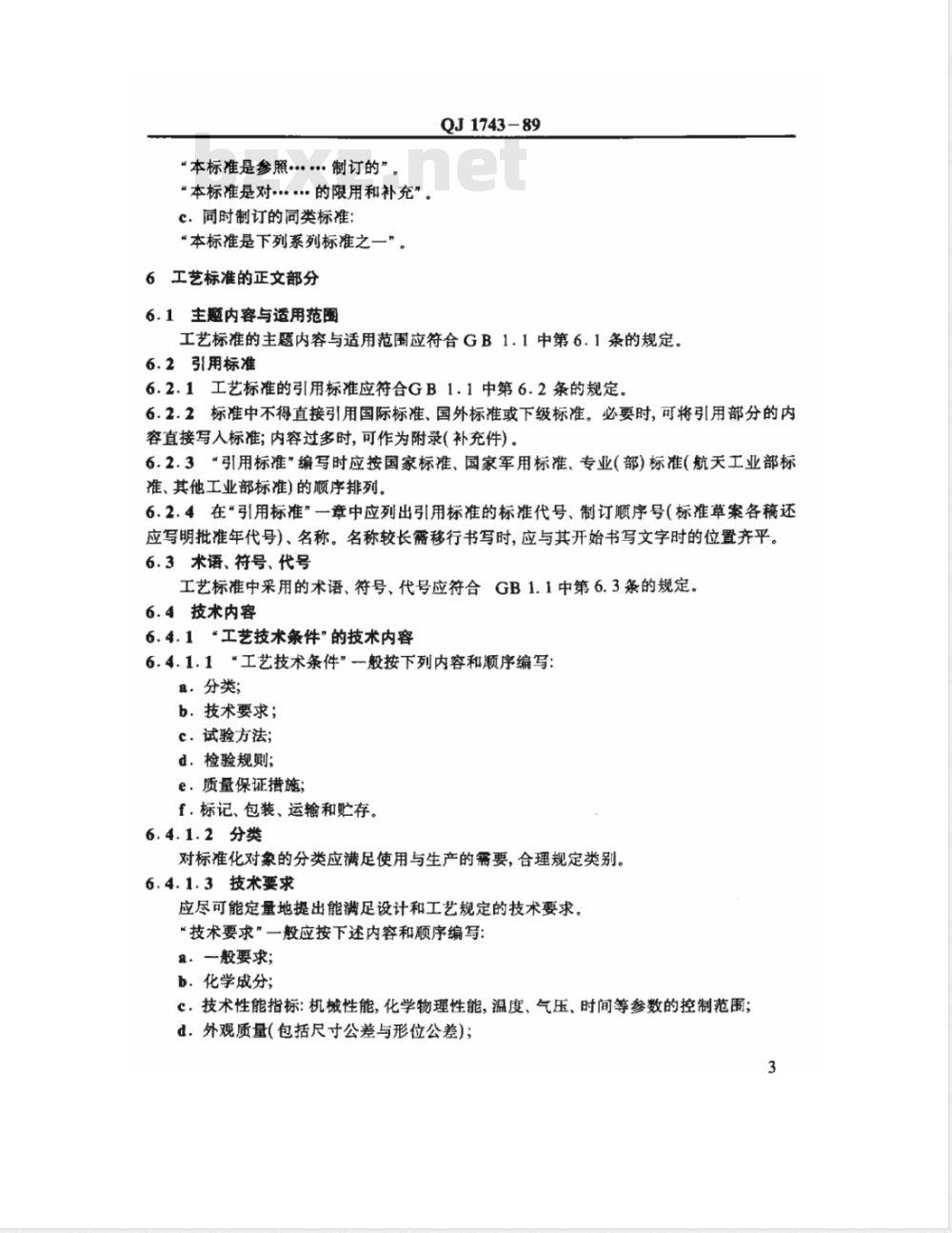

“本标准是下列系列标准之一\。6工艺标准的正文部分
6.1主题内容与适用范围
QJ1743-89
工艺标准的主题内容与适用范围应符合GB1.1中第6.1条的规定。6.2引用标准
6.2.1工艺标准的引用标准应符合GB1.1中第6.2条的规定。6.2.2标准中不得直接引用国际标准、国外标准或下级标准。必要时，可将引用部分的内容直接写入标准；内容过多时，可作为附录(补充件)。6.2.3“引用标准”编写时应按国家标准、国家军用标准、专业（部）标准（航天工业部标准、其他工业部标准)的顺序排列。6.2.4在“引用标准”一章中应列出引用标准的标准代号、制订顺序号（标准草案各稿还应写明批准年代号）、名称。名称较长需移行书写时，应与其开始书写文字时的位置齐平，6.3术语、符号、代号
工艺标准中采用的术语、符号、代号应符合GB1.1中第6.3条的规定。6.4技术内容
6.4.1“工艺技术条件”的技术内容6.4.1.1*工艺技术条件”般按下列内容和顺序编写：a．分类;
b.技术要求；
c.试验方法；Www.bzxZ.net
d．检验规则；
e，质量保证措施；
f.标记、包装、运输和贮存。
6.4.1.2分类
对标准化对象的分类应满足使用与生产的需要，合理规定类别。6.4.1.3技术要求
应尽可能定量地提出能满足设计和工艺规定的技术要求。“技术要求”一般应按下述内容和顺序编写图．一般要求；
b：化学成分；
c.技术性能指标：机械性能，化学物理性能，温度、气压、时间等参数的控制范围；d.外观质量（包括尺寸公差与形位公差)；3
e：内部质；
f.缺陷修整、改质处理等；
g：其他。

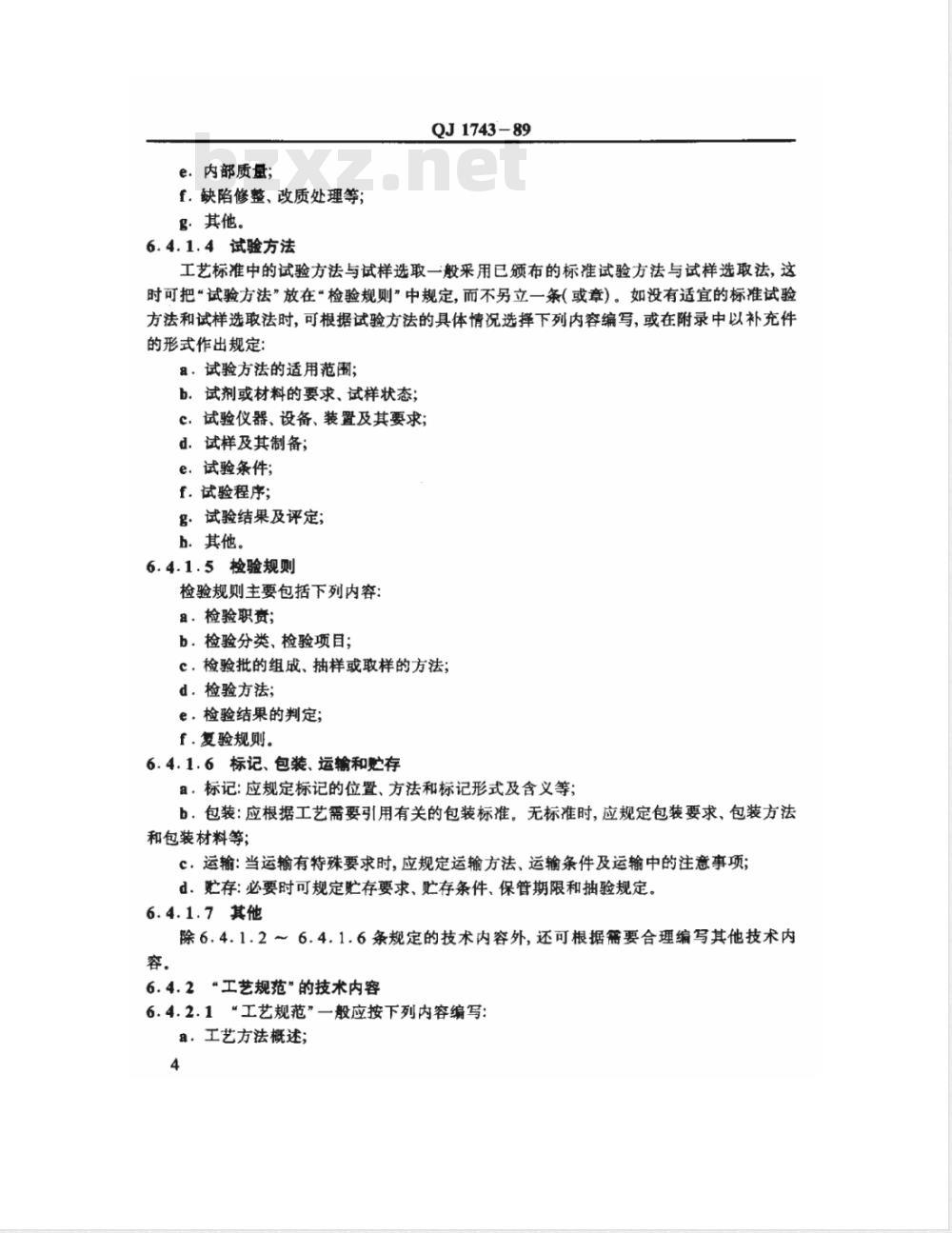

6.4.1.4试验方法
QJ1743-89
工艺标准中的试验方法与试样选取一般采用已颁布的标准试验方法与试样选取法，这时可把“试验方法”放在“检验规则”中规定，而不另立一条（或章）。如没有适宜的标准试验方法和试样选取法时，可根据试验方法的具体情况选择下列内容编写，或在附录中以补充件的形式作出规定：
a，试验方法的适用范围；
b．试剂或材料的要求、试样状态；c．试验仪器、设备、装置及其要求；d.试样及其制备；
e.试验条件；
f.试验程序；
g．试验结果及评定；
h.其他。
6.4.1.5检验规则
检验规则主要包括下列内容：
8，检验职责；
b．检验分类、检验项目；
c．检验批的组成、抽样或敢样的方法；d.检验方法；
e.检验结果的判定;
f.复验规则。
6.4.1.6标记、包装、运输和贮存a，标记：应规定标记的位置、方法和标记形式及含义等：b，包装：应根据工艺需要引用有关的包装标准，无标准时，应规定包装要求、包装方法和包装材料等；
C，运输：当运输有特殊要求时，应规定运输方法、运输条件及运输中的注意事项；d．贮存：必要时可规定贮存要求、贮存条件、保管期限和抽验规定。6.4.1.7其他
除6.4.1.2~6.4.1.6条规定的技术内容外，还可根据需要合理编写其他技术内容。
6.4.2*工艺规范”的技术内容
6.4.2.1“工艺规范”一般应按下列内容编写：a.工艺方法概述；
b.材料及辅助材料；
C·主要工艺参数、检测要求；
d．工艺过程及主要工序的说明；e工艺设备、工艺装备
f.缺陷分析及排除；
g．安全防护要求；
h．控制多余物要求；
i.其他。
6.4.2.2工艺方法概述
QJ1743-89
应规定该工艺方法的特点、用途、分类、选用原则及加工环境要求等。6.4.2.3材料及辅助材料
应规定材料及辅助材料的供应状态、性能要求，并指明材料的牌号、规格、成分等。对有现行标准的材料，应注明有关的材料综号或规定可以使用的、性能不低于现行标准规定的其他材料。如无现行材料标准，可在附录(补充件)中对材料性能作出具体规定。6.4.2.4主要工艺参数、检测要求应规定主要工艺参数，如焊接中的电流、电压、焊条直径；热处理的加热温度、保温时间；切削加工的工序余量、切削要索等，并说明选择原则。必要时，还应对检测提出要求。6.4.2.5工艺过程及主要工序的说明列出主要加工工序及排列顺序。必要时可根据不同加工条件，规定不同的方案。对影响加工质量的主要工序应重点说明，一般应包括下列内容：a：对原材料、半成品、零件等加工对象进行复验；b：加工前的准备工序，如钣金的坏料准备、电镀的表面清理、焊接的预热等；·主要加工工序、主要工艺控制参数；d。检验工序(包括工序间检验和最终检验)；e·工序间特殊防护；
f.标记；
&特殊的包装方法。
6.4.2.6工艺设备、工艺装备
应规定所使用的工艺设备、工艺装备的规格、型号、性能及选择原则（可列表说明）。必要时可绘制结构原理示意图。
6.4.2.7缺陷分析及排除
应分析加工过程中可能产生的缺陷的主要原因，并提出排除方法。一般可采用列表的形式，如下表所示。
产生原因
排除方法
6.4.2.8安全防护要求
QJ1743-89
在制订工艺规范时，必须考虑卫生、安全和环境保护等方面的问题，遵守有关的法令、法规和标准。应将有关要求编入标准，如防爆、防火、防触电、防污染、防辐射等要求。在规定这些指标时，必须规定其极限值。6.4.2.9其他
除6.4.2.2～6.4.2.8条规定的技术内容外，还可根据需要合理编写其他技术内容。
6.4.3“典型工艺规程”的技术内容“典型工艺规程”的技术内容部分一般用卡片的形式表示。典型工艺规程的卡片格式、填写方法以及工作程序等按照QJ1071的规定执行。：7工艺标准的补充部分
7.1工艺标准的补充部分包括工艺标准的附录和附加说明，均应符合GB1.1中第7章的规定。
7.2附录分补充件和参考件，补充件与标准正文具有同等效力；参考件不具有同等效力。附加说明：
本标准由航天工业部七○八所提出。本标准由航天工业部七○八所负责起草。6
