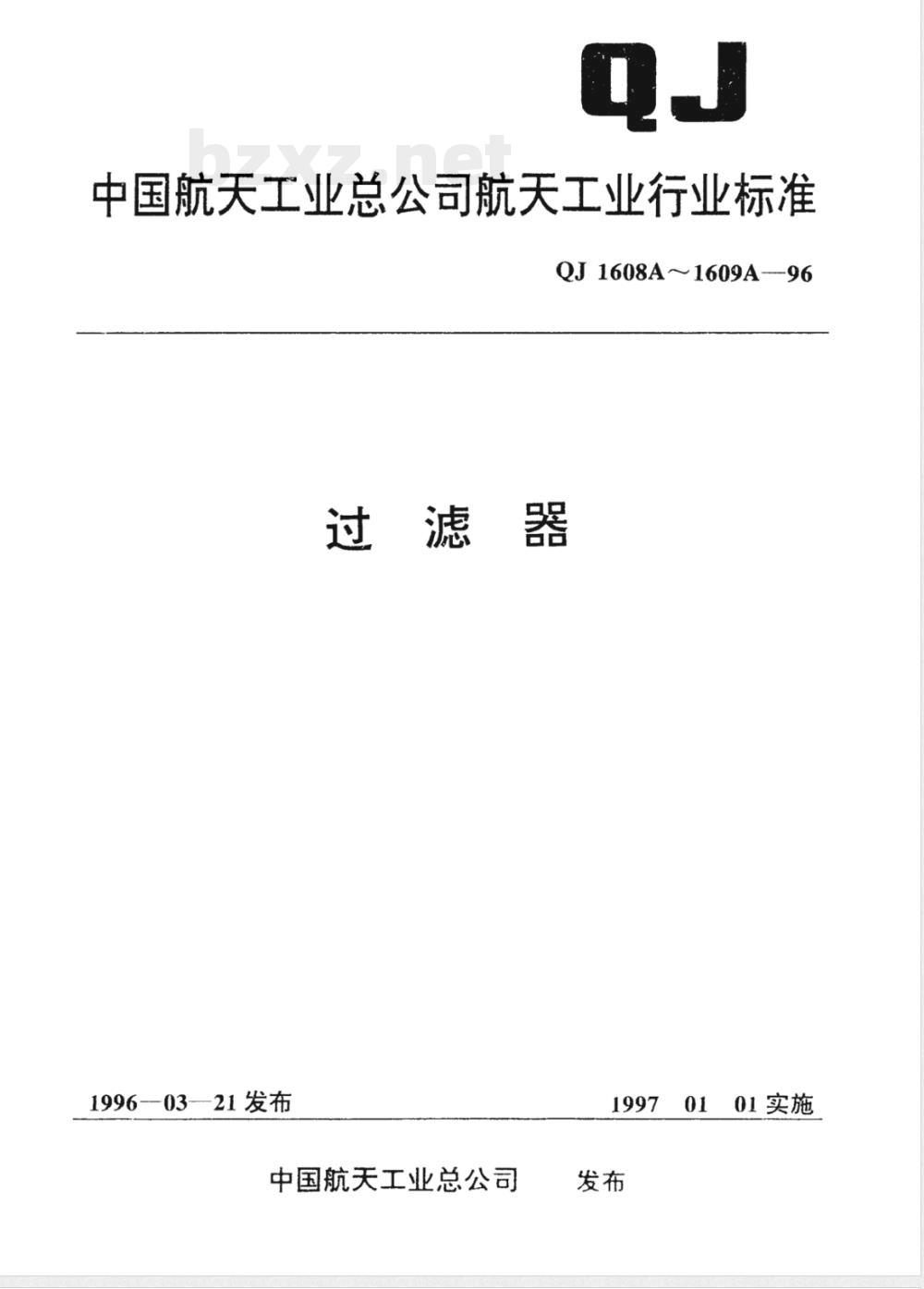

【航天工业行业标准(QJ)】 过滤器型式与尺寸

中国航天工业总公司航天工业行业标准QJ1608A～1609A-96
过滤器
1996-0321发布
中国航天工业总公司
01实施

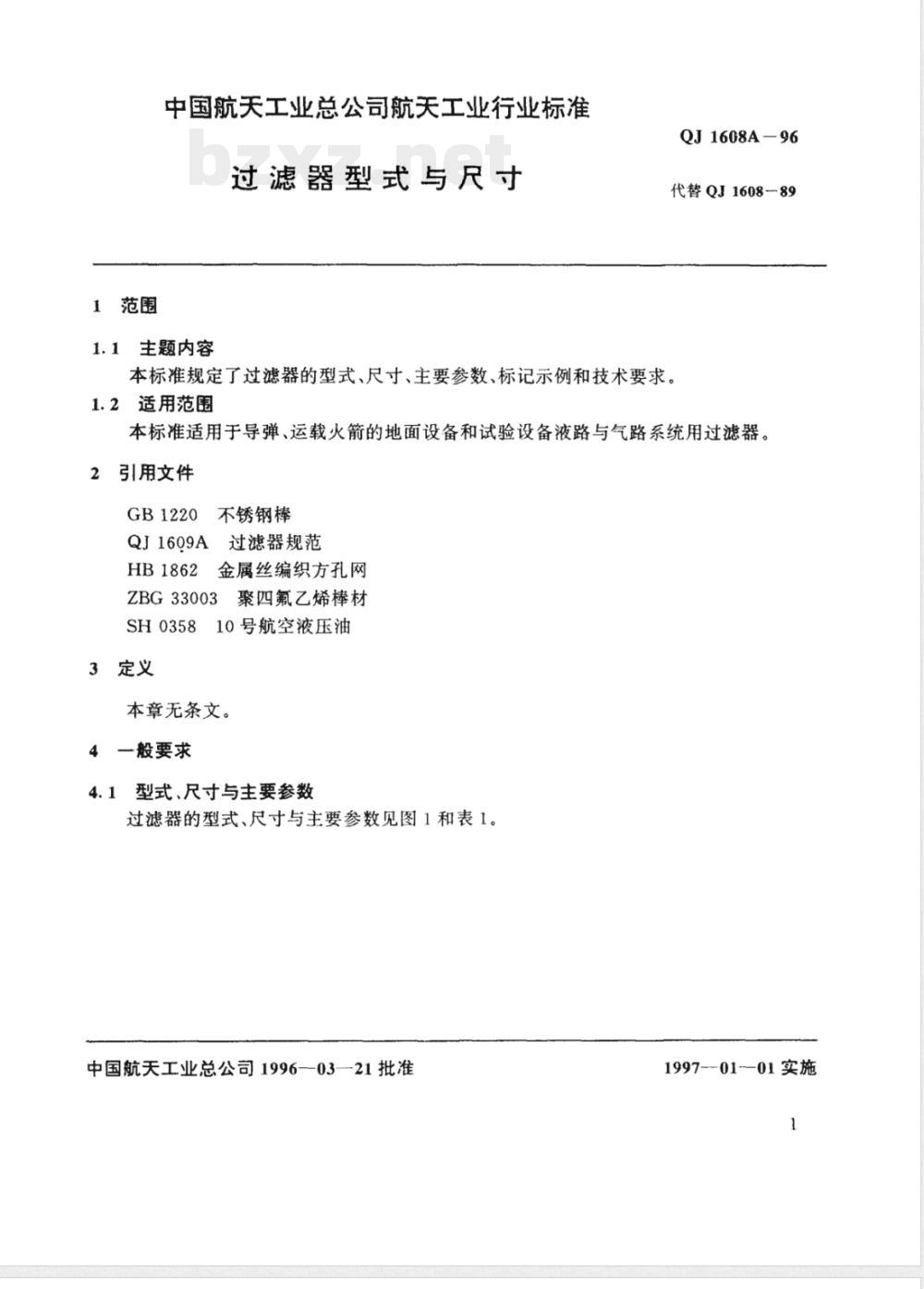

1范围
中国航天工业总公司航天工业行业标准过滤器型式与尺寸
1.1主题内容
QJ1608A-96
代替QJ1608-89
本标准规定了过滤器的型式、尺寸、主要参数、标记示例和技术要求。1.2适用范围
本标准适用于导弹、运载火箭的地面设备和试验设备液路与气路系统用过滤器引用文件
GB1220不锈钢棒
QJ1609A过滤器规范
HB1862
金属丝编织方孔网
ZBG33003
3聚四氟乙烯棒材
SH0358
10号航空液压油
本章无条文。
4一般要求
4.1型式、尺寸与主要参数
过滤器的型式、尺寸与主要参数见图1和表1。中国航天工业总公司1996—03—-21批准1997--01--01实施
QJ1608-96

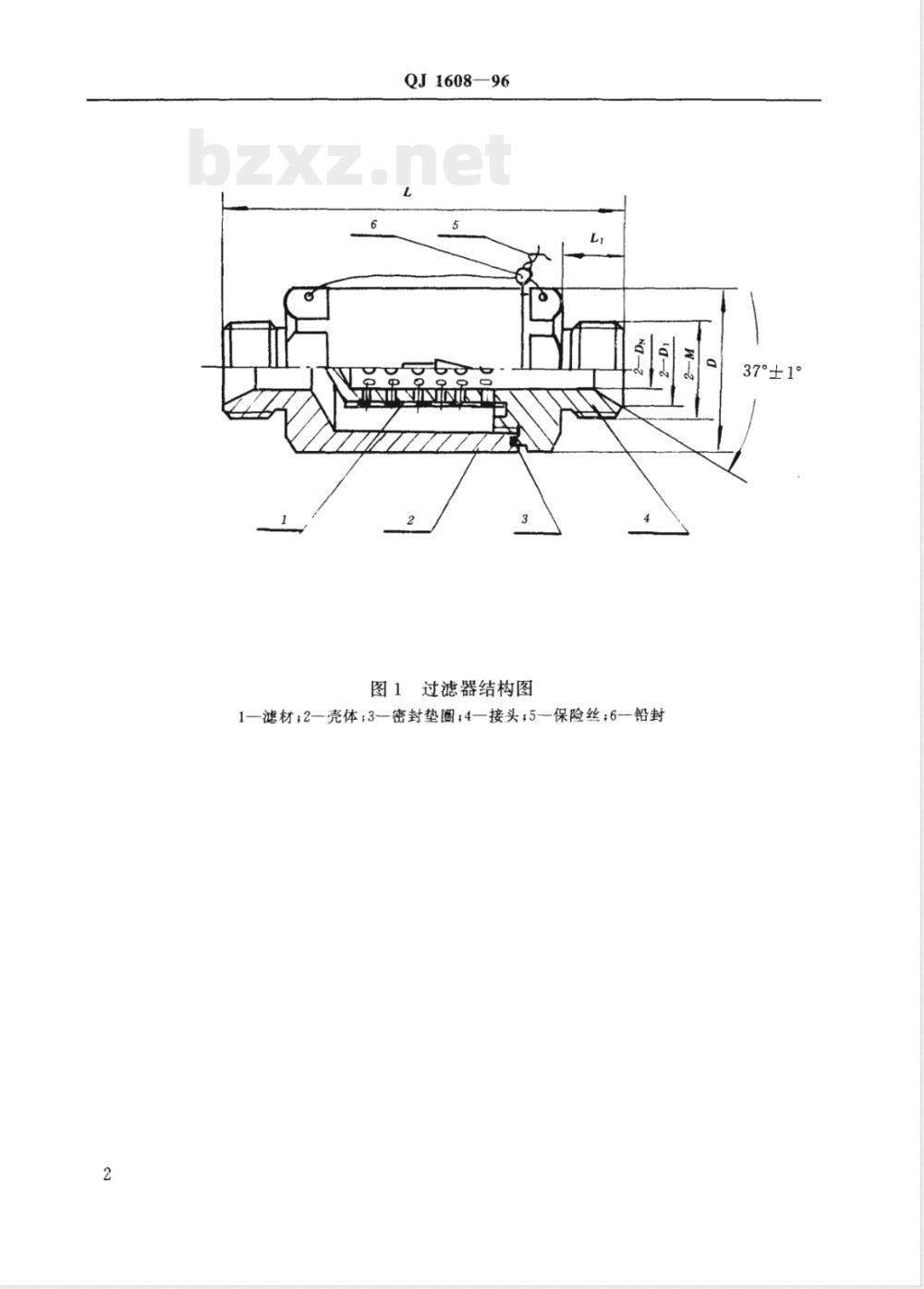

图1过滤器结构图
1—滤材：2-壳体3一密封垫圈：4—接头：5—保险丝：6—铅封37°±1°

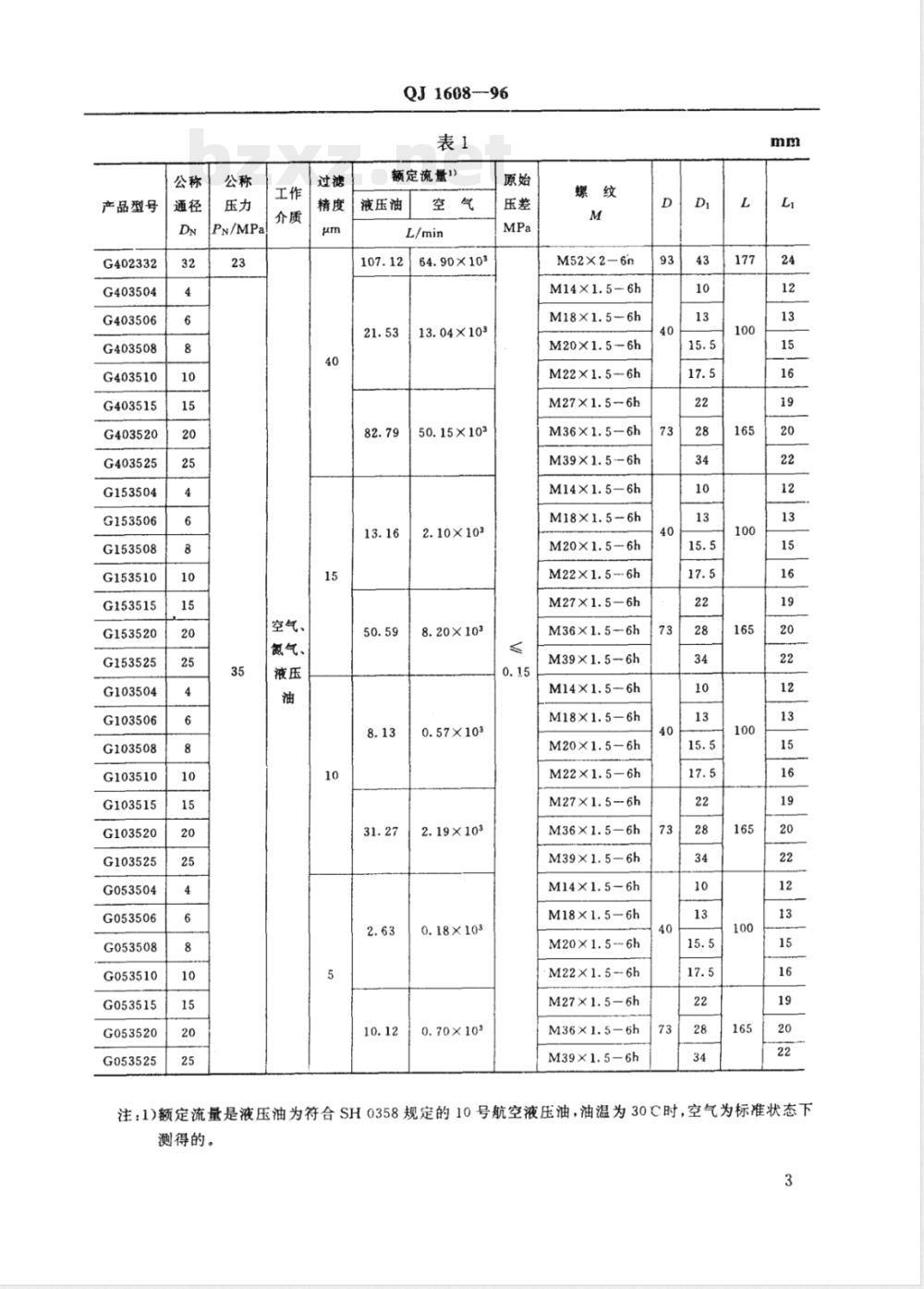

产品型号
G402332
G403504
G403506
G403508
G403510
G403515
G403520
G403525
G153504
G153506
G153508
G153510
G153515
G153520
G153525
G103504
G103506
G103508
G103510
G103515
G103520
G103525
G053504
G053506
G053508
G053510
G053515
G053520
G053525
Pn/MPa
空气、
氮气、
QJ1608--96
额定流量
液压油
64.90×10
13.04×103
50.15×103
2.10×103
8.20×103
0.57×103
2.19×108
0.18×103
0.70×103
M52×2-6n
M14×1.5-6h
M18×1.5-6h
M20×1.5-6h
M22X1.5-6h
M27X1.5-6h
M36X1.5-6h
M39X1.5-6h
M14×1.5-6h
M18×1.5-6h
M20×1.5-6h
M22X1.5-6h
M27X1.5-6h
M36x1.5-6h
M39×1.5-6h
M14X1.5-6h
M18×1.5-6h
M20×1.5-6h
M22×1.5-6h
M27X1.5-6h
M36X1.5—6h
M39×1.5-6h
M14×1.5-6h
M18×1.5-6h
M20×1.5-6h
M22×1.5-6h
M27×1.5-6h
M36×1.56h
M39×1.5-6h
注：1）额定流量是液压油为符合SH0358规定的10号航空液压油，油温为30C时，空气为标准状态下测得的。

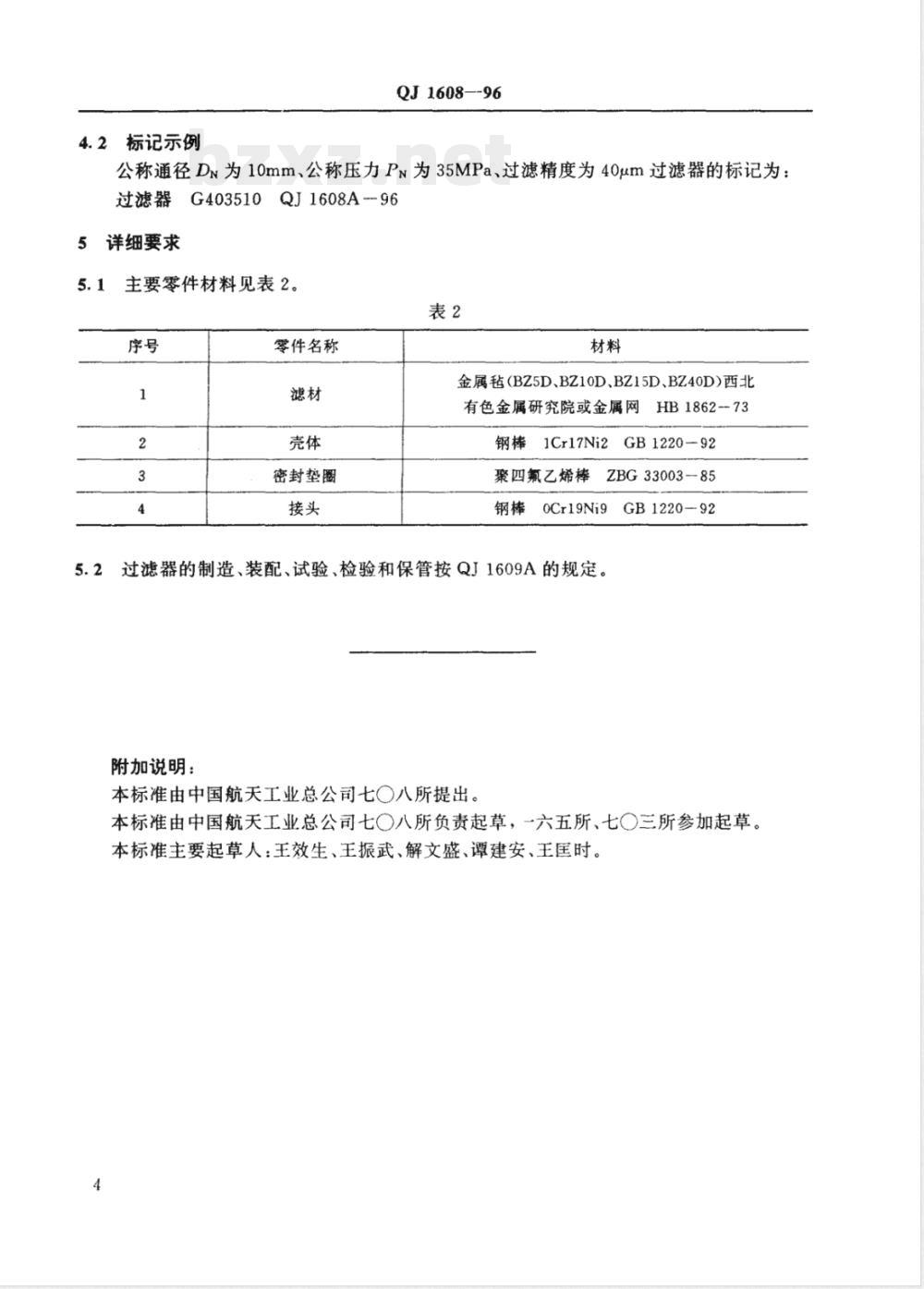

标记示例
QJ1608--96
公称通径Ds为10mm、公称压力P~为35MPa、过滤精度为40μm过滤器的标记为：过滤器G403510QJ1608A--96
详细要求
主要零件材料见表2。
零件名称
密封垫圈
金属毡(BZ5D、BZ10D、BZ15D、BZ40D)西北有色金属研究院或金属网HB1862-73GB1220-92
钢棒JCr17Ni2
聚四氟乙烯棒
ZBG33003-85
钢棒oCr19Ni9
过滤器的制造、装配、试验、检验和保管按QJ1609A的规定附加说明：
本标准由中国航天工业总公司七八所提出。GB1220-92
本标准由中国航天工业总公司七〇八所负责起草，一六五所、七〇三所参加起草。本标准主要起草人：王效生、王振武、解文盛、谭建安、王匡时。中国航天工业总公司
航天工业行业标准
过滤器
QJ1608A～1609A-96
中国航天工业总公司第七〇八研究所出版发行七○八所排版印刷
1996年11月出版
