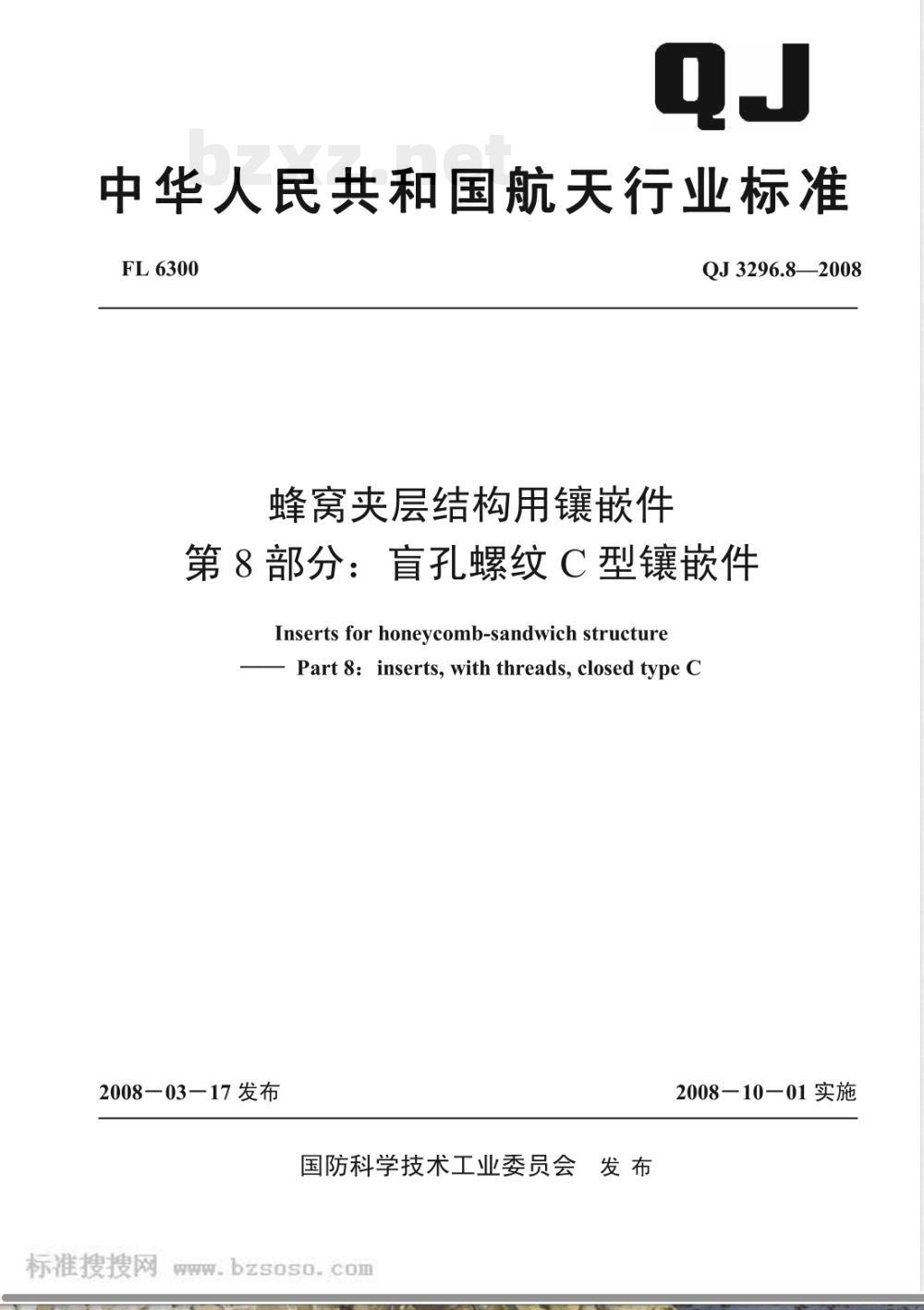

【航天工业行业标准(QJ)】 蜂窝夹层结构用镶嵌件 第8部分:盲孔螺纹C型镶嵌件

中华人民共和国航天行业标准
FL6300
蜂窝夹层结构用镶嵌件
QJ 3296.8—2008
第8部分：盲孔螺纹C型镶嵌件
Inserts for honeycomb-sandwich structurePart 8: inserts, with threads, closed type C2008—03—17发布
国防科学技术工业委员会发布

..com
2008－10－01实施

..com
QJ3296.8—2008

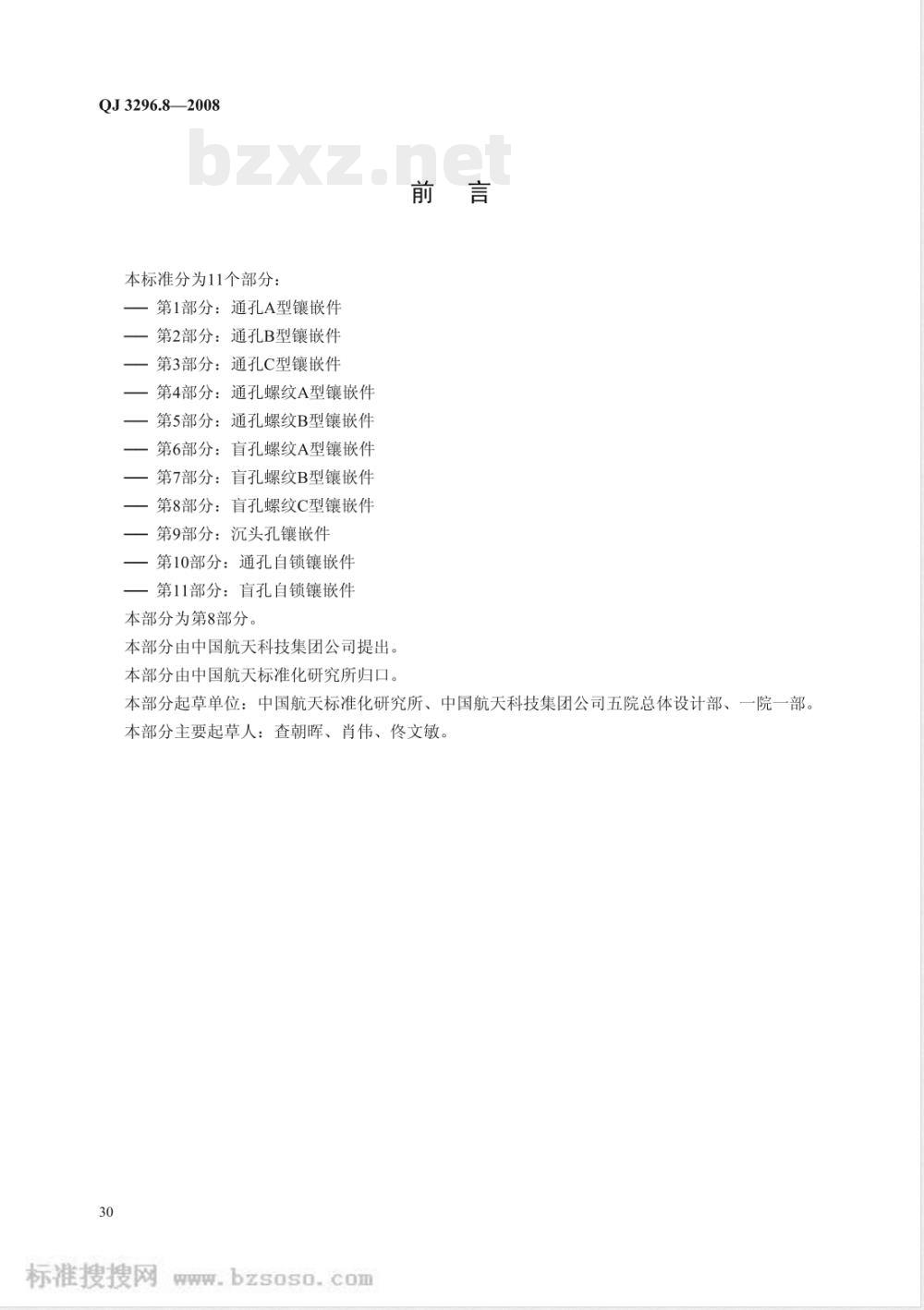

本标准分为11个部分：
一第1部分：通孔A型镶嵌件
一第2部分：通孔B型镶嵌件
一第3部分：通孔C型镶嵌件
一第4部分：通孔螺纹A型镶嵌件一第5部分：通孔螺纹B型镶嵌件一第6部分：盲孔螺纹A型镶嵌件一第7部分：盲孔螺纹B型镶嵌件一第8部分：盲孔螺纹C型镶嵌件一第9部分：沉头孔镶嵌件
一第10部分：通孔自锁镶嵌件
一第11部分：盲孔自锁镶嵌件
本部分为第8部分。
本部分由中国航天科技集团公司提出。本部分由中国航天标准化研究所归口。前言
本部分起草单位：中国航天标准化研究所、中国航天科技集团公司五院总体设计部、一院一部。本部分主要起草人：查朝晖、肖伟、修文敏30


QJ3296.8—2008

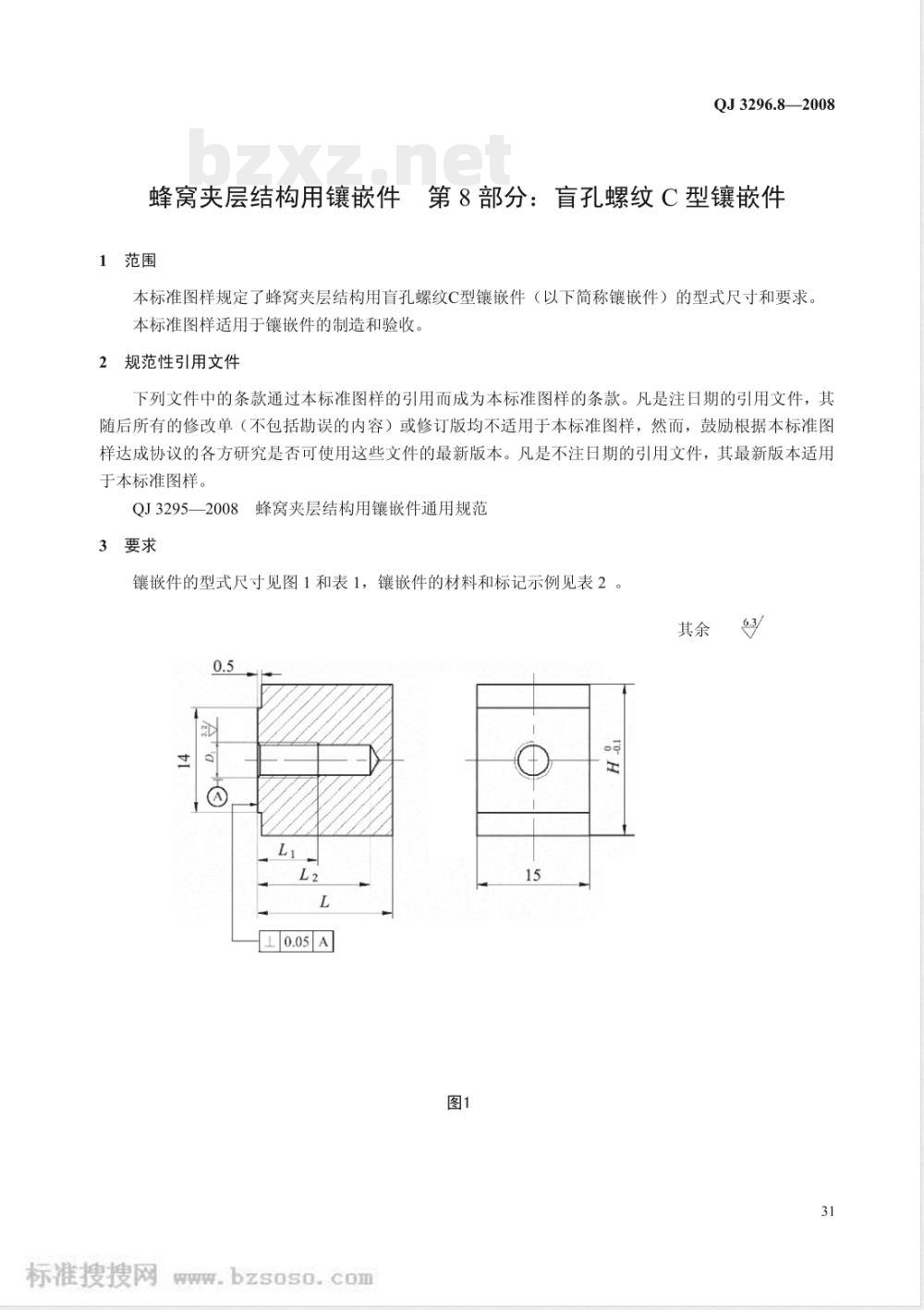

蜂窝夹层结构用镶嵌件第8部分：盲孔螺纹C型镶嵌件范围
本标准图样规定了蜂窝夹层结构用盲孔螺纹C型镶嵌件（以下简称镶嵌件）的型式尺寸和要求。本标准图样适用于镶嵌件的制造和验收。2规范性引用文件
下列文件中的条款通过本标准图样的引用而成为本标准图样的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准图样，然而，鼓励根据本标准图样达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准图样。
QJ3295—2008蜂窝夹层结构用镶嵌件通用规范3要求
镶嵌件的型式尺寸见图1和表1，镶嵌件的材料和标记示例见表2。其余
wwW.bzxz.Net
..com
QJ3296.8—2008
注：D为连接件的公称直径。

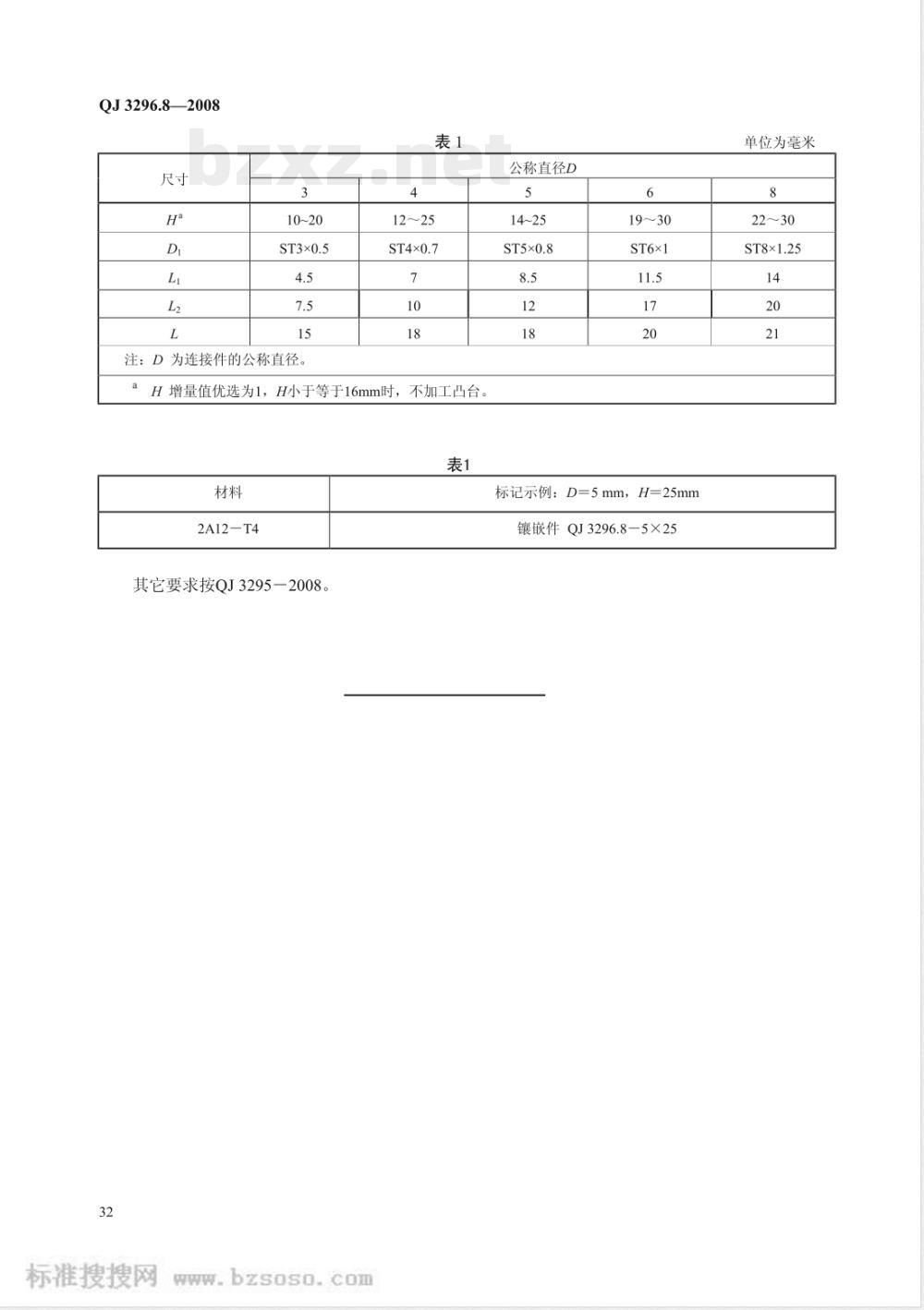

H增量值优选为1，H小于等于16mm时，不加工凸台。表1
2A12-T4
其它要求按QJ3295-2008。

..com
公称直径D
标记示例：D=5mm，1
H=25mm
镶嵌件QJ3296.8-5×25
单位为毫米
ST8×1.25
