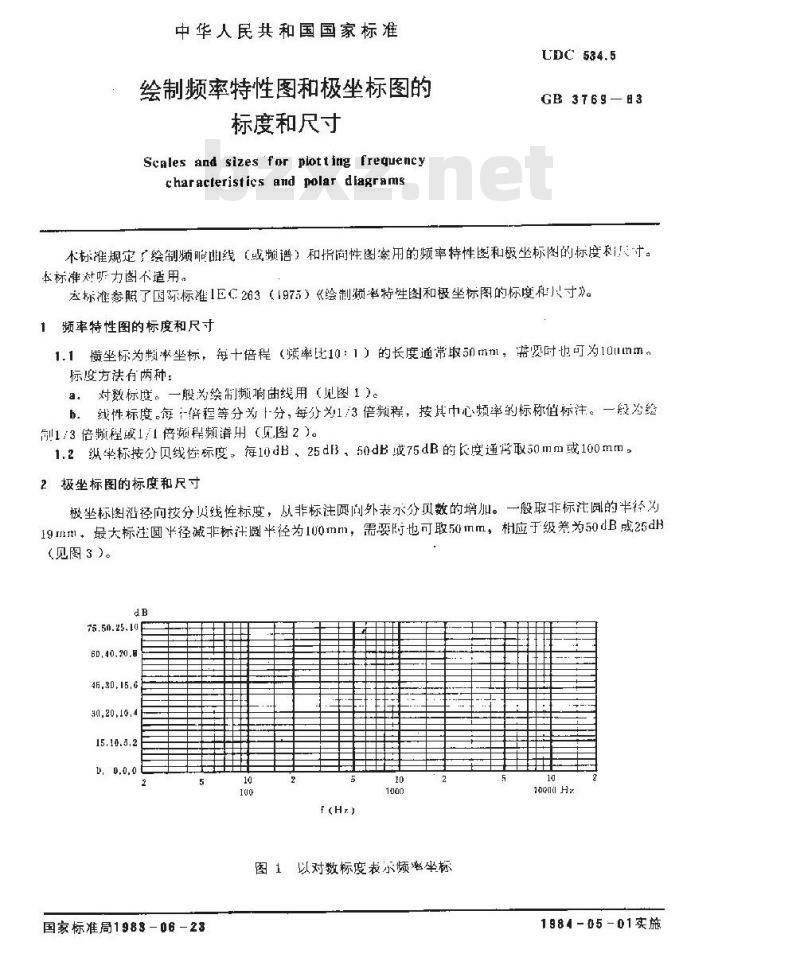

中华人民共和国国家标准
绘制频率特性图和极坐标图的
标度和尺寸
Scales and sizes for plotting frequencycharacteristics and polar diagramsLDC 534.5
GB 3T69—E3
本标准规定了绘制频响曲线（或频谱）和指向性图案用的频率特性图和极坐标图的标度零尺。表标准对听力图不适用。
去标准参照了国际标准1EC263（1975）《绘制频率特性图和极坐标图的标度和心寸》。1频率特性图的标度和尺寸
1.1横坐标为率坐标，每十倍程（频率比10：1）的长度通常取mm，带受时也可为10m。标度方法有两种：
a，对数标度。一般为绘制频响曲线用（见图1）。h。绒性标度。每倍程等分为卜分，每分1/3倍频程，按其中心频率的标称值标注。一段为绘制1/3倍频程或1/1倍频程频清用（图2）。1.2纵半坐标按分贝线性标度。每10dB、25dB、50dB成75dB的长度通常取50mm或100mm。2极坐标图的标度和尺寸
极坐标图沿径向按分员线性标度，从非标注圆问外表示分贝数的增加。一般取非标注圆的半径为19mm，最大标注圆半径减非标注圆半径为100mm，需要附也可取50mm，相应于级差为50dB或25dH（见图3）。
75.50.25.10
60,40.20.8
46.30,15.心
.20,10,4
15.10.5.2
国家标准局1983-06-28
图1、以对数标度表尔频率坐标
1984-05-01实施
75.6025.1
45.30,15.5
5.10.6.2F
GB 3769:—83
f (tl)

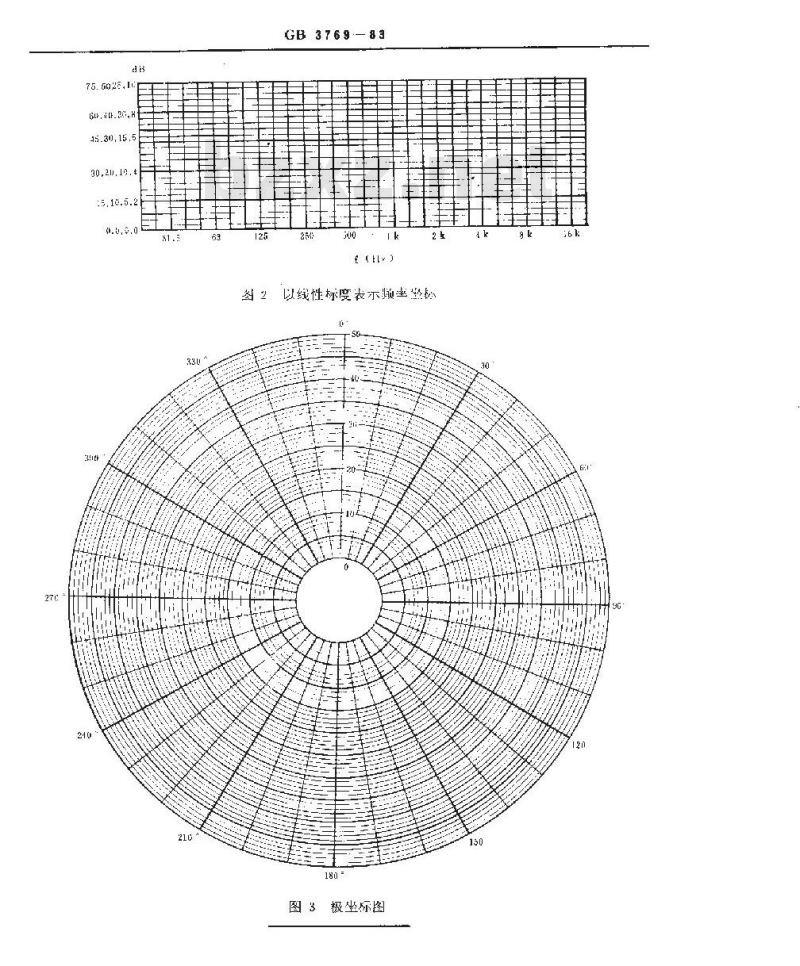

数2以线性标度表示频率整构
极坐标图

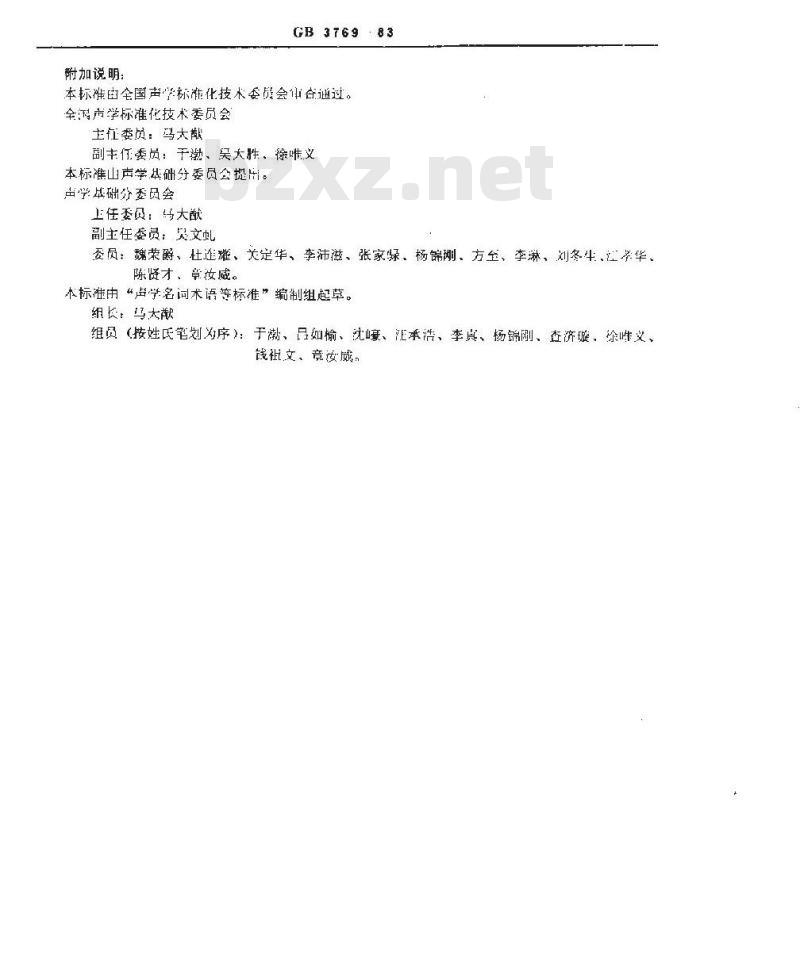

附加说明：
CB 3769:83
本标准由全国声学标准化技术委员会体合迪过。全鸿声学标准化技术委员会
土在委员：马大献
副丰任委员：于渤、吴大胜。徐唯义本标准山声学基础分委员会提用。声学基础分委员会
上任委员：马大献
副主任员：昊文虹
委员：魏荣爵、杜连耀、关定华、李沛滋、张家绿、杨锦刚、方至、李淋、刘冬牛、江圣华、陈贤才，章汝威。免费标准bzxz.net
本标准由“声学名词术语等标准”编制组起草。组长：马大献
组员（按姓氏笔划为序）：于黏、如愉、沈、证承浩、李真、杨锦刚、查济璇，徐性义、钱文、竞汝威，
