【城镇建设行业标准(CJ)】 城市规划制图标准(附条文说明)

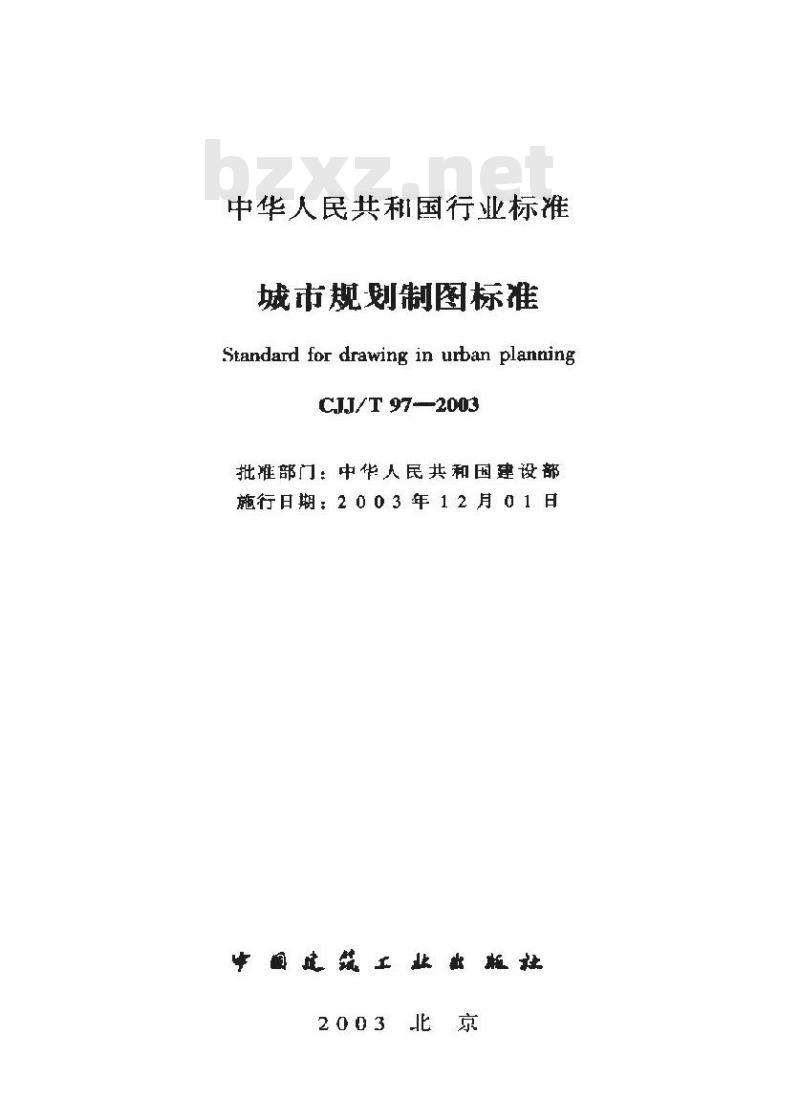

中华人民共利国行业标准
城市规划制图标准
Standard for drawing in urban planningCIJ/T 97-2003
批雅部门：中华人民共和国建设部施行日期：2003年12月01日
中国建筑工业数版社
2003北京

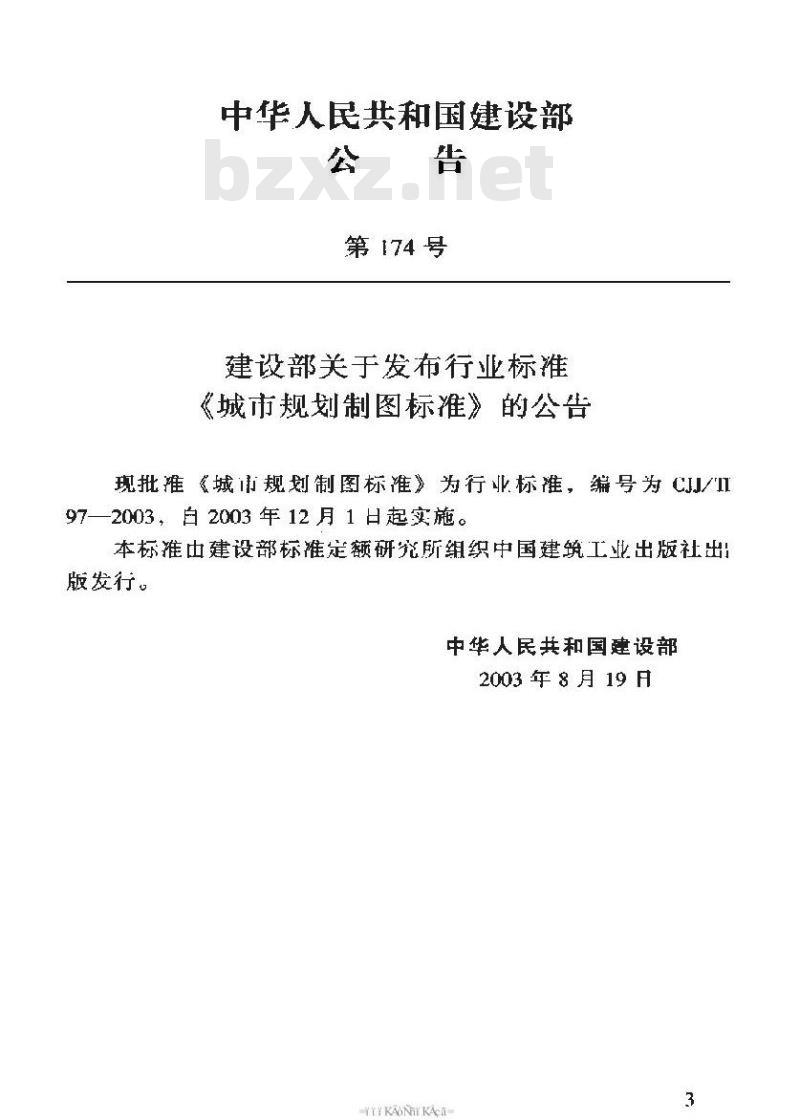

中华人民共和国建设部bzxz.net
第174号
建设部关于发布行业标准
《城市规划制图标准》的公告
现批推《城规划制图标准》为行业标准，编号为CJ/TI97—2003，自2003年12月1日起实施。本标中建设部标准定额研究所组织中国建筑工业出版社出版发行
中华人民共和国建设部
2003年8月19月
KAONKAa

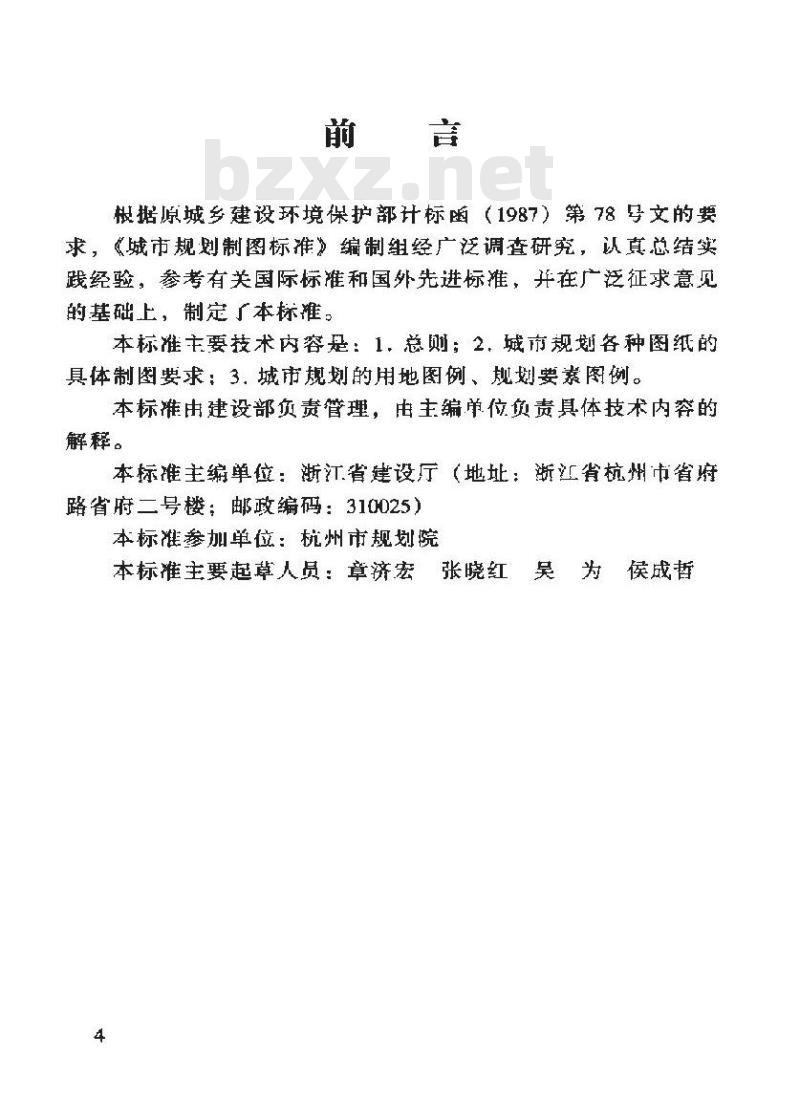

根据原城乡建设环境保护部计标函（1987）第78号文的要求，城市规划制图标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定了本标雄。
本标准主要技术内容是：1，总则：2，城市规划客种图纸的具体制图要求：3.城市规划的用地图例、规划要素图例。本标雅由建设部顶责管理，电主编单位负责具体技术内容的解释。
本标准主编单位：浙江省建设厅（地址：浙江省杭州市省府路省府二号楼：邮政编码：310025】本标准参加单位：杭州市规划院本标准主要起草人员：章济宏张晓红吴为侯成哲4

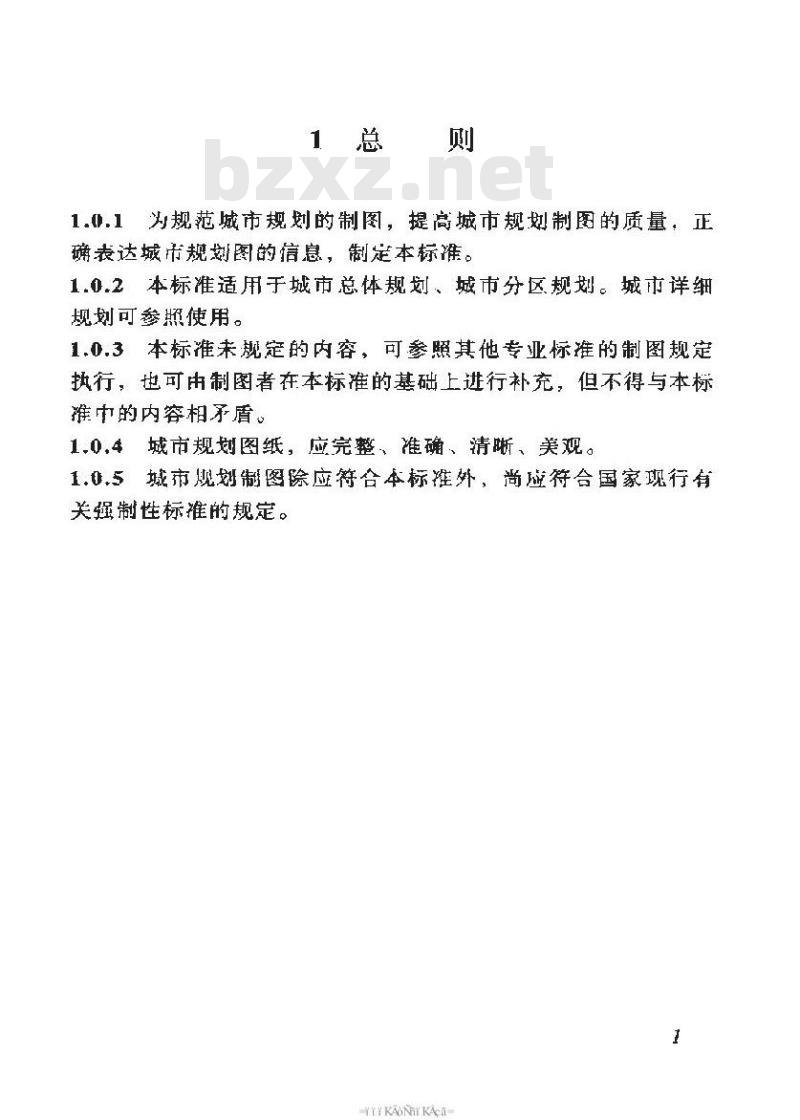

1.，1为规范城市规划的制图，提高娥市规划制图的质量，正确表达城市规划图的信息，制定本标雄。1.0.2本标准适用于城市总体规划、城市分区规划。城市详细规划可参照使用。
1.0.3本标准未规定的内容，可参照其他专业标准的制图规定执行，也可由制图者在本标准的基础上进行补充，但不得与本标推中的内容相矛盾。
城市规划图纸，应完整：准确、清晰，美观。1.0.5城市规划制图除应符合本标准外，尚应符合国家现行有关强制性标准的规定。
YYKAONIKAa

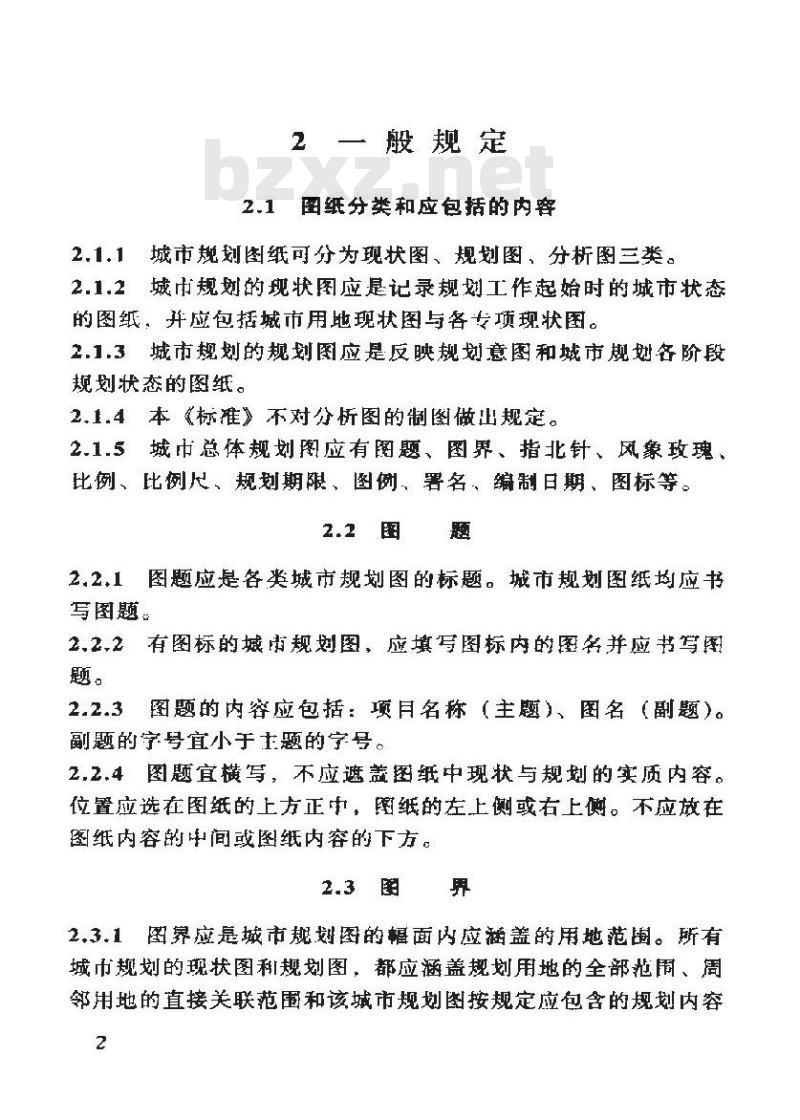

2一般规定
2.1图纸分类和应包括的内客
城市规划图纸可分为现状图、规划图、分析图三类。2.1.13
2.1.2城市规划的现状图应是记录规划工作起始时的城市状态的图纸：并应包括城市用地现状图与各专项现状图。2.1.3城市规划的规划图应是反映规划意图和城市规划各阶段规划状态的图纸。
2.1.4本《标准》不对分析图的制图做出规定。2.1.5城巾总体规划阁应有图题、图界、指北针、风象玫瑰、比例、比例尺、规划期限、图例、署名、编制日期、图标等。2.2图题
2.2.1图题应是各类城市规划图的标题。城市规划图纸均应书写图题。
2.2.2有图标的城市规划图，应填写图标内的图名并应书写图题。
2.2.3图题的内容应包括：项月名称（主题）、图名（副题）。副题的学号宜小于士题的学号。2.2.4图题宜横写，不应遮盖图纸中现状与规划的实质内容。位置应选在图纸的上方正中，图纸的左上侧或右上侧。不应放在图纸内容的中间或图纸内容的下方。2.3图界
2.3.1图界应是城市规划图的辐面内应播盖的用地范萄。所有城市规划的现状图利规划图，都应涵盖规划用地的全部范周、膚邻用地的直接关联范围和该城市规划图按规定应包含的规划内容2
的范围。
2.3.2当用幅图完整地标出全部规划图图界内的内容有困难时，可将筹至图边外部的内容标明连接符号后，把连接符号以外的内容移至图边以内的适当位置上。移入图边以内部分的内容、方位，比例应与原图保持致，并不得压占规划或现状的主要内容。
2.3.3必要时，可绘制一张缩小比例的规划用地关系图，然后再将规划用地的自然分片、行政分片或规划分片按各自相对完整的要求，分别绘制在放大的分片图内。2.34城币总体规划图的图界，应包括城市总体规划用地的全部范围。可做到城市规划区的全部范围。2.3.5城市分区规划图、详细规划图的图界，应全少包括规划用地及其以外s0m内相邻地块的用地范围。2.4指北针与风象玫瑰
2.4.1城市总体规均的规划图和现状图，应标绘指北针和风象玫瑰图。城市详细规划图可不标绘风象玫瑰图：2.4.2指北针与风象玫瑰图可一起标绘，指北针也可单独标绘24.3组合型城市的规刻图纸上应标绘城市各组合部分的风象玫瑰图，各组合部分的风象玫瑰图应绘制在其所代表的图蝠上，也可在其下方用文字标明该风象攻瑰图的适用地。
2.4.4指北针的标绘，应符合现行国家标雅《房屋建筑制图统一标准》GB/T 50001 的有关规。
2.4.5风象玫瑰图应以细实线绘制风玫瑰图以细虚线绘制污染系
数玫瑰图。风频致瑰图与污染系数玫瑰图应重绘制在-…起。
2.4.6指北针与风象玫瑰图结合一YYKAONIKACa
图2.4.6结含风象玫瑰
图标绘的指北针
起标绘的，如图2,4.6。
2.4.7指北针与风象玫瑰的位置应在图幅图区内的上方左侧或右侧。
2.5比例、比例尺
2.5.1城市规划图上标注的比例应是图纸上单位长度与地形实际单位长度的比例关系。
2.5.2城市规划图，除与尺度无关的规划图以外，必须在图上标绘出表示图纸上单位长度与地形实你单位长度比例关系的比钢与比例尺。
2.5.3在原图上制作的城市规划图的比例，应用阿拉伯数字表示。城市规划图经缩小或放大后使用的，应将比例数调整为图纸缩小或放大后的实际比例数值或加绘形象比例尺，形象比例尺应按图2.5.3所示绘制。
050100
图上一小格代表地形实物实际长度为50m图2.5.3形象比例尺图式
2.5,4城市规划图用的比例，应接国家有关规定执行。400g
2.5.5城市规划图比例尺的标绘位置可在风象玫瑰图的下方或图例下方。
2.6规划期限
2.6.1城市规划图应标注规划期限。2.6.2城市规划图上标注的期限应与规划文本中的期限一致。规划期限标在副题的右侧或下方。2.6.3城市规划图的期限应标狂规划期起始年份至规划期末年份并应用公元表示。
2.看.4现状的图纸只标注现状年份，不标注规划期限。现状年4
份应标注在副题的右侧或下方。2.7图例
2.7.1城市规划图均应标绘有图例。图例由图形（线条或色块）与文字组成，文字是对图形的释。2.7.2城市规划用地图例，单色图例应使用线条、图形和文字；多色图例应用色块、图形和文字。2.7.3城市规划图的图例应按本标准第3.1节规定的图例绘制。2.7.4绘制城市规划图使用本标准规定的图例、其他专业标推规定的图例或自行增加的图例，在同一项月中应统一。2.7.5城市规划图的图例应绘在图纸的下方或下方的一侧。2.8署名
2.8.1娥市规划图与现状图七必须署城规划缩制单位的正式名称，并叫加绘编制单位的徽记。2.8.2有图标的城市规划图，在图标内署名；没有图标的城市规划图，在规划图纸的右下方署名。2.9编绘日期
2,9.1城市规划图应注明编绘目期。2.9.2编绘口期是指全套成果图完成的日期。复制的城市规划图，应注明原成果图完成的日期。2.9.3修改的规划图纸，成为新的成果图的，应注明修改完成的日期。
2.9.4有图标的城市规划图，在图标内标注编绘月期；没有图标的城市规划图，在规划图纸下方，署名位置的右侧标注编绘月期。
2.10图标
2.10.1城市规划图上可用图标记录规划图编制过程中，规划设5
YYKAONIKACa
计人与规划设计单位技术责任关系和项目索引等内容。2.10.2用于张贴、悬挂的现状图、规划图可不设图标：用于装订成册的城市规划图册，在规划图珊的目录页的后面应统一设图标或每张图纸分别设置图标。
2.10.3城市规划图的图标应位于规划图的下方。2.10.4图纸内容较宽，一蝠图纸底部难以放下图标的规划图、宜把图标等内容放到图纸的一侧（图2.10,4a）；一幅图纸下部密题
风象致瑰比例尺
制图区
单位署名、日期区
图标区
风象孜瑰、比例尺
制医区
围标区
单位署名、日期区
图2.10.4图标位置
能放下图标的规划图，图标应放在图纸的下方（图2.10.46）。2.11文字与说明
2.11，1城市规划图下的文字、数字、代码，均应笔画清晰、文字规范、字体易认、编排整齐、书写端正。标点符号的运用应准确、清楚。
2.11.2城市规划图上的文字应使用中文标准简化汉字。涉外的规划项月，可在中文下方加注外文；数字应使用阿拉伯数字，计量单位做使用国蒙法定计量单位；代码应使用规是的英文学母、年份应用公元年表示。
2.11.3文享高度应按表2.11.3中所列数学选用表2.11.3文字高度（mm）
用于蓝图、缩图、底图
用于彩色挂图
3.5、5.0、7.0.10、 14、20、25、30:35.7.0、10、14、20、25、30、35、40、45.生：经编小或放大的城事规划图，文字高度随原图纸婚小或敢大，以学透容易讲认为标准。
2.11.4城市规划图上的文字字体应易于辨认。中文应使用宋体，仿案体，楷体、黑体、隶书体等，不得便用篆体和美本学体。外文应使用印刷体、书写体等，不得使用美术体等学体。数字应使用标推体，书写体，
2.11.5城市规划图上的文宇、数字，应用于图题、比例、图标、风象攻瑰（指北针）、图例、署名、规划期限、编制日期、地名、路名、桥名、道路的通达地名、水蔡（河、江、湖、溪、海）名、名胜地名，主要公共设施名称、规划参数等。2.12图幅规格
2.12.1城市规划图的图幅规格可分规格幅面的规划图和特型幅面的规图两类。接使用0号、1号，2学，3号，4号规格幅YYKAONIKAa
面绘制的图纸为规格幅面图纸：不直接使用0号、1号、2号、3号：4号规格幅面绘制的规划图为特型幅面图纸，2.12.2用于晒制蓝图的规格图幅宜符合表2.12.2的规定和图2.12.2的格式
嗮制蓝图的规格图幅（mm）
表2.12.2
基本幅面
841 × 1189
594 × 841
420 × 594
297 × 420
图框线
图 2.12.2规格幅面图纸的尺寸示意5
210 × 297
用于复印的规格图幅，可根据现有复印设备和材料规格，选用。
2,12.4特型图幅的城市规划图尺寸不做规定，宜有…对边长与规格图纸的边长相一致。
2.12.5同一规划项日的图纸规格宜一致。8
2.13图号顺序
2.13.1城市规划图的顺序宜按布局规划图排在前，1程规划图排在后，基础图排在前，规划图排在后现状图排在前，规划图排在后的原则进行编排。
2，13,2城市规划图缺省或增加时，图纸的编排顾序应为：1城市总体规划图缺省时，图纸编排顺序号不空缺，下面序号的图纸的序应繁接着上面依往下排。2城巾总体规划图增加时，增加的图纸应按播人编排顺疗号：属主要城市规划图，应按现状图在前，规划图在后的顺序拍人在总体规划图之后：属专业规划的图纸，越按现状图在前，规划图在后的顺序捕在近期建设规划图的前面，图纸编排顺序号应依次往后推：
城市分区规划与城市详细规划图纸缺省或增加时也应符合上述编排顺序。
2.14图纸数量与图纸的合并绘制2.14.1城市规划图的数量应根据规划对象的特点、规划内容的实际情况，规划工作器要表达的内容决。规划图的数量应接照有关规定执行。
2.14.2同种专业或不同专业内容的现状图和规划图，在不影响图纸内容识别的前提下，均可合并绘制，2.15定位
2.15.1城市规划图的定位应包括规划婴案的平面定位、竖问定位、时间定位
2.15.2城市规划图的平面定位应是对规划要素平面图上两个点的坐标定位，个点加上一条不通过该点的直线的定位；一个点加上一条直线的方位的定位。
1点的平面是位，单点定位应采用北京坐标系或西安坐标9
YYKAONIKAa
