【城镇建设行业标准(CJ)】 转刷曝气机

CJ/T3071—1998

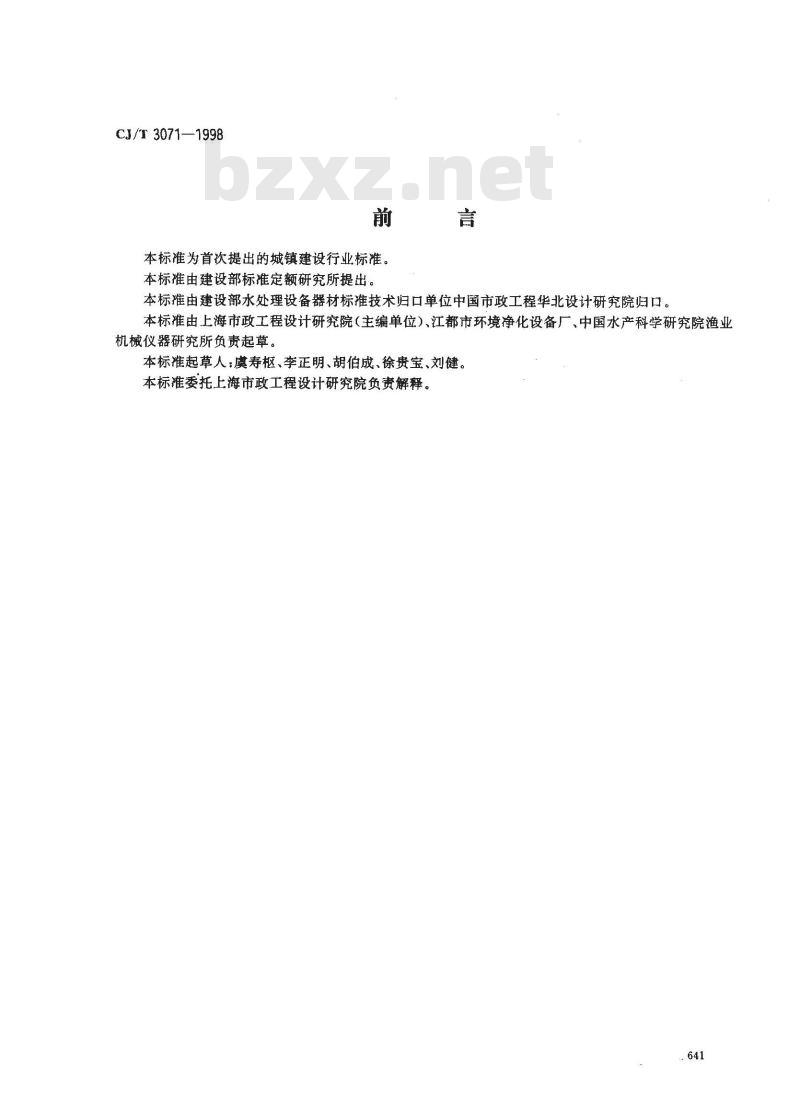

本标准为首次提出的城镇建设行业标准。本标准由建设部标准定额研究所提出。言
本标准由建设部水处理设备器材标准技术归口单位中国市政工程华北设计研究院归口。本标准由上海市政工程设计研究院（主编单位）、江都市环境净化设备厂、中国水产科学研究院渔业机械仪器研究所负责起草。
本标准起草人：虞寿枢、李正明、胡伯成、徐贵宝、刘健。本标准委托上海市政工程设计研究院负责解释。641

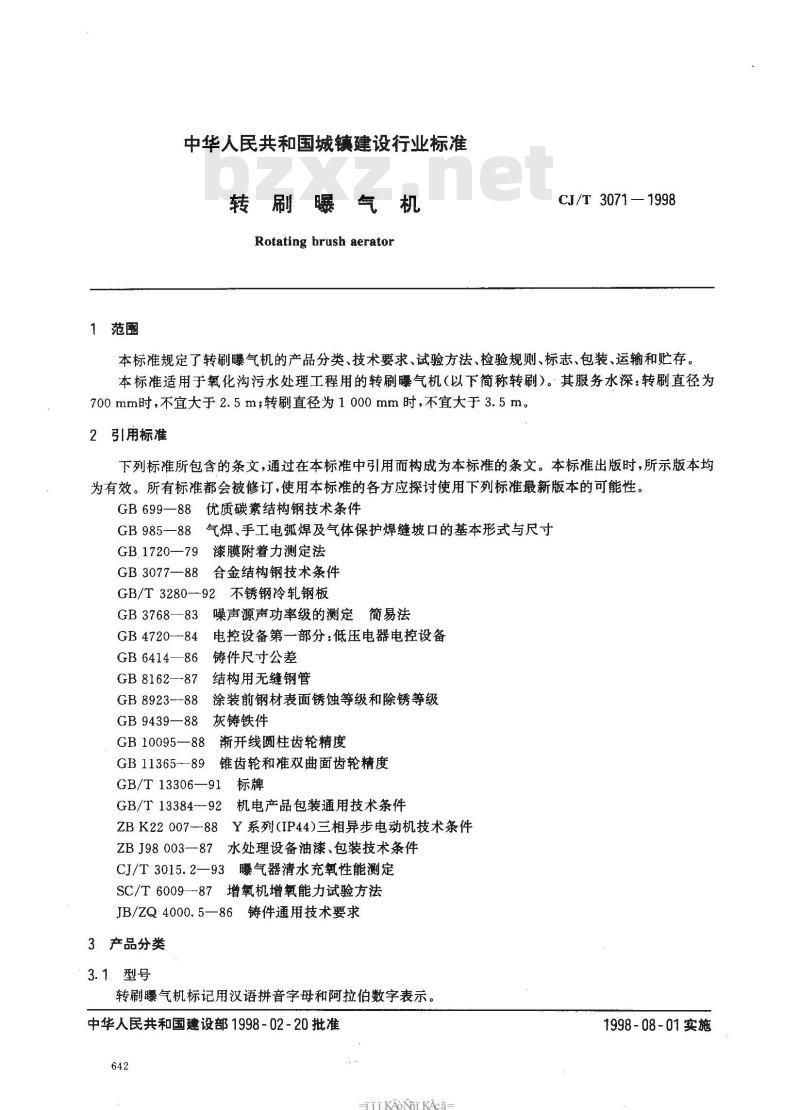

中华人民共和国城镇建设行业标准转刷曝气机
Rotating brush aerator
CJ/T 3071—1998
本标准规定了转刷曝气机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于氧化沟污水处理工程用的转刷曝气机（以下简称转刷）。其服务水深：转刷直径为700mm时，不宜大于2.5m；转刷直径为1000mm时，不宜大于3.5m。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB699—88优质碳素结构钢技术条件GB985-88气焊、手工电弧焊及气体保护焊缝坡口的基本形式与尺寸GB1720—79漆膜附着力测定法
GB3077—88合金结构钢技术条件GB/T3280-92不锈钢冷轧钢板
GB3768—83噪声源声功率级的测定简易法电控设备第一部分：低压电器电控设备GB 4720--84E
GB6414—86铸件尺寸公差
GB 8162-87
结构用无缝钢管
GB8923--88涂装前钢材表面锈蚀等级和除锈等级GB9439—88灰铸铁件
GB 10095—88
GB 11365-—89
渐开线圆柱齿轮精度
锥齿轮和准双曲面齿轮精度
GB/T13306—91标牌
GB/T13384--92机电产品包装通用技术条件ZBK22 007—88Y系列(IP44)三相异步电动机技术条件ZBJ98003--87水处理设备油漆、包装技术条件CJ/T3015.2一93曝气器清水充氧性能测定SC/T6009--87增氧机增氧能力试验方法JB/ZQ4000.5—86铸件通用技术要求3产品分类
3.1型号
转刷曝气机标记用汉语拼音字母和阿拉伯数字表示。中华人民共和国建设部1998-02-20批准642
TKAoN KAca-
1998-08-01实施

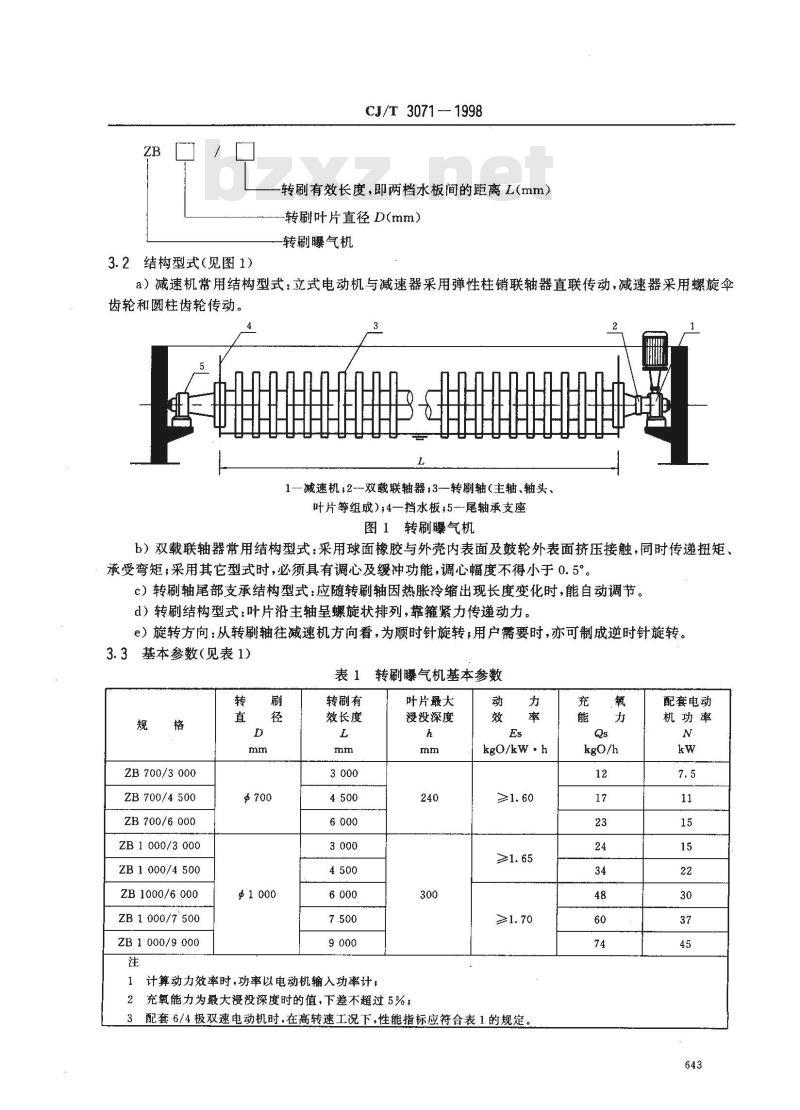

3.2结构型式（见图1）
CJ/T 3071 - 1998
转刷有效长度，即两档水板间的距离L(mm）转刷叶片直径D(mm）
转刷曝气机
a）减速机常用结构型式：立式电动机与减速器采用弹性柱销联轴器直联传动，减速器采用螺旋伞齿轮和圆柱齿轮传动。
1—减速机;2-双载联轴器，3-转刷轴（主轴、轴头、叶片等组成）；4一挡水板；5尾轴承支座图1转刷曝气机
b）双载联轴器常用结构型式：采用球面橡胶与外壳内表面及鼓轮外表面挤压接触，同时传递扭矩、承受弯矩，采用其它型式时，必须具有调心及缓冲功能，调心幅度不得小于0.5°c）转刷轴尾部支承结构型式：应随转刷轴因热胀冷缩出现长度变化时，能自动调节。d）转刷结构型式：叶片沿主轴呈螺旋状排列，靠箍紧力传递动力。e）旋转方向：从转刷轴往减速机方向看，为顺时针旋转，用户需要时，亦可制成逆时针旋转。3.3基本参数（见表1)
转刷曝气机基本参数
ZB 700/3 000
ZB 700/4 500
ZB 700/6 000
ZB1000/3000
ZB 1000/4 500
ZB 1000/6 000
ZB 1 000/7 500
ZB1000/9000
转刷有
效长度
计算动力效率时，功率以电动机输入功率计；叶片最大
浸没深度
充氧能力为最大浸没深度时的值，下差木超过5%；2
kgO/kw·h
配套6/4极双速电动机时，在高转速工况下，性能指标应符合表1的规定。充
配套电动
机功率

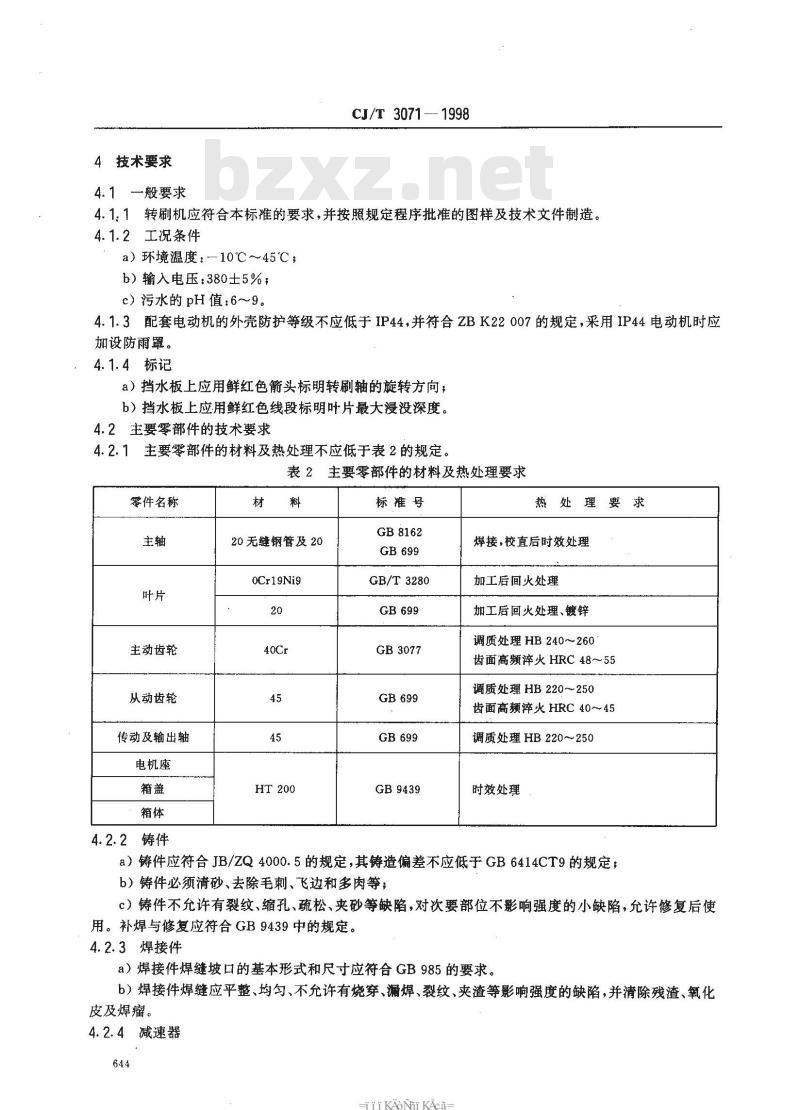

4技术要求
4.1一般要求
CJ/T 3071—1998
4.11转刷机应符合本标准的要求，并按照规定程序批准的图样及技术文件制造。4.1.2工况条件
a）环境温度：—10℃～45℃；
b）输入电压：380士5%；
c）污水的pH值:6～9。
4.1.3配套电动机的外壳防护等级不应低于IP44，并符合ZBK22007的规定，采用IP44电动机时应加设防雨罩。
4.1.4标记
a）挡水板上应用鲜红色箭头标明转刷轴的旋转方向；b）挡水板上应用鲜红色线段标明叶片最大浸没深度。4.2主要零部件的技术要求
4.2.1主要零部件的材料及热处理不应低于表2的规定。表2主要零部件的材料及热处理要求零件名称
主动齿轮
从动齿轮
传动及输出轴
电机座
4.2.2铸件
20无缝钢管及20
OCr19Ni9
HT 200
标准号
GB8162
GB/T3280
GB3077
GB9439
热处理要求
焊接，校直后时效处理
加工后回火处理
加工后回火处理、镀锌
调质处理 HB 240～~260
齿面高频淬火HRC 48～55
调质处理HB220~250
齿面高淬火HRC 40～45
调质处理HB220~250
时效处理
a）铸件应符合JB/ZQ4000.5的规定，其铸造偏差不应低于GB6414CT9的规定；b）铸件必须清砂、去除毛刺、飞边和多肉等；c）铸件不允许有裂纹、缩孔、疏松、夹砂等缺陷，对次要部位不影响强度的小缺陷，允许修复后使用。补焊与修复应符合GB9439中的规定。4.2.3焊接件
a）焊接件焊缝坡口的基本形式和尺寸应符合GB985的要求。b）焊接件焊缝应平整、均匀、不允许有烧穿、漏焊、裂纹、夹渣等影响强度的缺陷，并清除残渣、氧化皮及焊瘤。
4.2.4减速器
-r KAON KAca-
CJ/T 3071—1998

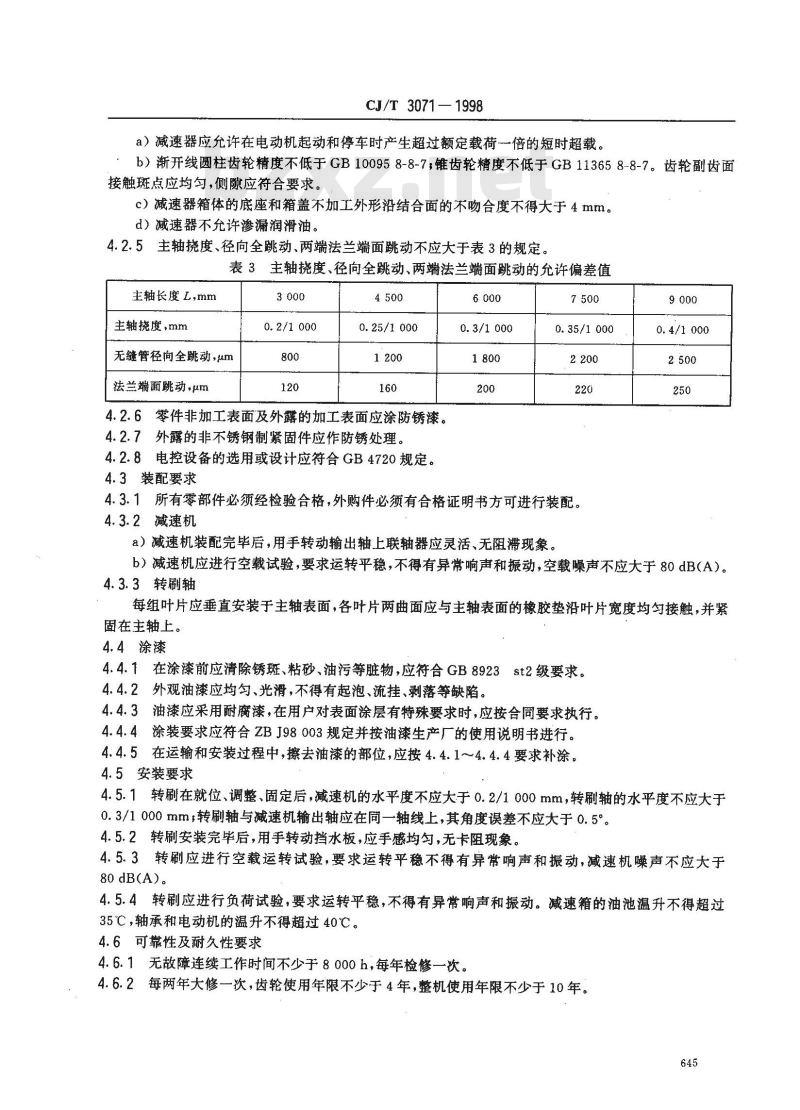

a）减速器应允许在电动机起动和停车时产生超过额定载荷一倍的短时超载。b）渐开线圆柱齿轮精度不低于GB100958-8-7;锥齿轮精度不低于GB113658-8-7。齿轮副齿面接触斑点应均匀，侧隙应符合要求。c）减速器箱体的底座和箱盖不加工外形沿结合面的不吻合度不得大于4mm。d）减速器不允许渗漏润滑油。
4.2.5主轴挠度、径向全跳动、两端法兰端面跳动不应大于表3的规定。表3主轴挠度、径向全跳动、两端法兰端面跳动的允许偏差值主轴长度L,mm
主轴挠度，mm
无缝管径向全跳动，um
法兰端面跳动·μm
0.2/1 000
0.25/1000
4.2.6零件非加工表面及外露的加工表面应涂防锈漆。4.2.7外露的非不锈钢制紧固件应作防锈处理。4.2.8电控设备的选用或设计应符合GB4720规定。4.3装配要求
0.35/1000
4.3.1所有零部件必须经检验合格，外购件必须有合格证明书方可进行装配。4.3.2减速机
a）减速机装配完毕后，用手转动输出轴上联轴器应灵活、无阻滞现象。9000
b）减速机应进行空载试验，要求运转平稳，不得有异常响声和振动，空载噪声不应大于80dB(A）。4.3.3转刷轴
每组叶片应垂直安装于主轴表面，各叶片两曲面应与主轴表面的橡胶垫沿叶片宽度均匀接触，并紧固在主轴上。
4.4涂漆
4.4.1在涂漆前应清除锈斑、粘砂、油污等脏物，应符合GB8923st2级要求。4.4.2外观油漆应均匀、光滑，不得有起泡、流挂、剥落等缺陷。4.4.3油漆应采用耐腐漆，在用户对表面涂层有特殊要求时，应按合同要求执行。4.4.4涂装要求应符合ZBJ98003规定并按油漆生产厂的使用说明书进行。4.4.5在运输和安装过程中，擦去油漆的部位，应按4.4.1~4.4.4要求补涂。4.5安装要求
4.5.1转刷在就位、调整、固定后，减速机的水平度不应大于0.2/1000mm，转刷轴的水平度不应大于0.3/1000mm；转刷轴与减速机输出轴应在同一轴线上，其角度误差不应大于0.5°。4.5.2转刷安装完毕后，用手转动挡水板，应手感均匀，无卡阻现象。4.5.3转刷应进行空载运转试验，要求运转平稳不得有异常响声和振动，减速机噪声不应大于80 dB(A)。
4.5.4转刷应进行负荷试验，要求运转平稳，不得有异常响声和振动。减速箱的油池温升不得超过35℃，轴承和电动机的温升不得超过40℃。4.6可靠性及耐久性要求
4.6.1无故障连续工作时间不少于8000h，每年检修一次。4.6.2每两年大修一次，齿轮使用年限不少于4年，整机使用年限不少于10年。645
5试验方法
5.1主轴形位公差检验
CJ/T 3071—1998
主轴两端法兰配装轴头，在加工车床上进行。用2级百分表测量。检验径向全跳动时百分表应固定于拖板上，测量点不少于5点，测量值应符合表3的规定。5.2叶片安装误差检验
目测叶片是否垂直于主轴表面及与主轴橡胶垫是否均匀接触；用手扳动叶片根部不得有周向移位。5.3外观及涂漆检验
外观检验为目测；涂漆附着力检验按GB1720规定进行。5.4减速机水平性检验
用精密（0.02/1000)水平仪在箱体底座四边专门加工的狭长面上测量，应符合4.5.1条的规定。5.5转刷轴水平性检验
用精密水准仪固定在转刷轴一端，调试水平，将标尺立在主轴两端法兰处，记下两法兰顶端读数，两读数差扣除两法兰直径差除以两表尺间距离，即为水平误差，应符合4.5.1条的规定。5.6减速机输出轴与转刷轴线同轴度检验用2级百分表固定于联轴器外壳上，测量输出轴端轴承盖外端面跳动，相对于中心的两点最大跳动差值与测量圆直径组成直角三角形，计算出小角的角度即为最大角度误差，应符合4.5.1条的规定。5.7减速机空载试验
在符合4.3.2a）的情况下，启动电动机，运转2h，应符合4.2.4a）和4.3.2b）的规定。噪声按GB3768规定测定。
5.8转刷空载试验和负荷试验
应在试验台架或现场进行。在符合4.5.2条要求的情况下：a）启动电动机，运转2h，应符合4.2.4a)和4.5.3条的规定。b）向水池注水至叶片工作漫没深度，启动电动机，运转2h，应符合4.2.4a）和4.5.4条的规定。用数字式点温计测量各部位温度，轴承温度可在轴承处壳体外表面测量，并加5℃修正量。5.9动力效率，充氧能力试验应参照CJ/T3015、SC/T6009规定进行，并应符合表1的规定。探头数量不少于三只，位置根据现场情况前后各设一点，左或右设一点。6检验规则
6.1每台转刷必须经制造厂质检部门检验合格，并附有产品合格证书方可出厂。6.2出厂检验
每台转刷应按本标准第四章（4.6除外）要求进行检验，如有不合格，应进行修复、调整或更换，再重复检验，如仍不合格，则判该台产品为不合格。6.3型式试验
6.3.1有下列情况之一时，应进行型式试验：a）新产品试制鉴定时，
b）投产后，结构、材料、工艺有较大改进可能影响产品性能时；c）国家质量监督检测部门提出检测时。6.3.2检验项目为动力效率、充氧能力及本标准第四章（4.6除外）全部项目6.3.3抽样方法和判定规则
在合格的产品中随机抽样8%，但不得少于1台，如试验结果有不合格者，应加倍抽试，若仍不合格，则判该批产品不合格。下载标准就来标准下载网
Tri KAoNhiKAca-
7标志、包装、运输、贮存
CJ/T 3071— 1998
7.1每台转刷均应在明显部位固定标牌，应符合GB/T13306规定，并标明下列内容：a）制造厂名称及商标；
b）产品名称及型号；
c）产品主要技术参数：转刷直径D(mm）、有效长度L（mm）、转速n(r/min）、动力效率Es（kgOz/kWh）、充氧能力Qs(kgOz/h）、电动机功率（kW）、叶片最大浸没深度h（mm）、质量（kg），d）产品出厂编号和制造年月。
7.2每台转刷出厂时应附下列文件：a）产品合格证；
b）装箱清单；
c）使用说明书；
d）用户意见征求单。
7.3转刷的包装应能保证零部件、易损件及文件等在运输过程中不受变形、损伤和遗失。包装、运输和起吊方式由用户与制造厂商定。采用装箱包装时，应符合GB/T13384规定。7.4转刷应贮存在通风、干燥处，防止锈蚀、变形和损坏。647
