【城镇建设行业标准(CJ)】 排水管道闭气检验用板式密封管堵

中华人民共和国城镇建设行业标准排水管道闭气检验用板式密封管堵Sealed board pipe stopper of sewer pipe for the air test1主题内容与适用范
CI/T 30211993
本标准规定了排水管道闭气检验用板式密封管堵（以下简称密封管堵）的技术要求、试验方法、检验规则及产品标志、包装、运输和存。本标准适用于重力式圆形排水管道。2引用标准
混凝土和钢筋混凝土排水管
GB 11836此内容来自标准下载网
GB4454
GB3512
GB1682
硬聚氯乙烯板材
橡胶邵尔A型硬度试验方法
硫化橡胶拉伸性能的测定
硫化橡胶热空气老化试验方法
硫化橡胶脆性温度试验方法
GB 7126
鞋用氯丁橡胶胶粘剂
3术语
3.1板式密封管堵

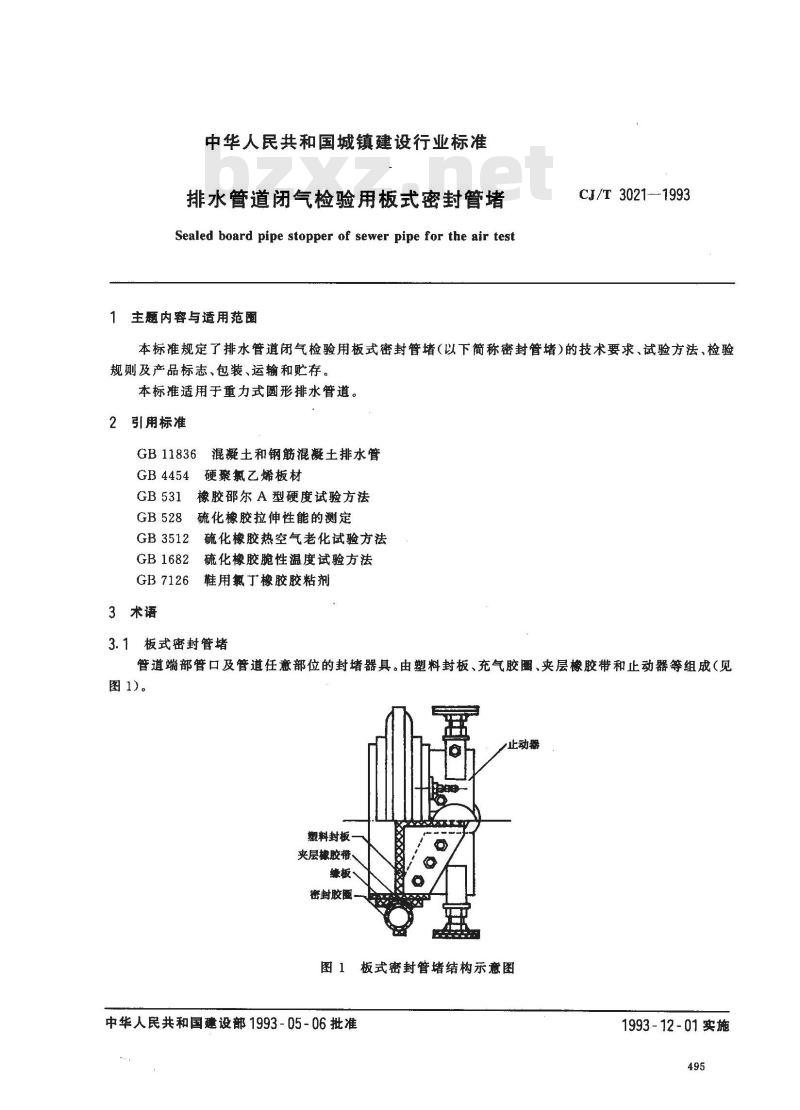

管道端部管口及管道任意部位的封堵器具。由塑料封板、充气胶圈、夹层橡胶带和止动器等组成（见图1)。
止动器
塑料封板
夹层橡胶带、
缴板丶
密封胶圈
图1板式密封管堵结构示意图
中华人民共和国建设部1993-05-06批准1993-12-01实施
3.2径缩
CJ/T 3021—1993
充气胶圈充分膨胀后，其接头处的径向膨胀率小于其他部位的现象。4产品分类

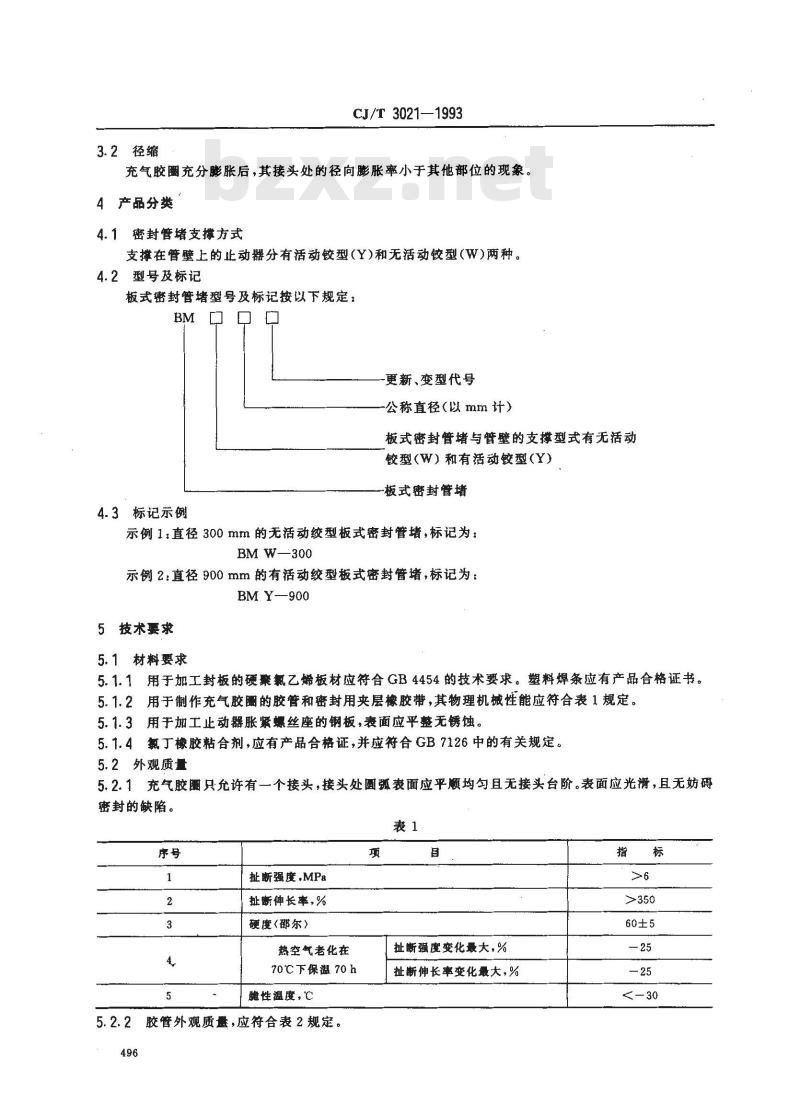

4.1密封管堵支撑方式
支撑在管壁上的止动器分有活动铰型（Y）和无活动铰型（W）两种。4.2型号及标记
板式密封管堵型号及标记按以下规定：BM
更新、变型代号
公称直径(以mm计）
板式密封管堵与管壁的支撑型式有无活动铰型（W）和有活动型（Y）
-板式密封管堵
4.3标记示例
示例1：直径300mm的无活动绞型板式密封管堵，标记为：BM W—300
示例2:直径900mm的有活动绞型板式密封管堵，标记为：BM Y—900
5技术要求
5.1材料要求
5.1.1用于加工封板的硬骤氯乙烯板材应符合GB4454的技术要求。塑料焊条应有产品合格证书。5.1.2用于制作充气胶的胶管和密封用夹层橡胶带，其物理机械性能应符合表1规定。5.1.3用于加工止动器胀紧螺丝座的钢板，表面应平整无锈蚀。5.1.4氟丁橡胶粘合剂，应有产品合格证，并应符合GB7126中的有关规定。5.2外观质量
5.2.1充气胶圈只允许有一个接头，接头处圆弧表面应平顺均且无接头台阶。表面应光滑，且无妨碍密封的缺陷。
扯断强度,MPa
扯断伸长率，%
硬度(郡尔)
热空气老化在
70℃下保温70h
脆性温度，℃
胶管外观质量，应符合表2规定。项
扯断强度变化最大，%
扯断伸长率变化最大，%
CJ/T 30211993
缺陷名称
不圆度
螺旋缚绕
最小盘卷直径
胶层海绵现象
表面裂口
合格品要求
不允许
不应小于400mm
不允许
不允许
5.2.3夹层橡胶带应与缘板表面贴紧粘密实，橡胶带搭接处圆弧表面应平顺均勾且无搭接台阶，沿外缘橡胶带应手感光滑且无凹凸和气鼓。5.2.4塑料封板应平整无裂纹，焊口应密实5.3使用性能要求
5.3.1充气胶圜充气达到规定压力值(0.25MPa)1h后应无压降，膨胀率应达到24%以上，接头处径缩应不超过3mm，且不出现裂纹、起鼓、接头开胶等现象。5.3.2组装试验时，充气胶圈充气达到规定压力值，保持管道充气压力为3000Pa，用发泡液检查管堵夹层部位和塑料封板焊縫，均不应出现气泡。6试验方法
6.1外观质量用目视检验，并应符合5.2中的有关规定。6.2胶管和夹层橡胶带物理性能的试验。6.2.1试样制备、胶片打磨及试件裁切应符合GB528,GB531、GB1682、GB3512中有关内容。6.3充气胶圈的充气试验

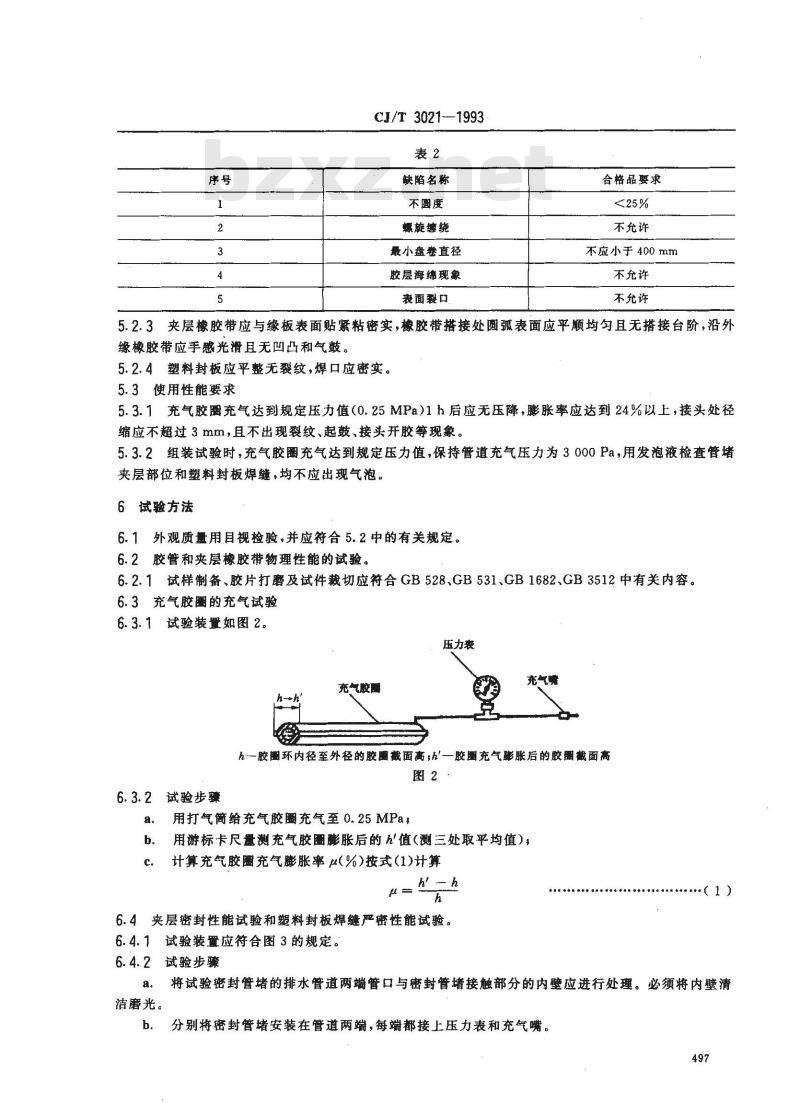

6.3.1试验装置如图2。
压力表
充气胶围
充气莞
h-胶环内径至外径的胶围截面高;h'—胶围充气膨胀后的胶截面高图2
6.3.2试验步骤
用打气简给充气胶圈充气至0.25MPaa.
用游标卡尺量测充气胶围膨胀后的h值(测三处取平均值)，b.
计算充气胶圈充气膨胀率μ(%)按式(1)计算从
6.4夹层密封性能试验和塑料封板焊缝严密性能试验。6.4.1试验装置应符合图3的规定。6.4.2试验步骤
洁磨光。
将试验密封管堵的排水管道两端管口与密封管堵接触部分的内壁应进行处理。必须将内壁清b.
分别将密封管堵安装在管道两端，每端都接上压力表和充气嘴。497
CJ/T 3021—1993

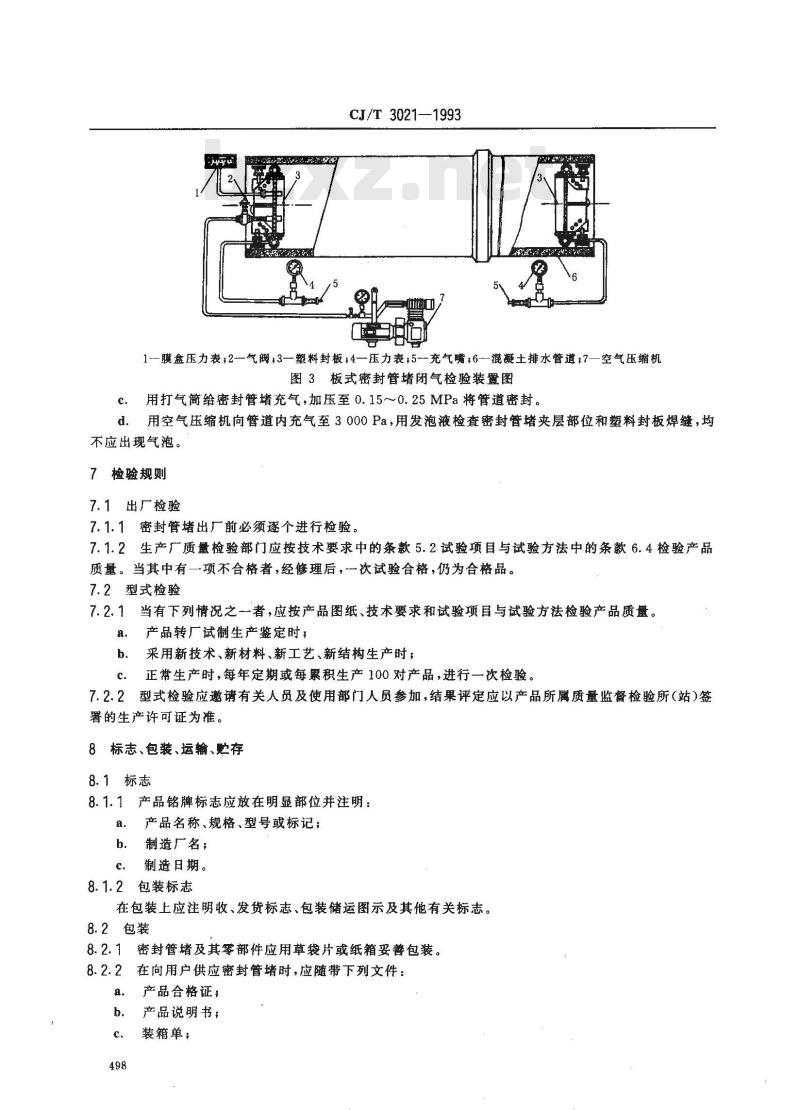

1—膜盒压力表;2—气阀,3—塑料封板;4—压力表,5-充气嘴;6-—混凝土排水管道;7—空气压缩机图3板式密封管堵闭气检验装置图c.
用打气简给密封管堵充气，加压至0.150.25MPa将管道密封。d。用空气压缩机向管道内充气至3000Pa，用发泡液检查密封管堵夹层部位和塑料封板焊缝，均不应出现气泡。
7检验规则
7.1出厂检验
7.1.1密封管堵出厂前必须逐个进行检验。7.1.2生产厂质量检验部门应按技术要求中的条款5.2试验项目与试验方法中的条款6.4检验产品质量。当其中有一项不合格者，经修理后，一次试验合格，仍为合格品。7.2型式检验
7.2.1当有下列情况之一者，应按产品图纸、技术要求和试验项目与试验方法检验产品质量。a.
产品转厂试制生产鉴定时；
采用新技术、新材料、新工艺、新结构生产时；正常生产时，每年定期或每累积生产100对产品，进行一次检验。7.2.2型式检验应邀请有关人员及使用部门人员参加，结果评定应以产品所属质量监督检验所（站）签署的生产许可证为准。
8标志、包装、运输、购存
8.1标志
8.1.1产品铭牌标志应放在明显部位并注明：a.
产品名称、规格、型号或标记；b.
制造厂名；
制造日期。
8.1.2包装标志
在包装上应注明收、发货标志、包装储运图示及其他有关标志。8.2包装
8.2.1密封管堵及其零部件应用草袋片或纸箱妥善包装。8.2.2在向用户供应密封管堵时，应随带下列文件：a.
产品合格证：
产品说明书；
装箱单，
CJ/T3021—1993
d．按订货合同规定的其他附属设备；e.
随机备件：
按合同规定的所必须的专用工具。f.

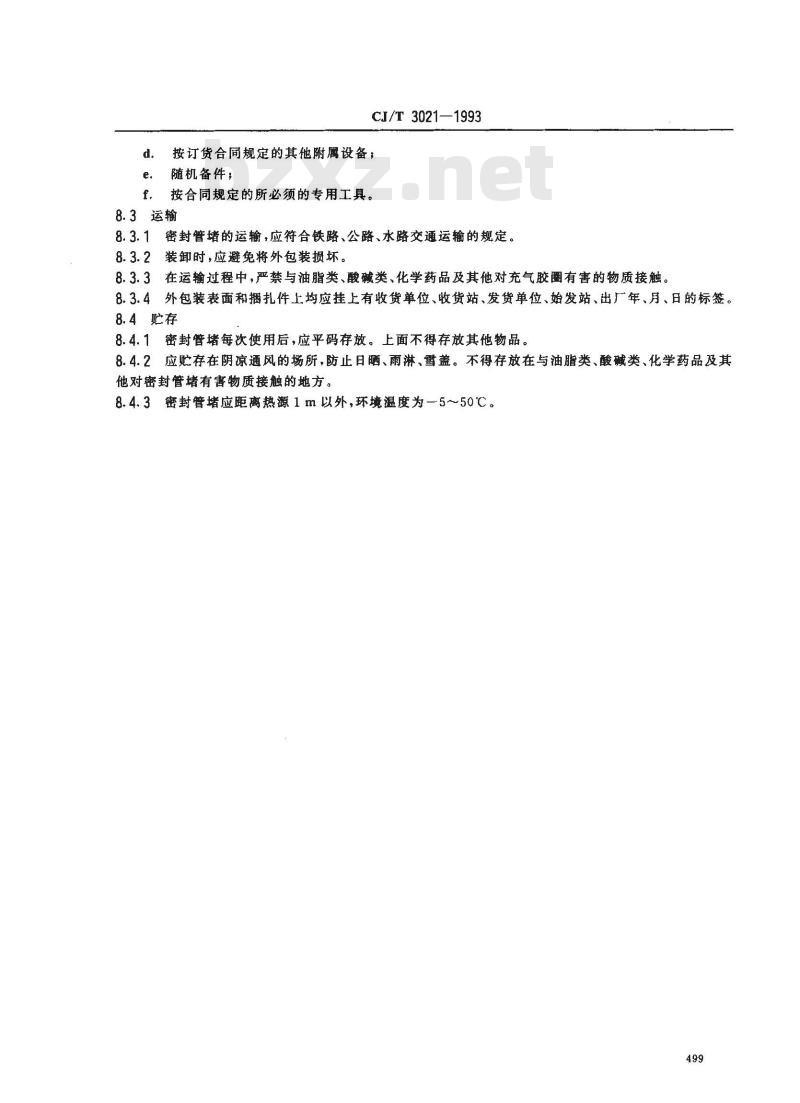

3运输
8.3.1密封管堵的运输，应符合铁路、公路、水路交通运输的规定。2装卸时，应避免将外包装损坏。8.3.2
在运输过程中，严禁与油脂类、酸类，化学药品及其他对充气胶圈有害的物质接触。8.3.4外包装表面和捆扎件上均应挂上有收货单位、收货站、发货单位、始发站、出厂年、月、日的标签。8.4贮存
8.4.1密封管堵每次使用后，应平码存放。上面不得存放其他物品。2应贮存在阴凉通风的场所，防止日晒、雨淋、雪盖。不得存放在与油脂类、酸碱类、化学药品及其8.4.2
他对密封管堵有害物质接触的地方。8.4.3密封管堵应距离热源1m以外，环境温度为一5～50℃。499
CJ/T 3021--1993
附录A
板式密封管堵主要技术参数表
（参考件）
板式密封管堵主要技术参数见表A1。表A1
公称直径，mm
参考重量,kg
单独充气压力，MPa
组装使用充气压力，MPa
组装试验充气压力，MPa
外缘直径,mm
外缴直径允许偏差，mm
支撑安装胀紧扭矩，N·m
注：表 A1中塑料封板外缘直径，参考了标准GB11836。MW6
附录B
胶管尺寸及偏差
（参考件）
断面型式见图B1。
........
尺寸及偏差见表B1。
尺寸偏差
型式见图C1。
尺效及偏差见表C1。
公称直径D
实际内径D1
D,尺寸偏差
型式见图 D1。
尺寸及偏差见表D1。
公称直径D
实际内径D。
D.尺寸偏差
附加说明：
CJ/T 3021--1993
附录C
充气胶圈尺寸及偏差
（参考件）
附录D
夹展橡胶带尺寸及偏差
（参考件）
b=40mm;d=2mm
本标准由建设部标准定额研究所提出。600
本标准由建设部水处理设备器材标准技术归口单位中国市政工程华北设计院归口。1100
本标准由天津市市政工程研究所（主编单位）、天津市新华橡胶厂、天津市第三市政工程公司、太原市市政工程管理处负责起草。
本标推主要起草人王瑞芝、周秉媛、云正平、陈彦凯、杨茂长。本标准委托天津市市政工程研究所负责解释。501
