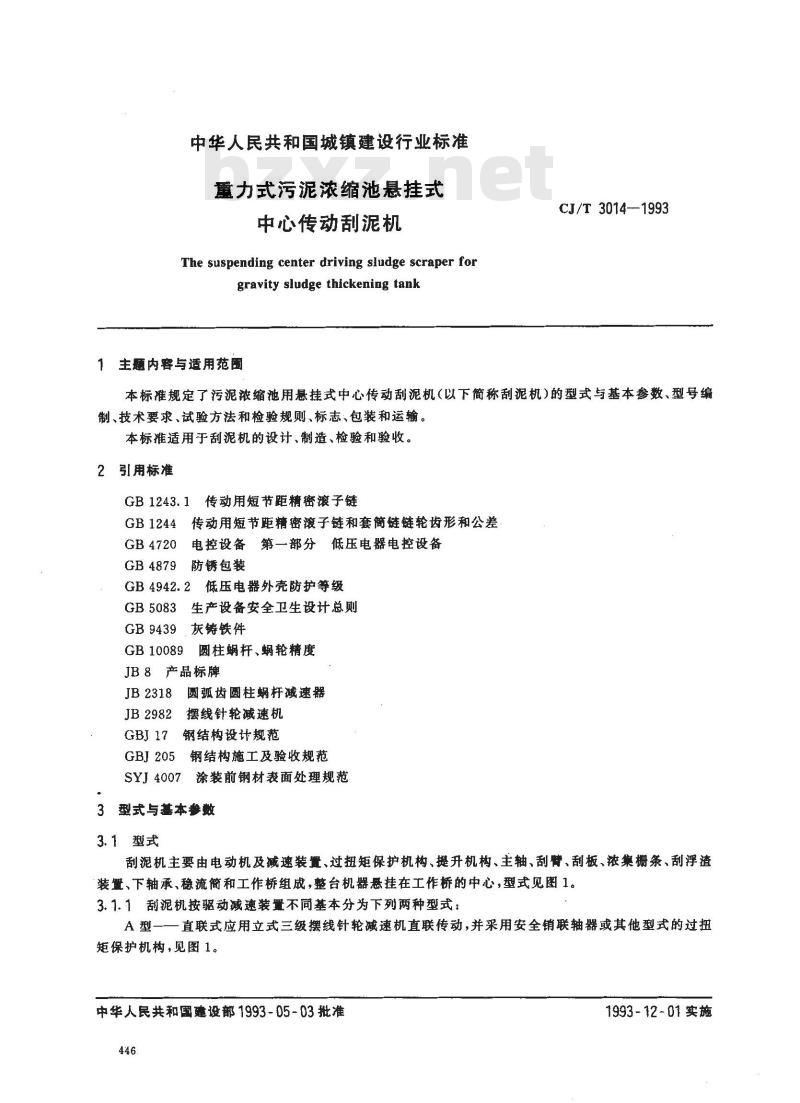

【城镇建设行业标准(CJ)】 重力式污泥浓缩池悬挂式中心传动刮泥机

中华人民共和国城镇建设行业标准重力式污泥浓缩池悬挂式
中心传动刮泥机
The suspending center driving sludge scraper forgravity sludge thickening tank1主题内容与适用范围
CJ/T 3014--1993
本标准规定了污泥浓缩池用悬挂式中心传动刮泥机（以下简称刮泥机）的型式与基本参数、型号编制、技术要求、试验方法和检验规则、标志、包装和运输本标推适用于刮泥机的设计、制造、检验和验收。2引用标准
GB1243.1传动用短节距精密滚子链GB1244传动用短节距精密滚子链和套简链链轮齿形和公差GB4720电控设备第一部分低压电器电控设备GB4879防锈包装
GB4942.2低压电器外壳防护等级GB5083
GB9439
生产设备安全卫生设计总则
灰铸铁件
GB10089
圆柱蜗杆、蜗轮精度
JB8产品标牌
JB2318
JB2982
GBJ 17
GBJ205
圆弧齿圆柱蜗杆碱速器
摆线针轮减速机
钢结构设计规范
钢结构施工及验收规范
SYJ4007
涂装前钢材表面处理规范
3型式与基本参数
3.1型式
刮泥机主要由电动机及减速装置、过扭矩保护机构、提升机构、主轴、刮臂、刮板、浓集栅条、刮浮渣装置、下轴承、稳流简和工作桥组成，整台机器悬挂在工作桥的中心，型式见图1。3.1.1刮泥机按驱动减速装置不同基本分为下列两种型式：A型一一直联式应用立式三级摆线针轮减速机直联传动，并采用安全销联轴器或其他型式的过扭矩保护机构，见图1。
中华人民共和国建设部1993-05-03批准446.
1993-12-01实施
工作桥
主轴-
浓集栅条
下轴承
CJ/T 3014—1993
电动机及减速装置
过扭矩保护机构
图1A型悬挂式中心传动刮泥机
刮浮渣装置
组合式应由卧式两级摆针轮减速机、链传动、立式蜗轮减速器和提升机构组成，蜗轮减速器上应设有过扭矩保护机构，见图2。过扭矩保护机构
提升机构
电动机及减速装置
图2B型悬挂式中心传动刮泥机的传动装置3.2基本参数
3.2.1．刮泥机基本参数应符合表1的规定。3.2.2刮泥机配用的浓缩池尺寸应符合表2和图3的规定。3.3型号编制
3.3.1型号表示方法
□×□—GZ—□
驱动减速型式
悬挂式中心传动
主参数L池子直径×池边高度（m×m）]污泥浓缩池刮泥机
-r KAON KAca-
3.3.2标记示例
CJ/T 30141993
池子内径12m，池边高度4m，A型驱动减速装置的刮泥机：WNG 12X4--GZ--A CJ/T 3014
4技术要求
表1刮泥机基本参数
池子直径，m
刮臂直径，m
刮板外缘线速，m/s
注：型号在订货时应写全称。
WNG5WNG6
WNG9|WNG10 WNG12
0. 017~~0. 033

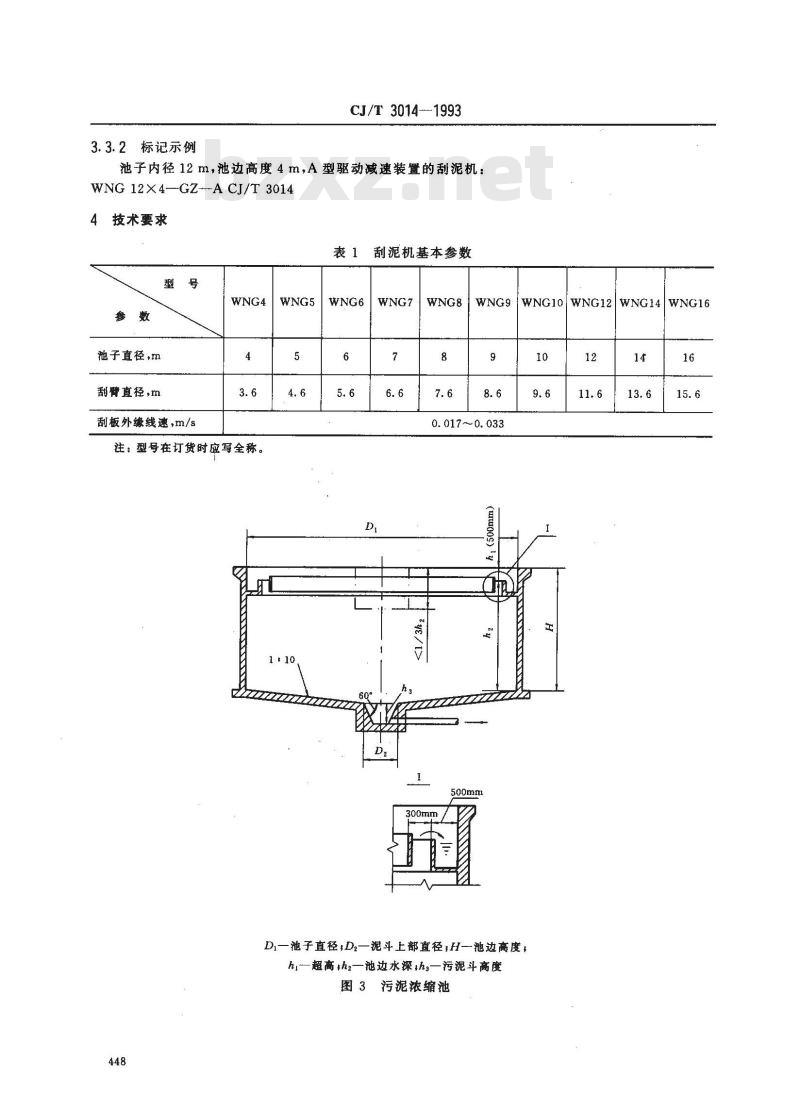

Di一池子直径,Dz一泥斗上部直径，H—池边高度hl-—超高th2——池边水深;hg—污泥斗高度图3 污泥浓缩池
WNG14WNG16
池子直径Di+m
泥斗上部直径Dz，m
表面积F,m2
池边水深h2
污泥斗高度 h3,m
污泥斗容积V2m2
4.1一般要求
CJ/T3014-1993

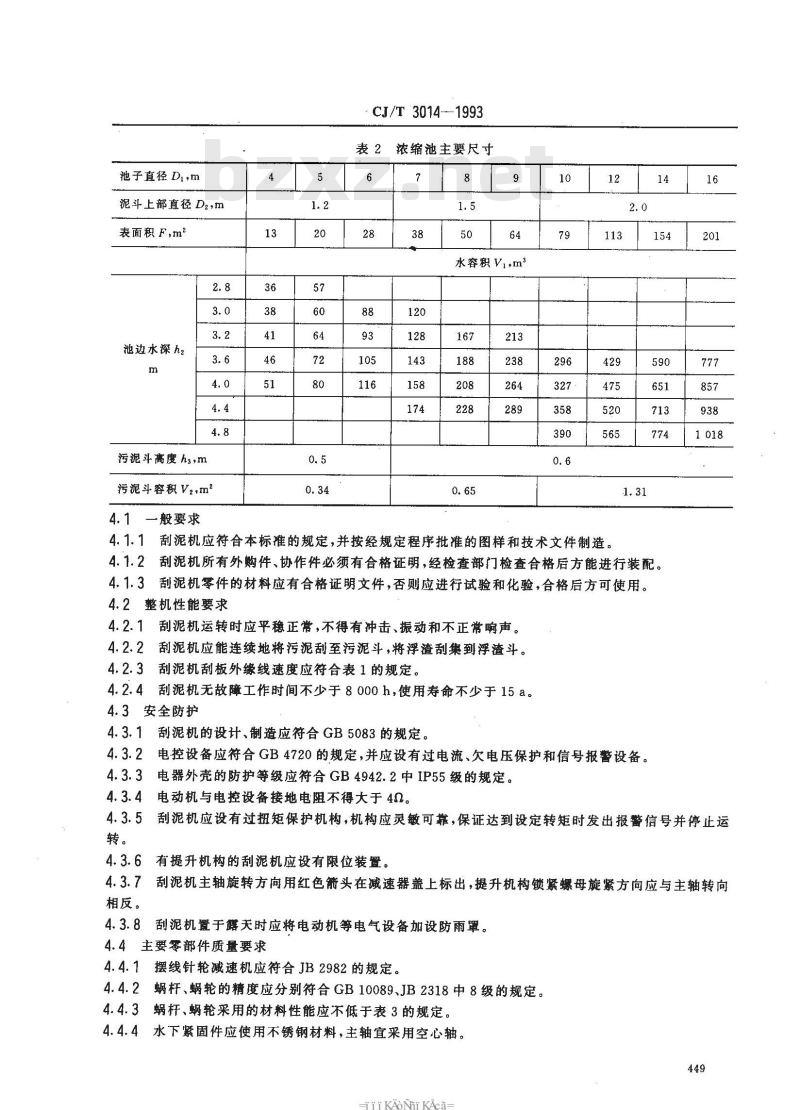

浓缩池主要尺寸
水容积Vi.m2
4.1.1刮泥机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。4.1.2刮泥机所有外购件、协作件必须有合格证明，经检查部门检查合格后方能进行装配。4.1.3刮泥机零件的材料应有合格证明文件，否则应进行试验和化验，合格后方可使用。4.2整机性能要求
4.2.1刮泥机运转时应平稳正常，不得有冲击、振动和不正常响声。4.2.2刮泥机应能连续地将污泥刮至污泥斗，将浮渣刮集到浮渣斗。4.2.3刮泥机刮板外缘线速度应符合表1的规定。4.2.4刮泥机无故障工作时间不少于8000h，使用寿命不少于15a。4.3安全防护
4.3.1刮泥机的设计、制造应符合GB5083的规定。4.3.2#
电控设备应符合GB4720的规定，并应设有过电流、欠电压保护和信号报警设备。4.3.3电器外壳的防护等级应符合GB4942.2中IP55级的规定。电动机与电控设备接地电阻不得大于42。4.3.4
刮泥机应设有过扭矩保护机构，机构应灵敏可靠，保证达到设定转矩时发出报警信号并停止运转。
4.3.6有提升机构的刮泥机应设有限位装置。4.3.7
刮泥机主轴旋转方向用红色箭头在减速器盖上标出，提升机构锁紧螺母旋紧方向应与主轴转向相反。
4.3.8刮泥机置于露天时应将电动机等电气设备加设防雨罩。4.4主要零部件质量要求
4.4.1摆线针轮减速机应符合JB2982的规定。4.4.2蜗杆、蜗轮的精度应分别符合GB10089、JB2318中8级的规定。4.4.3蜗杆、蜗轮采用的材料性能应不低于表3的规定。4.4.4水下紧固件应使用不锈钢材料，主轴宜采用空心轴。449
-r KAON KAca-
CJ/T 3014—1993

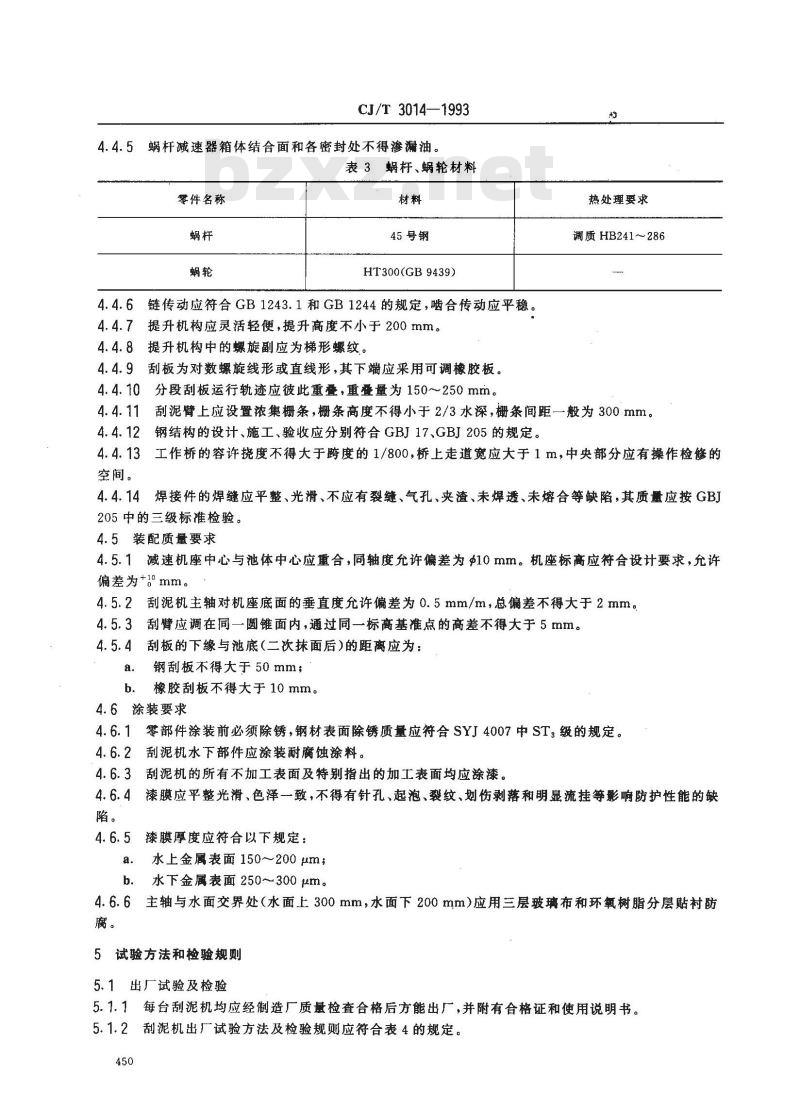

4.4.5蜗杆减速器箱体结合面和各密封处不得渗漏油。表3蜗杆、蜗轮材料
零件名称
45号钢
HT300(GB 9439)www.bzxz.net
4.4.6链传动应符合GB1243.1和GB1244的规定，啮合传动应平稳。提升机构应灵活轻便，提升高度不小于200mm。4.4.7
提升机构中的螺旋副应为梯形螺纹。4.4.9刮板为对数螺旋线形或直线形，其下端应采用可调橡胶板。4.4.10分段刮板运行轨迹应彼此重叠，重叠量为150~250mm。热处理要求
调质HB241～286
4.4.11刮泥臂上应设置浓集栅条，栅条高度不得小于2/3水深，栅条间距一般为300mm。4.4.12
钢结构的设计、施工、验收应分别符合GBJ17、GBJ205的规定。工作桥的容许挠度不得大于跨度的1/800，桥上走道宽应大于1m，中央部分应有操作检修的4.4.13
空间。
4.4.14焊接件的焊缝应平整、光滑、不应有裂缝、气孔、夹渣、未焊透、未熔合等缺陷，其质量应按GBJ205 中的三级标准检验。
4.5装配质量要求
4.5.1减速机座中心与池体中心应重合，同轴度允许偏差为10mm。机座标高应符合设计要求，允许偏差为+！°mm。
4.5.2刮泥机主轴对机座底面的垂直度允许偏差为0.5mm/m，总偏差不得大于2mm。4.5.3刮臂应调在同一圆锥面内,通过同一标基准点的高差不得大于5mm。刮板的下缘与池底（二次抹面后)的距离应为：4.5.4
钢刮板不得大于50mm；
橡胶刮板不得大于10mm。
4.6涂装要求
4.6.1零部件涂装前必须除锈，钢材表面除锈质量应符合SYJ4007中ST：级的规定。4.6.2刮泥机水下部件应涂装耐腐蚀涂料。4.6.3刮泥机的所有不加工表面及特别指出的加工表面均应涂漆。4.6.4
漆膜应平整光滑、色泽一致，不得有针孔、起泡、裂纹、划伤剥落和明显流挂等影响防护性能的缺4.6.5
漆膜厚度应符合以下规定：
水上金属表面150~200um；
b．水下金属表面250~～300μm。4.6.6主轴与水面交界处（水面上300mm，水面下200mm)应用三层玻璃布和环氧树脂分层贴衬防腐。
5试验方法和检验规则
5.1出厂试验及检验
5.1.1每台刮泥机均应经制造厂质量检查合格后方能出厂，并附有合格证和使用说明书。5.1.2刮泥机出广试验方法及检验规则应符合表4的规定。450
摆线针轮减速机密封
蜗杆减速器密封
蜗轮齿面接触斑点
安全销剪切强度
漆膜厚度
涂漆质量
CJ/T 3014--1993
出广试验及检验
试验方法
空载运转不得少于2 h
空转运转不得少于2 h
空载运转不得少于2 h
每批做两个试件
检验规划
(方法及量具）
视觉法
视觉法
涂红铅油
材料试验机
视觉法、通用量具
电磁式膜厚计
贴带法检查附著力①
技术要求
条文号
用于A型（直联式）传动
①贴带法：准备六块规格为200mmX200mm的试片。试片经表面处理后，与产品涂漆方式一样涂上一层，待彻底干透后，用锋利的专用刀片或保险刀片，在试片表面划一个夹角为60°的叉，刀痕要划至钢板。然后贴上专用胶带、使胶带贴紧漆膜，接誉用手迅速将胶带扯起，如刀痕两边涂层被粘下的总宽度最大不超过 2 mm 即为合格。5.2现场试验及检验
5.2.1刮泥机现场试验及检验规则应符合表5的规定。表5现场试验及检验
主轴垂直度
刮泥连续性
刮板与池底距离
提升机构
接地电阻
空负荷运行
过扭矩保护机构灵数性
负荷运行
电动机电流
摆线针轮减速机平稳性
摆线针轮减速机密封性
蜗杆减速器平稳性
蜗杆减速器密封性
链传动平稳性
5.3型式试验及检验
试验方法
测量刮板重叠素
测量每块刮板与池底距离
手动操作升降3次
连续运行2 h
人为过载3次
正常投产后连续运行72h
检验规则
(方法及量具）
水平仪
(精度0.05mm/m）
通用量具
通用量具
通用量具
接地电阻测试仪
1.5级电流表
触觉法
视觉法
触觉法
视觉法
视觉法
型式试验及检验的项目和要求应符合表4和表5的规定。5.3.1
规定。
技术要求
条文号
电流应平稳，不
得大于额定电流
无异常振动
新产品试制时，应对过扭矩保护机构进行检验，可用刮臂上施加负载的方法，并应符合4.3.5的451
TTiKAoNi KAca-
CJ/T 3014—1993
5.3.3刮泥机的可靠性和耐久性试验应用检查用户记录的方法，并符合4.2.4的规定。6标志和包装
每台刮泥机应在明显位置上固定标牌，标牌的尺寸和技术要求应符合JB8的有关规定。6.1
6.2标牌中标志内容包括：
产品型号、名称；
主要技术特征：
污泥浓缩池直径
池边高度
运行速度
电机功率
外形尺寸长×宽×高
制造厂名称，
出厂日期；
出厂编号。
(m/s);
(mmXmmXmm)。
驱动装置应符合GB4879中B级防锈包装要求，机械加工部件应符合C级要求6.3
1包装箱标志内容包括：
产品型号、名称，
收货站名和单位；
净重、毛重和外廊尺寸；
单台机总箱数、箱号及运输标志；制造厂名称和地址。
5裸包装件应系上标志牌，内容与6.4相同。6.5
6.6随机附带下列文件：
产品说明书；
刮泥机总图、安装图和易损零件图；产品合格证；
装箱单。
附加说明：
本标准由建设部标准定额研究所提出。本标准由建设部城镇水处理器材设备标准技术归口单位中国市政工程华北设计院归口。本标准由国家海洋局天津海水淡化与综合利用研究所、唐山市第一机床厂负责起草。本标准主要起草人安叙伦、郭爱桂、张庆义。本标准委托国家海洋局天津海水淡化与综合利用研究所负责解释。452
