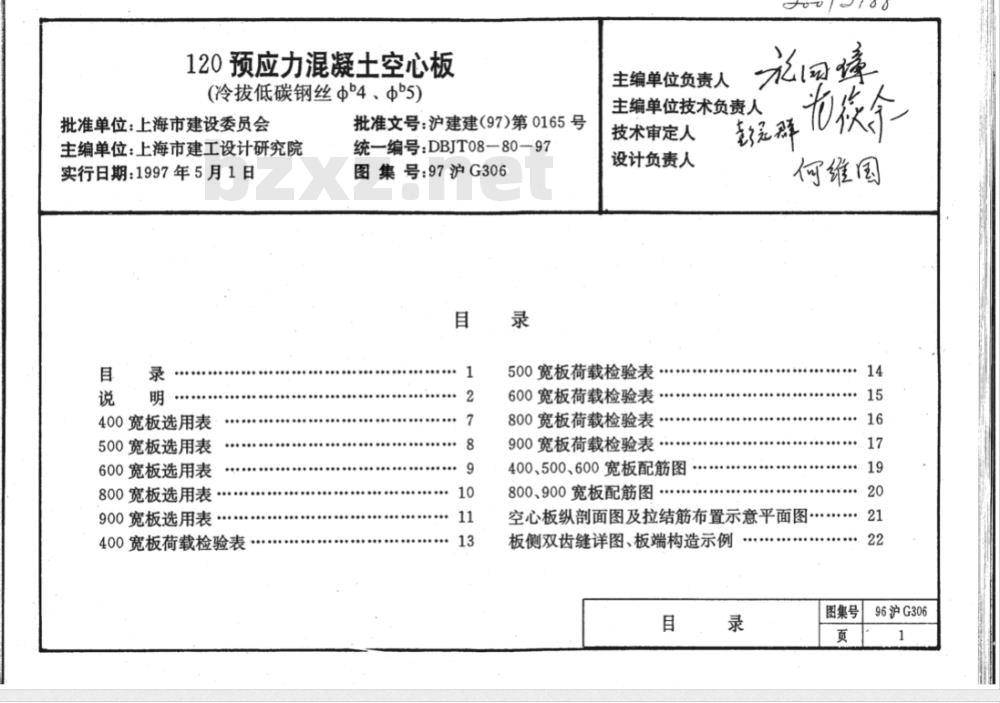

【地方标准(DB)】 120预应力混凝土空心板(冷拔低碳钢丝φb4、φb5)

120预应力混凝土空心板
(冷拔低碳钢丝Φ4、5)
批准单位：上海市建设委员会
主编单位：上海市建工设计研究院实行日期：1997年5月1日
400宽板选用表
500宽板选用表
600宽板选用表
800宽板选用表
900宽板选用表
400宽板荷载检验表
批准文号：沪建建(97)第0165号统—编号：DBJT08—80—97
图集号：97沪G306
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
500宽板荷载检验表
600宽板荷载检验表
800宽板荷载检验表
900宽板荷载检验表
400、500、600宽板配筋图
800、900宽板配筋图
何维圆
空心板纵剖面图及拉结筋布置示意平面图.21
板侧双齿缝详图、板端构造示例目
图集号
96沪G306

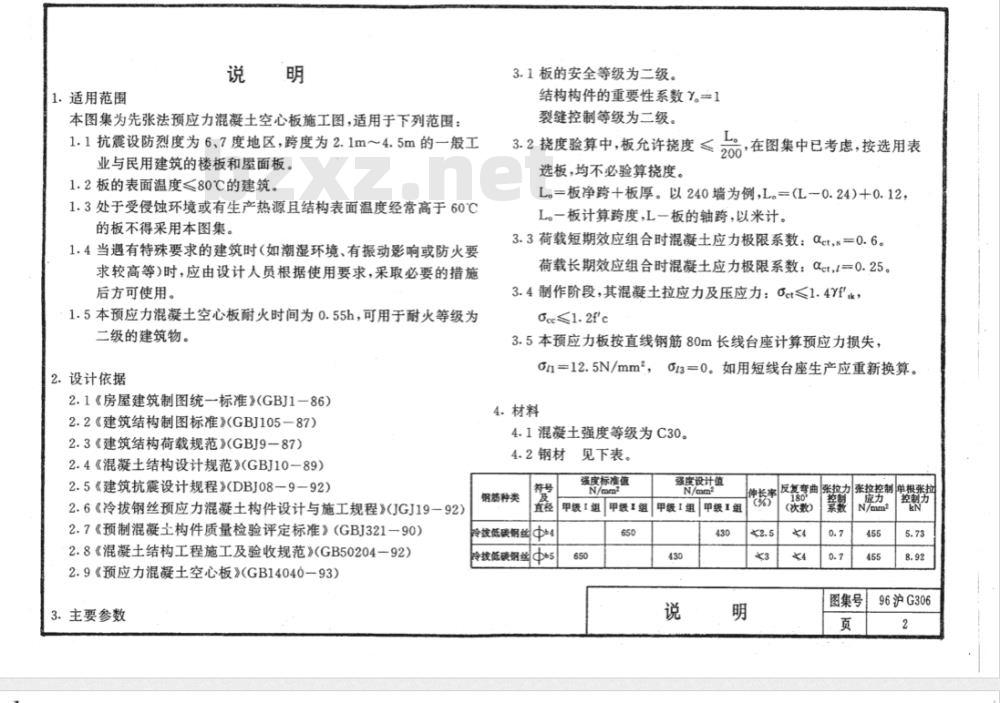

1.适用范围
本图集为先张法预应力混凝土空心板施工图，适用于下列范围1.1抗震设防烈度为6、7度地区，跨度为2.1m4.5m的一般工业与民用建筑的楼板和屋面板。1.2板的表面温度≤80℃的建筑。1.3处于受侵蚀环境或有生产热源且结构表面温度经常高于60℃的板不得采用本图集。
1.4当遇有特殊要求的建筑时（如潮湿环境、有振动影响或防火要求较高等）时，应由设计人员根据使用要求，采取必要的措施后方可使用。
1.5本预应力混凝土空心板耐火时间为0.55h，可用于耐火等级为二级的建筑物。
2.设计依据
2.1《房屋建筑制图统一标准》(GBJ1-86)2.2《建筑结构制图标准》(GBJ105一87）2.3《建筑结构荷载规范》(GBJ9-一87）2.4《混凝土结构设计规范》(GBJ10-一89）2.5《建筑抗震设计规程》(DBJ08-9-92）2.6《冷拔钢丝预应力混凝土构件设计与施工规程》JGJ19一92）2.7《预制混凝土构件质量检验评定标准》（GBJ321一90）2.8《混凝土结构工程施工及验收规范》(GB50204一92)2.9《预应力混凝土空心板》(GB14040一93）3.主要参数
3.1板的安全等级为二级。
结构构件的重要性系数。=1
裂缝控制等级为二级。
3.2挠度验算中，板允许挠度≤
选板，均不必验算挠度。
，在图集中已考虑，按选用表
L。=板净跨十板厚。以240墙为例，L。=(L0.24)十0.12，L。一板计算跨度，L一板的轴跨，以米计。3.3荷载短期效应组合时混凝土应力极限系数：αct.s=0.6。荷载长期效应组合时混凝土应力极限系数：αct，1=0.25。3.4制作阶段，其混凝土拉应力及压应力：6et≤1.4Yf*，Ccr≤1.2f'c
3.5本预应力板按直线钢筋80m长线台座计算预应力损失，Ol=12.5N/mm，63=0。如用短线台座生产应重新换算。4.材料
4.1混凝土强度等级为C30。
4.2钢材见下表。
钢筋种类
冷技低碳钢丝4
冷拔低破钢丝db
强度标准值
甲缓I组
甲缓组
强度设计值
甲级1组
甲级组
净长率
反复驾曲
(次数）
张拉控制单根张拉
图集号
控制力
96沪G306

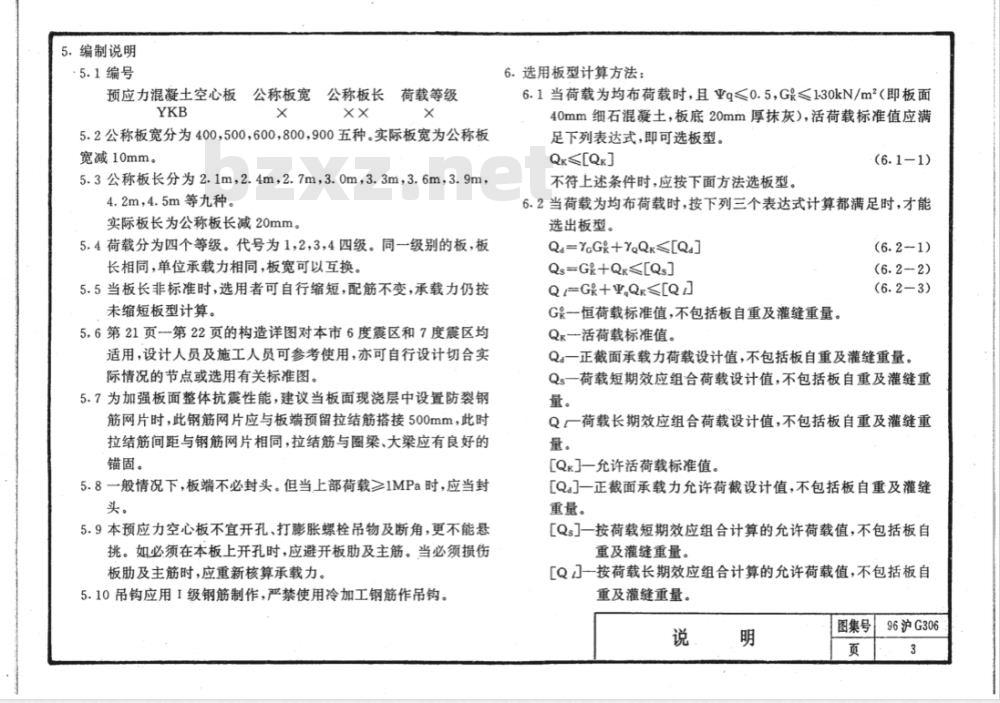

5.编制说明
·5.1编号
预应力混凝土空心板公称板宽公称板长荷载等级YKB
5.2公称板宽分为400，500，600，800，900五种。实际板宽为公称板宽减10mm。
5.3公称板长分为2.1m，2.4m，2.7m，3.0m，3.3m，3.6m，3.9m，4.2m，4.5m等九种。
实际板长为公称板长减20mm。
5.4荷载分为四个等级。代号为1，2，3，4四级。同一级别的板，板长相同，单位承载力相同，板宽可以互换。5.5当板长非标准时，选用者可自行缩短，配筋不变，承载力仍按未缩短板型计算。
5，6第21页第22页的构造详图对本市6度震区和7度震区均适用，设计人员及施工人员可参考使用，亦可自行设计切合实际情况的节点或选用有关标准图。5.7为加强板面整体抗震性能，建议当板面现浇层中设置防裂钢筋网片时，此钢筋网片应与板端预留拉结筋搭接500mm，此时拉结筋间距与钢筋网片相同，拉结筋与圈梁、大梁应有良好的锚固。
5.8一般情况下，板端不必封头。但当上部荷载>1MPa时，应当封头。
5.9本预应力空心板不宜开扎、打膨胀螺栓吊物及断角，更不能悬挑。如必须在本板上开孔时，应避开板肋及主筋。当必须损伤板肋及主筋时，应重新核算承载力。5.10吊钩应用I级钢筋制作，严禁使用冷加工钢筋作吊钩。6.选用板型计算方法：
6.1当荷载为均布荷载时，且亚g≤0.5，G≤130kN/m2（即板面40mm细石混凝土，板底20mm厚抹灰），活荷载标准值应满足下列表达式，即可选板型。
Q≤[Qk]
不符上述条件时，应按下面方法选板型。(6.1-1)
6.2当荷载为均布荷载时，按下列三个表达式计算都满足时，才能选出板型。
Q=YG+Q≤[Q]
Qs=G+Qx≤[Qs]
Q=G+,Q≤[Q]
G一恒荷载标准值，不包括板自重及灌缝重量。Qk活荷载标准值。
(6.2—3)
Q一正截面承载力荷载设计值，不包括板自重及灌缝重量。Qs一荷载短期效应组合荷载设计值，不包括板自重及灌缝重量。
Q一荷载长期效应组合荷载设计值，不包括板自重及灌缝重量。
[Qk]一允许活荷载标准值。
[Q]一正截面承载力允许荷截设计值，不包括板自重及灌缝重量。
[Qs]一按荷载短期效应组合计算的允许荷载值，不包括板自重及灌缝重量。
[Q小一按荷载长期效应组合计算的允许荷载值，不包括板自重及灌缝重量。
图集号
96沪G306
Yc，一恒荷载，活荷载分项系数。亚。一活荷载准永久值系数。
6.3板面如有非均布荷截，选用者应分别按下列表达式计算出一块板承载力之弯矩、抗裂荷载短期、长期效应时的弯矩及剪力后，当四个表达式都满足，才能选出板型。M,≤[M,]
Ms≤[Ms]
V≤[]
M.一正截面受弯承载力设计值。(6.3-1)
(6.3—2)
(6.3—3)
[M.］一正截面允许弯矩设计值，包括板自重及灌缝重量。Ms，M分别为按荷载短期效应组合和长期效应组合的弯矩值。
[Ms],[M]一分别为按荷载短期效应组合和长期效应组合计算的允许弯矩值，包括板自重及灌缝重量。V剪力设计值。

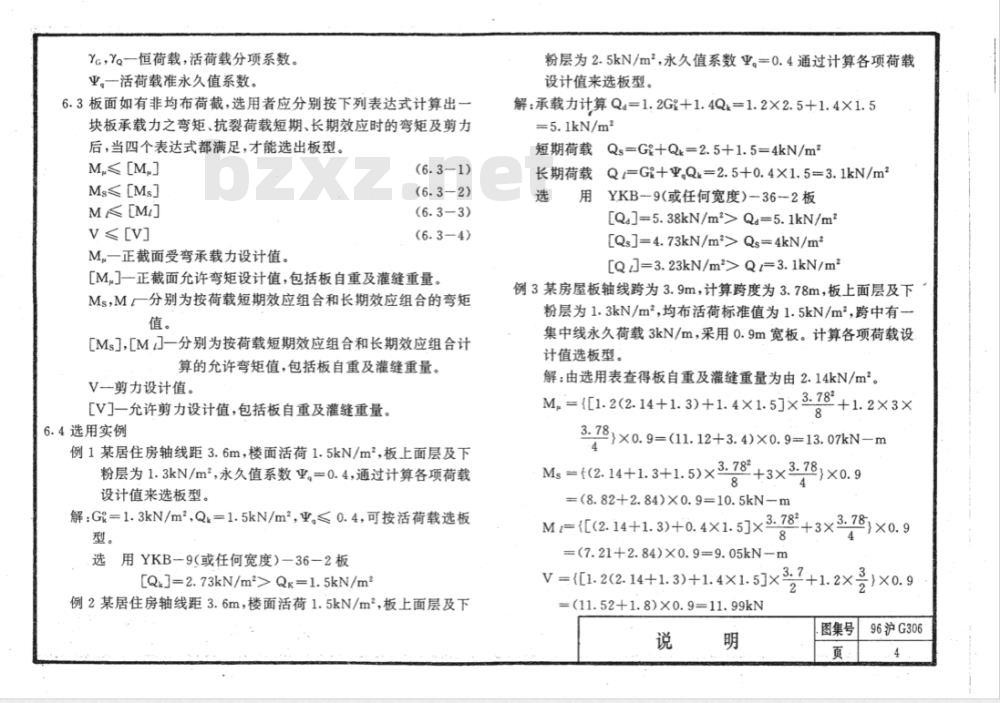

[V]一允许剪力设计值，包括板自重及灌缝重量。6.4选用实例
例1某居住房轴线距3.6m，楼面活荷1.5kN/m2，板上面层及下粉层为1.3kN/m2，永久值系数业。=0.4，通过计算各项荷载设计值来选板型。
解：G=1.3kN/m2，Q=1.5kN/m2，亚。≤0.4，可按活荷载选板型。
选用YKB-9(或任何宽度）—36-2板[Q]=2.73kN/m2>Qk=1.5kN/m2
例2某居住房轴线距3.6m，楼面活荷1.5kN/m，板上面层及下粉层为2.5kN/m2，永久值系数亚。=0.4通过计算各项荷载设计值来选板型。
解：承载力计算Q=1.2G+1.4Q=1.2×2.5+1.4×1.5=5.1kN/m
短期荷载Qs=G+Qk=2.5十1.5=4kN/m2长期荷载Q=G十亚，Q=2.5十0.4×1.5=3.1kN/m2选
用YKB-9或任何宽度）-36-2板
[Q]=5.38kN/m*>Q=5.1kN/m2
[Qs]=4.73kN/m>Qs=4kN/m2
[QJ=3.23kN/m2>Q=3.1kN/m2
例3某房屋板轴线跨为3.9m，计算跨度为3.78m，板上面层及下粉层为1.3kN/m，均布活荷标准值为1.5kN/m，跨中有一集中线永久荷载3kN/m，采用0.9m宽板。计算各项荷载设计值选板型。
解：由选用表查得板自重及灌缝重量为由2.14kN/m2。M,=([1. 2(2.14+1. 3)+1. 4×1.5×3-78+1. 2×3x8
3. 78)×0. 9=(11. 12+3. 4)×0. 9=13. 07kN-m4
3.78)×0.9
Ms = (2. 14+1. 3+1. 5)×3. 788
=(8.82+2.84)X0.9=10.5kNm
M (=([(2 14+1. 3)+0. 4×1. 5)×3.78+3×3.78)×0. 94
=(7.21+2.84)×0.9=9.05kNm
V=([1. 2(2.14+1.3)+1.4×1. 5)×37+2
=(11.52+1.8)X0.9=11.99kN
图集号
96沪G306
用·YKB—9393
[M.J=14.25kN-m>M,=13.07kN-m
[Ms=11.16kN-m>Ms=10.5kN-m
[M]=9.09kN-m>M(=9.05kN-m
[V]=27.25kN>V=11.99kN
[1.95m/1.95m
例3附图

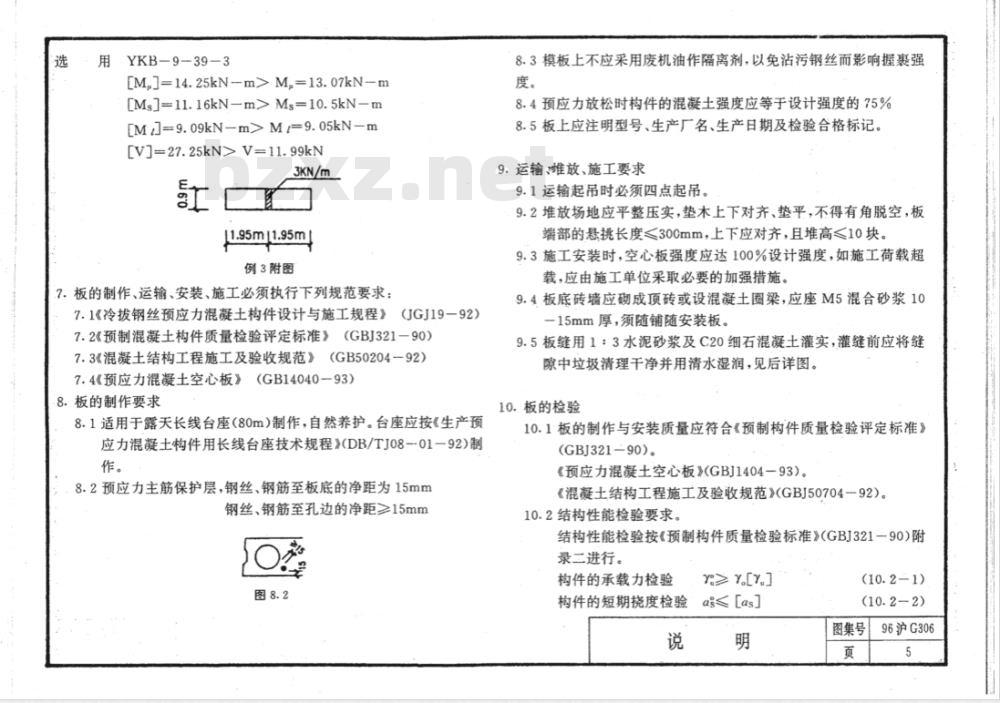

7.板的制作、运输、安装、施工必须执行下列规范要求：7.1《冷拔钢丝预应力混凝土构件设计与施工规程》（JGJ19一92）7.2《预制混凝土构件质量检验评定标准》（GBJ321一90）7.3《混凝土结构工程施工及验收规范》（GB50204-92）7.4《预应力混凝土空心板》（GB14040-93）8.板的制作要求
8.1适用于露天长线台座（80m）制作，自然养护。台座应按《生产预应力混凝土构件用长线台座技术规程》(DB/TJ08-01一92)制作。
8.2预应力主筋保护层，钢丝、钢筋至板底的净距为15mm钢丝、钢筋至孔边的净距≥15mm图8.2
8.3模板上不应采用废机油作隔离剂，以免沾污钢丝而影响握裹强度。
8.4预应力放松时构件的混凝土强度应等于设计强度的75%8.5板上应注明型号、生产厂名、生产日期及检验合格标记。9.运输、堆放、施工要求
9.1运输起吊时必须四点起吊。
9.2堆放场地应平整压实，垫木上下对齐、垫平，不得有角脱空，板端部的悬挑长度≤300mm，上下应对齐，且堆高≤10块。9.3施工安装时，空心板强度应达100%设计强度，如施工荷载超载，应由施工单位采取必要的加强措施。9.4板底砖墙应砌成顶砖或设混凝土圈梁，应座M5混合砂浆10一15mm厚，须随铺随安装板。
9.5板缝用1：3水泥砂浆及C20细石混凝土灌实，灌缝前应将缝隙中垃圾清理于净并用清水湿润，见后详图。10.板的检验
10.1板的制作与安装质量应符合《预制构件质量检验评定标准》(GBJ32190)。
《预应力混凝土空心板》(GBJ1404一93)。《混凝土结构工程施工及验收规范》（GBJ5070492）。10.2结构性能检验要求。
结构性能检验按《预制构件质量检验标准》(GBJ321一90)附录二进行。
构件的承载力检验
构件的短期挠度检验
ag[as]
图集号
96沪G306
构件的抗裂检验
(10.2—3)
式中；Y一构件的承载力检验系数实测值，即试件的承载力检验荷载实测值与承载力检验荷载设计值(均包括自重)的比值。
as一在正常使用短期荷载检验值下，构件跨中短期挠度实测值。（已扣除自重G的影响）
Yo一构件的抗裂检验系数实测值，即试件的开裂荷载实测值与正常使用短期荷载检验值(均包括自重)的比值。[%u]一构件的承载力检验系数允许值。Y。结构重要性系数。
[as]短期挠度允许值，已扣除板自重Gki的影响。见荷载检验表。
[]一构件的抗裂检验系数允许值，见荷载检验表。承载力检验系数允许值[Yu
受力情况
受弯构件
的爱剪
达到承载能力极限状态的检验标志(1)受拉主筋处的最大裂缝宽度达到1.5mm，或挠度达到跨度的1/50。
(2)受压区混凝土破坏，此时受拉主筋处的最大裂缝宽度小于1.5mm，且挠度小于跨度的1/50(3)受拉主筋拉断。
（4)腹部斜裂缝达到1.5mm，或斜裂缝末端受压混凝土剪压破坏。
（5)沿斜截面混凝土斜压破坏，受拉主筋在端部滑脱或其它锚固破坏。
图集号
96沪G306
YKB-4211
YKB-4241
YKB-4-271
YKB-4212
YKB-4-242
YKB~4-27-2
YKB430-2
YKB433-2
YKB-4362
YKB-439-2
YKB4273
YKB-430-3
YKB4333
YKB-4-36-3
预应力钢筋①
及直径
9 中4
9 中4
12中4
按”活荷数标准值”选板，必领满足下列表达式：1.
活荷载
(kN/m2)
许荷款
(kN/m2)
(kN/m2)
Q≤[Qk],%≤0.5
Gk≤1.30kN/m（板面40mm厚细石混凝土，板底20mm厚抹灰）。[Q]
(kN/m2)
2，当板面为均布荷载时，可按下列表达式计算当三个表达式都满足，才能选用此板型。G+%Q≤[Qa]G+Q≤[Q]+≤[Q1]
3.若板面有非均布荷载，应按实际情况核算[Mul、[Ms]、[M]、［V]后选用。4，多孔板含钢量不包括吊钩。
5.特号说明：
[Qk]允许活荷裁标准值。
[Qd]正截面承载力允许荷载设计值，不包括板自重及温续重量。[Qs]按荷款的短期效应组合计算的允许荷载值，不包括板自重及瀛能重量。【Q]按荷教的长期效应组合计算的允许敏值，不包括板自重及渡链重量。[Mu】正截面允许弯矩设计值，包括板自重及滋键重量允
(kN-m)
(kN-m)
(kN-m)
允许剪力
空心板
空心板
含钢量
(kg/m2)
混凝士
折算厚度
(mm）
按荷载的短期效应组合计算的允许弯矩值，包括板自重及灌缝重量。【MT】按荷象的长期效应氢合计算的允许旁矩信，包括板自重及灌缝重量。［V］允许剪力设计值，包括板自重及灌缝重量。板自至及灌缝重量按2.14kN/m计算。（取400宽板，10mm宽板缝的计算值）%.%
一恒荷教、活荷载的分项系数，%取1.2，%取1.4。（当Qk≥4.0kN/m2时，%取1.3）Qk-活荷较标准值
活荷载的准水久值系数。
CK不包括板自重及流继重量的恒荷较标准值。400宽板选用表
图集号
97沪G306
YKB4-39-3
YKB-4-423
YKB4-453
YKB-427-4
YKB-4-30-4
YKB433-4
YKB-436-4
YKB-439-4
YKB-4-42-4
YKB4-45-4
YKB-521-1
YKB-524-1
YKB-527-1
YKB5-212
YKB5242
YKB-527-2
YKB5302
YKB5-33-2
YKB5-36-2
YKB5-392
YKB5273
YKB-530-3
预应力钢防①
及直径
12中5
12中5
12中5
12中4
(kg）
活荷载
(kN/m2)
(kN/m2)
(kN/m2)
(kN/m2)
(kN-m)
(kN-m)
(kN-m)
允许剪力
空心板
400.500宽板选用表
空心板
含钢量
(kg/m2)
图集号
混凝土
折算厚度
(mm）
97沪G306
YKB5333
YKB5363
YKB5393
YKB-542-3
YKB5~453
YKB527-4
YKB530-4
YKB-533-4
YKB-5-36-4
YKB5394
YKB-5-42-4
YKB5-45-4
YKB-6-211
YKB6241
YKB6271
YKB621-2
YKB-S-24-2
YKB6-272
YKB6-302
YKB-6-33-2
YKB6362
预应力钢筋①
及直径
9 Φb4
14中4
14中4
14中°4
14中4
活树教
(kN/m3)
(kN/m2)）
(kN/m2)
(kN/m2)
(kN-m)
(kN-m)
(kN-m)
允许剪力
空心板
500.600宽板选用表
空心板
含钢量
(kg/m2)
混凝土
折算厚度
图集号www.bzxz.net
97沪G306
YKB-6-392
YKB-6-273
YKB6303
YKB6333
YKB6363
YKB6-393
YKB-6-423
YKB~6-453
YKB-6274
YKB630-4
YKB6-33-4
YKB6-364
YKB-6-39-4
YKB-6-424
YKB-6-454
YKB821-1
YKB-8-24-1
YKB-8-271
YKB-8-21-2
YKB-8-242
YKB-8-27-2
预应力期筋
及直径
18中4
18Φ*5
(kg）
活荷数
(kN/m2)
(kN/m2）
(kN/m2)
(kN/m2)
(kN-m)
允许剪力
空心板
600.800宽板选用表
空心板
含锅量
(kg/m2)
混凝士
折算厚度
(mm）
图集号
97沪G306
YKB-830-2
YKB-8-33-2
YKB-8-36-2
YKB8392
YK8-8-27-3
YKB-8-30-3
YKB-8-333
YKB-8-36-3
YKB-8-39-3
YKB-8-42-3
YKB-8-45-3
YKB827-4
YKB8-30-4
YKB-8-33-4
YKB-8-36-4
YKB-8-39-4
YKB-8-42-4
YKB-8-454
YKB-9-21-1
YKB-924-1
YKB-9-27-1
预应力钢筋防①
及直径
19中4
24 Φ*4
24 Φ4
24 中4
24 Φ5
24中*5
14 中4
活荷教
(KN/m2)
(kN/m2)
(kN/m2)
(kN/m2)
(kN-m)
(kN-m)
(kN-m)
允许剪力
空心板
800.900宽板选用表
空心板
含钢量
(kg/m2)
混凝土
折算厚度
(mm）
图集号
97沪G306
