【地方标准(DB)】 住宅玻璃钢电度表箱安装

上海市建筑标准设计
住宅玻璃钢电度表箱安装
DBJT08--77 -97
图集号：97沪D302

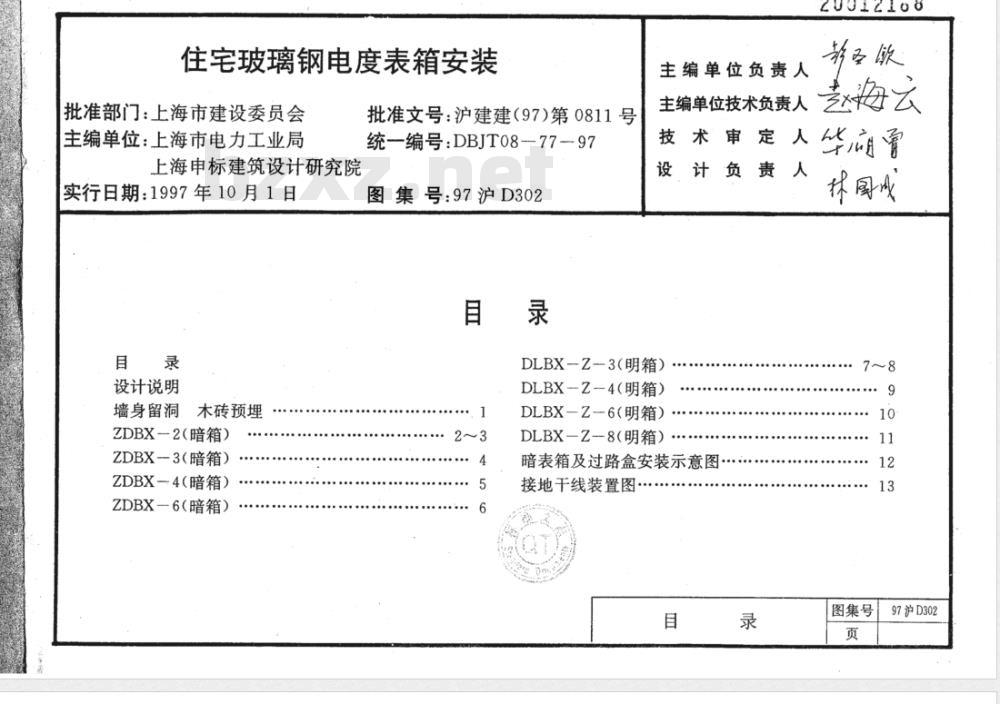

住宅玻璃钢电度表箱安装
批准部门：上海市建设委员会
主编单位：上海市电力工业局
上海申标建筑设计研究院
实行日期：1997年10月1日
设计说明
墙身留洞木砖预埋
ZDBX一2（暗箱）
ZDBX-3（暗箱）
ZDBX一4（暗箱）
ZDBX一6（暗箱）
批准文号：沪建建（97）第0811号统-编号：DBJT087797
图集号：97沪D302
主编单位负责人
主编单位技术负责人
赵海玄
华遍膏
技术审定人
设计负责
球厨必
DLBX—Z-3(明箱）
DLBX-Z--4(明箱）
DLBX—Z-6（明箱）
DLBX-Z一8(明箱）
暗表箱及过路盒安装示意图
接地干线装置图
图集号
97沪D302

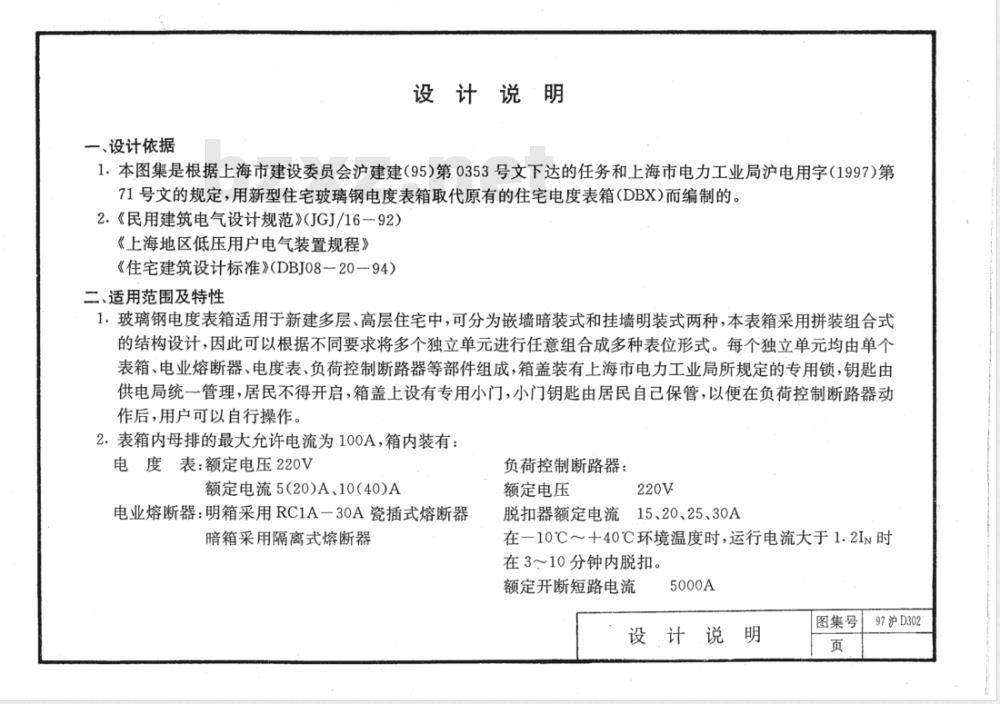

一、设计依据
设计说明
1.本图集是根据上海市建设委员会沪建建（95)第0353号文下达的任务和上海市电力工业局沪电用字(1997)第71号文的规定，用新型住宅玻璃钢电度表箱取代原有的住宅电度表箱(DBX)而编制的。2.《民用建筑电气设计规范》（JGJ/16-92）《上海地区低压用户电气装置规程》《住宅建筑设计标准》（DBJ08-20-94）二、适用范围及特性
1.玻璃钢电度表箱适用于新建多层、高层住宅中，可分为嵌墙暗装式和挂墙明装式两种，本表箱采用拼装组合式的结构设计，因此可以根据不同要求将多个独立单元进行任意组合成多种表位形式。每个独立单元均由单个表箱、电业熔断器、电度表、负荷控制断路器等部件组成，箱盖装有上海市电力工业局所规定的专用锁，钥匙由供电局统一管理，居民不得开启，箱盖上设有专用小门，小门钥匙由居民自己保管，以便在负荷控制断路器动作后，用户可以自行操作。
2.表箱内母排的最大允许电流为100A，箱内装有：电度表：额定电压220V
额定电流5(20)A、10（40)A
电业熔断器：明箱采用RC1A一30A瓷插式熔断器暗箱采用隔离式熔断器
负荷控制断路器：
额定电压
脱扣器额定电流15、20、25、30A在一10℃～十40℃环境温度时，运行电流大于1.2Is时在3～10分钟内脱扣
额定开断短路电流
设计说明
图集号
97沪D302
20912168

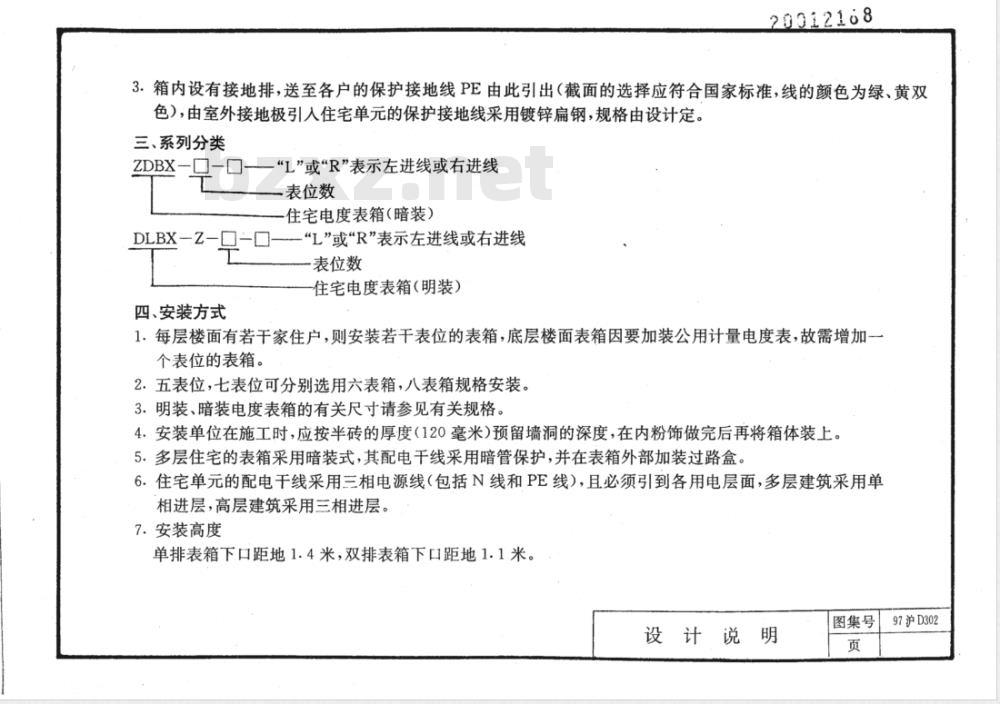

3.箱内设有接地排，送至各户的保护接地线PE由此引出（截面的选择应符合国家标准，线的颜色为绿、黄双色），由室外接地极引入住宅单元的保护接地线采用镀锌扁钢，规格由设计定。三、系列分类
ZDBX--
_“L”或“R”表示左进线或右进线表位数
住宅电度表箱（暗装）
DLBX-Z--
“L”或“R”表示左进线或右进线表位数
住宅电度表箱（明装）
四、安装方式
1.每层楼面有若干家住户，则安装若干表位的表箱，底层楼面表箱因要加装公用计量电度表，故需增加一个表位的表箱。
2.五表位，七表位可分别选用六表箱，八表箱规格安装。3．明装、暗装电度表箱的有关尺寸请参见有关规格。4.安装单位在施工时，应按半砖的厚度（120毫米)预留墙洞的深度，在内粉饰做完后再将箱体装上。5.多层住宅的表箱采用暗装式，其配电干线采用暗管保护，并在表箱外部加装过路盒。6.住宅单元的配电于线采用三相电源线（包括N线和PE线），且必须引到各用电层面，多层建筑采用单相进层，高层建筑采用三相进层。7．安装高度
单排表箱下口距地1.4米，双排表箱下口距地1.1米。设计说明
图集号
97沪D302
说明：Www.bzxZ.net

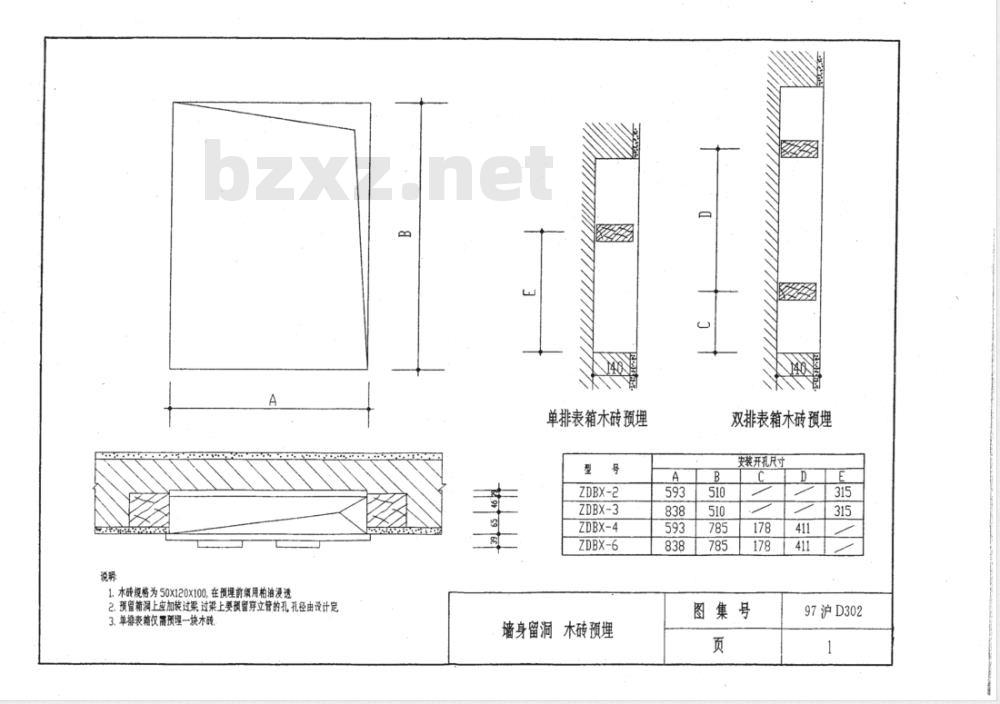

1.本碳规格为50X120X100，在预埋前须用柏油漫透2.预留箱洞上应加装过架过架上要预留穿立管的孔孔径由设计定3、单排表箱仅需型续一块本砖
单排表箱木砖预埋
ZDBX-2
ZDBX-3
ZDBX-4
ZDBX-6
墙身留洞木砖预埋
双排表箱木砖预埋
安装开孔尺寸
图集号
97沪D302
04上海电力局
上海电力局
610±3
正视图
A-A剖视图
侧视图
ZDBX-2（暗箱）
B-B剖视图
图集号
97沪D302
BV-2X10+E10
BV-2x4+E4
BV=2x4+E
ZDBX-2（暗箱）
出线接线柱
接地铜排
进线接线柱
负荷控制断路器
熔断器式隔离器
电度表
敷线糟
熔丝座
透明表罩
接线盒外壳
出线口
进线口
电业锁
户号窗
断路器开关小门
用户锁
图集号
97沪D302
上海电力局gp
上海电力局
上泽电力局
/2X16+E16
ZDBX-3（暗箱）
图集号
BV-2x4+E4
97沪D302
上海电力局p
上海电力晟
610±3
BV-2X25+E16
ZDBX-4（暗箱）
图集号
-2x4+E4
TV-2x4+E4
97沪D302
上海电力局
上海电力局
855±3
上海电力局
-2X35+E16
ZDBX-6（暗箱）
图集号
BV2x4+E4
BV-2x4+E4
BV-2x4+E4
BV-2x4+E4
BV-2x4+E4
格量KV
97沪D302
DLBX-Z-3(明箱）
LNPE[19
A-A剖视
图集号
97沪D302
