钢质防火门
批准部门：上海市建设委员会
批准文号：沪建建(99)第0725号主编单位：上海申标建筑设计研究院统一编号：DBJT08-87-1999实行日期：一九九九年十二月一日封
钢质防火门基本门的立面形式
钢质防火门立面及编号
图集号：1999沪J612
主编单位负责人：
主编单位技术负责人孝海云
技术审定人：铭
技术负责人：董宗利
钢质防火门构造节点详图bZxz.net
钢质防火门门框，门扇骨架立面图铰链安装位置示意图
图集号
1999沪J612

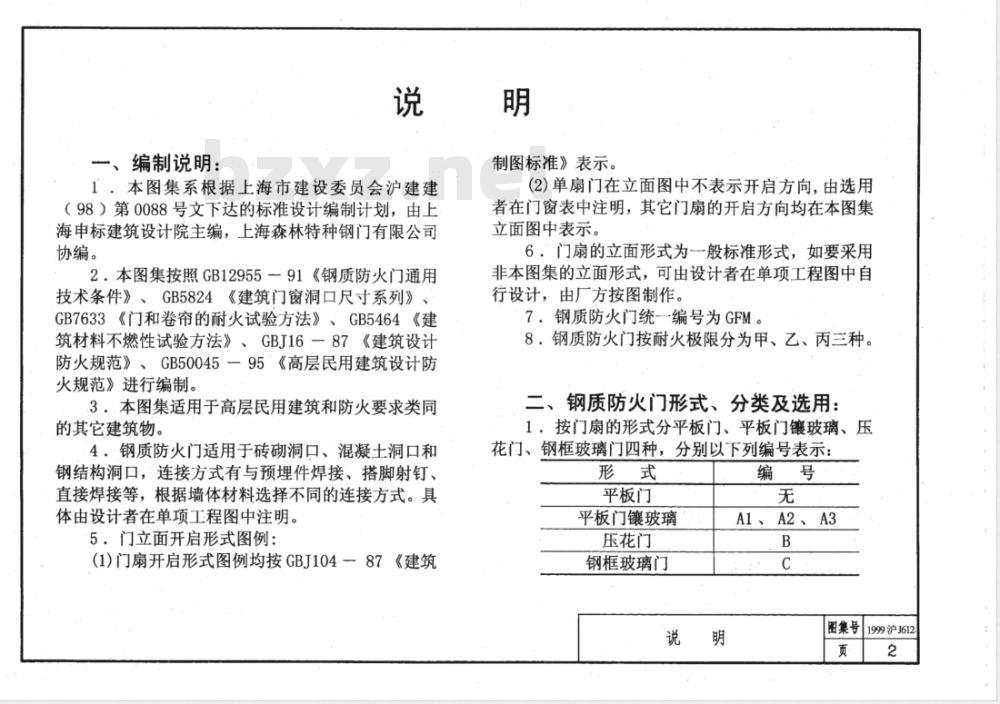

、编制说明：
制图标准》表示。
1．本图集系根据上海市建设委员会沪建建（98）第0088号文下达的标准设计编制计划，由上海申标建筑设计院主编，上海森林特种钢门有限公司协编。
2本图集按照GB12955一91《钢质防火门通用技术条件》、GB5824《建筑门窗洞口尺寸系列》GB7633《门和卷帘的耐火试验方法》、GB5464《建筑材料不燃性试验方法》、GBJ16一87《建筑设计防火规范》、GB50045一95’《高层民用建筑设计防火规范》进行编制。
.3本图集适用于高层民用建筑和防火要求类同的其它建筑物。
4：钢质防火门适用于砖砌洞口、混凝士洞口利钢结构洞口，连接方式有与预埋件焊接、搭脚射钉、直接焊接等，根据墙体材料选择不同的连接方式。具体由设计者在单项工程图中注明。5：门立面开启形式图例：
(1)门扇开启形式图例均按GBJ104一87《建筑(2)单扇门在立面图中不表示开启方向，由选用者在门窗表中注明，其它门扇的开启方向均在本图集立面图中表示。
6.门扇的立面形式为一般标准形式，如要采用非本图集的立面形式，可由设计者在单项工程图中自行设计，由厂方按图制作。
7：钢质防火门统一编号为GFM。8：钢质防火门按耐火极限分为甲、乙、丙三种。二、钢质防火门形式、分类及选用：1：按门扇的形式分平板门、平板门镶玻璃、压花门、钢框玻璃门四种，分别以下列编号表示：形式
平板门
平板门镶玻璃
压花门
钢框玻璃门
A1、A2、.A3
图集号
1999沪J612

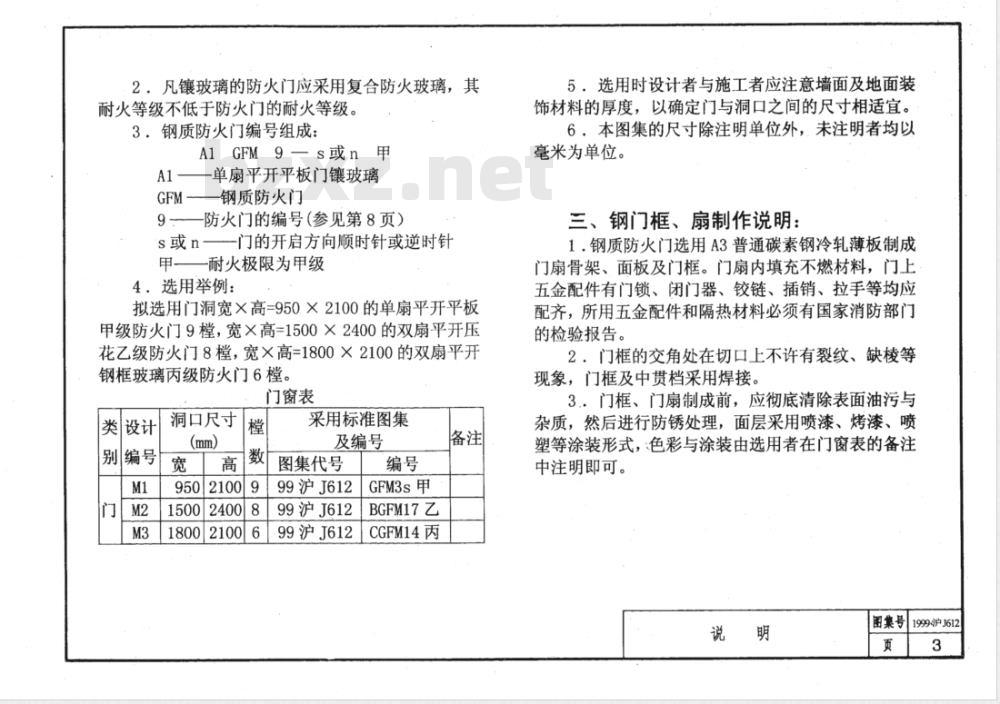

2，凡镶玻璃的防火门应采用复合防火玻璃，其耐火等级不低于防火门的耐火等级。3．钢质防火门编号组成：
A1GFM9一s或n甲
一单扇平开平板门镶玻璃
GFM-钢质防火门
9防火门的编号（参见第8页）
s或n-
一门的开启方向顺时针或逆时针甲——耐火极限为甲级
4，选用举例：
拟选用门洞宽×高=950.×2100的单扇平开平板甲级防火门9模，宽×高=1500×2400的双扇平开压花乙级防火门8模，宽×高=1800×2100的双扇平开钢框玻璃丙级防火门6槿。
门窗表
洞口尺寸
9502100
采用标准图集
及编号
图集代号
99沪J612
99沪J612
99沪J612
GFM3s甲
BGFM17乙
CGFM14丙
5，选用时设计者与施工者应注意墙面及地面装饰材料的厚度，以确定门与洞口之间的尺寸相适宜。6．本图集的尺寸除注明单位外，未注明者均以毫米为单位。
三、钢门框、扇制作说明：
1.钢质防火门选用A3普通碳素钢冷轧薄板制成门扇骨架、面板及门框。门扇内填充不燃材料，门上五金配件有门锁、闭门器、铰链、插销、拉手等均应配齐，所用五金配件和隔热材料必须有国家消防部门的检验报告。
2．门框的交角处在切口上不许有裂纹、缺棱等现象，门框及中贯档采用焊接。3：门框、门扇制成前，应彻底清除表面油污与杂质，然后进行防锈处理，面层采用喷漆、烤漆、喷塑等涂装形式，色彩与涂装由选用者在门窗表的备注中注明即可。
1999沪J612

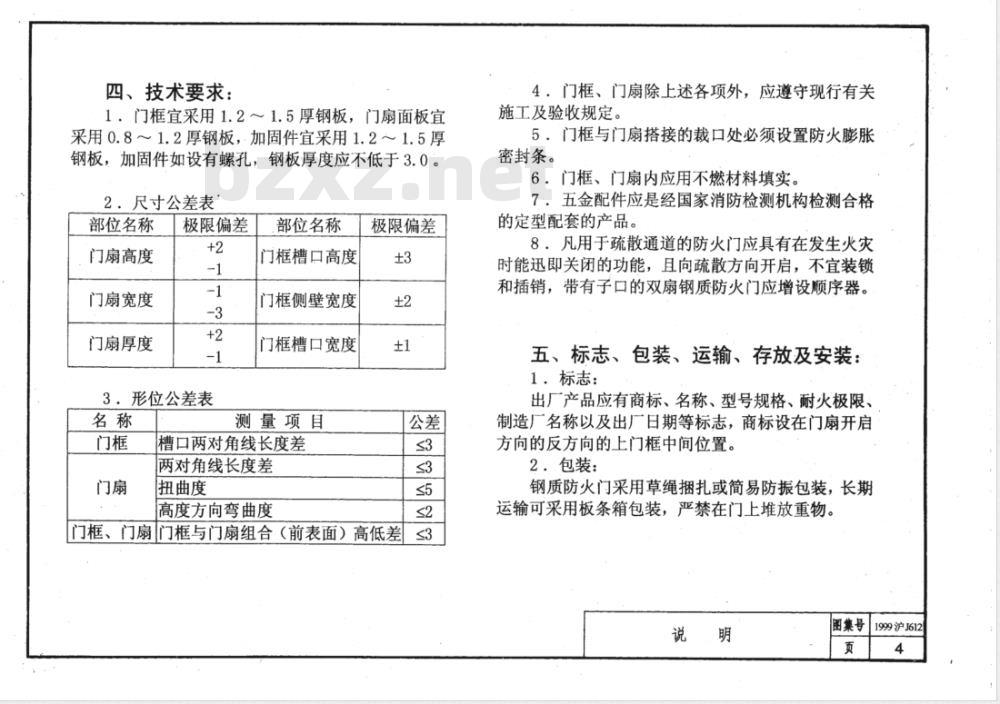

四、技术要求：
1：门框宜采用1.2～1.5厚钢板，门扇面板宜采用0.8～1.2厚钢板，加固件宜采用1.2～1.5厚钢板，加固件如设有螺孔，钢板厚度应不低于3.0。2．尺寸公差表
部位名称
门扇高度
门扇宽度
门扇厚度
极限偏差
3．形位公差表
部位名称
门框槽口高度
门框侧壁宽度
门框槽口宽度
测量项目
槽口两对角线长度差
两对角线长度差
扭曲度
高度方向弯曲度
极限偏差
门框、门扇门框与门扇组合（前表面）高低差≤3
4．门框、门扇除上述各项外，应遵守现行有关施工及验收规定。
5：门框与门扇搭接的裁口处必须设置防火膨胀密封条。
6．门框、门扇内应用不燃材料填实。7．五金配件应是经国家消防检测机构检测合格的定型配套的产品。
8．凡用于疏散通道的防火门应具有在发生火灾时能迅即关闭的功能，且向疏散方向开启，不宜装锁和插销，带有子口的双扇钢质防火门应增设顺序器。五、标志、包装、运输、存放及安装：1．标志：
出厂产品应有商标、名称、型号规格、耐火极限、制造厂名称以及出厂日期等标志，商标设在门扇开启方向的反方向的上门框中间位置。2．包装：
钢质防火门采用草绳捆扎或简易防振包装，长期运输可采用板条箱包装，严禁在门上堆放重物。说
图集号
1999沪J612
3．运输：
防火门运输时应谨慎搬运，轻抬缓放，严禁碰、摔、撬，起吊时应平稳堆放，不能前后挤压，每一包装单位应用钢丝绳扎紧。
4．存放：
钢质防火门应存放在干燥、通风的环境内。应有防晒、防潮、防腐措施。产品平放时底部须垫平，门框堆放高度不得超过1.5m，门扇堆放高度不得超过1.2m，产品竖放时，其垂直角度不得大于20°，连续堆放宽度不得大于5.0m。
5．安装：
(1)门框、门扇可由生产厂商负责安装，也可由施工单位承担安装，生产厂商负责现场指导和校正。门和门框的装配应保持垂直、水平和方正，(2)钢门框安装前必须进行检查，如因运输堆放不慎导致钢门框扇翘曲、变形或门角及中冒有松动现象时，均应先行修复后方可进行安装，(3)钢门框立槿时，要注意铰链孔眼与锁眼的左右位置。同时必须用水平尺校平和用挂线法校正其前后左右的垂直度，做到横平竖直，高低一致。(4)钢门框立槿子采用铁件与墙体连接由施工单位按本图所示埋设。当洞口两旁为混凝土柱、壁时，将铁件直接埋设，然后将门框上连接件用J422焊条焊牢。
(5)镶配门窗时，应将铰链轴心线与钢门框定位在同一垂直线上后，再安装门扇，必须开启灵活无阻滞、倒翘回弹现象。
(6)防火门安装的留缝宽度：
门扇与门框之间立缝
门扇与门框之间上缝
双扇门中间缝
留缝宽度
(7)铰链安装数量由门扇的面积确定：当面积≤750×2000时，二只铰链；当面积>750×2000、≤1000×2600.时，三只铰链：当面积>1000×2600时，四只铰链。铰链安装位置详见第22页铰链安装位置示意图。
(8)防火膨胀密封条应在现场安装。说
图集号
1999沪J612
基本门的立面形式
双扇平开门
单扇平开门
不等分双扇平开门
不等分双扇平开门
编号A1
编号A2
1999沪J612
图集号
钢质防火门基本门的立面形式
基本门的立面形式
不等分双扇平开门
不等分双扇平开门
双扇平开门
单扇平开门
编号A3
编号B
钢框玻璃，
编号c
1999沪J612
图集号
钢质防火门基本门的立面形式
1577015
15870#5
15920±5
15.3008705
钢质防火门立面及编号
1587030015
图集号1999沪J612
1470#5
钢质防火门立面及编号
图集号
1999沪J612
1770#5
钢质防火门立面及编号
图集号
199沪J612
