【国家标准(GB)】 搪玻璃设备水压试验方法

TCS 25.220. 50
中华人民共和国国家标准
GB/T 79942005
代替GB/T 7994—1987
塘玻璃设备水压试验方法
Hydraulic pressure test of glass-lined equipments2005-05-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会bzxz.net
2005-10-01实施

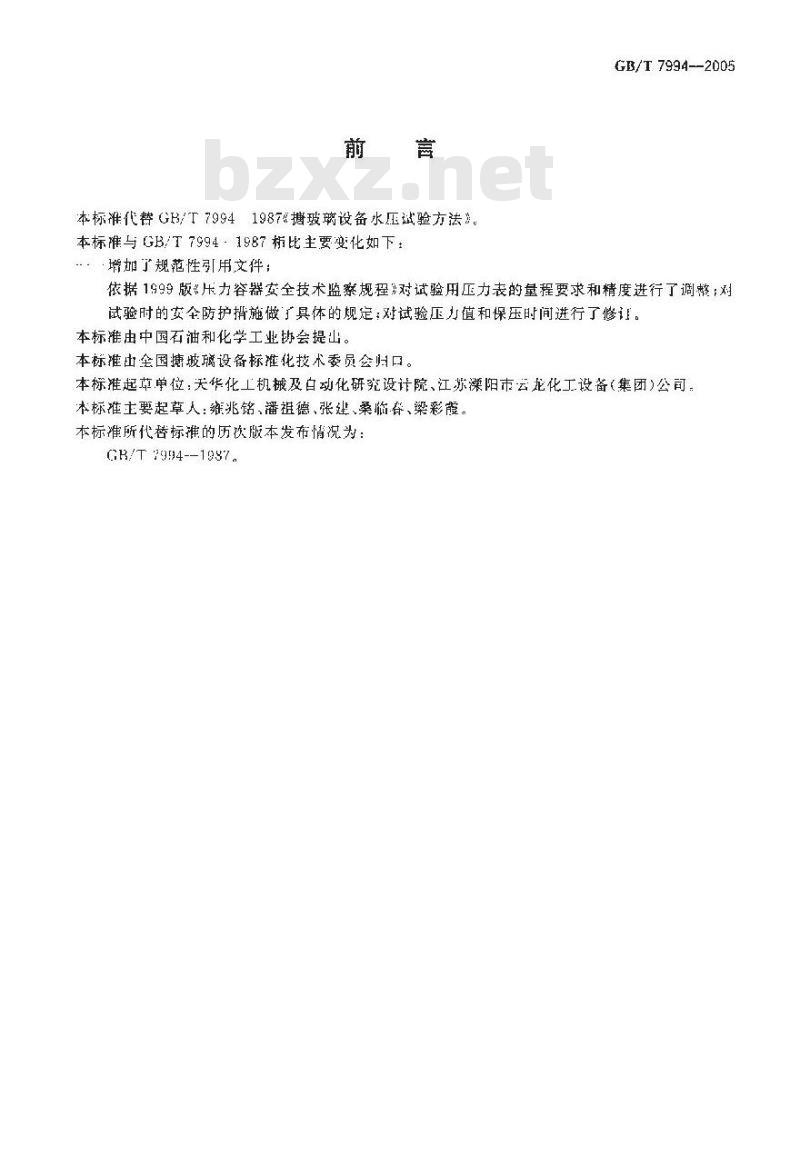

本标准代替GB/T79941987糖玻璃设备水压越验方法》本标准与GB/T7994·1987比主要变化如下：：增加了规范性引用文件；
GE/T7994--2005
依据1999版压力容器安全技术监察规程》对试验用压力表的量程要求和精度进行了调整：对试验时的安全防护措施做了具体的规定；对试验压力值和保压时间进行了修让。本标准由中国石油和化学工业协会提出。本标推出全国搏坡璃设备标推化技术委员会归口。本标准起草单位：天华化工机械及白动化研究设计院、江苏滦阳市云龙化工设备（集团）公司。木标雅主要起草人：雍兆铭、潘祖德、张建、桑临春、梁彩霞本标准所代替标准的历欲版本发布情况为：GR/T 7994--1987.

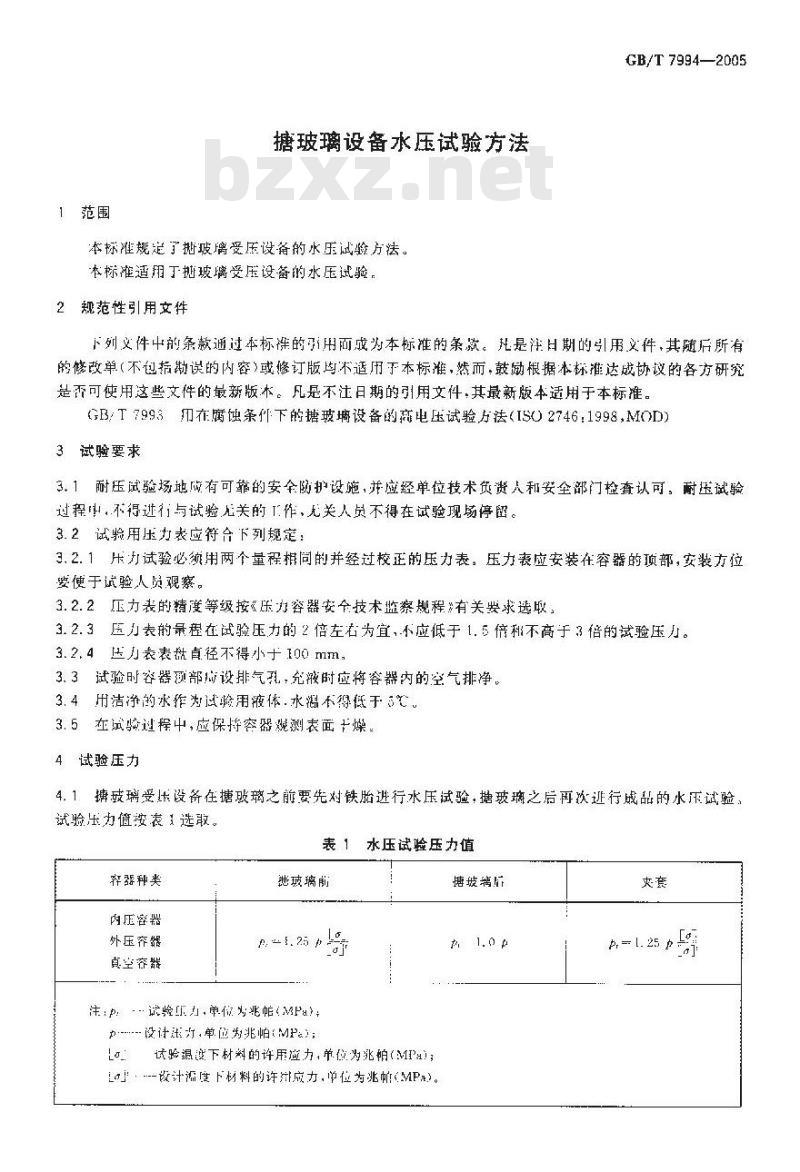

1范围
糖玻璃设备水压试验方法
本标准规定了据玻璃受压设备的水压试验方法。本标准适用丁抛玻璃受压设备的水压试验，2规范性引用文件
GB/T 7994—2005
下列义件中的条款通过本标操的可用面成为本标准的条款。死是注日期的引用义件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7993用在腐蚀条件下的塘玻璃设备的离电压试验方法（ISO2746：1998，MOD)3试验要求
3.1耐压试验场地成有可靠的安全防护设施，并应经单位技术负贵人和安全部门检套认可，耐压试验过程中，不得进行与试验无关的1作，无关人员不得在试验现场停留。3.2试验用压力表应符合下列规定：3.2.1压力试验必须用两个量程相的并经过校正的压力表，压力表应安装在容器的项部，安装方位要使于试验人员观察。
3.2.2压力表的精度等级按《压力容器安全技术监察规程》有关要求选取，3.2.3压力表的景程在试验压力的2倍左右为宜，不应低于1.5倍不高于3倍的试验压力。3.2.4压力表表直径不得小于100mm，3.3试验时容器预部应设排气孔：充时应将容器内的空气排净。3.4
用洁净的水作为试验用液体.求温不得低于3℃。3.5
在试验过程中，应保持容器巍测表面十燥4试验压力
携玻璃受压设备在糖玻璃之前要先对铁胎进行水压试验，据玻璃之后再次近行成品的水压试验，4.1
试验压力值按表1选取。
表1水压试验压力值
奔器种类
内压睿器
外压容器
真空容器
玻璃前
P, =E. 25 p
注：p试验力，单信为兆帕(MPa)-没计注，单应为兆帕MP)
试验温过下材料的许用应力，单位为兆帕（MIPa)；La
La」设计度下材料的许并应力，单位为兆帕MPa)。塘玻璃后
GB/T 7994—2005

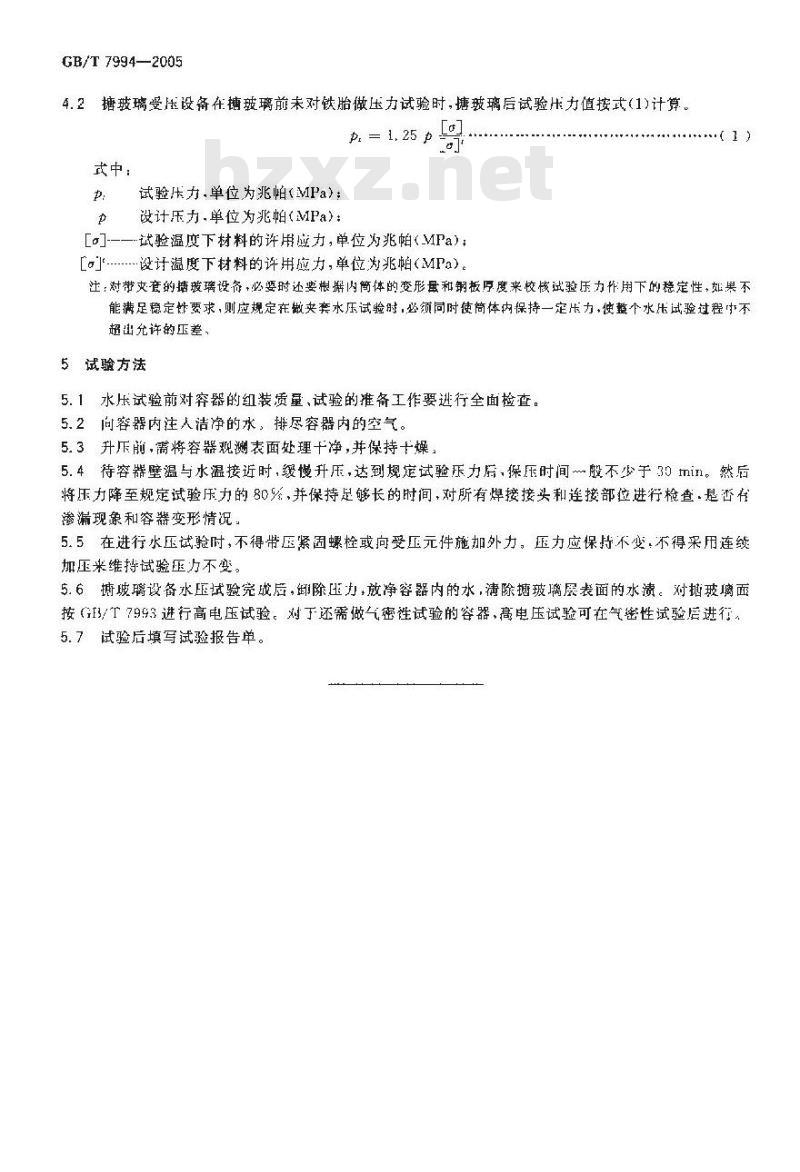

4.2塘玻璃受压设备在糖玻璃前未对铁胎做压力试验时,塘玻璃后试验压力值按式(1)计算。p = 1. 25 p
式中：
p：试验压力，单位为兆帕(MPa)；P
设计压力.单位为兆帕(MPa)：
[]——试验温度下材料的许用应力，单位为兆帕（MPa)；[a]设计温度下材料的许用应力，单位为兆帕（MPa)。(1)
注：对带的塘玻璃设备，必要时还婆根据内簡体的变形量和钢板厚度来校核试验压力作用下的稳定性，如果不能满足稳定能要求，则应规定在做夹套水压试验时，必须同时使简体内保持一定力，使整个水压试验过程不超出充许的压差
5试验方法
5.1水压试验前对穿器的组装质量、试验的推备工作要进行全面检查。5.2问容器内注人洁净的水，排尽容器内的空气。5.3升斥前，需将容器观測表面处理十净，并保持燥5.4待容器壁温与水温接近时，缓慢升压，达到规定试验乐力后，保压时间~~般不少于30min。然后将压力降至规定试验压力的80%、并保持足够长的时间对所有焊接接头和连接部位进行检查·是否有渗漏现象和容器变形情况，
5.5在进行水压试验时，不得带压紧固螺栓或向受压元件施加外力，压力应保持不变，不得采用连线加压来维持试验压力不变。
5.6搏玻璃设备水压试验完成后，御除压力，放净容器内的水，清除塘玻璃层表面的水渍。对据玻璃面按13/T7993进行高电压试验。对于还需做气密性试验的容器，高电压试验可在气密性试验后进行，5.7试验后填写试验报告单。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
