【国家标准(GB)】 混凝土机械术语

ICS 01. 040. 91,91. 220

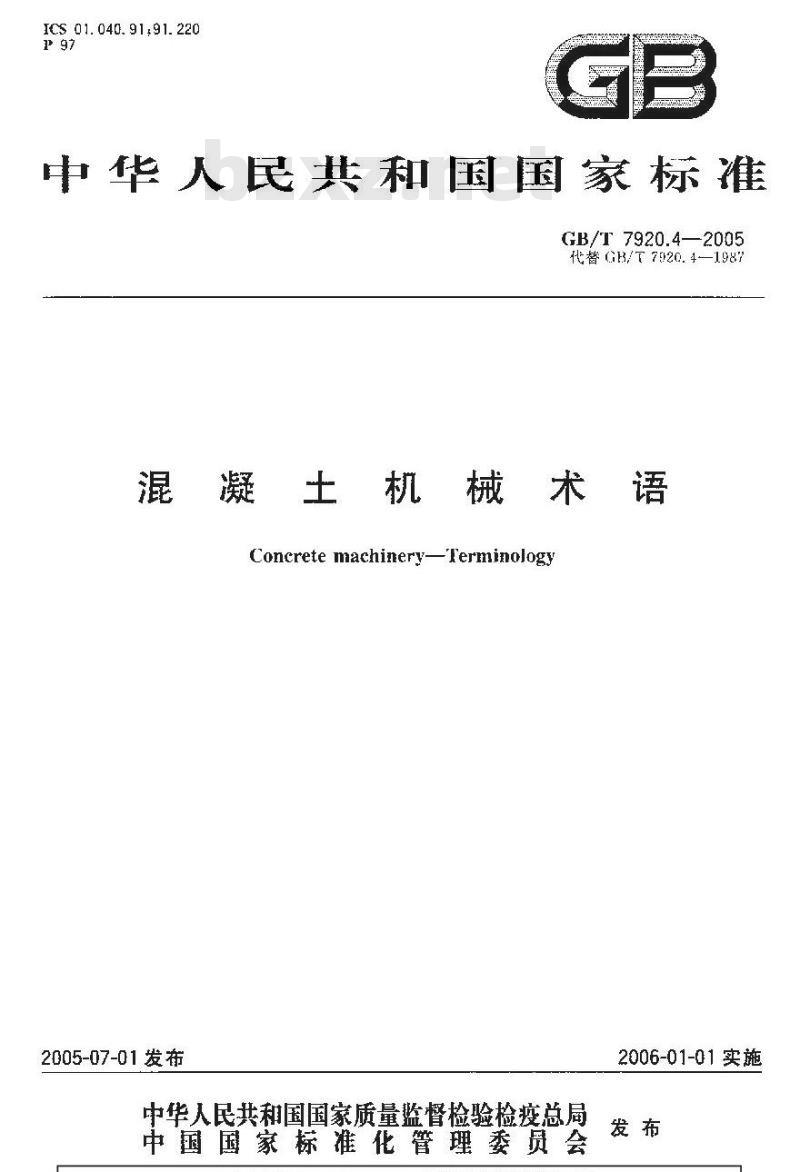

中华人民共和国国家标准
GB/T 7920.4—2005
代替 GB/T 7920. 4—198
土机械术语
Concrete machinery-Terminology2005-07-01发存
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-01-01实施

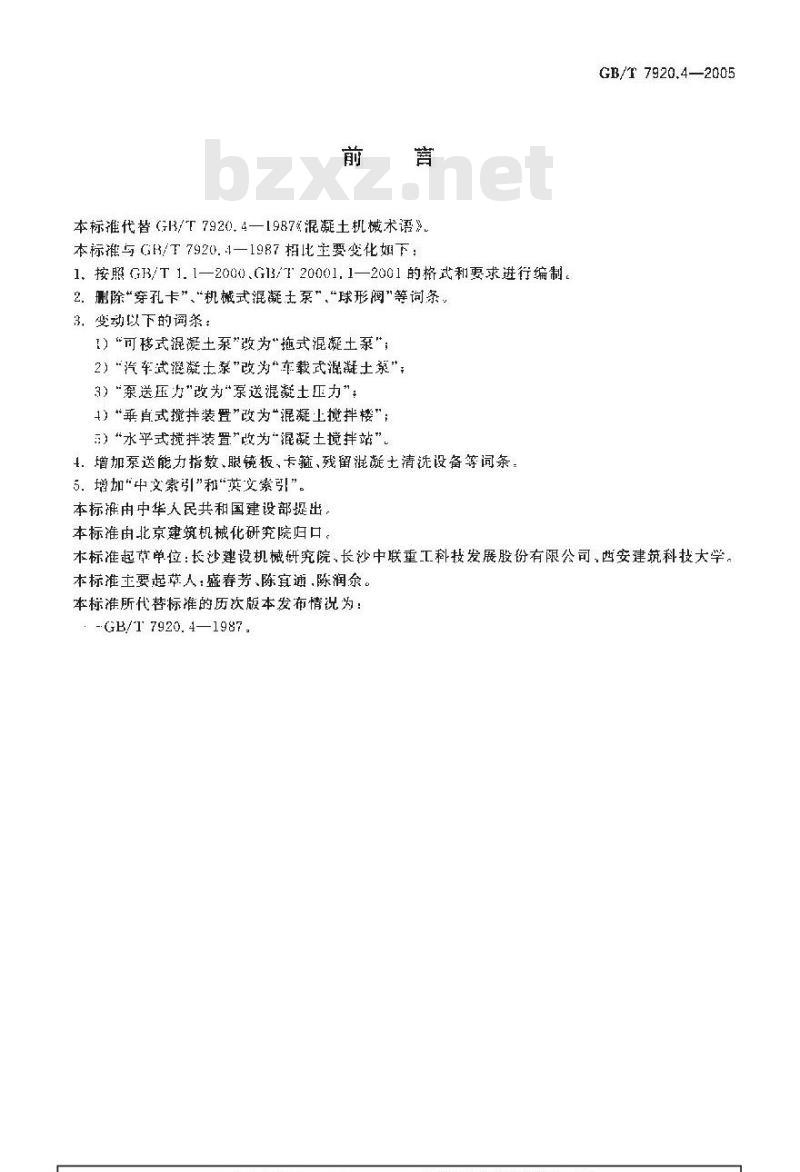

本标准代替GB/T7920.4—1987混凝土机械术语》本标推与GB/T7920.4—1987相比主要变化如下：1、按照GB/T1.1—2000.G13/T20001.1—2001的格武和要求进行编制。2．除“穿孔卡”、“机械式混凝王泵”、“球形阀”等词条。3，变动以下的调条：
1）“可移式混凝土泵”改为\拖式泥凝土泵\；2）“汽车试漫凝士泵\改为“车载式混凝土泵”3）“泵送压力”改为\泵送混凝士压力”；1）*垂直式搅拌装置”改为“混凝上搅拌楼\；）“水乎式搅拌装置\改为“混凝土搅拌站”1．增加泵送能力指数、眼镜板、卡箍，残留混凝土清洗设备等词条5.增加\中交索引”和“英变繁引”。本标推由中华人民共和国建设部提出，本标准由北京建筑机械化研究院归日。GB/T 7920.4—2005
本标准起节单位：长沙建设机械研究院.长沙中联重工科技发展股份有限公司，西安建筑科技大学。本标准主要起革人：盛春芳、陈宜通，陈润余。本标准所代替标准的历次版本发布情况为：-GB/T7920.4—1987.
1范围

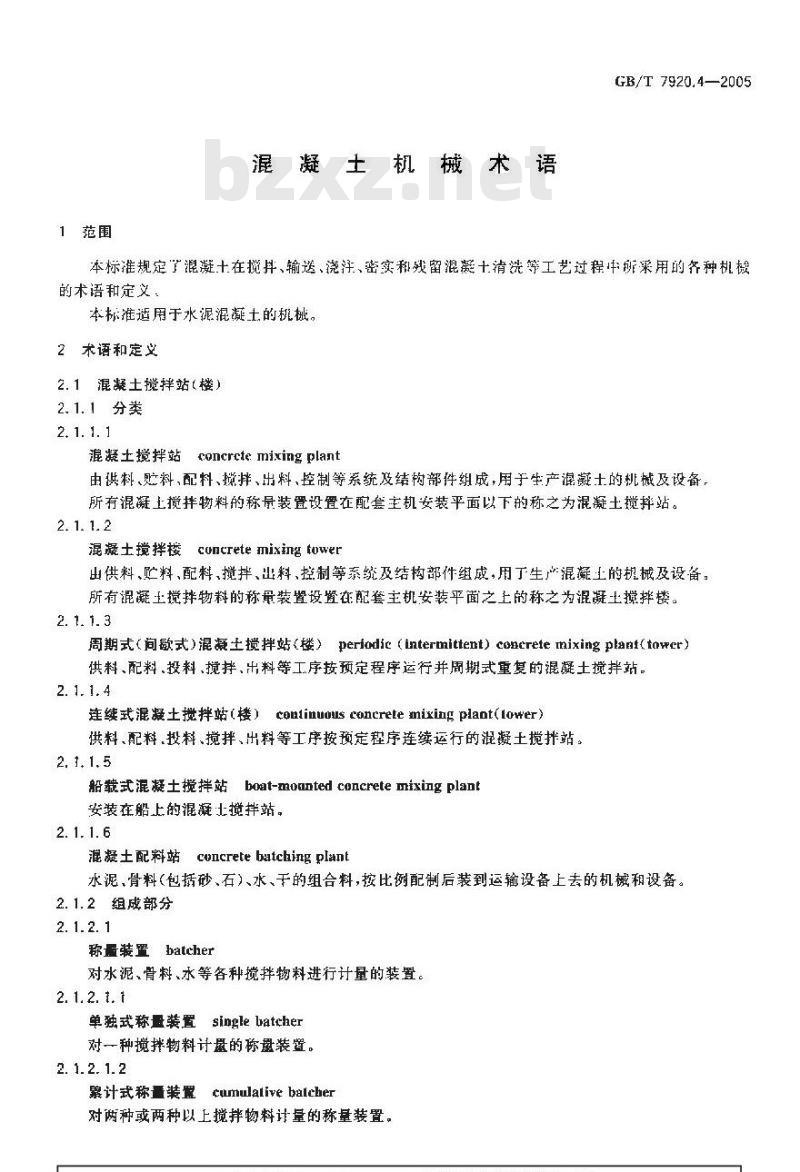

混凝土机械术语
GB/T 7920.4—2005
本标准规定了混凝十在揽并、输送、浇注、密实和残留混凝十清洗等工艺过程中所采用的齐种机機的术语和定义：
本标准适用于水泥混凝士的机械。2术语和定义
2.1混凝土搅拌站（楼）
2. 1. 1分类
2. 1. 1. 1
混凝土搅拌站
concrcte mixing plant
由供料、贮料、配料、搅拌、出料、控制等系统及结构部件组成，用于生产混凝士的机械及设备所有混凝上搅拌物料的称量装置设置在配套主机安装平面以下的称之为混凝土搅拌站。2. 1. 1.2
concrete mixing tower
混凝土搅拌楼
出供料、贮料、配料、搅拌、出料、控制等系统及结构部件组成，用丁生产混凝土的机械及设备：所有混凝土搅拌物料的称量装暨设置在配套主机安装平面之土的称之为混凝土搅拌楼。2. 1.1.3
周期式（间款式）混凝土搅拌站(楼）periodic（intermittent）conerete mixing plaat(tower）供料、配料.投料、搅拌、出料等工序按预定程序运行并周期式重复的混凝土搅拌站。2. 1. 1. 4
连续式混凝土搅拌站（楼）continuous concretemixing plaot(lower）供料、配料，投料、搅拌、出料等工序按预定程序连续运行的混凝土搅拌站。2. 3. 1. 5
船载式混凝土搅拌站boat-mountedconcretemixingplant安装在船上的混凝搅拌站。
2. 1. 1. 6
混凝土配料站concretebatchingplant水泥，骨料（包括砂、石）、水、于的组合料，按比例配制后装到运输设备上去的机械租设备。2.1.2组成部分
2. 1.2. 1
称量装置batcher
对水泥、骨料，水等各种搅拌物料进行计量的装置。2. 1. 2. t. 1
单独式称量装置singlebatcher
对一种搅拌物料计量的称量装置。2.1.2.1.2
蔡计式称装置cumulalivebalcher对两种或两种以上搅拌物料计量的称量装置。GB/T7920.4—2005
2. 1, 2. 1. 3

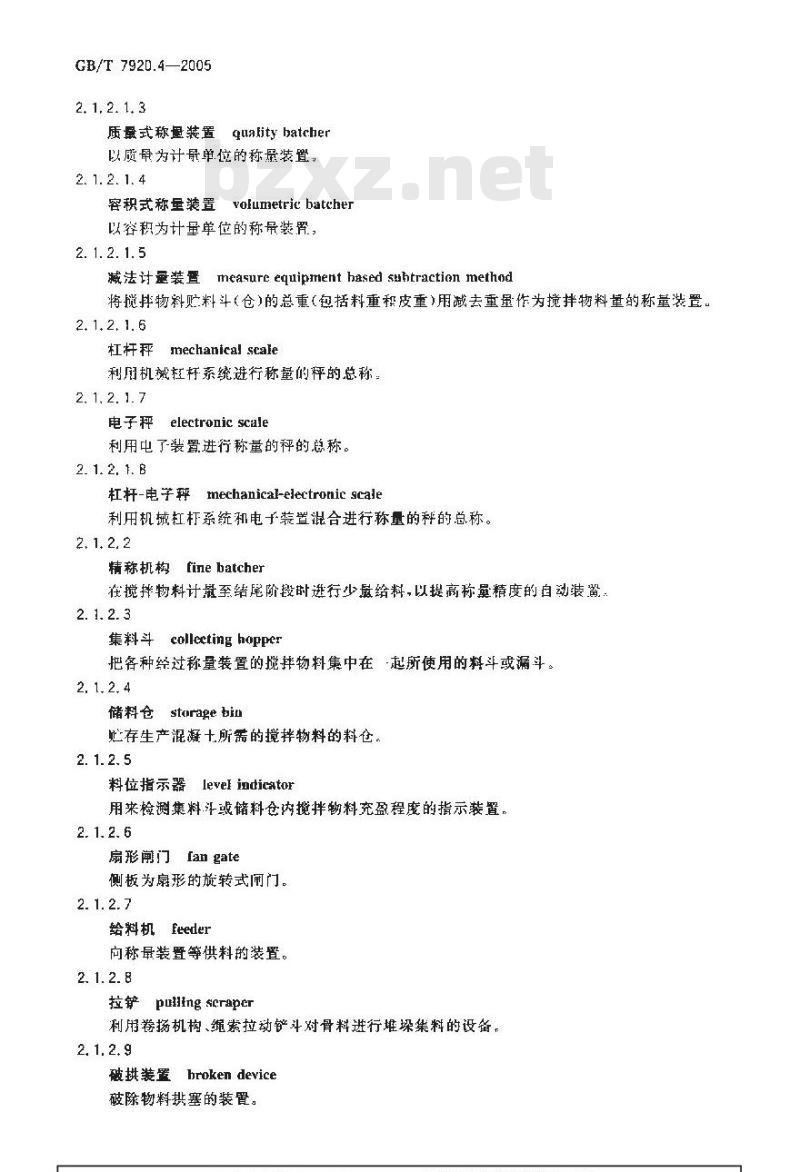

质最式称量装置qualitybatcher以质最为最单位的称最装置，
2. 1. 2. 1. 4
容积式称量装置volumetricbatchei以容积为计量单位的称量装胃，2. 1. 2. 1. 5
measure equipment hased suhtraction method减法计童装暨
将搅排物料贮料斗（仓）的总重（包括料重和皮重）用减去重量作为搅拌物料量的称量装置2. 1. 2. 1. 6
mechanical scale
杠杆秤
利妞机械杆系统讲行称量的秤的总称2. 1. 2. 1. 7
电子秤
electronic scale
利用中了装置进行称量的秤的离称。2. 1. 2. 1. B
杠杆-电子秤mechanical-electronic Scale利用机扛打系统和电子装置混合进行称量的称的总称。2. 1. 2. 2
精称机构fine batcher
在搅拌物料计凝至结尾阶段时进行少最给料，以提高称量精度的自动装留。2. 1. 2. 3
集料斗colleetinghopper
把各种经过称量装置的搅拌物料集中在起所使用的料斗或漏斗。2. 1. 2. 4
储料仓storage tbin
存生产凝十所需的搅拌药料的料仓。2. 1.2.5
料位指示器levelindicator
用来检测集料斗或储料仓内搅拌物料充盈程度的指示装置，2. 1. 2. 6
扇形闸门 [an gate
侧板为扇形的旋转式闸门。
2. 1. 2.7
给料机feeder
向称量装置等供料的装置。
拉铲ping scraper
利用卷扬机构、绳索拉动铲斗对骨料进行堆垛集料的设备，2. 1.2.9
破拱装置hroken device
破除物料携塞的装置。

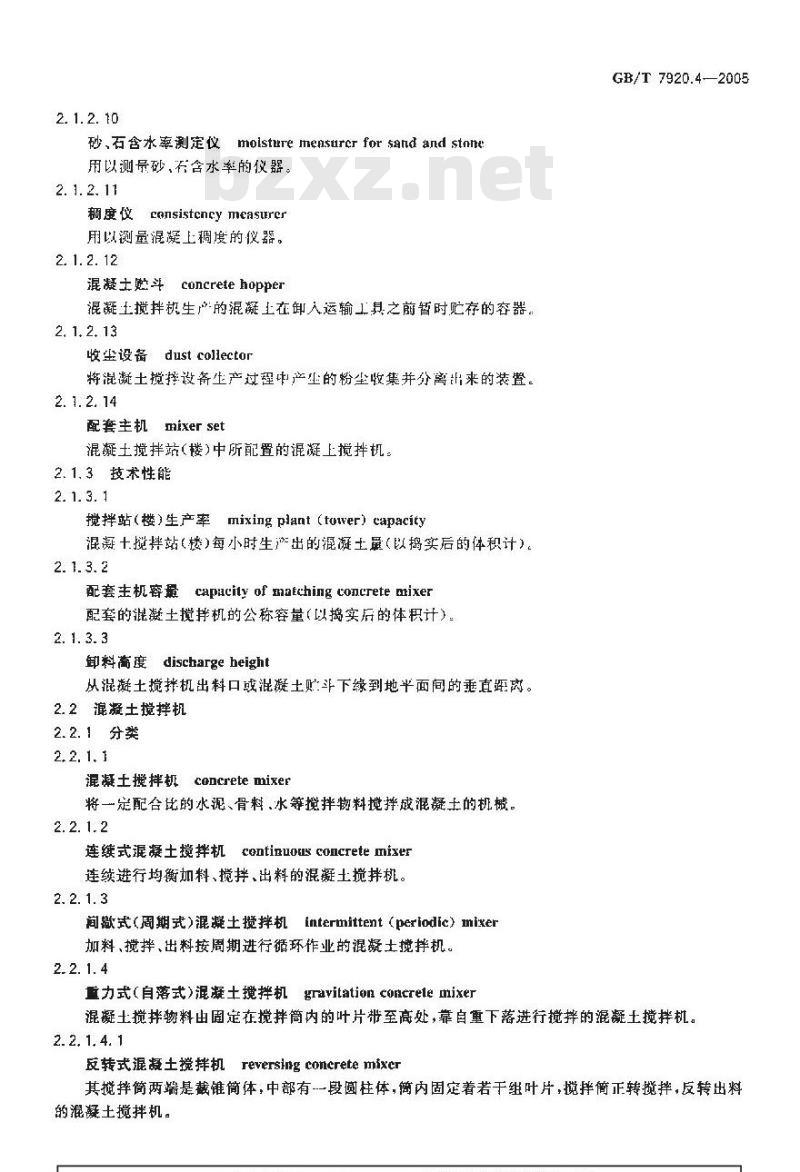

砂，石含水率测定仪molsture mensurcr for sand and stnne用以测量砂，在含水率的仪器。2. 1. 2. 11
稠度仪censisteney measurer
用以测量混凝上稠调度的仪器。2. 1. 2. 12
concretehopper
混凝士斗
混凝土搅拌机生产的混凝上在卸人运输工具之前暂时贮存的容。2. 1. 2. 13
收坐设备dustcolector
将混避土揽择设备生产过翟中产型的粉尘收集并分离的来的装暨。2. 1. 2. 14
配套主机mixer set
混凝土搅拌站（楼)中所記置的混凝上搅拌机。2.1.3技术性能
2. 1. 3. 1
搅拌站（楼）生产率mixingplant（tower）capacity混潮十搅拌站（楼)每小时生产出的凝土最（以捣实后的体积计）。2. 1. 3. 2
配套主机容最capacityofmatchingconcretemixer配套的混凝土搅拌机的公称容量（以捣实后的体积计）2. 1. 3. 3
卸料离度discharge height
从混凝土搅拌机出料口或混凝土贮斗下缘到地平面间的垂直距离。2.2混凝士搅拌机
2.2.1分类
2. 2. 1. 1
混凝土搅拌机concretemixer
将一定配台比的水泥、骨料.水等搅拌物料搅拌戒混凝士的机械。2. 2. 1. 2
连续式混凝士搅拌机continuosconcretemixt连续进行均衡加料、搅拌、出料的混凝土搅拌机。2. 2. 1. 3
尚款式（周期式）混凝土搅拌机intermittent（periodic）mixer加料，搅拌、出料按周期进行循环作业的混凝土揽拌机。2.2. 1. 4
重力式(自落式）混凝土搅拌机gravitation concrele mixerGB/T 7920.4—2005
混凝土搅拌物料出固定在搅拌筒内的叶片带至高处，靠自重下落进行搅拌的混凝土搅拌机。2.2. 1, 4. 1
反转式混凝土搅拌机Teversingconerete mixer其搅拌筒两端是裁锥筒体，中部有一段圆柱体，簡内固定着若于组叶片，搅拌簡正转揽拌，反转出料的混凝土搅拌机。
GB/T7920.4—2005
2. 2. 1. 4. 2
倾翻式混凝土搅拌机tilting concrete mlxer带倾翻搅拌简出料的混凝正搅拌机。2. 2. 1. 5
强制式混凝士搅拌机coapulsory concrete mixer混凝土搅拌物料由旋转的搅拌叶片或装置强制搅拌的混凝土搅拌机，2. 2. 1,. 5. 1
涡桨式滤凝土搅拌机paddlie concretemixer通过安装在转子（立轴式）上的拌合铲片对搅拌物料进行搅动的凝土搅拌机。从顶上加料，从罐底部打开卸料门卸料。
2.2, 1, 5, 2
行壁式滤凝士搅拌机planetary concretemixer垂直安装的搅拌器在固定内作行星运动的混凝土搅拌机。从顶上加料，从罐底部打开卸料门御料。
2. 2. 1. 5, 3
双卧轴式混凝土捷拌机doublebernizontalshaftontrelmixe装有两根水乎平行的搅拌轴，轴上装有拌合铲片，对搅拌物料进行搅动的溉凝土搅拌机。2. 2. 1. 5. 4
单卧轴式混凝土搅拌机single horizontal shaft concrete mixer装有一根水平揽拌轴，轴上装有旋带状叶片或铲片，对揽拌物料进行搅动的混凝土搅拌机。2.2.2组成部分
2.2. 2. 1
搅拌罐mixing tank
容绒混避主搅拌物料并对其进行揽动的容器，2.2.2. 2
揽拌齿圈mixingtankgearring
安装在搅拌链上并带动搅拌懂旋转的齿圈。2.2.2.3
搅拌罐滚道mixing tank rolling track搅拌罐托轮滚动的轨道。
supporting wheel
支撑搅拌縫的滚轮。
衬板liner plate
安装在搅拌罐内壁上的耐磨板。2. 2.2. 6
搅拌叶片mixiug blade
固定在搅拌赚内壁或搅拌臂上带动混凝土搅拌物料运动的片。2. 2. 2. 7
涡莱转子Paddlerotor
带动拌合铲片旋转的转体。
搅拌臀aixing arn
使拌合铲片和搅拌轴或转子相连接的支撑臂、2.2.2.9
刮板scrper
刮削粘阴在搅拌罐内壁上的混凝十揽拌物将的铲片。2.2.2. 10
进料叶片eharge blade
安装在搅拌罐进料口处，引导搅拌物料进人搅拌罐的叶片。2. 2.2. 11
出料叶片dischargeblade
搅拌罐内引导混凝土揽拌物料从罐内卸出的叶片，2. 2. 2. 12
卸料门dischargegate
拌罐上卸出混凝上搅拌物料的启闭装置，2. 2. 2. 13
给料斗charginghupper
问搅拌罐内提供混凝土搅拌物料的容器。2. 2. 2. 14
提升卷扬机hoist
提升给料斗的装置。
2. 2. 2. 15
供水时间继电器timer for water supplied设定控制水泵供水时间的仪器。2.2.3技术性能
2. 2. 3. 1
mxing tank speed
搅拌赚转速
搅拌键每分钟的转数。
2. 2. 3. 2
搅拌轴转速
mixing axle speed
搅拌轴每分钟的转数。
2. 2. 3. 3
进料容量chargingcapacity
装进搅拌罐内未经搅拌的工料体积，2. 2. 3. 4
公称容量ratedcapacity
一罐砍的混凝土量（以捣实后的体积计)。2. 2, 3, 5
工作周期#orking cyele
混土搅拌机连续搅拌两罐次之间的混避土出料间满时问。2.2. 3. 6
生产率capacity of productfon每小时搅拌出勾质混凝土的量（以实后的体积计)。GB/T 7920.4—2005
GB/T 7920.4—2005
2.3混凝土搅拌输送设备
2.3.1分类
2. 3. 1. 1
混凝土搅拌运输车conerete truck mixer安装在自行式底盘上或拖车上的能够生产和运送勾质混避土的搅拌设备。2. 3. 1.2
带混凝土泵的搅拌运输车truckmixerwithconcretetpump装有混凝士泵的混凝士搅拌运辅牢。2.3.1.3
带皮带输送机的搅拌运输车truck mixer withhelt conveynr装有皮带输送机的混凝土搅拌运输车，2.3.1.4
混疑土搅拌输送斗conerete trausp-ort skip(agitating equipnent)通常装在自行式底盘上，在运送时使新鲜凝土处于完全搅扑好的均匀状态的设备：2.3.2组成部分
2. 3. 2. 1
搅拌筒mixing drun
装载预拌混凝十或混凝十搅拌物料的筒状容器，它能统容器的中心轴旋转，2.3.2.2
传动系统
ransmissionsystee
汽车发动机或独立式柴油机与搅拌简之间的传力系统。--般由救力装置、变量油泵、油马达和减速机等所组成。
螺旋叶片screw blade
焊接在搅拌簡内壁上的螺旋带状叶片，2. 3. 2. 4免费标准bzxz.net
water supplied device
供水装置
清洗搅拌简和增补混凝土的含水量或对输送的干料进行如水的装置。2.3.2.5
供水系统system for water supplied用车辆的气路系统或用水泵向搅拌筒压力供水的系统。2. 3. 2. 6
进出料装置 Feeding and ountgoing device引导混凝土揽拌物料装入搅拌简和卸出搅拌筒的导向漏斗。2. 3.2. 7
机架frame
安装在自行式底盘上的支撑搅拌、供水等装暨的钢结构架。2.3.3技术性能
2. 3. 3. 1
几何容量geometrycapacity
揽拌商内实际的几何容积。
公称搅拌容量ratedmixingcapacity运输车能搅动运输的混凝土量（以捣实后的体积计）。2.3.3.3
搅拌容量mixing capacity
GE/T 7920.4—2005
运输车置于水平位置，搅拌筒能容纳最大的未经搅拌的混凝土物料（包括水），并能搅拌出匀质混凝主的量(以捣实后的体积计)。
2.3. 3. 4
搅拌筒最大直径maximumdiameter of mixingdrum搅拌简最火截面处的直径，
2. 3. 3. 5
进料速度charging speed
平均每分钟从搅拌站（或配料站）装人运输车搅拌筒的预拌混凝士（或木经搅拌的混凝工物料）的体积，
2. 3. 3. 6
出料速度discharging speed
运输车的卸料灌槽置于与水平成40°的倾角，并以规定的卸料速度旋转，则平均每分钟从运输车卸出混凝土的量（以捣实后的体积计）2. 3. 3. 7
搅拌筒倾斜角drum lean angle
搅拌筒中心轴线对底盘车架1：平面的夹角。2.4混凝主输送设备
2.4.1分类
2. 4. 1. 1
混凝土泵concrete pump
过管道将混凝王连乐送到浇注现场的机械设备。2. 4. 1. 1. 1
固定式浪凝土泵statiunaryconcrelepump安在固定机座上的混凝土泵。
2. 4. 1. 1. 2
拖式混凝士泵towed concrete pump安装在可以拖行的底盘上的混凝士泵。2.4.1.1.3
车载式混凝土泵fransported concrete pamp安装在机动车辆底盘上的混凝土泵。2. 4. 1. 1, 4
泉pneumatic concrete pump
气压式混凝土泵
利用气体压力输送混凝土的泵。2. 4. 1. 1. 5
hydrauticconcretepump
液压式混凝土泵
利用液体压力输送混凝土的泵。2. 4, 1. 1, 6
piston concretepump
活鑫式混凝土泵
利用括塞的往复运动压送混凝土的录。2. 4. 1. 1.7
挤压式混凝土泵squeezeconcretepump利用挤压滚轮挤压软管压送混凝土的泵。GB/T 7920.4—2005
2. 4. 1. 1. 8
带布料杆的混凝土泵concrete pump withdistributon带有布料托的混凝土泵，把混凝土输送到布料扦所能到达的地方。2. 4. 1. 2
混凝土泵车（布料杆泵车或架式泵车）truckmountedconcretepump在自行式底盘上或拖车上同时安装混凝上泵和布料杆的机械设备。2. 4. 1. 3
塔式布料杆tower distribor
安装在塔柱上，有铰接点和输送管的布料杆，它绕垂直轴回转。輪送管的端部是柔性的，在垂直平面内（立面）布料杆的回转角度几乎达360°。2. 4. 1. 4
混凝士喷射机concrete spraying machine将混凝土拌台料或混合料喷向施工作业面，使施工作业面得到排强和保护的机械。2. 4. 1. 4. 1
干式喷射机dry concrete spraying macbine将干的混合料通过压缩空气翰送至喷嘴处加水喷出的喷射机。2. 4. 1. 4. 2
湿式喷射机wel concrele spraying尚achine将水灰比达到使用要求的混凝土拌合料（喷射溉避土）通过压缩空气输送至喷嘴处直接喷出的魔射机。
2. 4. 1. 4. 3
转子式喷射机rotorconcretesprayingmachine在转子的料孔中加人混凝士拌合料或混合料，当料孔转至风口处，拌合料或混合料即被压缩空气喷出的喷射机。
2. 4. 1. 4. 4
螺旗式喷射机screw concrete sprayfng machine有水平式和垂直式两种。在水平式中混凝土拌料或混合料由水平布置的螺旋给料机构推至锥形壳体前端，然后掌由螺旋时片空心轴尾部输入的压缩空气喷出的喷射机；在垂直式中混凝拌合料或混合料由垂直布置的螺旋机构提升到项部混合室，然后由进人混合室的压缩空气喷出的喷射机。2. 4. 1. 4. 5
鼓轮式凝土喷射机dram concreteprayingmachine通过旋转鼓轮上的V形槽将混凝土拌合料或混合料从进料斗带至出料口后由压缩空气喷出的喷射机。
2. 4. 1. 5
混凝士输送客器concretedellyeryvessel临时贮存混凝土以及用起重机将混凝士运送到施工现场的散并式装暨。2. 4. 1. 5. 1
混凝士输送箱concrete delivery fank可将混凝主转送到施工现场的箱型容器，其出料端为收敛形的，并设有卸料机构。通常有两个工炸置：低位装料，紧位置卸料。
2. 4. 1. 5. 2
混凝疑土斗concrete bucket
用起重机转运混凝土时使用的漏斗式容器,设有卸料机构。2.4.2组成部分
2.4.2.1混凝土桑
2. 4. 2. 1. 1
混凝土缸concrete cylinder
吸人、压送混凝土的卸，
2, 4. 2. 1. 2
Y型管Y-shape pipe
双缸混凝于泵(分配闷为蝶阈和间板阀)中输送混凝土的叉形管：2. 4. 2. 1. 3
商deliverypipe
输送管
翰送混凝土用的替，他括直管、弯管,雍管、橡胶管等，2. 4.2. 1. 4
搅拌器agilator
在料斗中对泵送前的混凝上进行一次搅拌并向混凝土缸中喂料的机构。2. 4.2. 1. 5
筛网grid
安装在料斗口上方的防止翻过允许输送粒径的骨料进人录中的筛子，2. 4. 2. 1. 6
分配阀distributingvalve
保证料斗中的混凝主通过混凝缸压人输送管的装置2. 4. 2. 1. 6. 1
旋转式板阀（蝶阀）rotaryflat valve通过阀中舌形板的转动，以使混凝土缸吸人泵出混凝土的分配阀，2.4.2.1.6.2
往复式板阀（闸板阀）reciprucating lat valve阀板往复运动，以使混凝士证吸人，出混凝主的阀。2. 4. 2. 1. 6. 3
管形阀pipe typevalve
GB/T 7920.4—20G5
管形阀体绕水平或垂直轴线往复摆动，以使混凝土缸吸人、泵山混凝上，的阀。管形阀根据其形获的不同又可分为S管阀形阀和裙阀等。2. 4.2. 1. 7
眼镜板eve shaped board
安装在混凝土缸进料口端的形状像眼镜的一块板。2.4.2.1.8
切割环cuttlag ring
安装在管形阀…-端并与眼镜板紧密贴合的环形零件。2. 4. 2. 1. 9
有watertank for cylinder cleaning水洗箱
一端安装有两根混凝土缸，另一端安装有两根推动混凝土活塞前进或后退的油缸的箱形等件，箱内装有清水，用来清洗利冷却混凝士活塞。2. 4.2. 1. 10
泵送机构pampiogmechanism
混凝七泵的混凝土推送装置，它由混凝土料斗，分配阀，混凝土斑、水洗籍和推送油缸等零部件所组成。
GB/ 7920.42005
2. 4. 2. 1. 11
逆止闽xo-return valve
防止垂直管道中的混避土拌合料因自重逆流的装置。2. 4.2. 1. 12
旋转接头swirl joint
输送管的回转接头。
2. 4. 2. 1. 13
输送管道清洗装置cleaning equipment for transport tube将混凝土泵输送管路中的混凝上清除山输送管的装置，一般函清洗结合器,清洗接收器（气洗用）、清洗活塞（或清洗球，清洗海绵）等零部件所构成。2. 4. 2. 1. 13. 1
cleaning adapter
清洗结合器
在清洗管路中残留混凝土时，用以连结高压水管和混凝土输送管的装置。2. 4. 2. 1. 13. 2
cleaning catcher
清洗接收器
清洗时，安装在管路的卸料端，用以接收清洗器排出物的安全装置，2. 4. 2. 1. 13. 3
清洗球cleaning ball
用橡胶、海绵等材料制成的清洗管路用的球形体或圆鞋体。2. 4. 2. 1. 13. 4
cleaning piston
清洗活塞
用橡胶碗和金属托制成的清洗管路用的活案。2.4.2.1.13.5
清洗海绵cleaning sponge
清洗管路用的海绵。
2. 4.2. 1. 14
卡箍pipehoop
连接输送營的活动接头。
2.4.2.2混凝土泵车
2. 4. 2. 2. 1
转台rntary tahle
支撑混凝土布料杆的可间转装置。2. 4.2.2.2
布料杆placingboom
在一定的范围内可回转、伸缩的臂架和输送管(包括硬管及出料软管)的总成。2, 4. 2. 2. 2. 1
Fassembledplacingboom
组装式布料杆
可按施工要求组合拆装的布料杆。2. 4. 2. 2. 2. 2
折选式布料杆foldingplacingbonom可折选的布料杆。
2. 4. 2.3混凝土喷射机
2.4.2.3. 1
滚轮架troleyframe
带动滚轮转动并挤压管，实现泵送混凝土拌合料或混合料的支承架。
